适配40.3mm防滚杆的可调节GoPro安装支架

　　在场地赛车、越野穿越等车载运动拍摄场景中，车载影像设备的固定可靠性一直是从业者关注的核心问题——传统粘贴式支架在高速颠簸、持续振动的工况下易出现脱落、移位，通用夹具式支架则往往无法适配防滚架管材的圆弧曲面，长期使用后易出现松动，导致拍摄画面抖动甚至设备摔落损毁。这款专门针对直径40.3mm防滚杆设计的可调节GoPro安装支架，正是为解决这类实际工程痛点开发的专用固定结构。

　　从实际使用场景出发，这款支架的设计充分考虑了不同改装条件下的安装需求，设置了两种结构版本供使用者选择。针对不具备热熔植入嵌件条件的使用者，可选用普通安装版本，安装时直接采用M3螺母配合M3螺钉完成支架各部件的锁紧固定，无需额外的加工工序，仅需常规五金工具即可完成装配；针对具备热熔安装条件、追求更高连接强度的使用者，可选用嵌件版本，安装时将铜质嵌件热熔植入支架预设的安装孔位内，这种连接方式无需额外搭配螺母，嵌件与塑料基体结合后螺纹连接强度更高，反复拆装调整拍摄角度时不会出现塑料螺纹滑牙的问题，长期使用的可靠性更优。

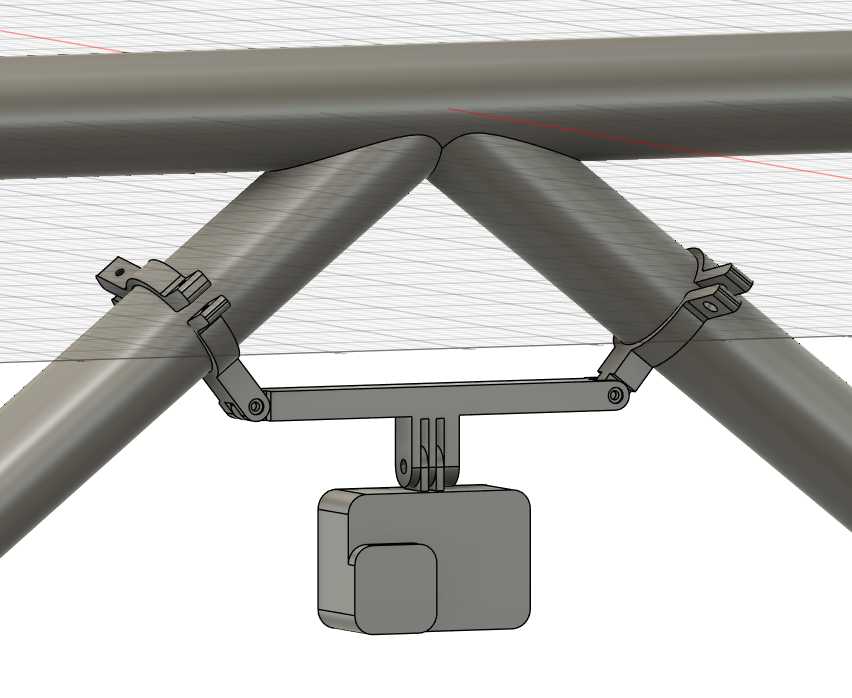

　　结构设计层面，这款支架对夹持结构做了针对性的几何优化，夹持面完全贴合40.3mm直径防滚杆的外圆弧面，安装后夹持面与管材表面完全贴合，接触面积远大于通用可调夹具，配合螺钉锁紧后可提供足够的静摩擦力，即使在持续高频振动的赛车行驶工况下，也不会出现支架绕管材转动、沿管材轴向滑移的问题。GoPro设备的安装座部分也做了结构升级，安装座的定位卡槽与GoPro底座的配合公差经过优化，卡入后间隙控制在极小范围内，无需额外施加过大的锁紧力即可保证设备固定稳固，大幅简化了现场安装调整的操作流程。

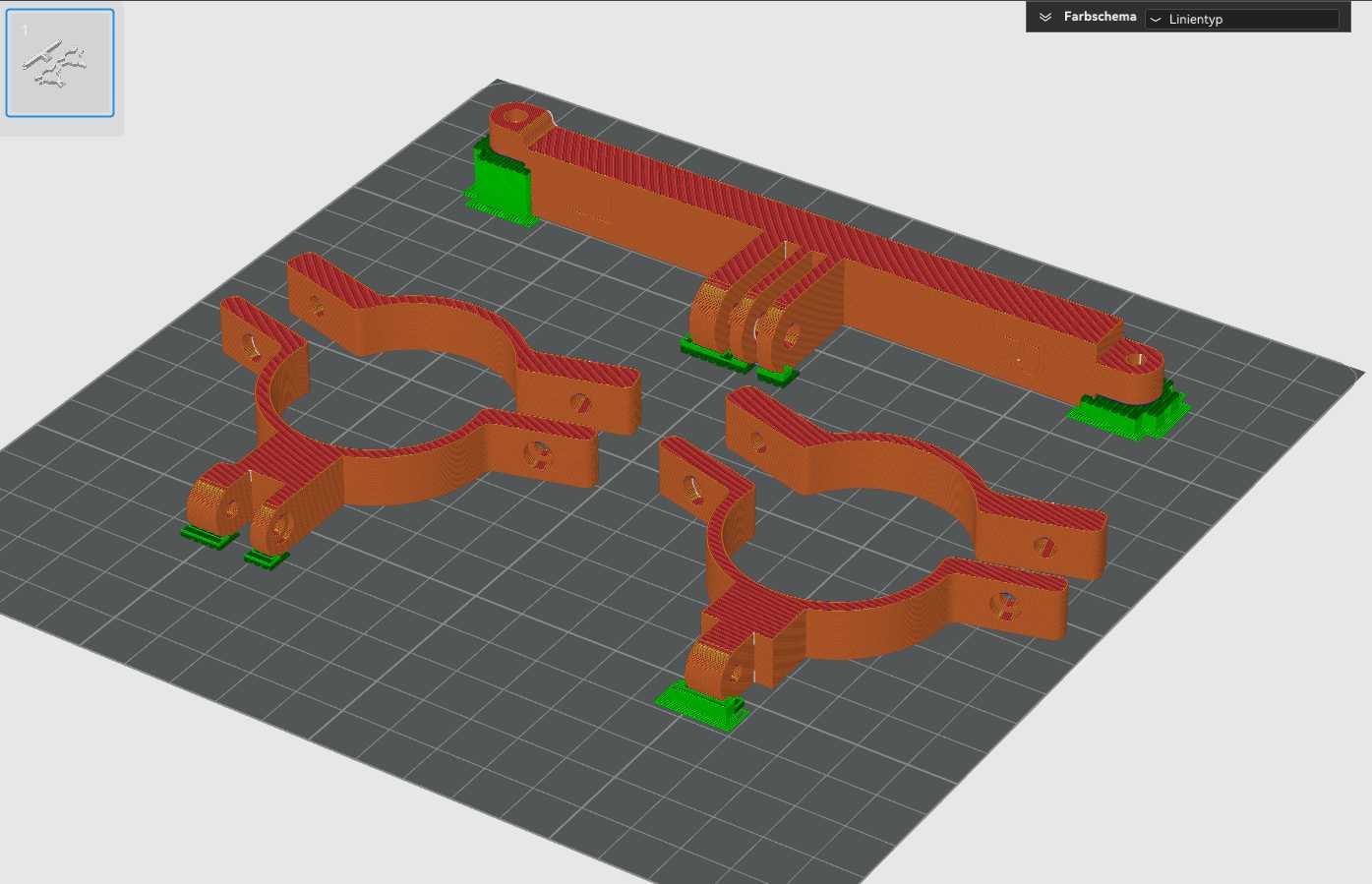

　　从打印制作的实际要求来看，除了锁紧用的“Schelle”部件需要打印2件以实现双侧对称锁紧外，其余结构部件各打印1件即可完成整套支架的装配。打印参数设置上，采用5个周界轮廓、20%立方体填充率即可满足结构强度要求，针对支架上的夹持受力部位、螺钉安装孔位，可自定义标记支撑区域，仅在受力关键位置添加支撑，既可以减少支撑材料的浪费，也能降低后续支撑拆除的工作量，避免关键配合面被支撑破坏影响装配精度。

　　安装边界与配套配件方面，这款支架的夹持内孔直径严格匹配40.3mm的防滚杆，适配市面上多数改装赛车、越野车辆常用的防滚架管材规格，安装时不会出现间隙过大导致锁紧失效、或是间隙过小无法卡入管材的问题。配件选配方面，若选用嵌件版本的支架结构，需要准备6颗长度18mm的M3螺钉，搭配长度16mm或20mm的M3螺母即可完成支架本体的装配；若选用普通版本的支架结构，则需要准备6颗长度16mm的M3螺钉配合M3螺母完成锁紧。整套支架装配完成后，需要额外准备1个M5螺母，用于安装GoPro设备的固定螺钉，将摄像设备锁紧在支架的安装座上即可投入使用。

　　实际装车使用时，这款支架的可调节结构允许使用者根据拍摄需求灵活调整设备的俯仰角度、水平朝向，调整到位后锁紧两侧的固定螺钉即可保持角度稳定，不会在行驶过程中出现角度偏移。相比市面上通用的管材夹持支架，这款专门针对GoPro设备和40.3mm防滚杆设计的结构，省去了通用支架多余的调节冗余结构，整体体积更小巧，安装在防滚杆上不会占用过多车内空间，也不会对驾乘人员的操作造成干涉，同时结构强度更有保障，能够适应各类极限驾驶场景下的振动、冲击工况，稳定固定摄像设备完成拍摄作业。
