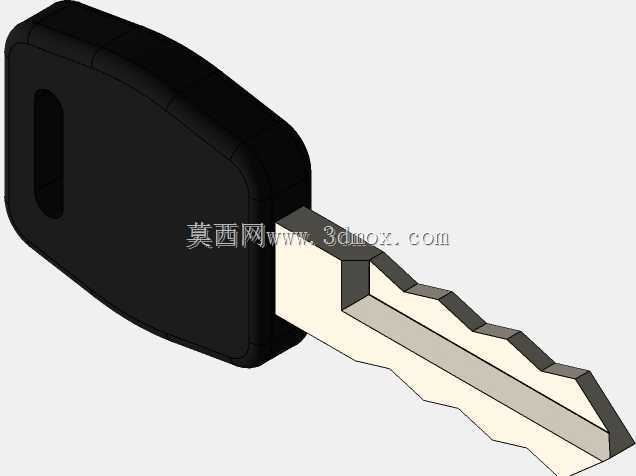

简易汽车遥控钥匙结构三维设计

　　日常接触的乘用车辆钥匙，是车主与车辆建立权限交互的核心手持部件，这个模型还原了直板机械钥匙的基础结构形态，没有做折叠隐藏的复杂机构，整体结构分为握持手柄与金属钥匙齿两个核心功能段。从实际使用场景出发，握持段采用符合人体工学的弧面收边设计，边缘做了大圆角过渡，避免日常揣放时刮蹭衣物、硌压口袋，握持段侧面预留的内凹结构，一方面是为了适配内部遥控电路板、纽扣电池的安装空间，另一方面也能增加手持时的摩擦力，减少冬季手滑或者手心出汗时钥匙脱手掉落的概率。钥匙齿段的齿形排布完全参照常规弹子锁的开锁逻辑设计，每一段齿的高低差、齿位间距都匹配对应锁芯弹子的行程公差，插入锁芯转动时，不同高度的齿位会将对应弹子顶到锁芯筒体的分界位置，

　　解除锁止状态实现车门开启、点火启动的功能。设计过程中首先确定的是握持段的安装边界，内部需要容纳CR2032规格纽扣电池、三个功能按键的硅胶触片、信号发射天线与主控电路板，因此握持段的内部空腔尺寸严格按照元器件堆叠后的最大外轮廓预留0.8mm的壁厚，外壳采用ABS注塑工艺的话，这个壁厚既能保证外壳的抗摔强度，日常从1米高度掉落到水泥地面不会出现开裂，也不会因为壁厚过大导致注塑成型时出现缩痕、翘曲的缺陷。钥匙齿与握持段的连接位置做了嵌件注塑的结构设计，金属齿坯的尾部做了两个对称的防转凸台，注塑时直接嵌入塑料手柄内部，避免长期使用后金属齿与手柄之间出现相对转动，导致插锁芯时受力打滑的问题。齿形部分的设计没有做过度的尖锐棱角，

　　所有齿尖位置都做了0.2mm的圆角钝化，一方面是避免插入锁芯时刮伤锁芯内部的弹子表面，长期使用造成锁芯磨损卡滞，另一方面也能减少日常使用时齿尖划伤手部的风险。从安装匹配的角度，这个直板钥匙的整体长度控制在68mm，握持段最宽处32mm，厚度12mm，这个尺寸刚好适配常规的钥匙套、钥匙扣挂孔的通用规格，不需要额外定制配套的挂接配件，握持段顶端预留的挂孔直径4mm，能够穿过绝大多数常规规格的钥匙环，方便用户将车钥匙与家用钥匙、门禁卡等随身物品串接携带。结构设计上还考虑了后期装配的便利性，手柄外壳采用上下扣合的结构，扣合位置做了一圈0.5mm的定位止口，装配时上下壳可以直接通过止口定位，不需要额外做治具校准，扣合后通过超声波焊接实现密封，

　　能够达到IP54的防尘防水等级，日常雨天使用或者不慎溅到少量水渍，不会渗透到内部造成电路板短路失效。钥匙齿的插入端做了15度的导向斜角，插入车辆锁芯时不需要刻意对准角度，顺着斜角就能顺利滑入锁芯孔，减少盲插时的对位难度，尤其是夜间光线不好的场景下，这个导向结构能大幅提升使用的便利性。从结构强度校核的角度，金属钥匙齿采用锌合金压铸成型后表面镀硬铬处理，抗扭强度能够达到25N·m，完全满足车辆点火锁芯转动时的受力要求，不会因为拧动钥匙时用力过大出现齿部断裂的问题；塑料手柄部分的邵氏硬度达到85HD，日常与其他钥匙放在口袋里长期摩擦，表面不会出现明显的划痕，保持外观的完整性。
