MakerBot复制器2X冷却风扇BLTouch升级组件

　　在桌面级FDM3D打印的实际生产场景里，MakerBot复制器2X作为早期面向教育、小批量手板打样的经典机型，原厂配置的冷却与调平方案在长期使用中逐渐暴露出适配性短板——尤其是打印PLA等快冷材料时，喷嘴周边无定向冷却风道，第一层挤出的丝材冷却速率不足，容易出现翘边、层间粘接错位、细节棱角塌陷的问题，同时原厂手动调平结构对操作人员经验依赖度高，更换耗材、环境温湿度波动后都需要反复校准平台，批量打印时的一致性很难保证。这套升级组件的设计，完全围绕原厂设备的安装边界展开，没有改动机身主体的钣金框架结构，所有安装孔位完全匹配复制器2X挤出头 carriage 的原有螺孔位置，不需要对设备进行打孔、切割等破坏性改造，普通结构工程师或者设备维护人员参照装配关系就能完成换装。

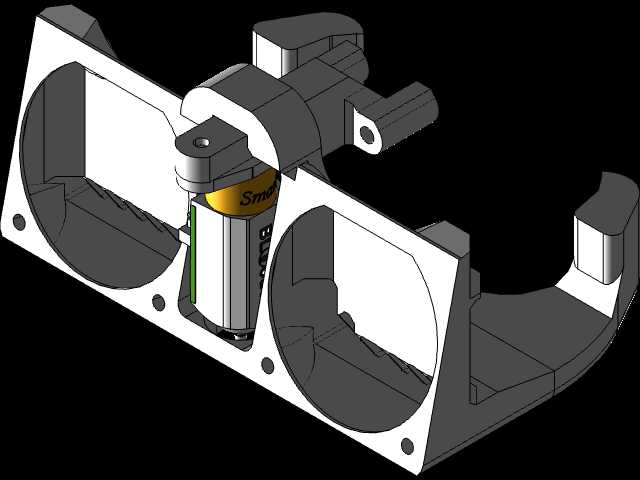

　　从功能实现逻辑来看，这套组件同时整合了双侧冷却风道与BLTouch自动调平传感器的安装位，冷却风扇选用常规40mm规格的轴流风扇，风道的导流曲面经过反复迭代，出风方向精准对准喷嘴下方0.3-0.5mm的丝材挤出区域，第一层打印时可以通过固件参数调整风扇转速，避免冷却过快导致的平台附着力不足，而从第二层开始满速运行时，能够让刚挤出的PLA丝材在0.2秒内完成定型，哪怕是0.4mm喷嘴打印0.1mm层高的薄壁细节，也不会出现丝材垂流、棱角圆角化的问题，对于ABS、PETG等需要低冷却速率的材料，也可以通过固件关闭风扇或者调低转速，兼容不同耗材的打印工艺要求。BLTouch传感器的安装位经过精准的位置校核，探针触发点与喷嘴尖端的XY偏移量控制在固定公差范围内，安装完成后只需要在固件里写入对应的偏移参数，就能实现开机自动探测平台9点或者16点高度，自动补偿平台的平面度误差，哪怕平台长期使用出现轻微形变，也能保证第一层打印的丝材均匀铺展，不需要操作人员反复调整平台下方的调平螺母，大幅降低设备的操作门槛。

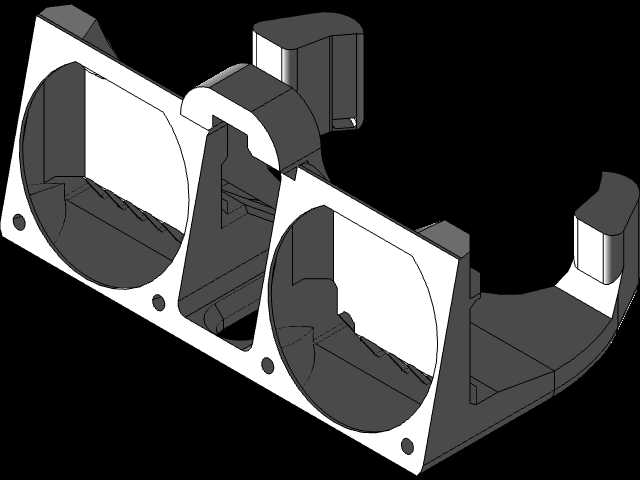

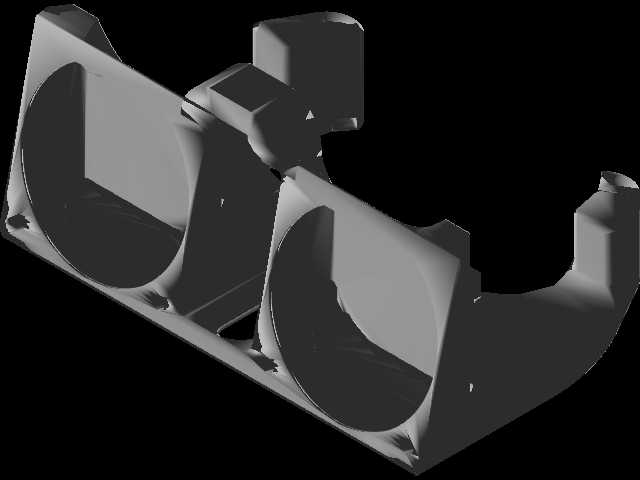

　　从结构设计的细节来看，整个组件的安装支架采用一体化的悬臂式结构，两侧的风道与中间的风扇安装位、传感器安装位整合为一个整体，壁厚控制在2mm，既保证了结构刚性，不会在打印头高速移动时出现共振抖动，也尽可能控制了组件的整体重量，避免额外负载导致X轴皮带磨损加快、打印定位精度下降。组件的安装边界完全控制在原有挤出头的运动行程范围内，不会和机身两侧的导轨、限位开关发生干涉，打印平台移动到最大行程位置时，组件底部和平台表面的安全距离保持在5mm以上，避免打印大尺寸模型时出现刮蹭。在装配逻辑上，风扇的接线、BLTouch的接线都预留了走线槽位，可以顺着原有挤出头的线束一起接入主板，不需要额外延长线材，也不会出现线束晃动干扰打印运动的问题。

　　在实际应用场景中，这套升级组件尤其适合使用MakerBot复制器2X做教学实训、小批量手板制作的场景，比如职业院校的3D打印实训车间，设备使用频率高、操作人员水平参差不齐，自动调平功能可以减少学生操作时的调平失误，冷却风道的优化可以提升打印成品的合格率，降低耗材的浪费；而对于小型设计工作室来说，升级后设备可以稳定打印细节更丰富的结构手板，不需要频繁校准设备，能够提升打样的交付效率。设计过程中也充分考虑了原厂固件的兼容性问题，只要对主板固件做对应的参数配置，不需要更换主板就能实现全部功能，对于有一定固件调试能力的用户，还可以根据自己的打印习惯调整风扇转速曲线、调平探测点的位置，进一步适配不同的打印场景。整个组件的结构没有复杂的倒扣或者薄壁结构，用户如果需要自行加工，使用普通FDM打印机打印PLA或者PETG材质的支架就能满足使用要求，安装紧固件全部选用原厂通用的M3螺丝，不需要额外采购特殊规格的五金件，后期维护更换风扇或者传感器时，拆卸也非常方便，不需要拆解整个挤出头总成。
