无线操纵杆套件3D打印承载机身结构

　　这套结构件是为无线操纵杆套件定制的3D打印承载主体，核心服务于小型遥控设备、机器人操控终端的快速搭建场景，适配开源硬件生态下的DIY操控需求，可直接搭载市售标准摇杆模块、按键模组与储能电池，省去从零设计外壳与安装支架的重复工作。从实际使用场景来看，这类结构常应用于小型移动机器人遥控、桌面级机械臂手动操控、创客类智能小车调试等场景，相比通用外壳，它的安装位完全匹配对应套件的硬件尺寸，不需要额外打孔或切割改造，打印完成后即可完成组装。

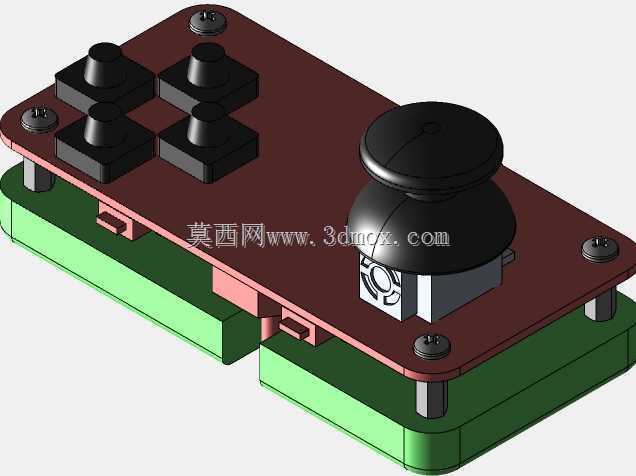

　　结构设计上采用分层叠装的思路，上层棕红色面板作为操作交互面，预留了四个方形按键的嵌入式安装槽，每个槽位的卡扣尺寸刚好卡住按键的定位凸缘，组装时不需要额外打胶固定，按键按压行程不会被结构干涉，触发行程与裸装按键保持一致；面板右侧的大尺寸圆形开孔专门适配摇杆模块的安装法兰，开孔周围的四个螺丝柱与模块自带的安装孔位完全对中，锁紧M2螺丝后摇杆不会出现晃动偏移，操作时的指向精度能够得到保障。面板四个角的沉头螺丝孔用于上下层结构的锁紧固定，沉头深度刚好容纳标准盘头螺丝的头部，安装后螺丝顶面与面板齐平，不会突出硌手影响操作手感。

　　下层绿色结构为电池容纳仓与电路安装空间，仓体内腔尺寸匹配1000mAh规格的方形锂电池，仓壁预留了电池引线的走线槽，避免组装时线材被上下层结构夹断，同时仓体两侧设计了卡扣式限位筋，电池装入后不会在内部晃动，即使操控过程中出现剧烈甩动，电池也不会移位拉扯供电引线。上下层之间通过四个铜柱支撑隔离，预留的间隙刚好容纳摇杆模块的电位器本体与按键的引脚，不会出现元器件被挤压短路的问题，同时隔离间隙也能给电路部分留出散热空间，长时间连续操控时不会因为积温影响元器件稳定性。

　　安装边界方面，整个机身的长宽尺寸控制在掌心可握持的范围内，边缘做了R2的圆角过渡，长时间握持不会硌手；上层面板的操作区域布局符合人手拇指的操作范围，摇杆位于拇指自然放置的位置，四个功能按键分布在摇杆左侧，拇指不需要大幅移动即可完成所有按键操作与摇杆控制。结构的所有壁厚均设置为2mm，适配普通FDM3D打印机的打印参数，不需要添加支撑即可完成打印，打印完成后去除底部 raft 即可直接组装，所有安装孔位的公差控制在0.2mm以内，既不会因为孔位过小导致螺丝无法拧入，也不会因为间隙过大导致安装松动。

　　从工程实用性角度看，这套结构没有冗余的装饰性设计，所有特征都服务于硬件安装与操作体验：面板表面没有多余的凸起纹理，保持平整便于后期粘贴功能标识贴；下层结构的底部做了浅凹槽设计，放置在桌面时不会磨花电池仓外壁，同时凹槽内可以粘贴防滑胶垫，放置时不会轻易滑动。走线槽的位置特意避开了所有螺丝安装位，组装时不需要特意整理线材，只要将线材顺着槽位放置即可完成上下层合盖，不会出现压线、卡线的问题。针对摇杆模块的定位，结构上还做了防呆设计，模块的定位凸台与面板下方的凹槽完全匹配，安装时不会出现方向装反的问题，确保摇杆的X/Y轴方向与操作逻辑对应。电池仓的开口位置预留了充电接口的避让位，不需要拆开机身即可完成电池充电，日常使用的便利性得到充分考虑。
