Adafruit Pyportal Titano嵌入式设备保护外壳

　　这款嵌入式开发板配套外壳，主要面向电子原型开发、创客项目落地、小型嵌入式终端部署场景设计，适配Adafruit Pyportal Titano开发板的安装使用需求，解决开发板裸板使用时易受磕碰、积灰、接线拉扯损坏的问题，在桌面调试、小型展示终端、便携式数据采集装置等场景下都能提供可靠的硬件防护。

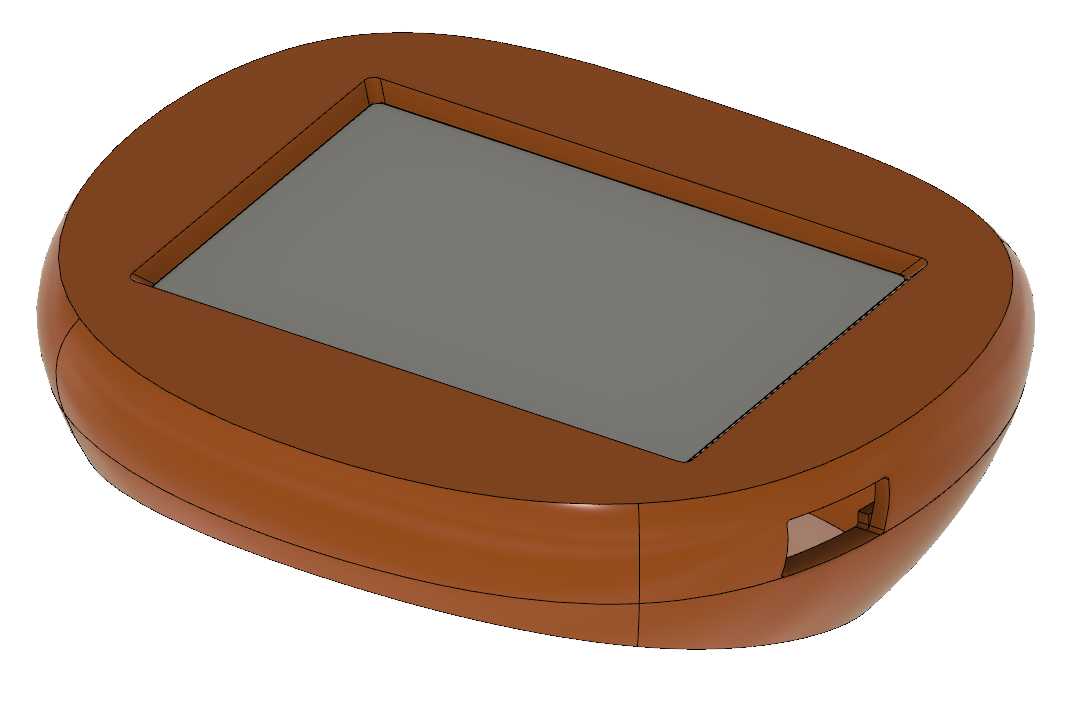

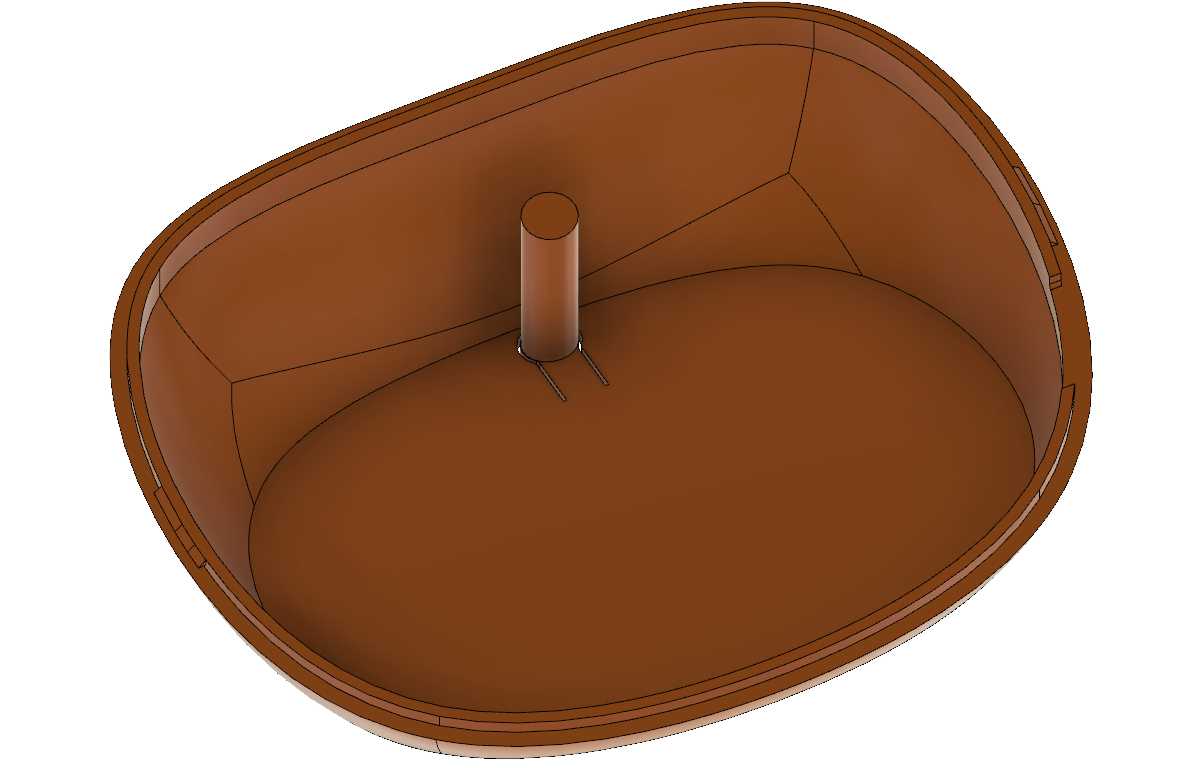

　　从功能特性来看，壳体预留了屏幕安装沉槽，能够将开发板自带的显示屏完全嵌入槽位，屏幕表面与壳体上沿保持齐平，既不会遮挡显示区域，也能避免屏幕边缘受外力挤压碎裂；壳体侧面预留了接口避让缺口，对应开发板的外接端口位置，使用时无需拆卸外壳即可完成数据线插拔、外设接线操作，不会影响开发板原有接口的正常使用。壳体内部设计有螺纹支撑柱，对应开发板的安装孔位，装配时可以直接使用螺丝将开发板固定在支撑柱上，不需要额外增加固定胶或者卡扣结构，拆装维护都十分便捷，同时支撑柱的高度经过精准核算，安装后开发板底部与壳体内壁预留足够间隙，避免板载元件与壳体硬接触造成引脚短路、元件挤压损坏的问题。另外壳体专门预留了复位按钮的避让位置，不需要拆开外壳就可以直接按压复位键，满足开发调试过程中频繁重启设备的操作需求。

　　设计思路上，整体采用圆润的椭球弧面外形，没有尖锐棱角，一方面是提升手持使用时的握持手感，在作为便携式终端携带时不会硌手，另一方面圆弧曲面的结构强度比直角边框更高，受到意外跌落、侧面挤压时，应力可以沿着弧面均匀分散，不容易出现壳体开裂的问题。壳体壁厚采用均匀设计，整体壁厚保持一致，既能够满足日常防护的强度需求，也不会因为壁厚过大造成材料浪费、整体重量过重的问题，适合采用3D打印或者小批量注塑工艺生产，创客个人使用时可以直接通过FDM3D打印机制作，不需要复杂的后处理工序。

　　安装边界方面，壳体内部的安装空间完全匹配对应开发板的外形尺寸，长度方向预留了0.2mm的装配间隙，宽度方向预留0.15mm间隙，既可以保证开发板能够顺利放入壳体内，也不会因为间隙过大造成板体在壳体内晃动；屏幕沉槽的深度与屏幕厚度完全匹配，安装后屏幕表面不会突出壳体上沿，放置在桌面时屏幕不会直接接触桌面造成刮花；侧面的接口缺口尺寸比实际接口尺寸大1mm，避免生产过程中的尺寸误差造成接口被壳体遮挡，同时缺口边缘做了倒角处理，插拔数据线时不会被毛边卡住。内部支撑柱的高度经过校准，安装后开发板上的最高元件与壳体内壁之间保留至少1mm的安全间隙，避免元件顶到壳体造成装配不到位的问题，支撑柱的内螺纹深度足够保证螺丝锁紧后不会出现滑牙，反复拆装也能保持可靠的固定效果。

　　实际使用过程中，这款外壳可以有效隔绝日常使用中的灰尘、飞溅液体，在桌面调试场景下，不小心碰倒的水杯溅出的少量液体不会直接接触到电路板，降低短路风险；外出携带参加项目展示、现场调试时，外壳可以抵挡背包内其他物品对开发板和屏幕的刮擦，避免屏幕刮花、元件被撞掉的问题。圆润的外形也适合作为成品展示终端的外装壳体，不需要额外做外观美化就可以直接用于项目演示，相比裸板更加整洁美观，接线也可以通过侧面缺口规整引出，不会出现线材杂乱的问题。
