混合机磨碎机齿轮传动装置结构设计

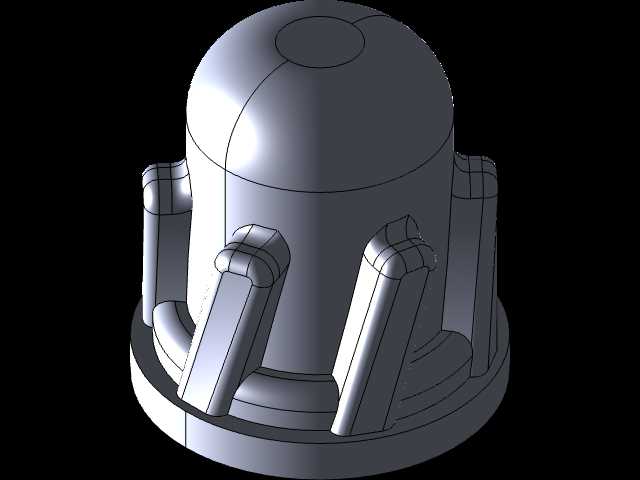

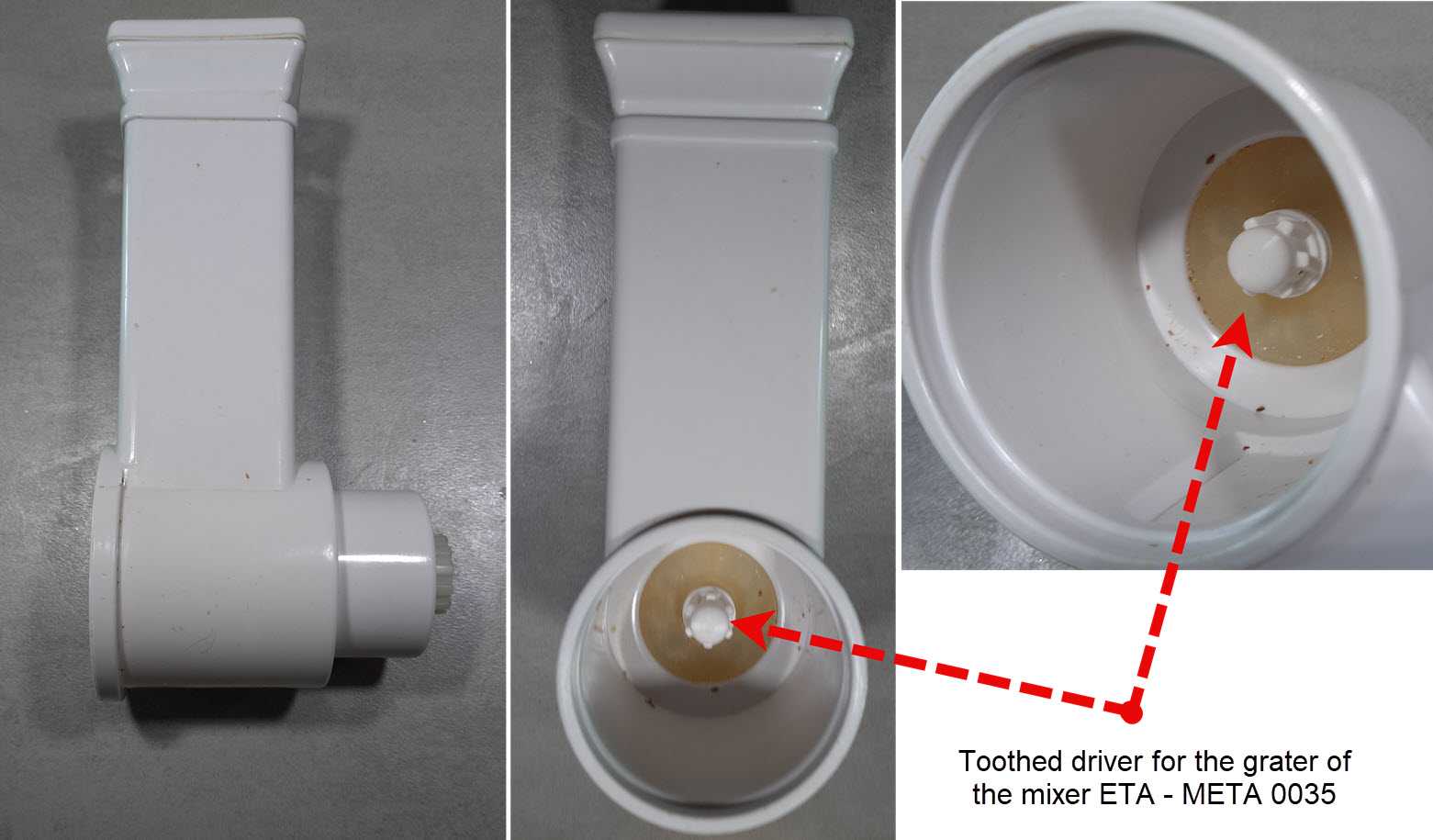

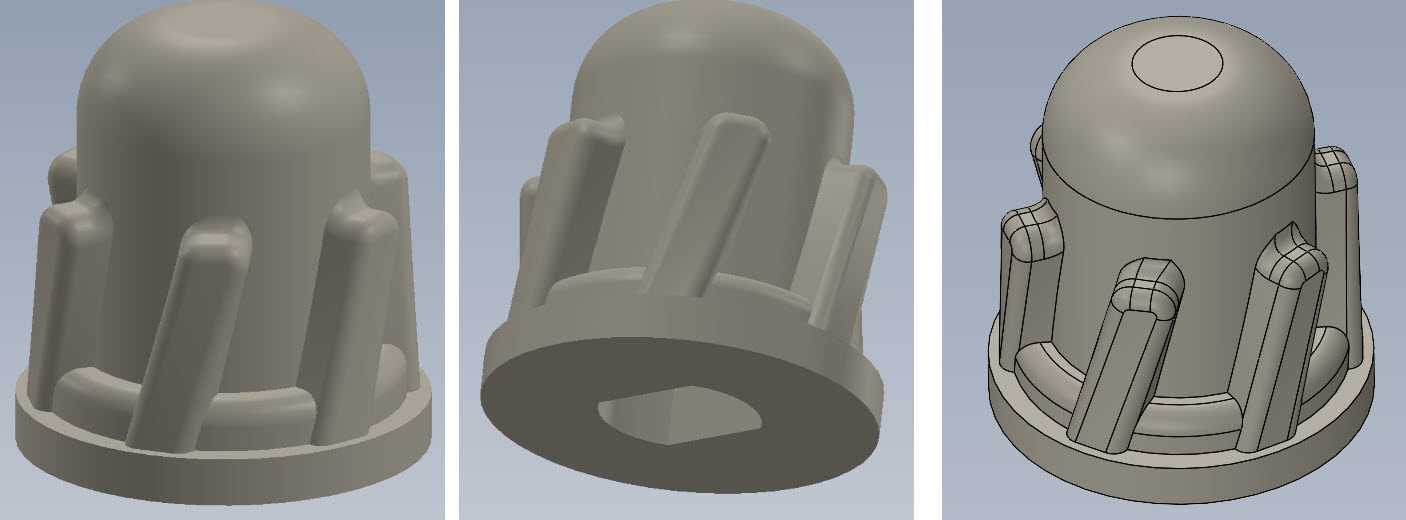

　　在粉体混合、物料磨碎类加工设备的传动链路里，这类异形传动件承担着扭矩传递、运动换向的核心作用，常见于小型实验室级ETA-META系列混合磨碎设备的动力输出端，直接衔接驱动轴与磨碎腔内部的作业转子，设备运行时电机输出的扭矩通过该部件传递至磨碎工位，带动磨盘或齿辊完成对PETG长丝类物料的剪切、研磨作业，适配小批量物料的精细磨碎工况，在3D打印耗材回收、实验室小样制备场景中应用较多。从结构设计逻辑来看，该部件采用一体化成型结构，主体为圆台状基座搭配周向均匀分布的加强筋结构，顶部做圆弧收头处理，避免装配过程中与腔体内壁发生剐蹭，同时减少物料在传动件表面的挂附残留。底部设计内六角形安装孔，与驱动轴的六角端头配合，

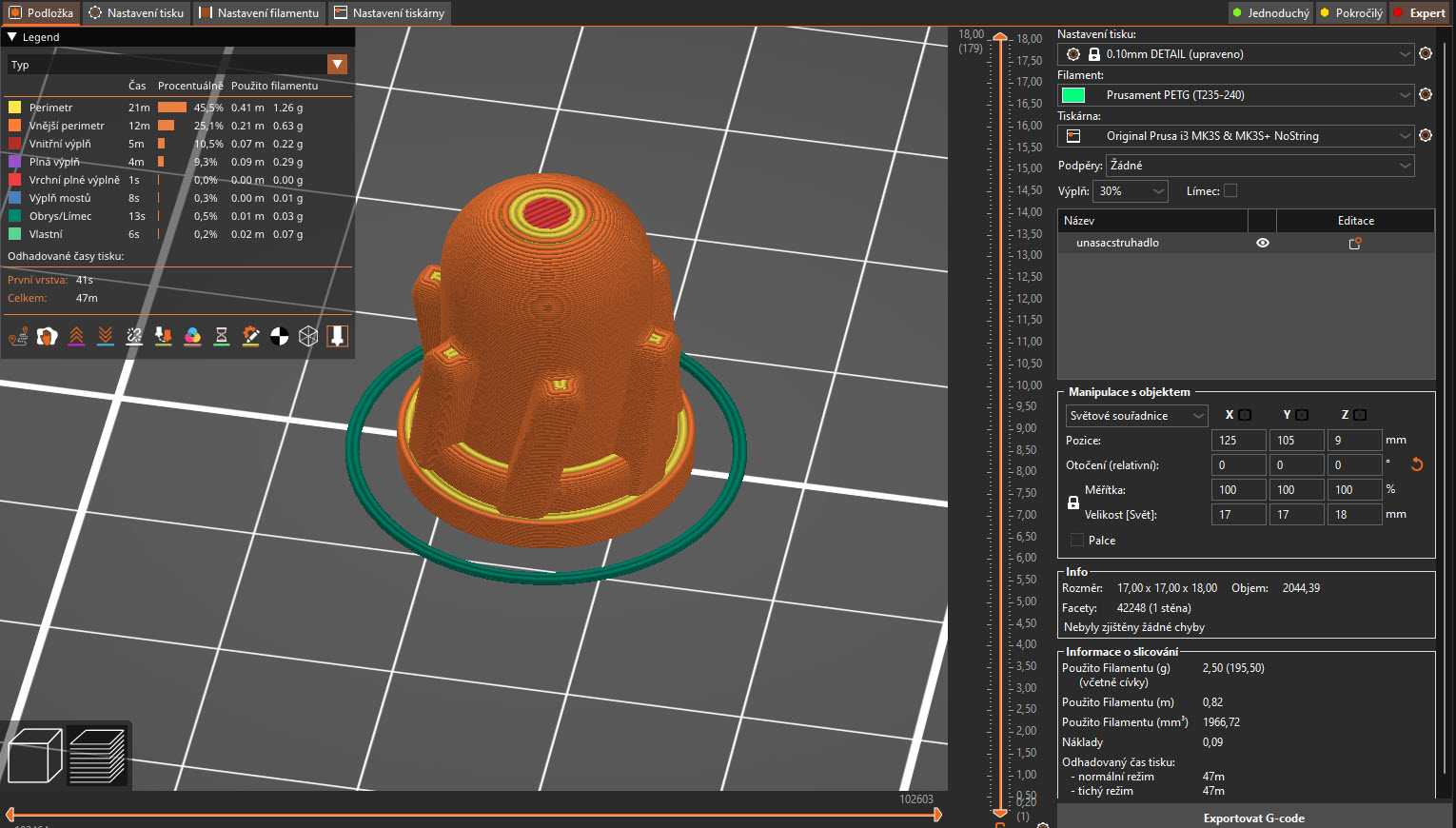

　　相比平键连接能承受更大的冲击扭矩，适配磨碎作业中频繁启停、负载波动的工况，安装时无需额外的键槽加工，装配对位更便捷，能有效缩短设备维护时的拆装时长。周向分布的六条纵向凸筋并非单纯的加强结构，其凸起高度经过精准计算，一方面在部件周向形成均匀的应力分散路径，避免扭矩传递过程中根部应力集中导致的断裂失效，另一方面凸筋的外轮廓与磨碎腔内部的导向槽配合，能限制传动件的轴向窜动，无需额外加装轴向定位套，简化了腔体内部的装配结构。部件的层厚控制在0.1mm级别，填充率设置为30%，这个参数组合是在兼顾结构强度与成型效率的前提下确定的，对于这类承受中等扭矩的传动件，30%的网格填充完全可以满足日常作业的负载需求，不会出现受力变形的问题，同时0.

　　1mm的层厚能保证安装孔、凸筋配合面的成型精度，装配时的配合间隙能控制在0.05mm以内，避免传动过程中出现旷量异响。从安装边界来看，该部件的最大外径与磨碎腔的内孔预留了0.2mm的装配间隙，既保证部件转动时不会与腔壁发生摩擦，又不会因为间隙过大导致物料颗粒卡入缝隙造成卡滞。基座底部的法兰边厚度经过校核，能承受轴向的挤压力，当磨碎腔内部物料堆积造成轴向负载时，法兰边直接贴合腔体的定位台阶面，将轴向力传递至腔体壳体，避免驱动轴承受额外的轴向载荷，延长驱动端轴承的使用寿命。在实际选型适配时，需要重点核对底部内六角孔的对边尺寸，确保与驱动轴的端头尺寸匹配，同时要确认周向凸筋的分布角度与腔体内部导向槽的位置对应，

　　装配时可在凸筋表面涂抹少量硅基润滑脂，减少与导向槽之间的摩擦损耗，日常维护时只需定期检查凸筋的磨损情况，当凸筋磨损量超过0.3mm时就需要更换，避免因配合间隙过大导致传动精度下降，影响磨碎物料的粒度均匀性。这类传动件的设计没有采用复杂的装配结构，一体化的设计思路减少了部件数量，降低了设备的备件管理成本，同时结构上没有易积料的死角，每次作业完成后只需用压缩空气吹扫即可清理表面残留的物料，适配多品类物料切换磨碎的使用场景，不会出现不同批次物料交叉污染的问题。
