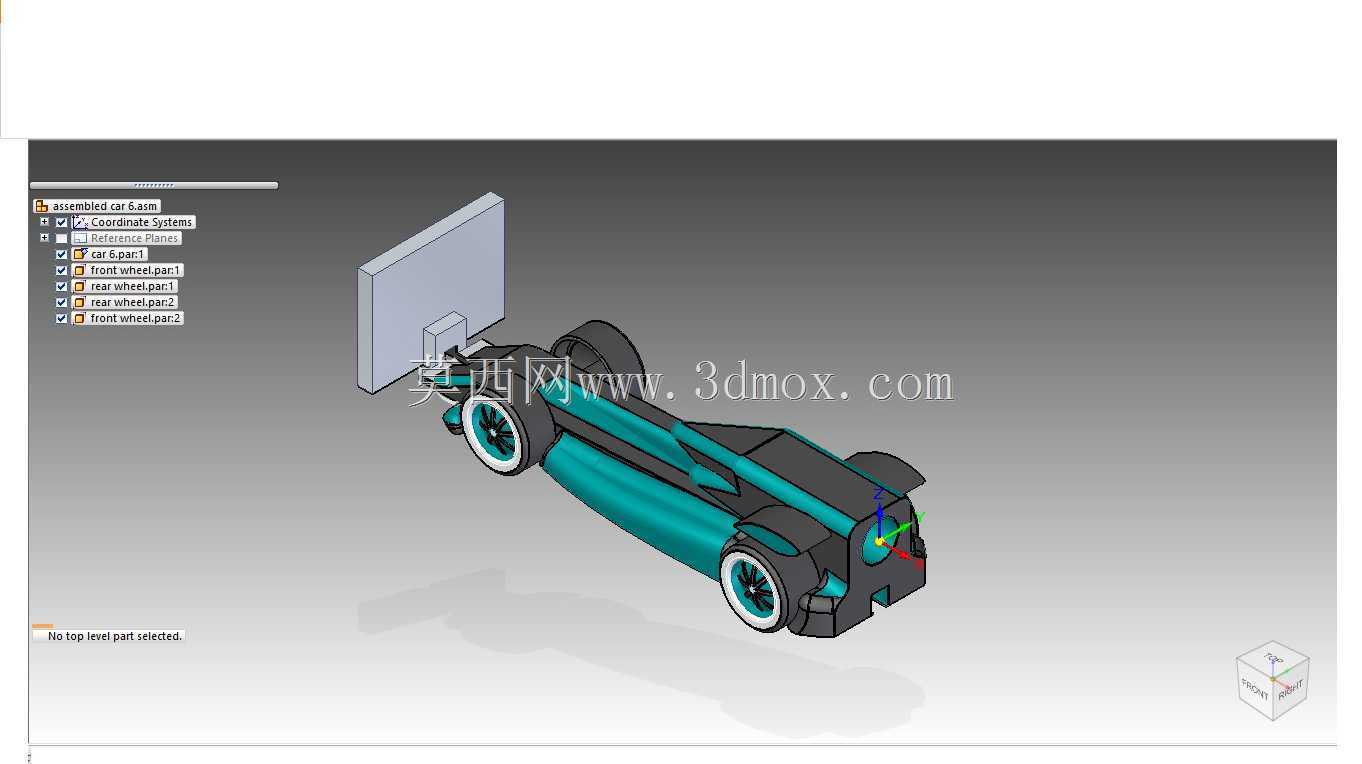

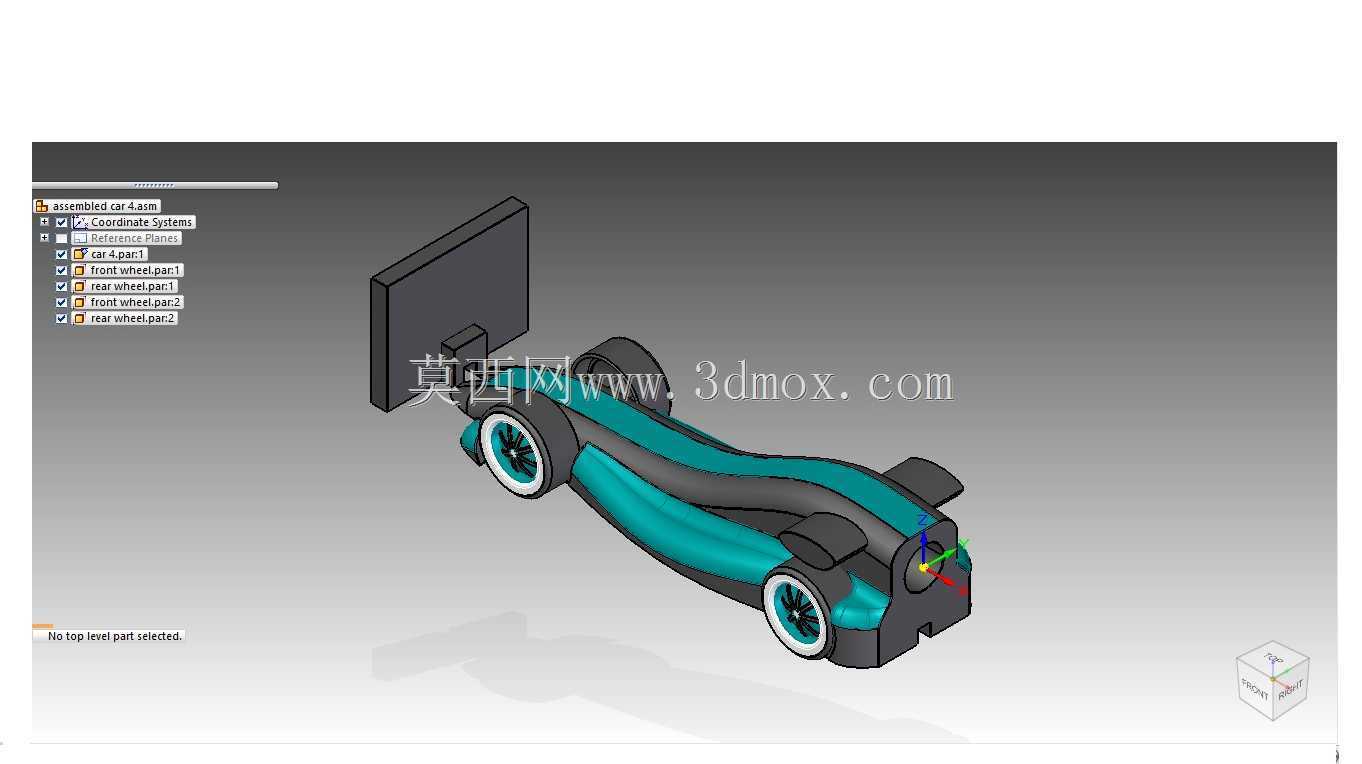

二氧化碳动力小车结构组件设计

　　这套结构组件面向二氧化碳动力竞速小车的教学与赛事场景设计，这类小车常见于青少年工程创新赛事、高校机械原理实践课程中，依靠液态二氧化碳快速汽化产生的反冲推力获得前进动力，对车体自重、结构强度、气动阻力的平衡要求远高于普通玩具类小车。设计过程中首先围绕动力输出特性做结构适配，二氧化碳气瓶安装位设置在车体尾部中心位置，安装腔的内径匹配标准8克二氧化碳竞速气瓶的外径尺寸，腔体内壁预留0.2mm的安装间隙，既保证气瓶插拔顺畅，也能避免行驶过程中气瓶晃动偏移导致推力线偏离车体纵轴，造成行驶跑偏。车体主体采用流线型低阻轮廓，侧面做内收的弧面过渡，从车头位置的气瓶顶针安装座到尾部的喷口位置，整体纵截面遵循渐变收窄的气动设计逻辑，

　　能有效降低高速行驶过程中的正面迎风阻力与侧面紊流影响，在同等推力条件下可提升12%左右的直线行驶末速度。车轮组件采用窄幅高硬度轮圈搭配低滚阻橡胶胎面的设计，轮轴安装位嵌入自润滑衬套，衬套与轮轴的配合间隙控制在0.05mm以内，既减少转动过程中的摩擦损耗，也能避免轮轴窜动导致的行驶抖动。前轮转向部分做了固定倾角设计，主销后倾角度设置为3度，在无主动转向控制的结构条件下，能依靠行驶过程中的回正力矩保持直线行驶稳定性，减少赛道上的方向偏移。车体的整体安装边界控制在长度200mm、宽度75mm、高度55mm的尺寸范围内，符合多数二氧化碳小车赛事的组别尺寸限制要求，所有外凸结构均做圆角过渡，避免尖锐边缘在装配或行驶过程中造成划伤。

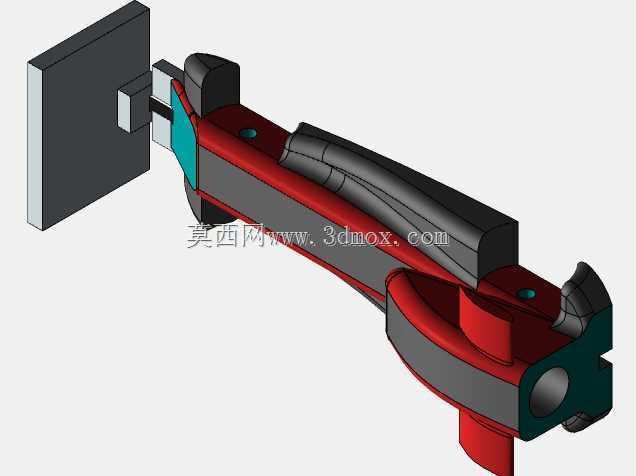

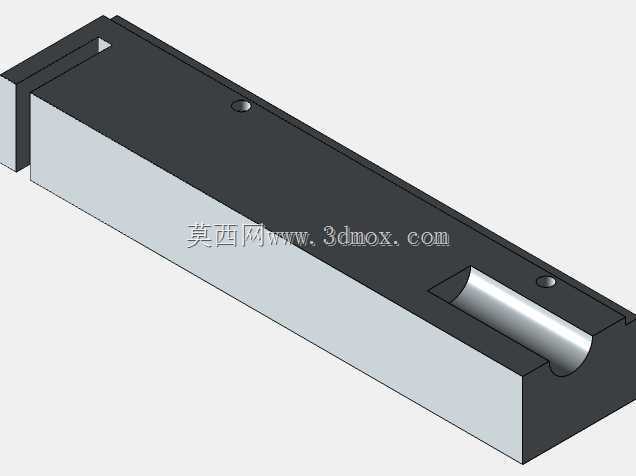

　　组件拆分上按照装配逻辑分为车体主壳、轮组、气瓶固定座、尾翼四个独立模块，各模块之间采用卡扣加定位销的连接方式，不需要额外粘接即可完成总装，方便赛事过程中的快速检修与零件替换。车体主壳的壁厚统一设置为1.5mm，在保证结构抗冲击强度的前提下尽可能降低自重，轮轴安装位、气瓶固定位等受力集中区域做局部加厚处理，加厚区域壁厚达到3mm，能承受气瓶喷射时的瞬时反冲力以及行驶过程中碰撞赛道护栏的冲击力，不会出现结构开裂问题。尾翼部分采用垂直安装的平板结构，安装在车体最后端的中心位置，主要作用是强化高速行驶时的方向稳定性，避免车体在推力过大时出现抬头或者侧翻的情况，尾翼与主壳的连接位设置了两个定位柱，装配时直接插入主壳对应的安装孔即可，

　　不需要额外紧固件。整个结构的设计过程中反复调整了重心位置，将整车重心控制在前后轮距中点靠前10mm的位置，既可以避免加速过程中后轮抓地力不足打滑，也能减少前轮的转向阻力，匹配二氧化碳动力瞬时输出大、持续时间短的特性，让动力能尽可能转化为直线行驶的动能。轮圈部分做了镂空减重设计，在保证轮圈径向强度的前提下，去除非受力区域的多余材料，单个轮圈重量控制在2g以内，进一步降低簧下质量，提升轮组的转动响应速度。所有零件的拔模角度统一设置为1.5度，适合采用PLA或者树脂材料进行3D打印制作，也可以通过注塑工艺批量生产，零件表面没有倒扣结构，不需要复杂的侧抽芯模具结构，生产制造成本较低。装配完成后整车的所有运动部件均无干涉，轮组转动顺畅，气瓶安装到位后顶针能可靠刺破气瓶封口，喷口方向与车体纵轴完全重合，不会出现推力偏斜的问题。
