开源铝型材框架移动教学机器人结构

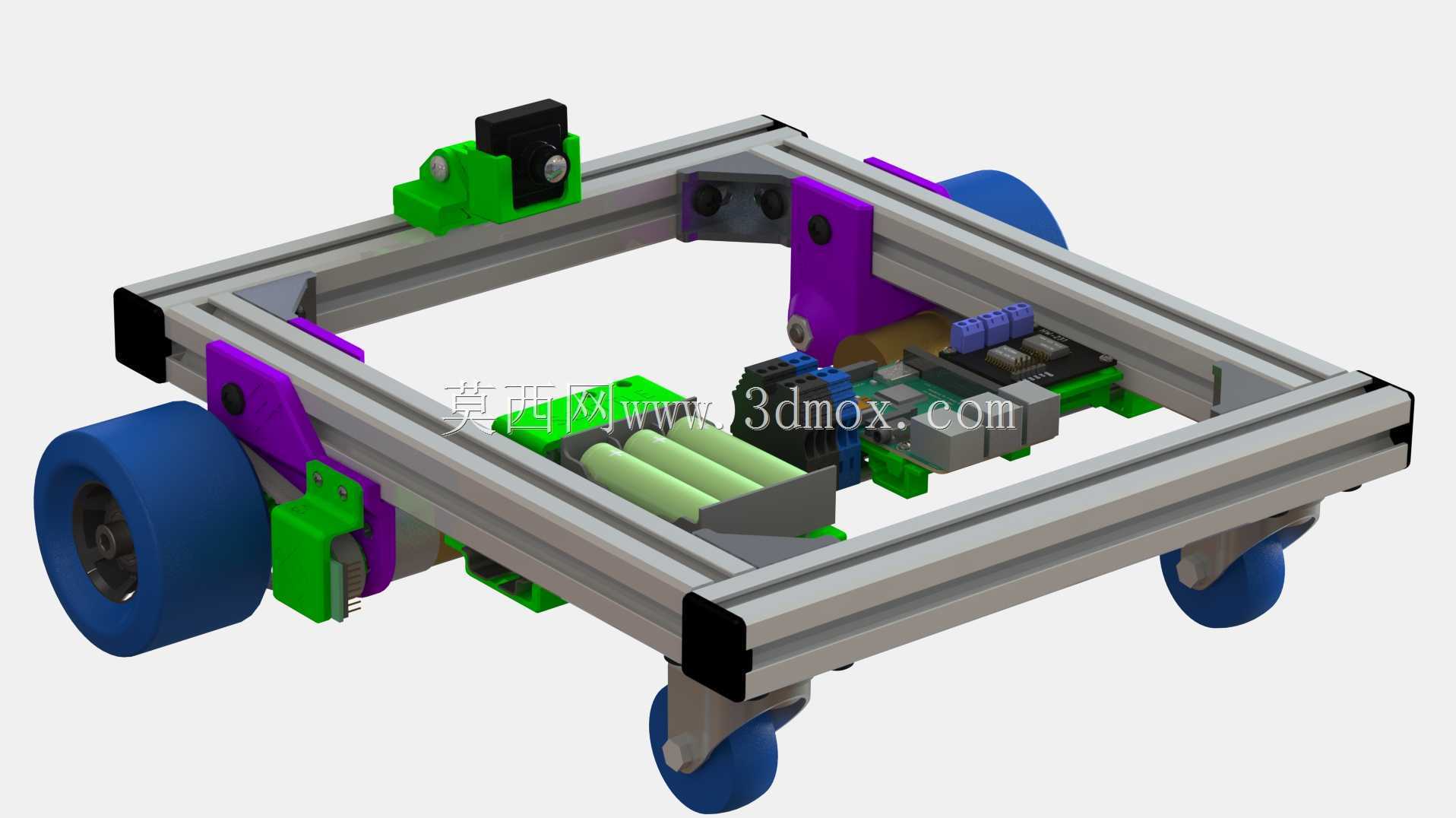

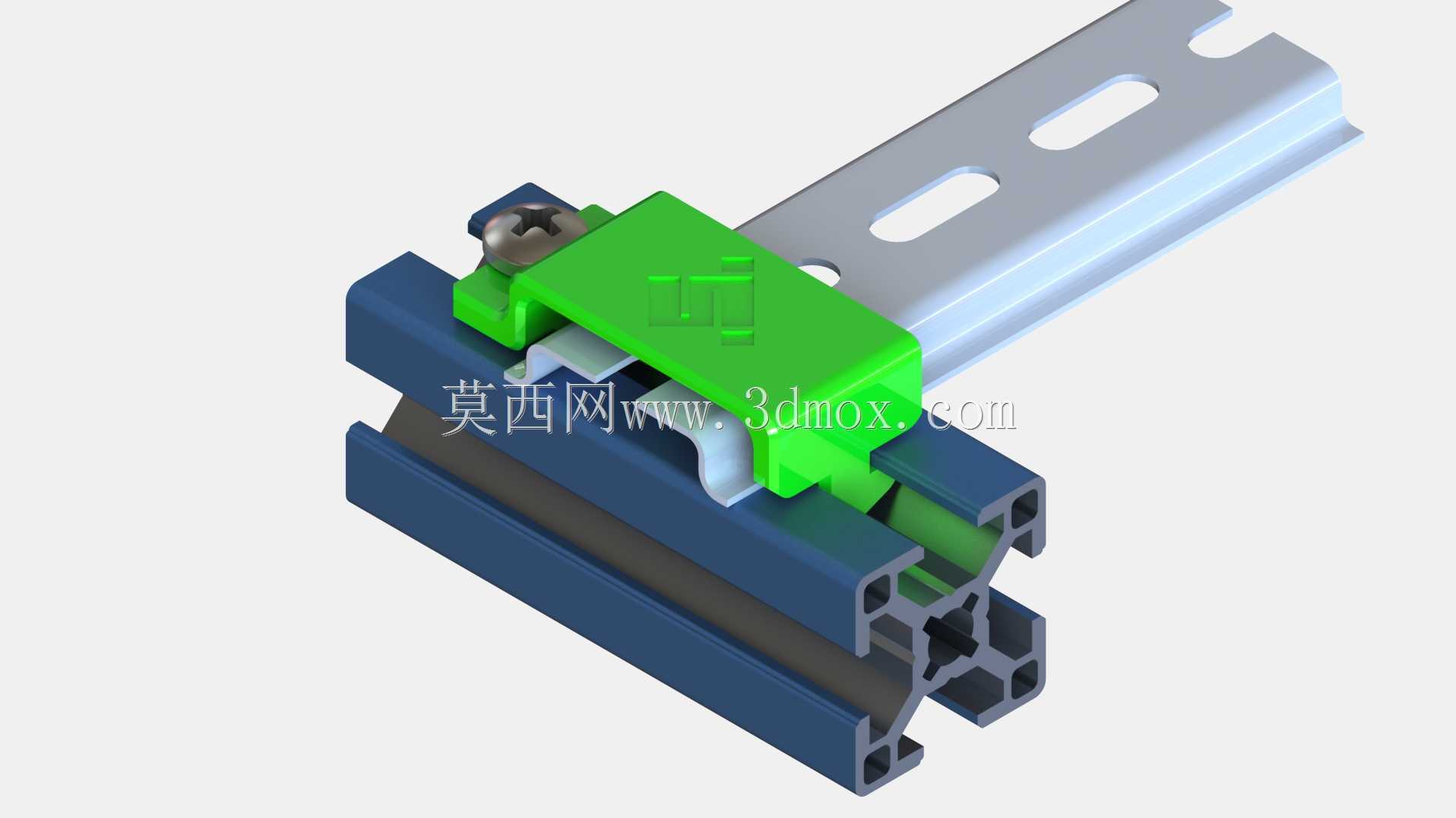

　　这套轮式移动底盘结构，核心采用标准工业铝型材搭建主体框架，型材槽口直接兼容市面主流紧固件，不需要额外定制连接构件，后期拓展传感器、执行器时可直接沿型材槽位调整安装位置，适配教学场景下频繁改装、迭代功能的需求。从实际应用场景来看，这类结构主要面向高校工程实践教学、开源机器人项目二次开发场景，既可以作为嵌入式开发、运动控制算法验证的硬件载体，也能拆解为机械结构设计的教学案例，让学习者直观理解型材搭建、轮系布局、电控元件排布的工程逻辑。

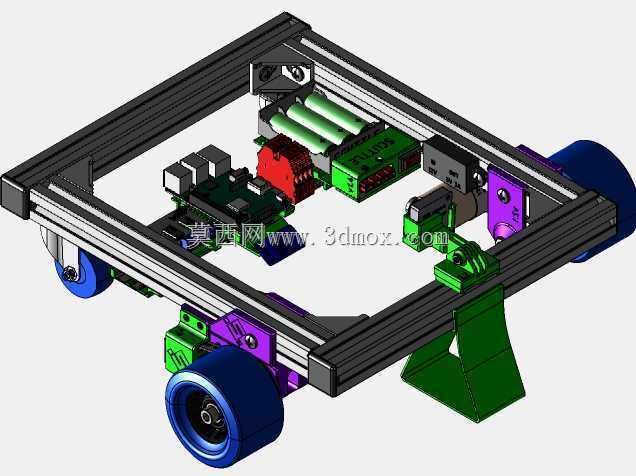

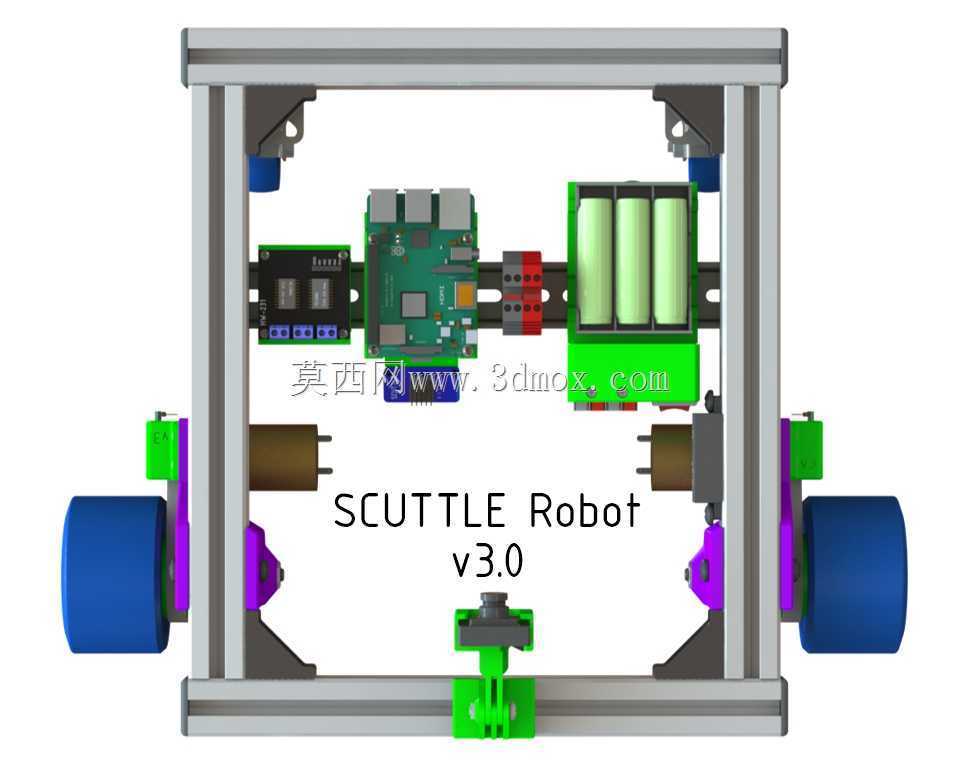

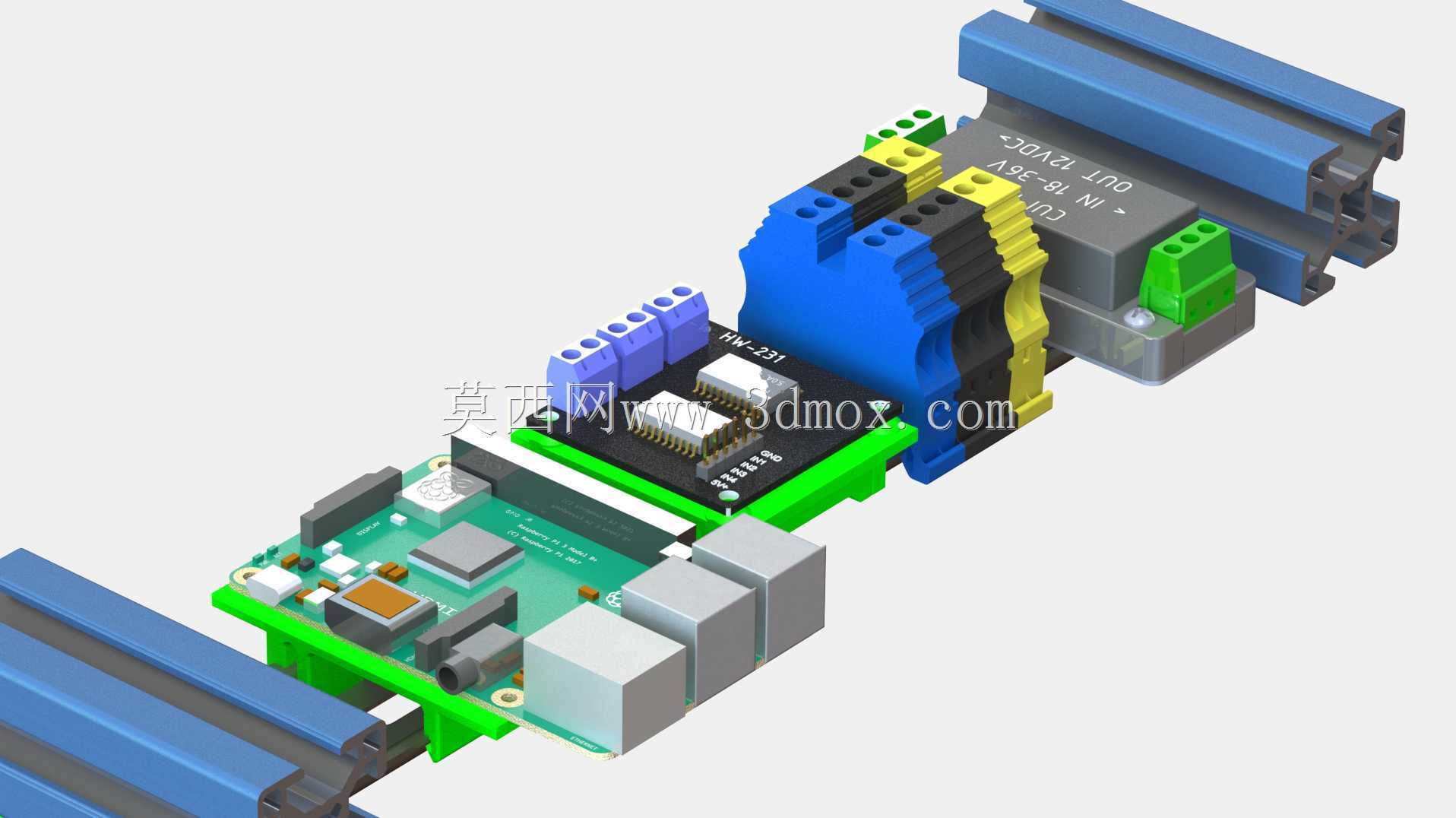

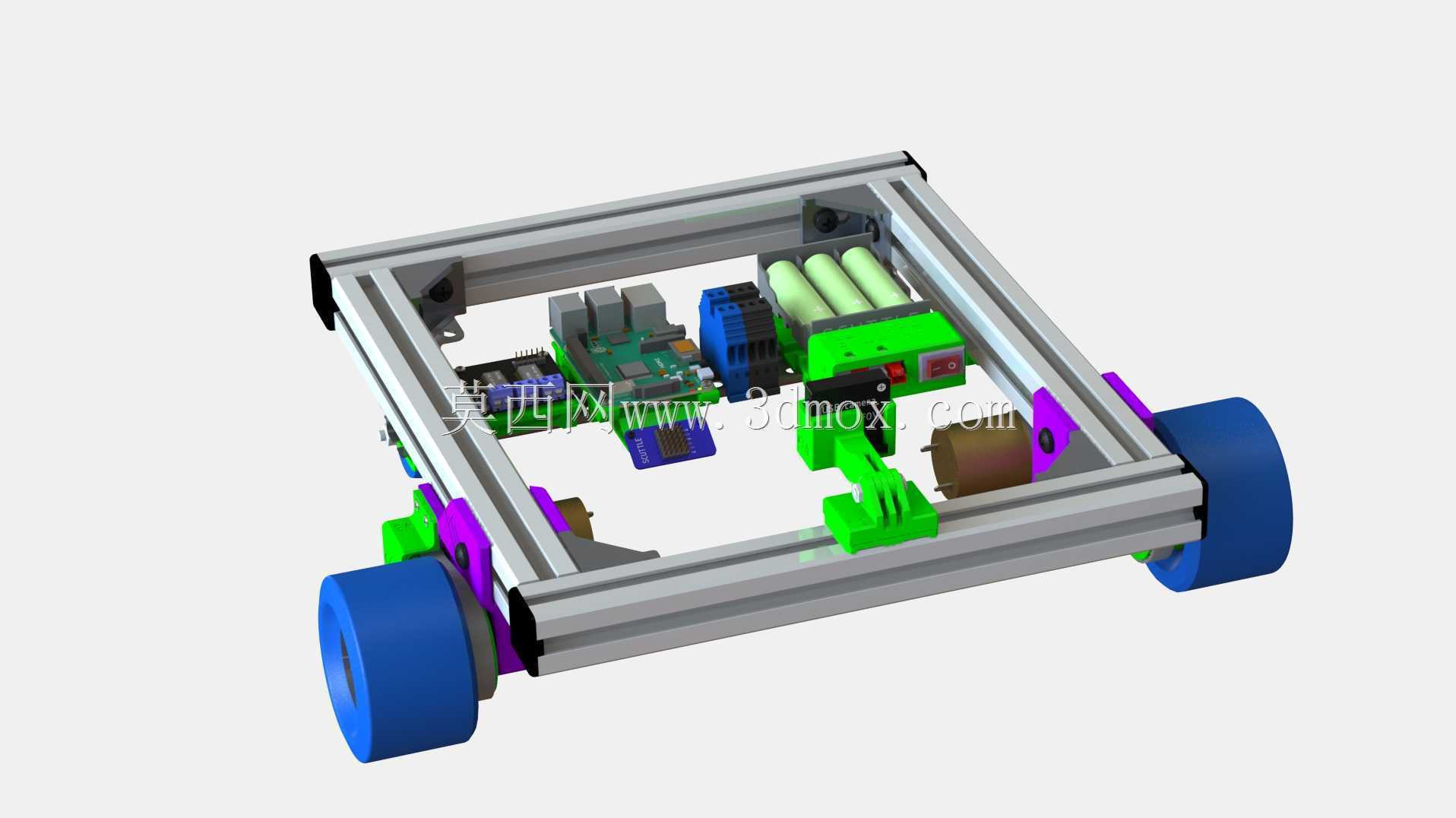

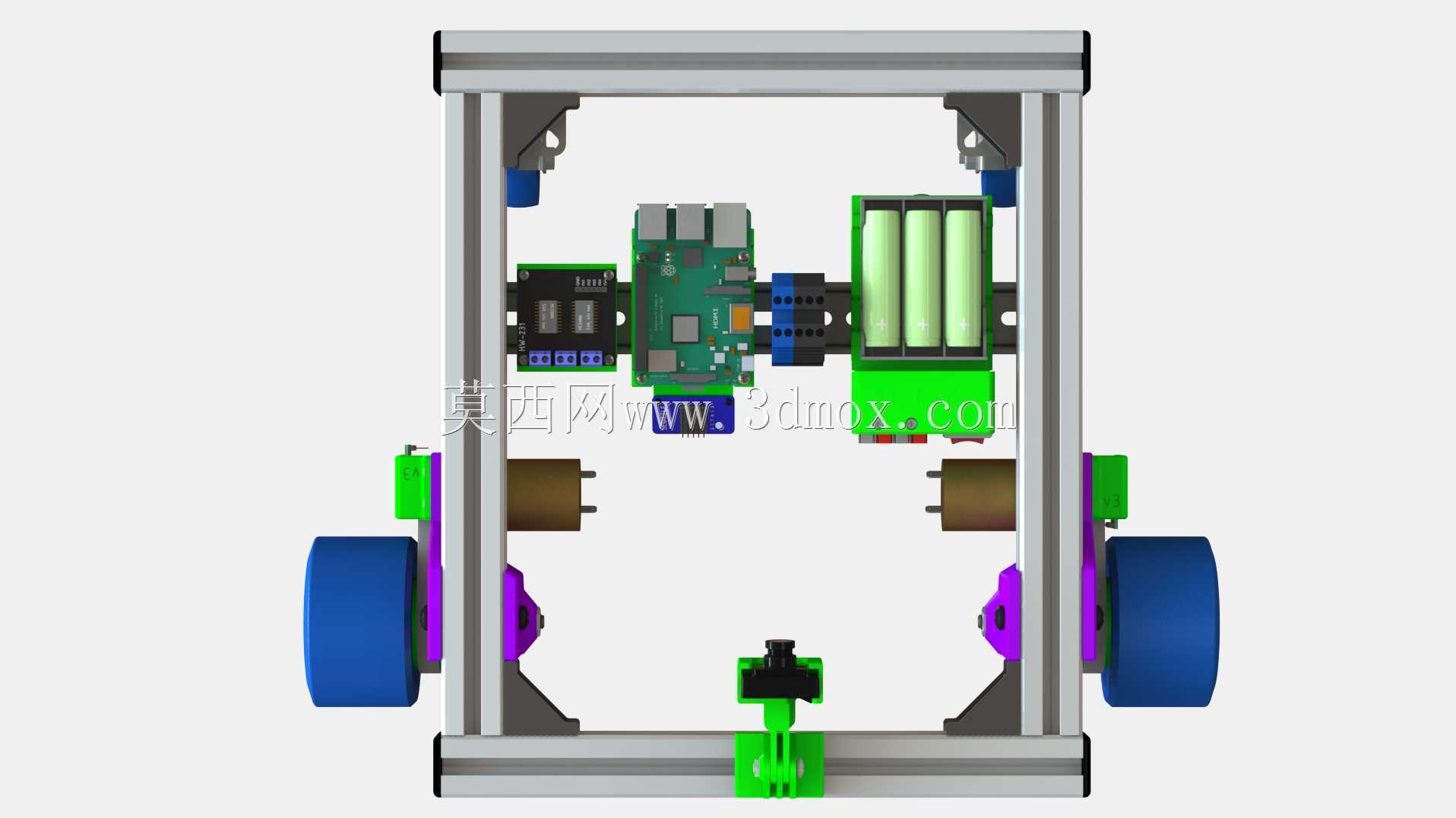

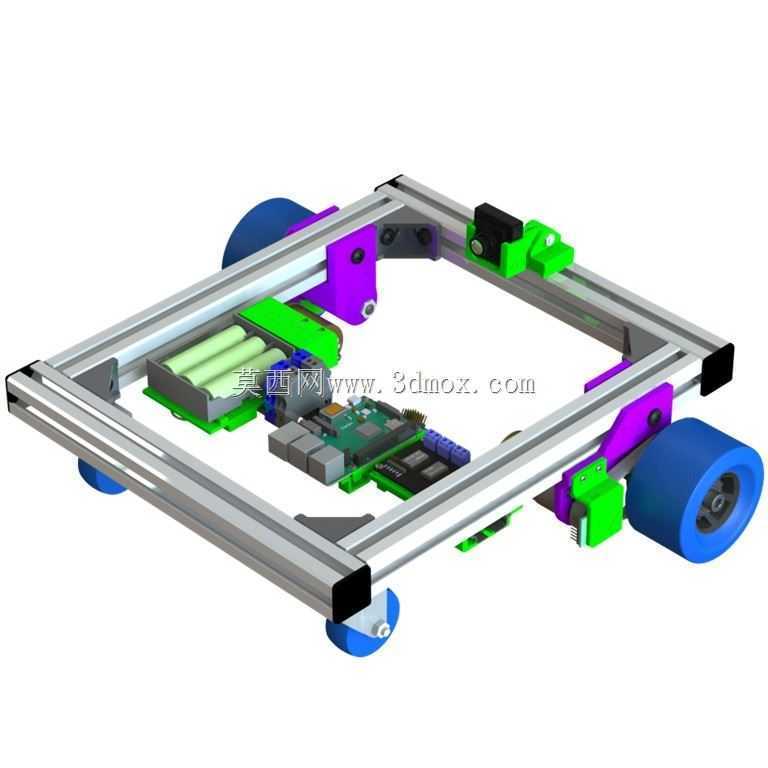

　　轮系部分采用双侧差速驱动布局，驱动轮选用大直径橡胶滚轮，配合尾部万向从动轮实现平面内全向移动，驱动轮安装座通过型材槽位固定，可根据实际负载需求调整轮距，安装边界预留了足够的轮边间隙，避免转向时轮体与框架、外挂元件发生干涉。框架内部采用分层排布逻辑，下层预留电池安装位，可直接固定常规规格的动力锂电池组，中层空间布置主控板、电机驱动板等电控元件，元件安装孔位兼容主流开源硬件的安装尺寸，上层框架平面可拓展搭载机械臂、视觉传感器、载物平台等功能模块，整体框架的长宽尺寸控制在常规桌面级设备的适配范围内，既可以在实验室桌面完成基础功能调试，也能在平整室内地面完成移动作业测试。

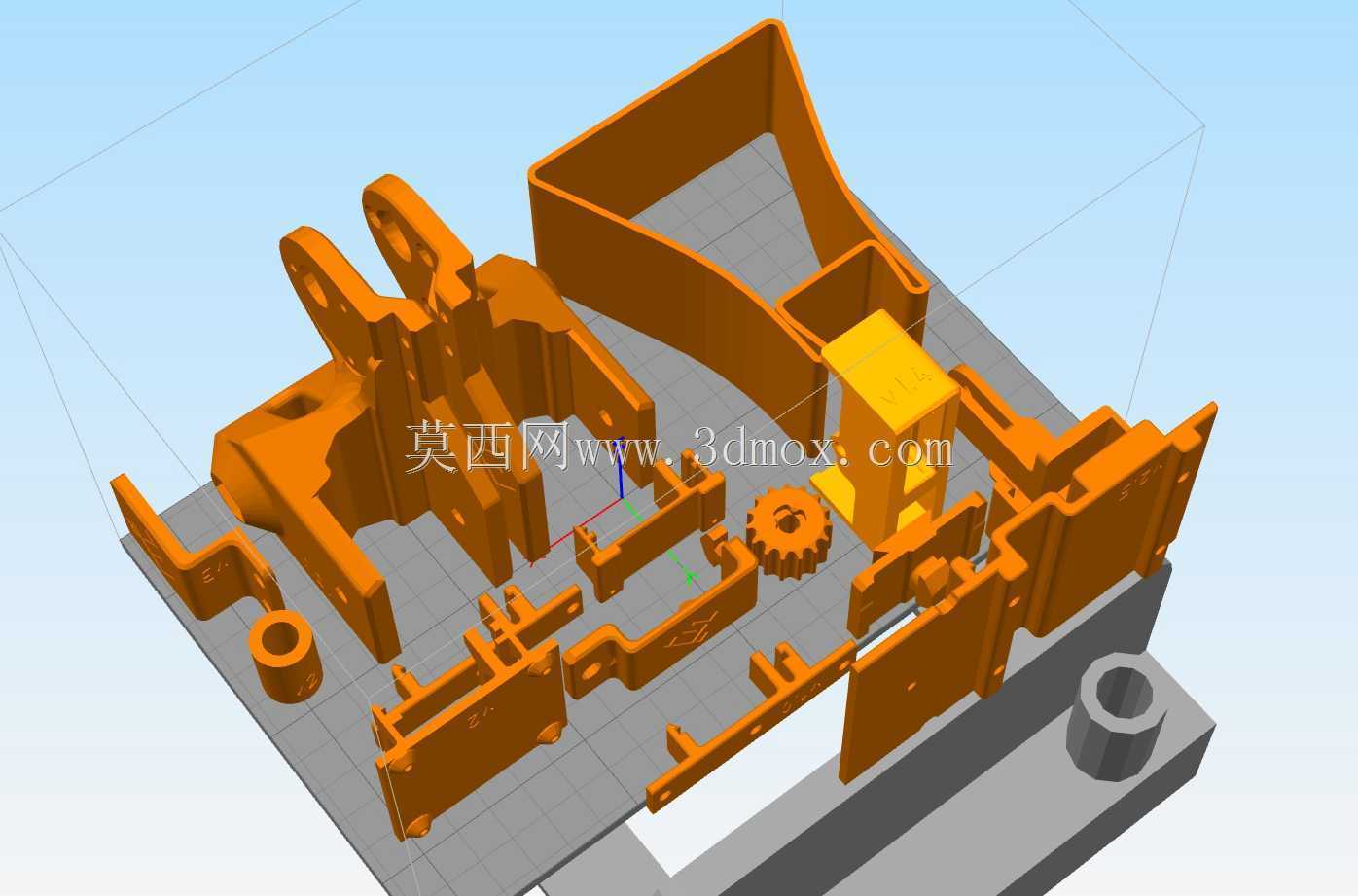

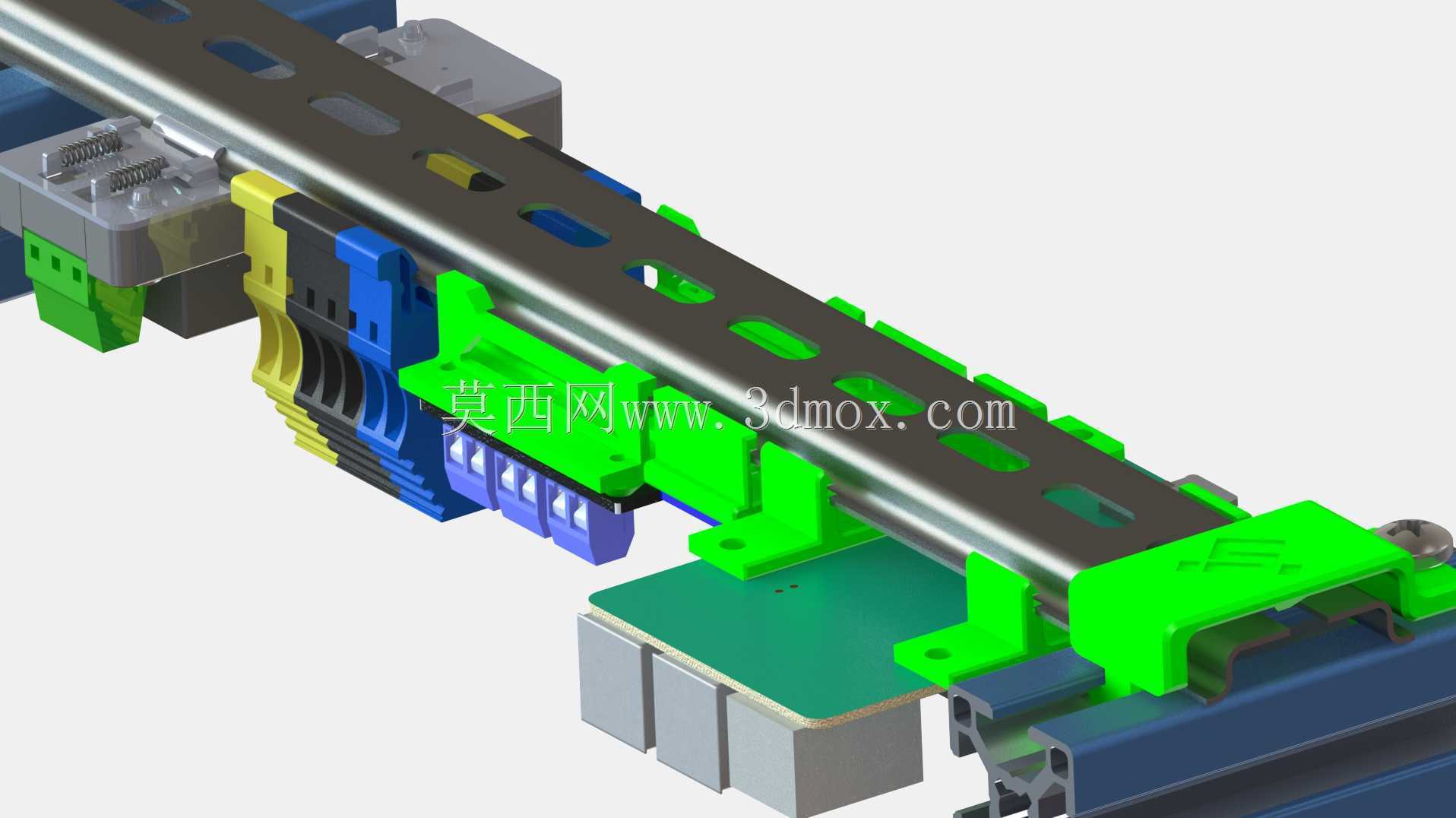

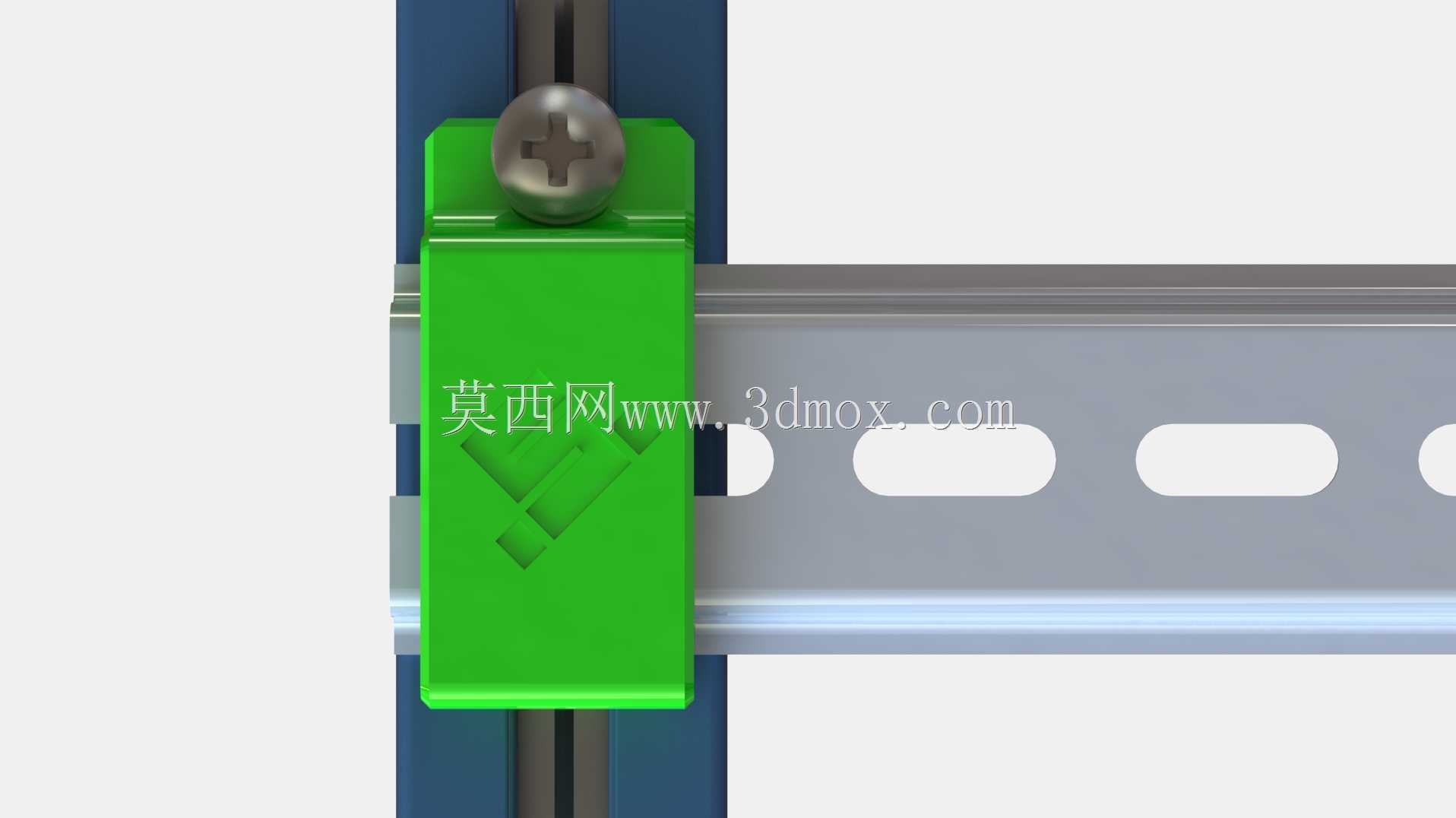

　　设计思路上全程遵循开源硬件的适配逻辑，所有非标准结构件都预留了3D打印的加工余量，不需要开模制作定制零件，使用者只需要采购标准铝型材、标准紧固件、驱动轮组、通用电控元件，配合打印的非标连接件就能完成整机装配，大幅降低了教学场景下的整机制作成本。结构连接位置都做了应力分散设计，驱动轮安装座与型材的接触面增加了贴合垫片，避免长期运行震动导致紧固件松动，电控元件安装位预留了走线槽空间，所有线束都可以沿铝型材内部槽位排布，不会外露干扰移动过程，也能避免轮体碾压线束造成故障。

　　从安装边界来看，框架整体高度预留了足够的上层拓展空间，搭载不同功能模块时不需要重新裁切主体型材，只需要更换对应位置的连接打印件就能完成适配；驱动轮的下探距离经过校准，在平整瓷砖、地坪漆地面都能保持足够的抓地力，万向轮的高度可调，可根据地面平整度微调底盘离地间隙，避免框架底部剐蹭地面凸起。电池安装位设置了快拆结构，不需要拆解框架就能完成电池更换，适配长时间教学演示的续航需求；主控板安装位预留了接口外露空间，调试时不需要拆开框架就能完成接线、程序烧录操作，大幅降低日常调试的操作复杂度。

　　这套结构没有采用一体化焊接或者定制注塑的框架，核心原因就是适配教学场景的改装灵活性，使用者可以根据自己的功能需求，在基础框架上加装各类传感器、执行机构，不需要重新设计主体底盘结构，大幅缩短二次开发的结构设计周期。所有非标连接构件的结构都做了轻量化处理，在保证连接强度的前提下尽可能减少打印材料消耗，同时安装孔位都做了公差适配，常规FDM3D打印机制作的零件就能直接装配，不需要二次打磨、扩孔处理，降低了零件制作的精度要求，适合教学场景下学生自主加工制作。
