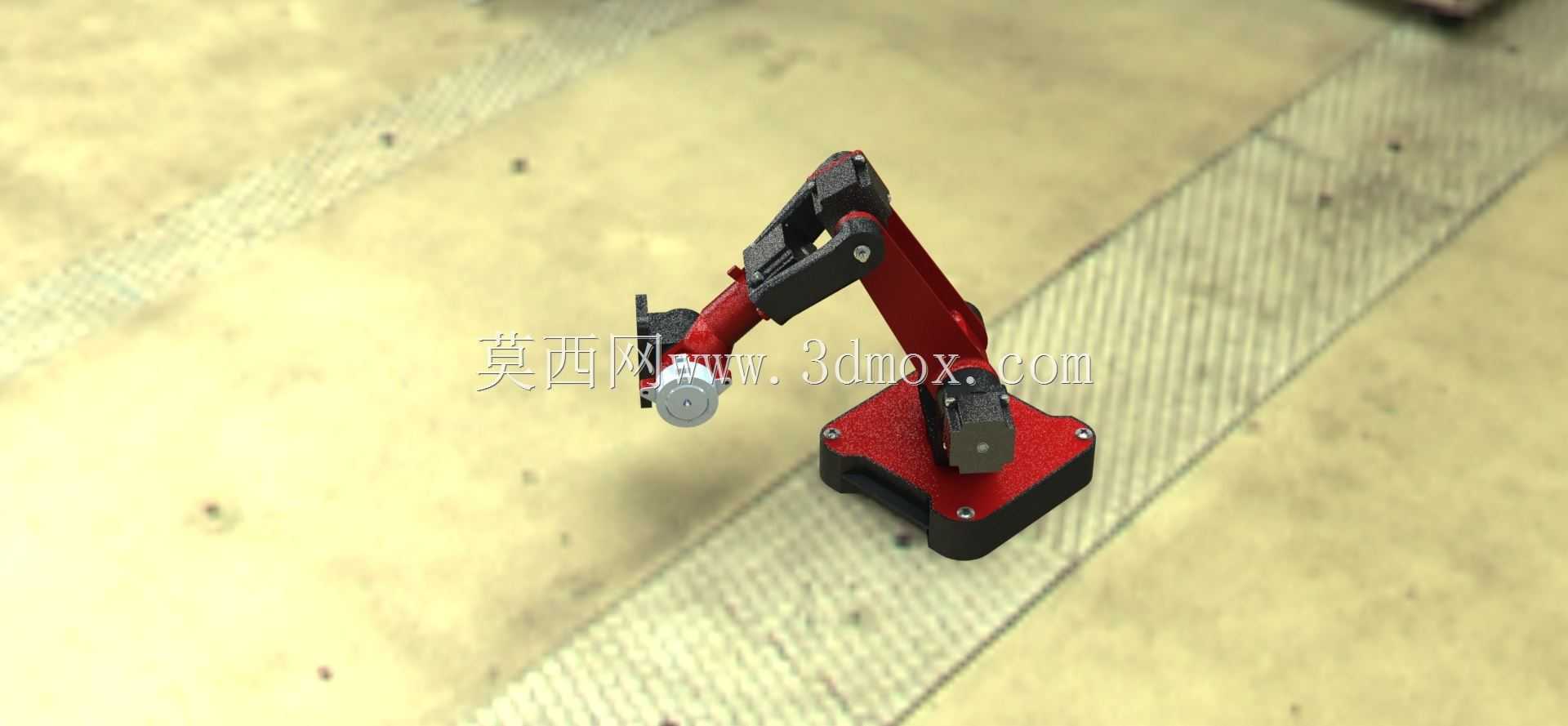

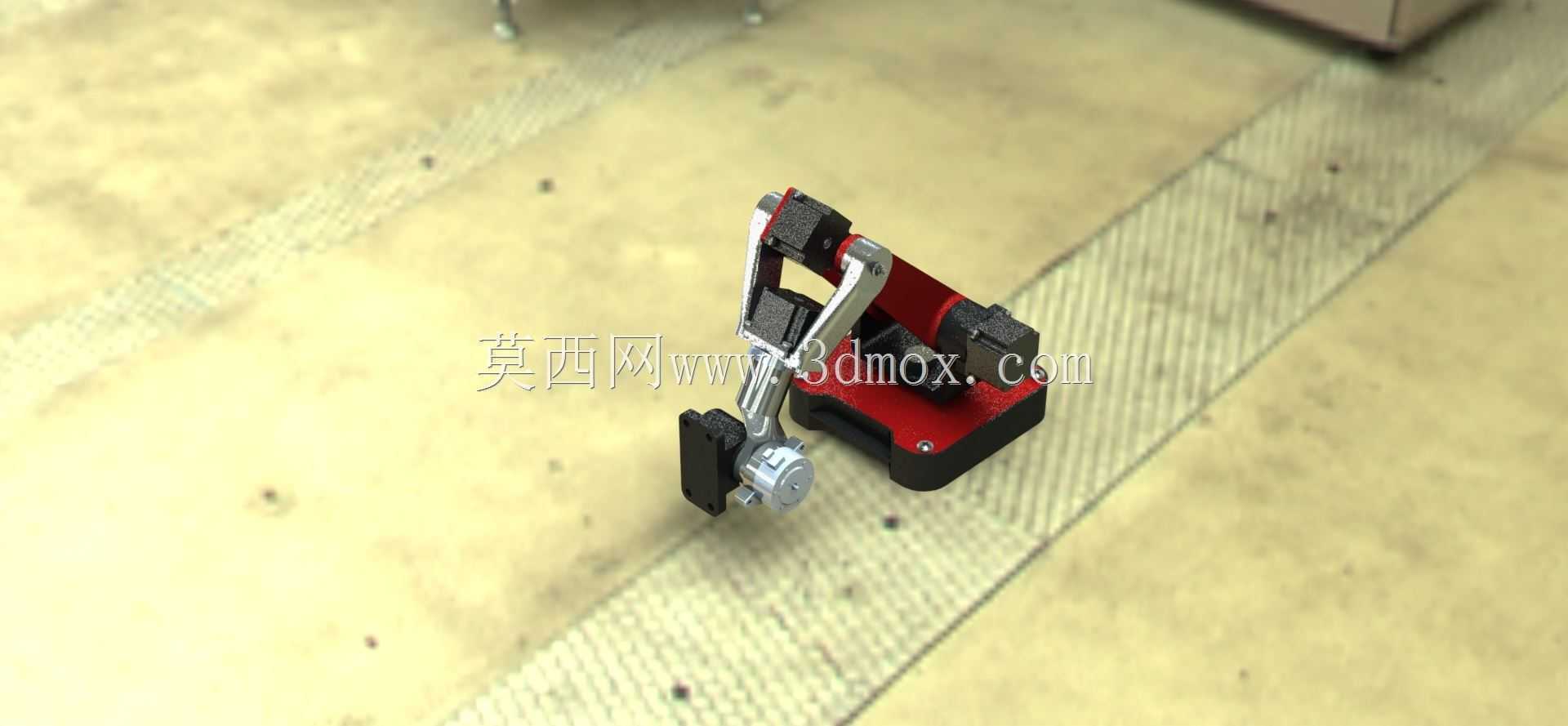

桌面级铰接式轻质物料搬运机械臂

　　这款铰接式多关节机械臂的定位十分明确，就是针对小载荷、近距离的桌面级作业场景开发，日常可覆盖电子元器件分拣、教学实训操作、小型工件工位转运、3D打印成品取放这类对载荷要求不高，但需要一定动作灵活性的作业需求，完全区别于车间里重载、大臂展的工业焊接、码垛机械臂，整体占用空间极小，可直接放置在标准工作台面完成部署，不需要额外做地基固定或者大跨度的安装支架预留。

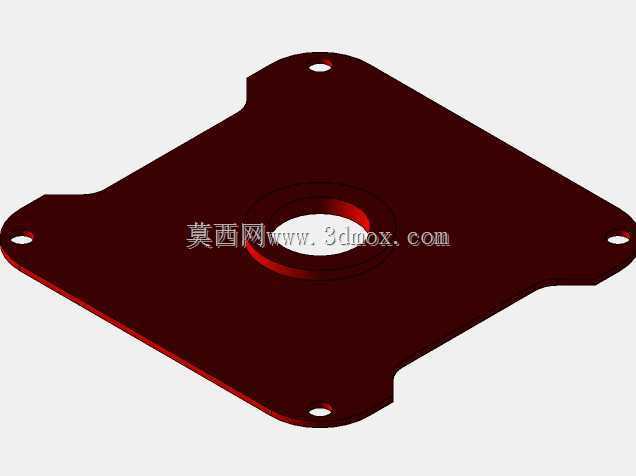

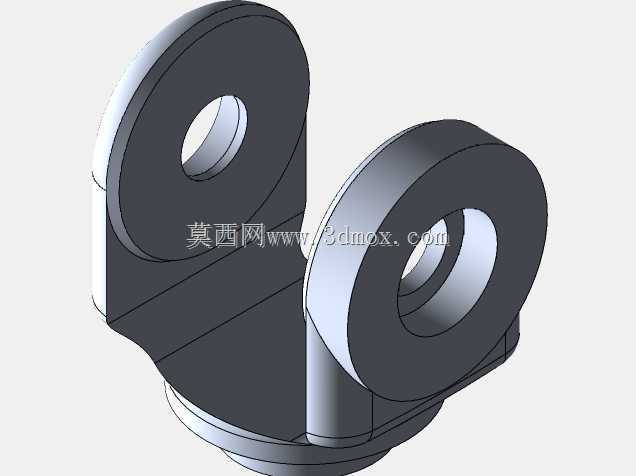

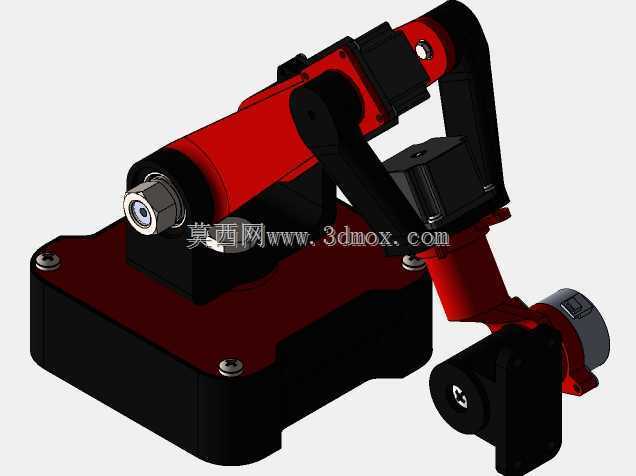

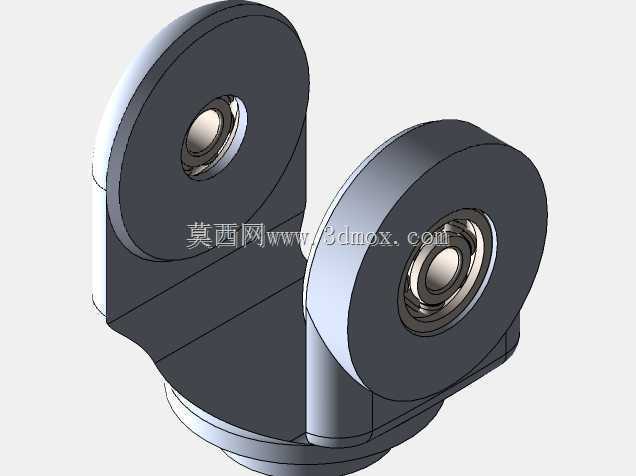

　　从结构设计逻辑来看，整体采用串联铰接的关节布局，从底座回转关节开始，依次布置大臂俯仰关节、小臂俯仰关节、腕部调整关节，每个关节的铰接位置都做了限位结构预留，避免运动过程中出现连杆干涉或者过冲碰损的问题。底座部分采用下宽上窄的配重式结构，底部接触面积足够支撑整机作业时的稳定性，即使末端伸展到最大作业半径位置，也不会出现整机倾翻的风险，不需要额外加装地脚螺栓固定，移动部署十分灵活。大臂和小臂的连杆都做了轻量化的结构优化，在保证结构刚性满足3.5kg以内载荷承载要求的前提下，尽可能削减了连杆的非受力区域材料厚度，既降低了关节驱动的负载压力，也减少了运动过程中的惯量冲击，让关节启停的动作更平稳。

　　实际作业过程中，这款机械臂的作业半径覆盖桌面范围内0.4米以内的环形区域，可完成水平面内的任意角度回转，垂直方向可覆盖底座上方0.05米到0.35米的高度区间，足够应对桌面工位上不同料盒之间的物料转移需求。末端采用标准的快换接口设计，可根据实际作业需求更换夹爪、吸盘、小型工具头这类执行部件，默认配置的平行夹爪可夹持尺寸在10mm到80mm之间的轻质工件，夹取力可根据物料材质做适配调整，避免夹损易碎或者软质的轻型物料。

　　设计阶段特意考虑了教学场景的使用需求，所有关节的铰接结构都做了外露式的设计，学习者可以直观观察到每个关节的运动逻辑、连杆传动的配合关系，也可以很方便地对关节阻尼、连杆长度做微调，来适配不同的作业动作需求。需要注意的是，这款机械臂的初始设计没有做全工况的力学性能闭环验证，力和力矩的安全余量预留相对有限，如果要实际加工制作用于常态化作业，需要针对每个铰接关节的轴销强度、连杆抗弯刚度、驱动件输出扭矩做重新校核，根据实际选用的加工材料、驱动部件参数调整结构尺寸，尤其是末端挂载工具后的整体重心偏移问题，需要额外核算关节的负载上限，避免长期过载运行导致关节磨损加快或者结构变形。

　　安装边界方面，整机底座的安装尺寸仅为A4纸张大小，部署时只需要保证工作台面水平，周边预留100mm的安全间隙避免臂体伸展时碰到周边障碍物即可，不需要复杂的安装调试流程，接电后即可通过预设的动作路径完成重复性的搬运作业，也可以外接控制器做二次开发，实现更复杂的动作序列编排，适配不同的小型作业工位需求。
