便携按压式喷雾包装瓶结构设计

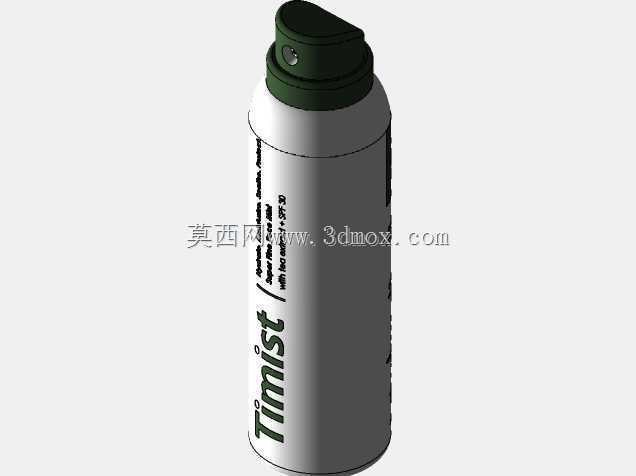

　　日常接触的日化类气雾包装产品里，这类按压式喷雾瓶的结构成熟度直接决定了终端使用体验，从个人护理用品到家居清洁制剂，再到小型医用消杀类产品的分装场景，这类容器的适配覆盖范围极广，小到随身便携的口腔清新剂、定妆喷雾，大到家居用的织物除味剂、屏幕清洁喷剂，都能见到同结构产品的应用。做这个结构的三维建模时，最先要捋顺的是内部承压腔体与喷头组件的配合边界，瓶身主体采用直筒式等壁厚设计，壁厚取值要兼顾内容物的气雾承压需求与手持握持的手感，常规壁厚控制在0.8-1.2mm区间，既可以承受0.3-0.5MPa的内部抛射剂压力，也不会因为瓶壁过厚导致整体重量超标，影响便携属性。瓶身的直筒段没有做多余的异形曲面，

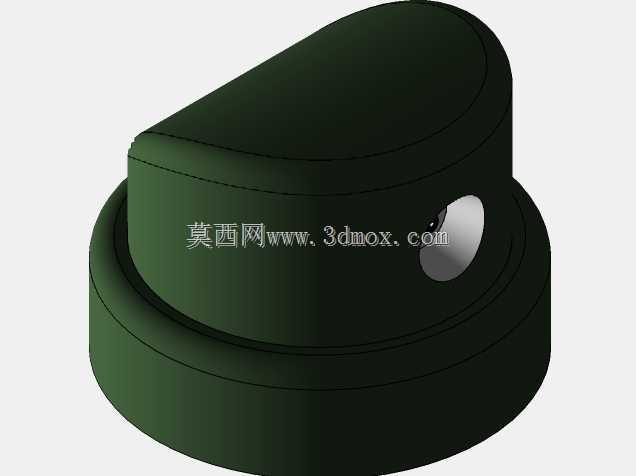

　　一方面是适配自动化灌装生产线的走瓶轨道要求，直壁结构在输送线上的卡滞风险远低于异形瓶，另一方面直壁结构的标签粘贴平整度更好，不管是套标还是不干胶贴标，都不会出现曲面褶皱导致的标识错位问题。喷头部分的结构是整个设计的核心，按压式泵头的行程要控制在3-5mm，按压力度设置在15-20N区间，这个力度区间适配绝大多数成年人的手指按压力度，不会出现按动费力或者误触喷液的问题；喷头的导流槽做了0.3mm的等截面流道设计，配合喷嘴处的0.15mm喷孔，能够保证喷出的液体形成均匀的扇形雾化面，雾化颗粒直径控制在50-80μm，既不会因为颗粒过大导致喷在皮肤或者物体表面形成液滴流淌，也不会因为颗粒过细导致喷雾飘散范围过大，污染周边非目标区域。

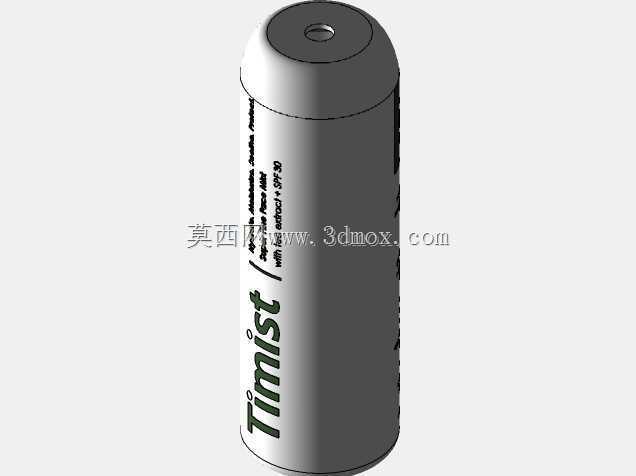

　　泵头与瓶身的连接采用标准的卡口式密封结构，配合丁腈橡胶密封圈，密封面的压缩量设置在0.25mm，既可以保证长期存储时的气密性，避免抛射剂泄漏导致产品失效，也不会因为密封过紧导致生产线上的泵头压装工序出现装配不良。瓶肩位置做了R5的圆弧过渡，一方面是消除直筒与瓶口连接处的应力集中，避免灌装或者运输过程中出现瓶肩开裂的问题，另一方面圆弧过渡的结构在用户手持时不会有硌手的棱角，握持体验更顺滑。考虑到随身放置在包内的使用场景，泵头外侧设计了一体式的保护盖，保护盖与泵头采用卡扣配合，扣合后的间隙控制在0.1mm以内，能够避免包内其他物品挤压泵头导致的误喷漏液，保护盖的外侧做了细微的防滑纹理，用户单手就可以完成开盖与扣合的操作，不需要双手配合。

　　整个瓶体的总高度控制在150mm左右，瓶身直径52mm，这个尺寸刚好可以适配常规的牛仔裤口袋、随身小包的侧袋尺寸，便携性拉满；瓶身底部做了内凹的底拱设计，底拱深度5mm，这个结构一方面可以增强瓶底的承压能力，避免内部压力导致瓶底外凸放置不稳，另一方面内凹的底结构可以在堆叠放置时与下方瓶的泵头形成定位配合，仓储运输时的堆叠稳定性更好，不会出现滑垛问题。建模过程中特意核对了各部件的装配公差，泵头的运动部件与固定件之间的间隙设置在0.05mm，既保证按动时没有卡滞感，也不会因为间隙过大导致液体从配合缝隙渗漏；瓶身的内壁做了镜面级的曲面顺滑处理，避免内容物残留在内壁上，保证内容物可以充分利用，减少残留浪费。另外，整个结构的所有零部件都适配常规的注塑与吹塑加工工艺，没有倒扣或者无法脱模的结构，瓶身采用PET吹塑成型，泵头组件采用PP注塑成型，密封圈采用标准丁腈橡胶件，所有零部件都可以实现规模化量产，不需要开发特殊的加工工艺，量产成本控制在较低区间，适配日化快消品的成本控制要求。从实际使用的场景出发，这个结构还考虑了不同温度环境下的适应性，在-10℃到45℃的环境温度区间内，瓶身材料的形变率控制在1%以内，密封结构不会因为温度变化出现失效，不管是冬季放在户外口袋里，还是夏季放在车内，都不会出现漏液或者瓶身变形的问题。
