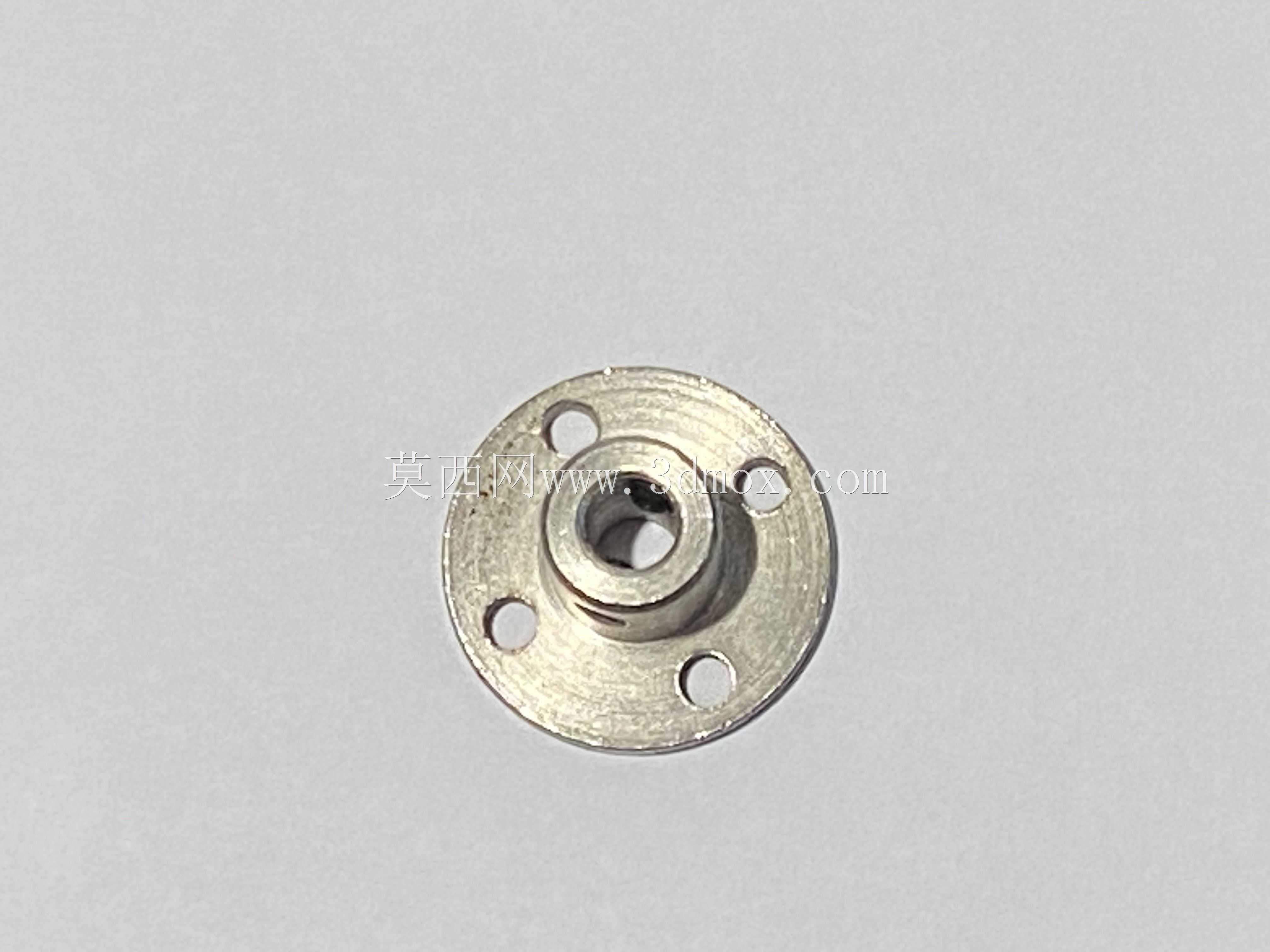

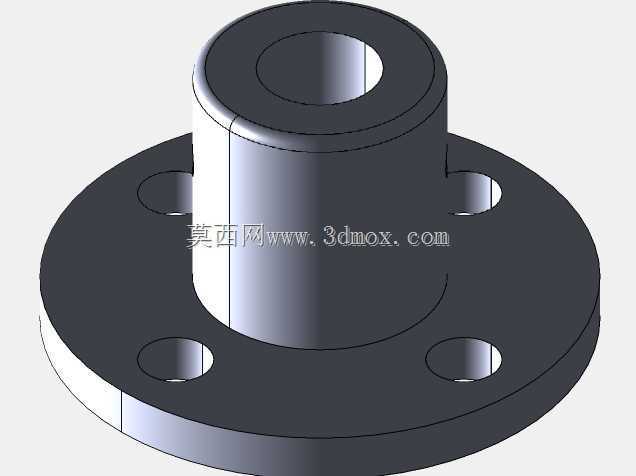

适配步进电机的5mm规格安装法兰结构件

　　在小型自动化执行机构、桌面级机械臂、3D打印传动单元、小型物料分拣模组这类对安装同轴度有明确要求的场景里，电机输出端的连接法兰是决定传动稳定性的核心基础零件，很多初次搭建小型运动机构的工程师容易忽略法兰的安装公差匹配，最后出现电机轴偏心、传动带跳动、负载运行抖动的问题，反而要花数倍时间排查故障点。这款5mm规格的法兰，核心适配场景就是NEMA17规格42步进电机以及28BYJ-48减速步进电机的输出端连接，日常做小型机器人关节、直线滑台传动端、舵机扩展连接结构的时候，这类法兰是替代定制加工件、缩短项目装配周期的常用标准连接件。从实际功能来看，这个法兰承担了三个核心作用：首先是作为电机轴与外接负载的定位基准，中心的轴孔与电机输出轴采用过渡配合设计，装配时不需要额外做轴面打磨，只要对准键槽位置推入，再通过侧面的顶丝锁紧就能完成轴向上的固定，不会出现运行过程中法兰与电机轴相对打滑的问题；其次是作为负载端的安装载体，法兰盘面上均匀分布的四个安装孔，刚好对应两类适配电机的端面安装孔位，不需要额外做转接板，直接用对应规格的内六角螺丝就能把法兰牢牢固定在电机端面上，保证法兰盘面与电机轴的垂直度控制在合理公差范围内；最后是作为传动缓冲的过渡结构，法兰本身的金属材质刚性足够，能承接小型负载的径向与轴向力，避免电机轴直接承受外力导致的轴承磨损，延长电机的实际使用寿命。从设计思路上看，这款法兰没有做多余的减重或者异形结构，

　　完全围绕两类常用小型步进电机的安装边界做匹配：中心轴孔的内径严格对应5mm的电机轴径，孔壁的粗糙度控制在适合过渡配合的区间，既不会因为间隙过大出现同轴度偏差，也不会因为过盈量太大导致装配时需要敲击损伤电机轴承；法兰盘的外径尺寸刚好覆盖两类电机的端面安装孔分布圆，四个安装孔的位置度公差控制在0.05mm以内，保证安装时螺丝可以顺畅穿入，不会出现别劲的情况；盘面中间的凸台高度做了精准控制，装配后凸台端面刚好和电机输出轴的轴肩贴合，不需要额外加调整垫片就能保证轴向定位准确，避免法兰装偏导致的转动偏心。实际选型使用的时候，需要先确认自身所用电机的轴径是否为5mm，同时核对电机端面的安装孔距是否和法兰孔位匹配：

　　NEMA17电机的安装孔分布圆为31mm，28BYJ-48电机的安装孔位也刚好对应法兰上的孔位，两类电机都可以直接安装，不需要二次打孔。装配过程中要注意，先把法兰套入电机轴，确认凸台完全贴合电机端面之后，再交替拧紧四个安装螺丝，避免单个螺丝先拧紧导致法兰盘面倾斜，最后再锁紧轴孔侧面的顶丝，如果是带动同步轮、连杆这类有较高同轴度要求的负载，可以在装配后用百分表打一下法兰外圆的径向跳动，正常情况下跳动值不会超过0.03mm，完全能满足小型传动机构的精度要求。在日常的小型自动化项目里，这类标准法兰的应用场景非常广：做桌面级机械臂的关节连接时，可以用法兰把机械臂臂杆和步进电机输出端连接，保证臂杆转动的同轴度；做小型传送带模组的时候，

　　可以用法兰把主动辊筒和电机轴连接，避免辊筒转动时出现窜动；做教育类机器人套件的时候，这类统一规格的法兰可以大幅降低装配难度，不需要学生单独做机加工件就能完成整体结构搭建。和市面上常见的3D打印法兰件相比，金属材质的这款法兰在刚性、耐磨损、长期使用形变量上有明显优势，不会因为长期承受负载出现孔位变大、轴孔松动的问题，适合需要长期连续运行的小型设备使用。设计这类标准连接件的时候，最核心的要点就是严格匹配通用电机的安装尺寸边界，不能随意改动孔位距离、轴孔直径、凸台高度这些关键参数，否则就会出现安装不上、装配后偏心的问题，这款法兰的所有尺寸都是围绕两类常用小型步进电机的出厂安装参数做的匹配，不需要二次修改就能直接用于项目装配，能帮结构工程师省掉单独画图、送加工厂做单件加工的时间成本，尤其是在做原型机验证阶段，用这类标准件可以快速完成结构搭建，把更多精力放在传动逻辑、负载匹配这些核心设计环节上。
