便携式USB血糖监测仪外观结构设计

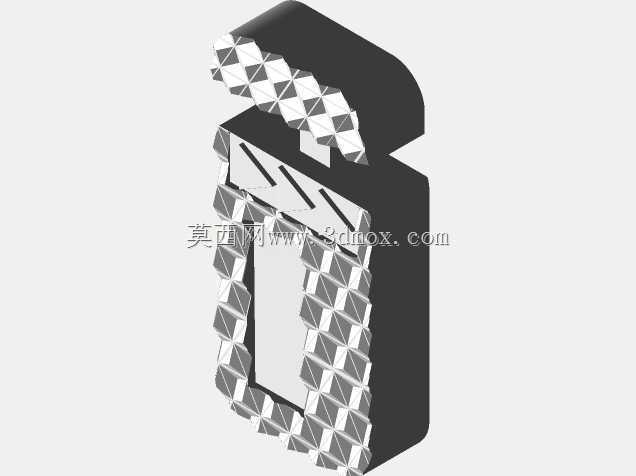

　　这款血糖监测设备的结构设计完全围绕日常高频自测场景展开，区别于传统台式检测设备的笨重形态，整体采用分体式结构布局，主体检测端与采血端防护盖通过插接结构配合，无需额外卡扣即可实现稳固扣合，日常放置于随身口袋、通勤包内时不会出现盖体松脱脱落的问题，适配居家日常监测、外出差旅随行、办公场景临时检测等多元使用场景，覆盖糖尿病患者日常血糖跟踪、糖耐量异常人群定期监测等实际使用需求。设备正面集成低功耗段码显示屏，屏幕区域做内凹下沉设计，边缘预留0.8mm的防护凸边，即使设备正面朝下放置于桌面，屏幕表面也不会直接与接触面产生摩擦刮花，屏幕显示区域做了高对比度调校，无需额外背光即可在自然光下清晰读取血糖数值，满足中老年用户的视觉识别需求。

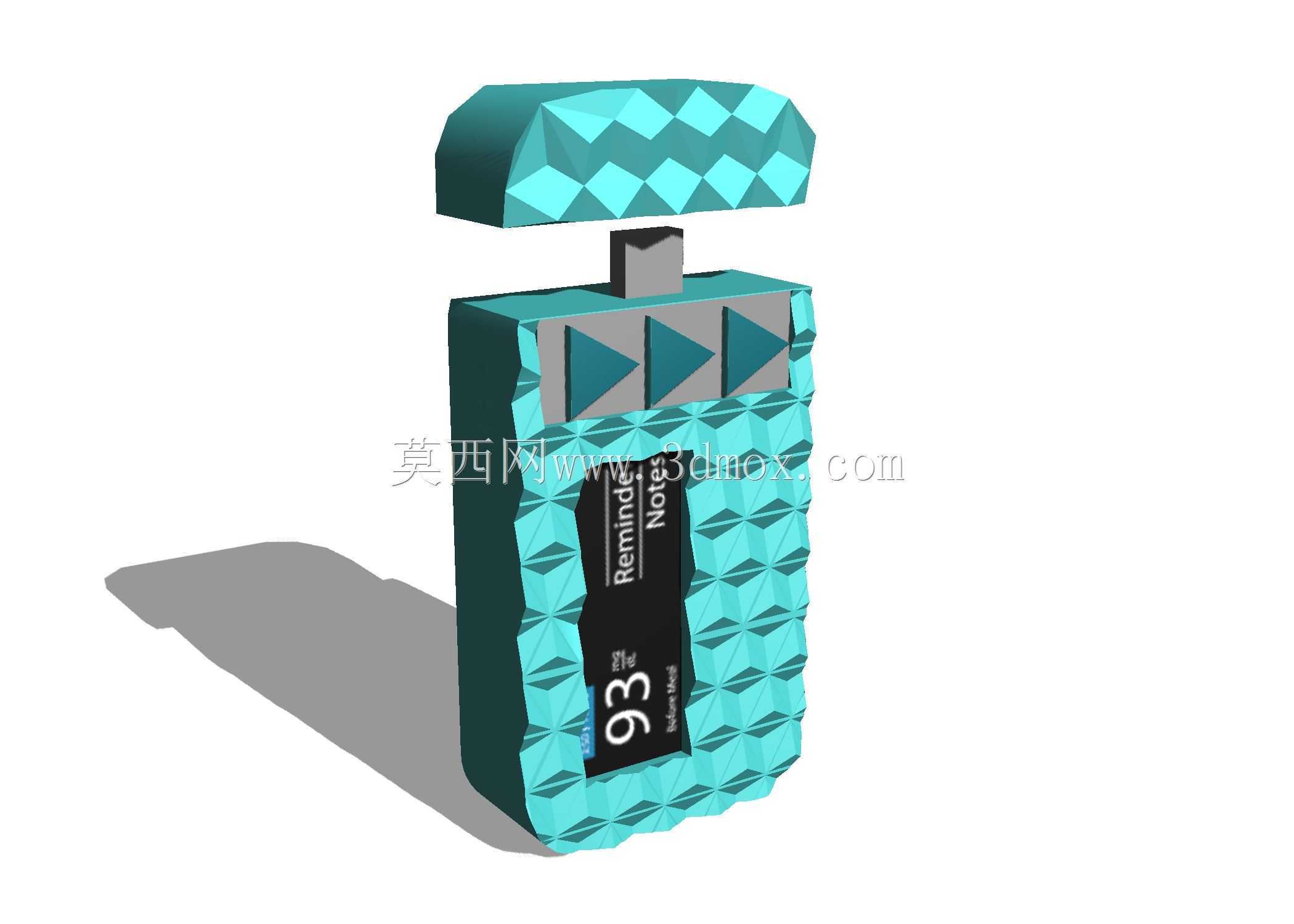

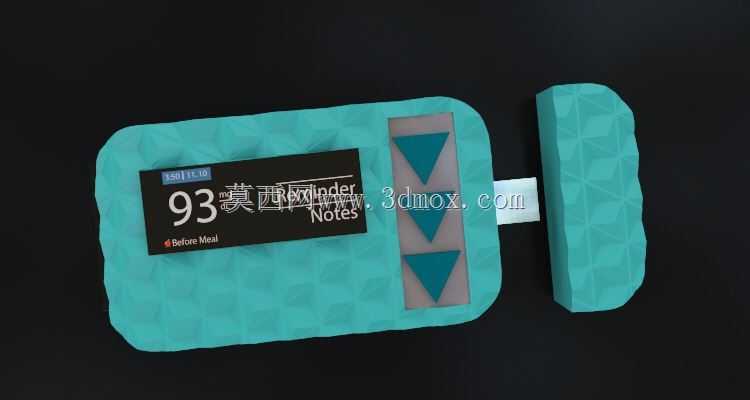

　　操作按键区域采用三个竖向排列的三角造型凸起按键，按键表面做菱形防滑纹理处理，按键触发行程设置为1.2mm，触发反馈清晰，用户即使指尖沾有少量汗液、或者冬季佩戴薄款手套操作，也能准确触发对应功能，不会出现误触、漏触的问题。设备侧面预留标准USB接口，无需额外配置专用充电线材，可直接接驳通用USB充电头、电脑USB端口、移动电源等常见供电设备完成充电，同时支持检测数据通过USB接口直连传输至终端设备，省去额外配对连接的操作步骤，降低老年用户的使用门槛。设备外壳整体采用菱格纹理表面处理，既提升了手持时的摩擦力，避免手持检测过程中设备滑落，也能掩盖日常使用产生的细微划痕，长期使用后外观不会出现明显的老旧痕迹。

　　结构设计阶段充分考虑手持操作的人机尺寸，主体握持区域的宽度设置为62mm，厚度控制在18mm，单手握持时拇指可自然覆盖操作按键区域，无需调整握持姿势即可完成全部检测操作，适配不同手型的用户使用。分体式的防护盖内部预留采血针、一次性试纸的收纳空间，日常外出时无需额外携带收纳包，即可将检测所需的配套耗材与主机整合携带，避免耗材遗漏影响检测。设备内部的电路板安装位做了限位筋设计，电路板与外壳内壁之间预留1mm的缓冲间隙，即使设备从1.2米高度意外跌落至硬质地面，内部电路板也不会直接受到刚性冲击，降低设备损坏概率。显示屏与外壳的装配缝隙控制在0.15mm以内，可有效阻挡日常使用中的灰尘、少量泼溅液体进入设备内部，

　　提升设备在复杂使用环境下的可靠性。设备的边角全部做R3.5mm的圆角过渡处理，没有尖锐棱角，手持接触时不会产生硌手感，放置于包内也不会刮损其他随身物品。结构设计阶段同步考虑了3D打印原型验证的工艺可行性，所有壳体壁厚统一设置为2mm，没有小于0.5mm的细微薄壁结构，打印过程中不会出现结构变形、断料的问题，支撑结构拆除后表面处理工作量小，可快速完成功能原型的制作验证。设备的USB接口位置做了导向斜面设计，插接数据线时无需刻意对准即可顺利插入，减少接口反复插拔产生的磨损，提升接口的使用寿命。
