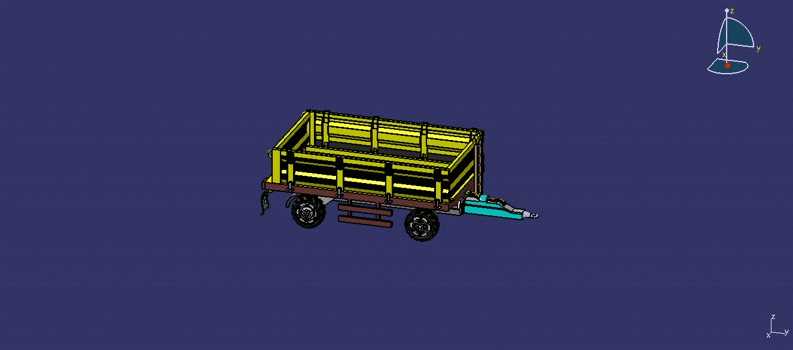

带牵引结构栏板货运拖挂车厢三维设计

　　这款栏板式牵引拖挂车厢，主要适配小型动力牵引设备，应用在厂区内部物料周转、农场短途农资转运、景区园区物资补给等场景，解决短距离零散货物的转运需求，相比大型货运车辆，它的转弯半径更小，对通行道路宽度要求更低，能进入狭窄的巷道、田间便道完成运输作业。从结构设计来看，整体采用栏板围合的承载形式，四周的栏板采用等距加强筋布局，既可以降低整体自重，又能保证栏板在装载散状货物时不会出现侧向变形，栏板的高度设定兼顾了散料堆放防洒落和大件货物装卸的便利性，不需要额外加装围挡就能承载袋装、箱装以及零散堆放的物料。底盘部分采用双轴轮式布局，轮距匹配常规非道路通行的宽度要求，轮胎选用小直径实心橡胶轮结构，适配硬化路面或者平整非铺装路面的行驶需求，

　　轮组安装位置预留了足够的减震间隙，避免行驶过程中轮组和底盘主梁发生运动干涉。牵引连接结构设置在车厢前端，采用插销式牵引接头，接头的连接高度匹配常规小型牵引车、手扶动力设备的牵引座高度，安装时只需要对准插销孔插入固定销即可完成挂接，不需要额外的辅助工具，挂接后牵引接头保留了一定的上下摆动自由度，能适应路面存在小幅起伏的通行场景，避免牵引部位因为路面颠簸出现应力集中断裂的问题。车厢底板采用框架式承载结构，底部的横梁按照等间距排布，横梁的截面尺寸经过受力校核，在额定承载状态下底板的挠度变形量控制在允许范围内，不会因为长期承载出现底板凹陷变形的问题。设计过程中优先考虑了结构的易维护性，轮组的轴承座采用外露式安装结构，后期加注润滑脂、

　　更换轮胎都不需要拆解底盘主体结构，栏板和底板的连接采用可拆卸螺栓固定，当某一块栏板出现碰撞变形时，可以单独拆解更换，不需要整体更换厢体结构。从安装边界来看，整车的宽度控制在1.2米以内，长度不含牵引结构控制在2米以内，整体高度不超过1.2米，既能保证足够的装载容积，又能满足大部分厂区通道、园区便道的通行限宽要求，牵引结构的长度预留了足够的安全距离，挂接后牵引车转向时，车厢前轮不会和牵引车尾部发生碰撞。车厢尾部预留了可选装的尾灯安装位，当需要在公共道路短距离通行时，可以加装警示灯组提升行驶安全性，栏板的上沿预留了绳索挂钩点位，装载超高或者易滑落的货物时，可以直接用绑带穿过挂钩完成货物固定，不需要额外焊接挂点。在受力设计上，

　　整个底盘的主梁采用矩形截面型钢，主梁从牵引端一直延伸到车厢尾部，形成完整的纵向受力传力路径，牵引部位的受力可以直接通过主梁传递到整个底盘框架，不会出现局部应力过大的问题，轮组的安装支架焊接在主梁下方，支架和主梁之间增加了三角形加强筋，提升轮组部位的承载能力，避免重载情况下轮组支架出现开焊变形。栏板的各个拼接部位都采用满焊处理，焊接后打磨掉焊渣做平整处理，避免存在尖锐棱角划伤装卸人员，厢体内部的底板做了防滑纹理设计，货物放置在底板上不会因为车辆起步刹车出现滑动移位。这款拖挂车厢没有设置复杂的自卸结构，整体结构简单可靠，故障率低，适合使用频率高、维护条件有限的场景，日常使用只需要定期检查轮组轴承润滑情况、牵引销的磨损情况即可，不需要复杂的保养流程。
