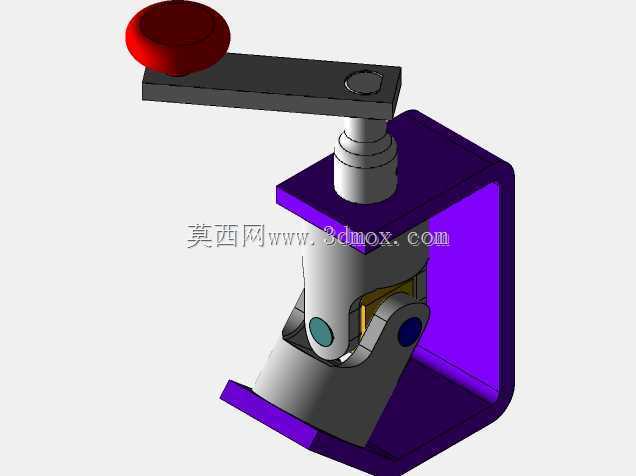

带红色操作手柄的手动压紧夹具结构

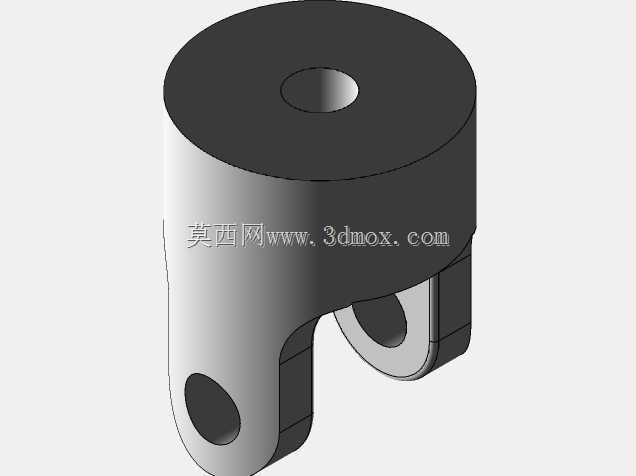

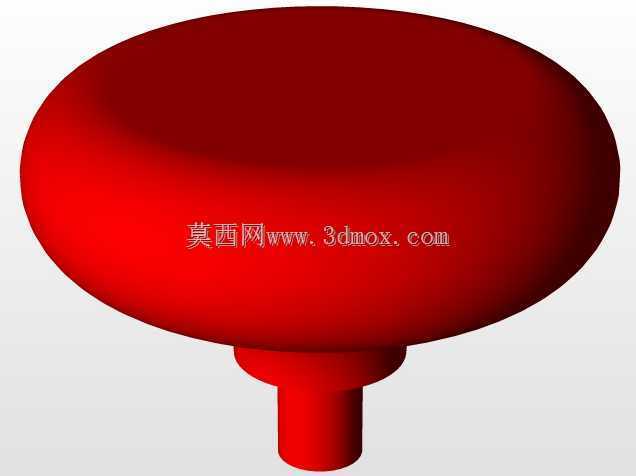

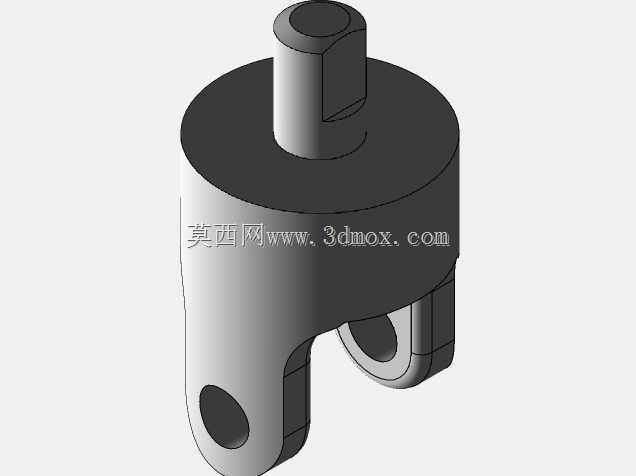

　　在小型零件装配、工位临时压紧、电子元器件压装这类需要小行程手动施压的作业场景里，这类手动压紧结构的使用频率远高于气动或液压压紧单元，毕竟它不需要外接动力源，单靠操作人员扳动手柄就能完成压紧与释放动作，适配零散工位、小批量试制线的灵活作业需求。从结构组成来看，顶部的红色蘑菇头手柄是操作人员直接施力的部位，做了大直径的圆弧端头设计，扳动时手掌受力面积更大，长时间操作也不会出现局部压痕，手柄杆采用扁平的矩形截面，相比圆杆能承受更大的扳动扭矩，不会在反复施力过程中出现杆体扭转变形。手柄下方连接的是竖向的压杆，压杆和下方的铰接压头之间做了销轴连接，压头的接触端面做了微弧处理，压紧工件时不会因为压杆的摆动角度在工件表面划出硬划痕，

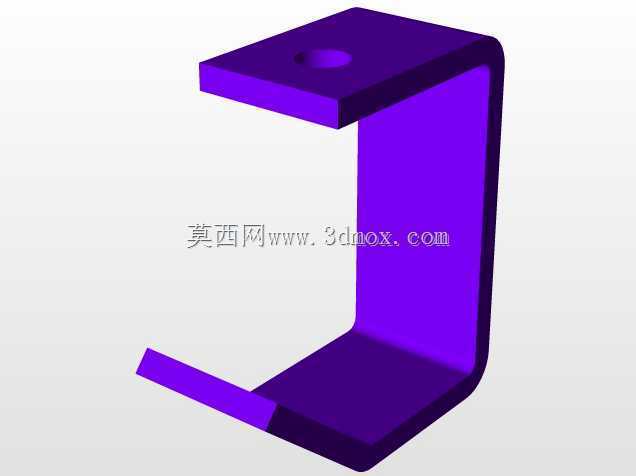

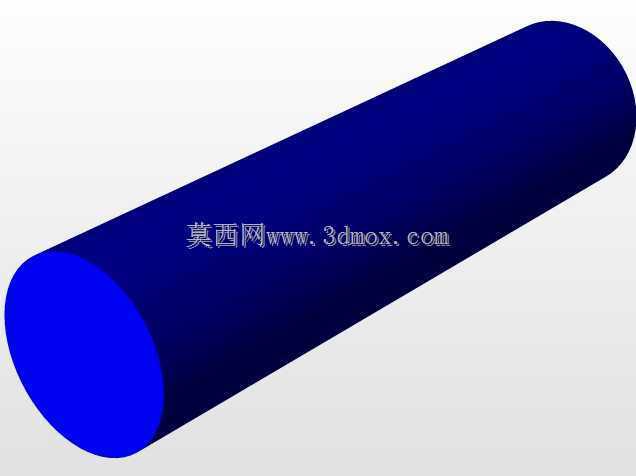

　　铰接结构也能自动适配工件表面的微小角度偏差，保证压紧力均匀分布在接触面上，不会出现局部压应力过大压伤工件的问题。外侧的紫色U型支架是整个结构的承载基体，支架的两个侧边分别预留了销轴安装孔，用来固定内部的铰接传动组件，支架的底部是平直的安装基面，上面预留了两个沉头安装孔，可以直接通过内六角螺丝固定在工作台面、工装基板或者流水线的工位架上，安装时不需要额外做适配加工，只要保证安装基面的平面度在0.1mm以内，就能避免支架受力后出现歪斜。设计这类手动压紧结构的时候，首先要核算的是手柄的力臂长度，力臂太短会导致操作人员需要施加很大的力才能达到需要的压紧力，力臂太长则会让整体结构占用的操作空间变大，容易和工位上的其他工装、工具产生干涉，

　　这个结构的手柄长度刚好控制在压杆行程的3.5倍左右，按照普通人单手200N的扳动力计算，压头端能输出接近700N的压紧力，足够覆盖塑料件压合、薄金属片定位、线路板插件固定这类常规作业的压力需求。传动部分的铰接点位置做了反复优化，当手柄扳到竖直向下的压紧位置时，铰接点刚好越过压杆的受力中心线，形成机械自锁，就算操作人员松开手柄，压头也不会因为工件的反弹力自动松脱，不需要额外增加锁止结构，就能保证压紧状态的稳定性，释放的时候只要稍微向上扳动手柄，就能快速脱开自锁，压头在内部复位件的作用下自动抬升，留出足够的工件取放空间。安装边界方面，整个结构的横向宽度控制在120mm以内，竖向总高度在手柄抬起的状态下不超过180mm，

　　压头的有效工作行程是15mm，适配厚度在5mm到20mm之间的工件压紧作业，安装时需要在支架后方预留至少80mm的手柄扳动空间，避免手柄扳动过程中碰到后方的设备或者挡板。日常使用中，铰接销轴的位置需要定期涂抹少量润滑脂，减少反复转动带来的磨损，压头的接触端面可以根据被压工件的材质更换橡胶垫、聚氨酯垫等不同材质的缓冲头，避免压伤软质工件表面，整个结构没有复杂的密封件或者易损件，只要销轴没有出现明显的磨损间隙，就能长期稳定使用，维护成本极低，非常适合各类小型加工、装配工位作为临时压紧定位构件使用。
