便携式比例电磁阀开源呼吸机集成结构

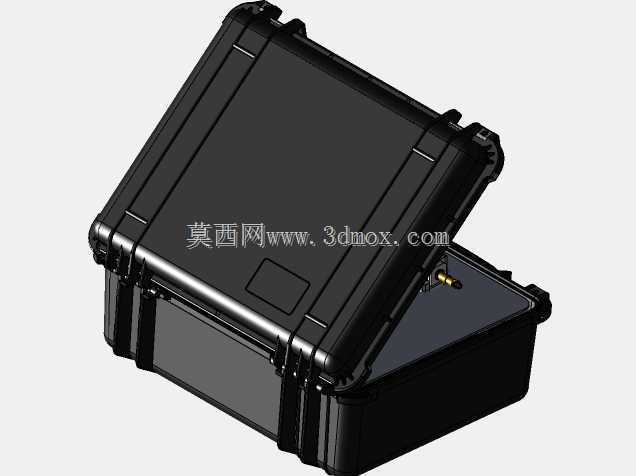

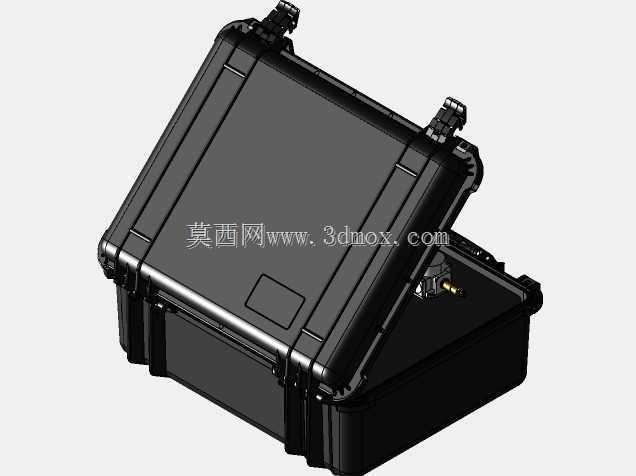

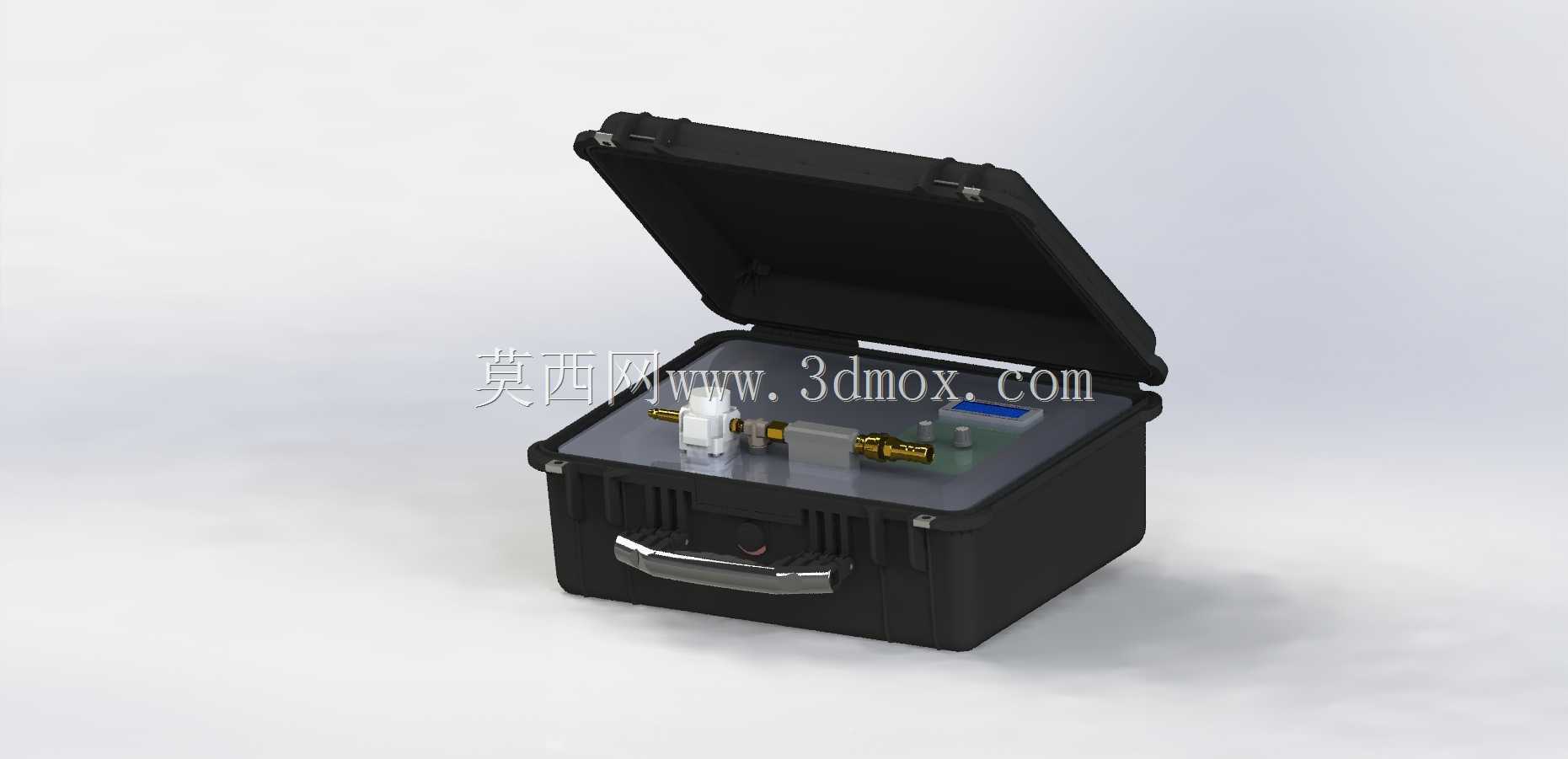

　　这套集成式气路设备的核心载体选用了高强度工程塑料防护箱作为承载基体，这类箱体本身具备IP65级别的密封防护能力，边角带有全包胶防撞结构，自带的金属提手与锁扣结构能够满足户外转运、应急场景下的快速部署需求，箱体内部预留的安装空间经过合理分区，所有气路元件、控制模块都通过内嵌的安装板固定，避免转运过程中元件移位导致的气路泄漏或接线松脱。从实际应用场景来看，这类开源设计的呼吸支持设备主要面向应急医疗储备、基层医疗点临时供氧支持、户外救援场景下的紧急呼吸辅助，区别于传统大型固定式呼吸机的复杂管路布局，这套集成结构将所有核心元件整合在单个便携箱内，开箱即可快速完成管路连接投入使用，不需要额外的安装台架或固定支架。

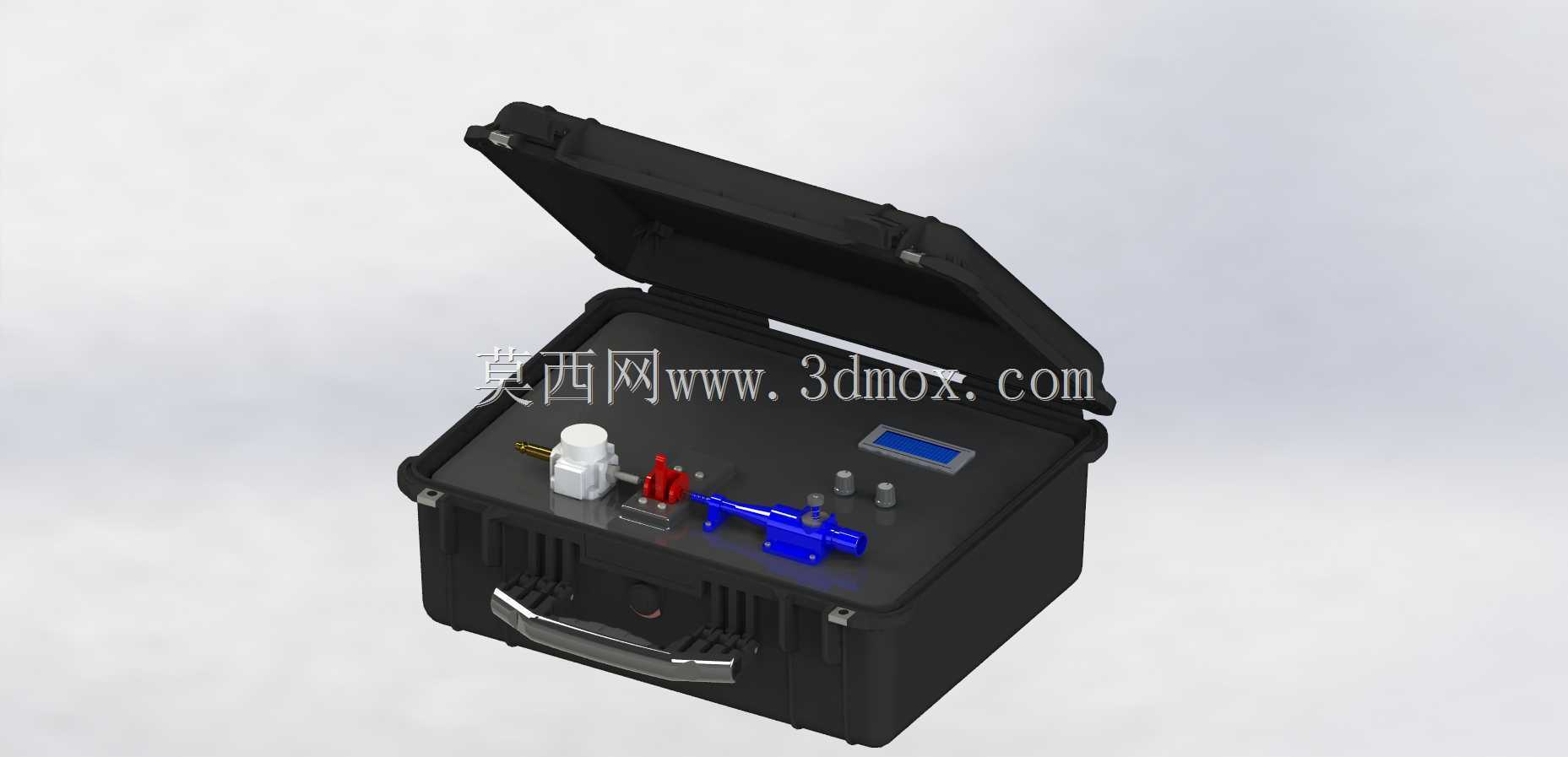

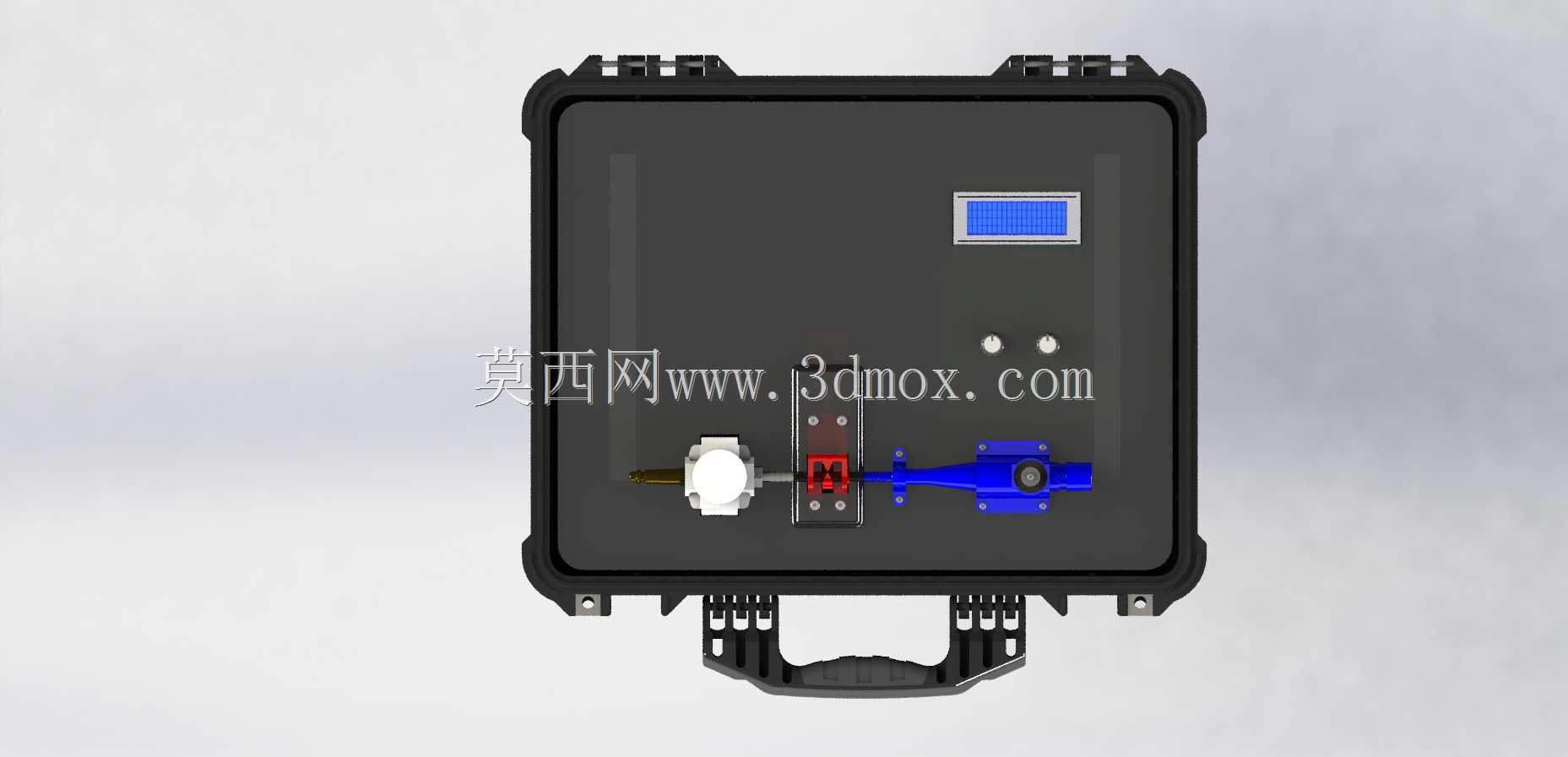

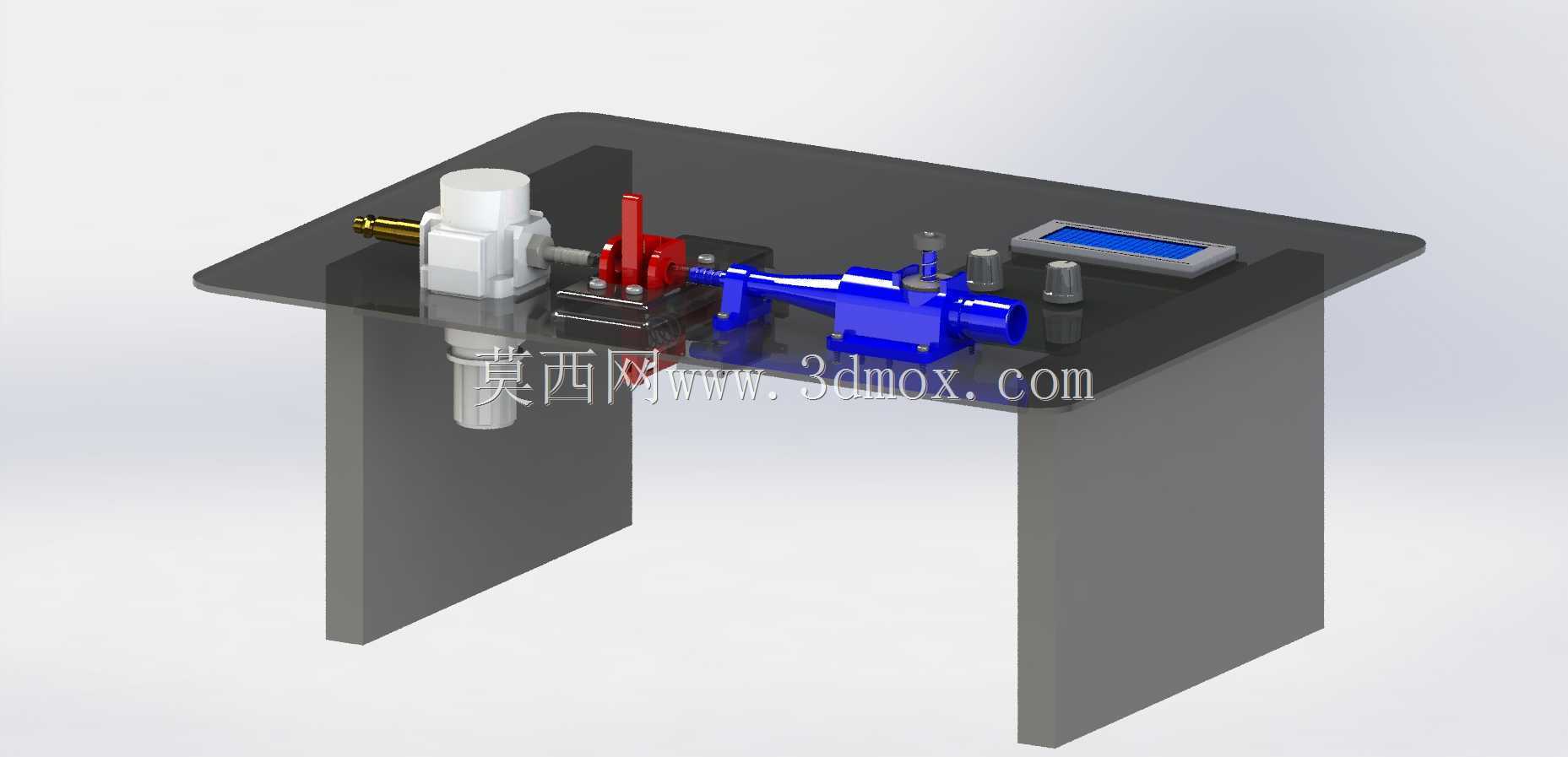

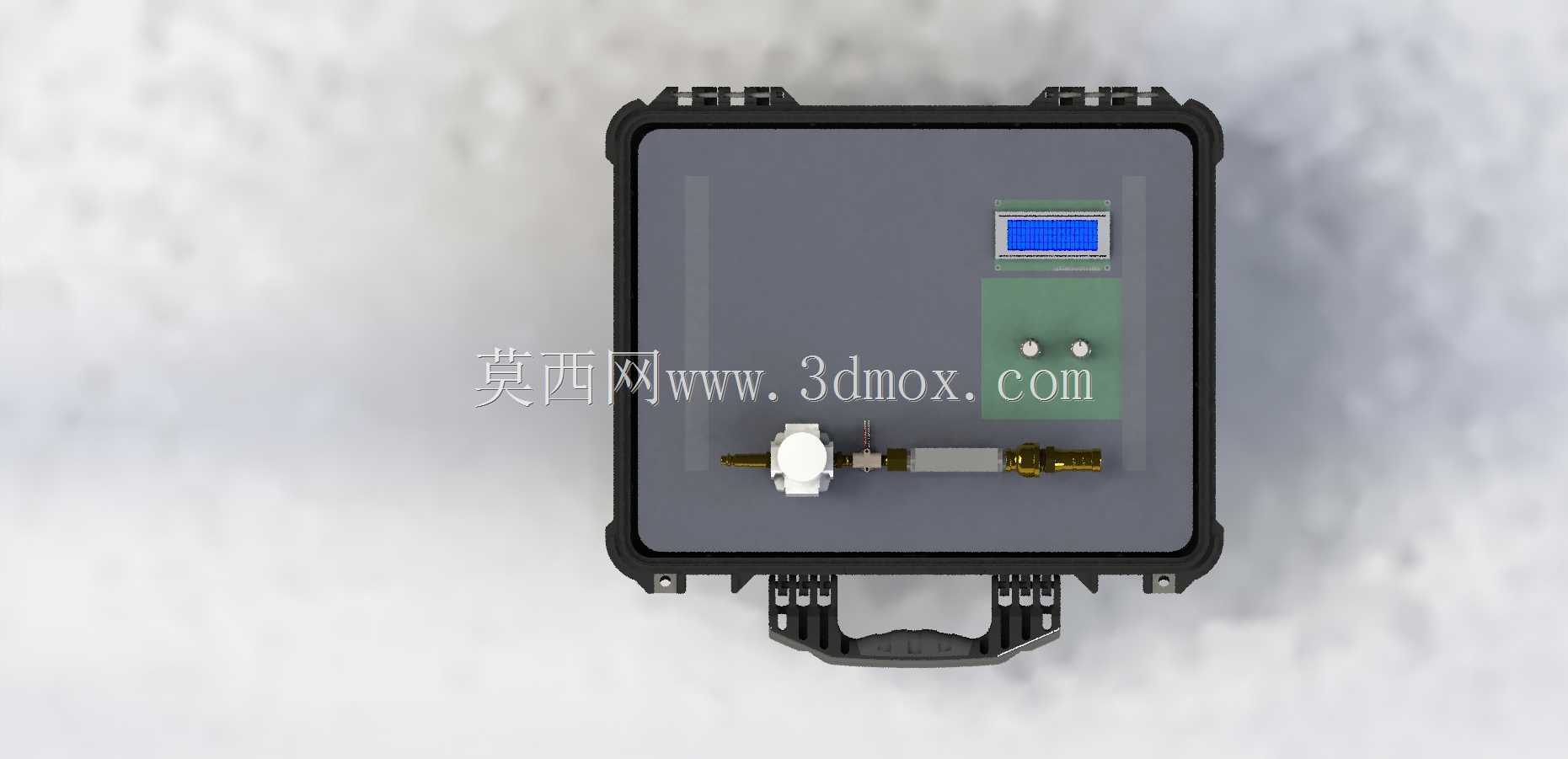

　　核心的比例电磁阀作为气路调控的核心部件，在结构设计上采用了侧装式固定方式，蓝色的阀组主体直接固定在安装面板上，气路接口朝向操作侧，方便外接呼吸管路，阀组的调节精度能够覆盖常规呼吸支持所需的气压、流量调节范围，配套的红色调压组件与白色过滤元件沿气路走向依次排布，气路连接采用快插式接头，能够在无专用工具的情况下完成管路更换与元件维护。面板上集成的小型显示屏用于实时显示气路压力、流量参数，下方的金属调节旋钮用于手动微调输出参数，所有操作元件都布置在面板上半区域，操作人员无需打开箱体内部即可完成全部参数调节操作，面板下方的格栅结构是内置散热组件的通风通道，能够保证长时间运行时内部电控元件的温度处于合理区间。从安装边界来看，

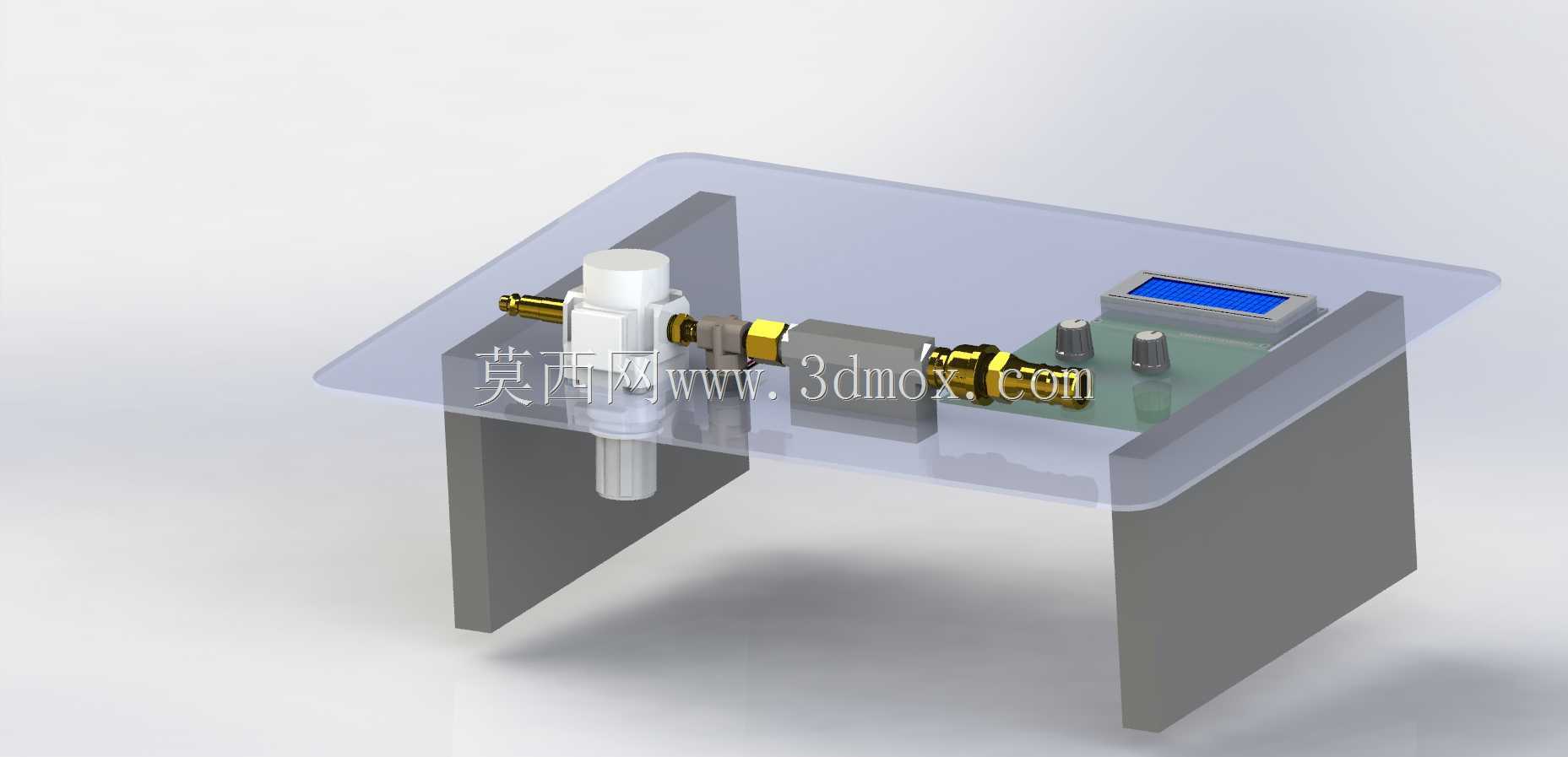

　　整套设备闭合状态下的外形尺寸与常规20寸便携防护箱一致，能够放入普通车辆的后备箱、应急物资储备柜，不需要预留特殊的存储空间，面板上的元件突出高度不超过30mm，闭合箱盖时不会与元件发生干涉，内部走线全部沿箱体侧壁的走线槽排布，避开气路接头与活动部件，避免长期使用过程中线路被磨损。设计思路上完全遵循开源项目的可复现原则，所有选用的元件都是工业领域通用的标准件，比例电磁阀、调压阀、过滤接头、显示屏都可以直接从常规工业渠道采购，不需要定制特殊规格的零件，安装板的孔位设计完全匹配通用元件的安装尺寸，加工时只需要按照孔位图纸在标准安装板上完成打孔即可完成组装，大幅降低了设备的制作门槛。气路设计上采用了单路进气、分级调控的布局，

　　外部高压气源从箱体侧面的快插接口进入后，首先经过白色过滤元件去除气源中的杂质与水分，再经过红色调压阀将输入压力调整到设备工作区间，之后进入比例电磁阀完成精准的流量、压力调控，最终从输出接口连接到呼吸管路，整个气路的流道长度被尽可能缩短，减少气路压力损失，同时也降低了气路泄漏的风险。箱体内部的电控模块全部布置在安装板下方的隔离腔体内，与气路部分做物理分隔，避免气路凝露或意外泄漏的液体接触到电控元件造成短路，隔离腔体同样预留了通风间隙，配合面板下方的散热格栅形成自然对流散热通道，不需要额外加装散热风扇即可满足连续运行的散热需求，也减少了风扇带来的噪音与额外故障点。在实际使用的维护层面，所有气路易损件都布置在面板正面，更换过滤元件、检查阀组密封状态时只需要在面板正面操作，不需要拆开整个安装板，日常维护的工作量被降到最低，箱体的锁扣采用快开式设计，需要检修内部电控元件时可以在几秒内打开箱盖，不需要借助专用工具。这套结构的设计没有追求复杂的功能集成，而是围绕应急场景下的可靠性、易部署、易维护三个核心需求做优化，所有结构细节都服务于实际使用场景的需求，没有多余的装饰性结构，每个元件的布置位置都经过操作逻辑的考量，调节旋钮与显示屏的位置刚好对应操作人员开箱后的视线与手部操作范围，不需要弯腰或抬手即可完成全部操作。
