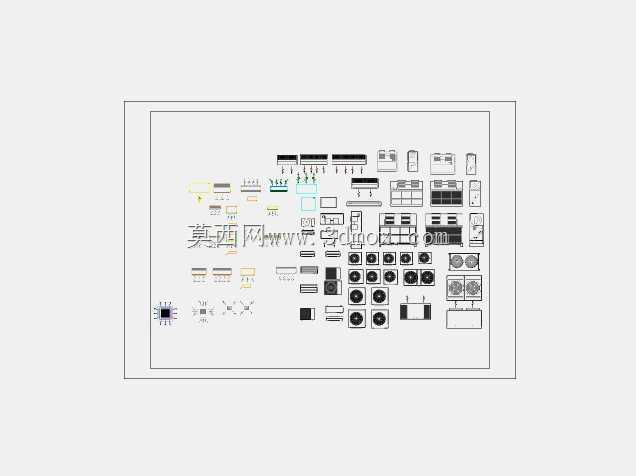

风机盘管配套导流整流结构设计

　　在商用中央空调末端的风机盘管机组装配体系里，导流构件是决定出风均匀性、降低送风紊流噪音的核心配套结构件，本次梳理的这套导流结构，最初是为匹配卧式暗装风机盘管的出风口整流需求开发，同时兼顾了电力变压器配套风冷系统的导流适配场景，在两类通风换热场景下都能完成气流导向的核心功能。

　　从实际工程落地的角度看，这类导流结构的设计逻辑始终围绕气流路径的平顺性展开，没有多余的装饰性结构，所有型面的曲率变化都经过流场模拟验证：当气流经过风机蜗壳送出后，会先接触导流板的进风侧弧面，弧面的渐变曲率可以打散风机出口的高速旋流，避免局部风速过高导致的风噪传递到室内空间，同时把集中的气流束拆分成多股均匀的低速气流，沿着导流板的导向面均匀覆盖整个出风口截面，杜绝出风侧出现局部无风区或者高速直吹的问题。在变压器风冷配套的场景下，这套导流结构可以调整冷却风机的出风方向，让冷却气流均匀扫过变压器的散热翅片表面，避免散热死角导致的局部温升超标，保障变压器长期运行的绕组温度处于合理区间。

　　设计过程中首先明确了安装边界的约束条件：导流板的整体安装尺寸完全匹配对应型号风机盘管的出风口内框尺寸，侧边预留的安装耳位采用标准化的孔距设计，可以直接适配原有出风口的螺丝安装位，不需要对机组本体做二次打孔或者切割改造，现场装配时只需要对准孔位拧紧紧固件即可完成固定，单块导流板的安装耗时不超过两分钟，适配现场快装的施工需求。针对变压器风冷场景的适配版本，导流板的安装支架做了加强处理，可以承受风机长期运行带来的微幅振动，不会出现长期使用后紧固件松动、导流板移位的问题。

　　结构细节上，导流板的主体型面采用等厚度的薄板冲压成型，导向叶片的间距经过多轮样机测试调整：间距过大会导致整流效果不足，气流依然存在明显的旋流残留；间距过小会增加风阻，降低风机的实际送风量，最终选定的叶片间距在保证整流效果的前提下，风阻增量控制在5%以内，不会对风机的送风效率造成明显影响。叶片的翻边结构做了小圆角处理，避免气流经过锐边时产生的涡流噪音，同时翻边结构也提升了薄板构件的整体刚性，不需要额外增加加强筋就可以避免构件在高速气流冲击下产生共振异响。

　　从三维建模的实操角度看，这套导流结构的建模过程需要重点关注型面的连续性，所有导向曲面之间采用G1连续过渡，避免出现曲率突变的折角，否则不仅会影响实际的气流导向效果，在后续做钣金展开或者模具开模的时候也会出现成型缺陷。建模时需要同步考虑安装公差的预留，安装孔的孔径比配套螺丝的公称直径大0.5mm，抵消装配过程中的累计误差，避免出现孔位对不齐的装配问题。不同安装场景下的导流板可以通过调整叶片的倾斜角度来适配不同的出风方向需求，比如侧出风的风机盘管需要把叶片角度调整为水平向下15度，避免冷风直接水平直吹人体，而变压器风冷场景下的叶片角度则需要对准散热翅片的间隙方向，最大化冷却气流的换热效率。

　　实际选型应用时，需要先确认适配设备的出风口尺寸、风机的额定风速，再匹配对应规格的导流结构，不能随意跨规格混用，否则会出现安装干涉或者整流效果不达标的问题。比如高静压型的风机盘管出风风速更高，需要选用叶片密度稍高的导流板版本，才能有效打散高速旋流，而普通静压的机组选用标准密度的版本即可，兼顾整流效果和风阻控制。在变压器配套的风冷系统中，还需要根据散热风道的走向调整导流板的安装位置，把导流板设置在风机出口和散热翅片之间的直段风道内，距离风机出口的距离保持在风道直径的0.8倍左右，这个位置的气流经过一段直段的梳理后再经过导流板，整流效果是最优的，过近或者过远都会影响最终的气流均匀性。

　　这套导流结构的所有棱角都做了钝化处理，没有尖锐的飞边或者毛刺，一方面是避免现场安装时划伤施工人员，另一方面也防止长期气流冲刷下锐边产生的风切噪音。构件的表面平整度控制在合理范围内，安装后不会出现叶片翘曲导致的气流偏斜，保证整个出风截面的风速差控制在15%以内，满足室内送风均匀性的要求，也能让变压器散热面的温度差控制在合理范围，避免局部过热影响设备使用寿命。
