电力变压器快速封堵用虹膜结构件

　　在电力系统运维与变压器装配环节，箱体开孔后的临时封堵与长期密封一直是影响作业效率与设备运行稳定性的关键细节，尤其是电力变压器在现场检修、线缆穿接、预留孔位暂不使用的场景下，传统的橡胶塞、防火泥封堵方式存在适配性差、密封时效短、拆装效率低的问题，本次设计的环形带柄封堵构件，正是针对这类现场痛点完成的结构方案。从实际应用场景来看，该构件主要适配电力变压器箱体上的圆形预留开孔，既可以在变压器出厂前对未使用的穿线孔、工艺孔做临时封堵，避免车间转运、仓储过程中灰尘、杂物、水汽进入箱体内部污染绝缘油或损伤绕组，也可以在现场运维作业中，对临时拆除接线后的开孔做快速密封，大幅缩短现场作业的封堵耗时，降低户外作业时天气变化对设备内部的影响。

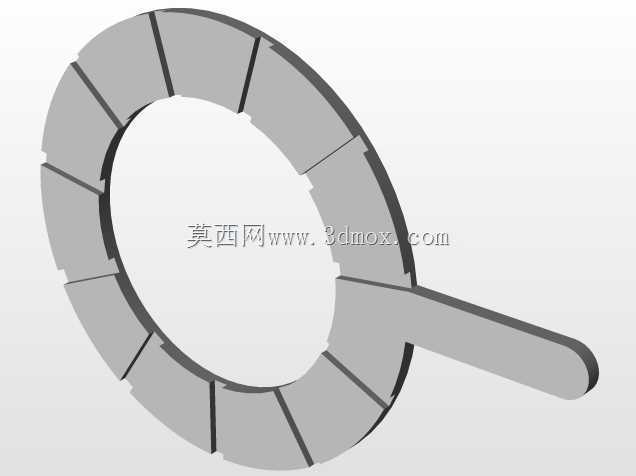

　　从功能特性上看，该构件采用分段式环形主体搭配单操作柄的结构，环形主体沿周向做等距分段开槽，使得整个环形圈具备可控的径向形变能力，塞入开孔时可以通过操作柄施加轻微的周向扭力，让环形段向内收缩减小外径，顺利卡入开孔后依靠自身结构回弹撑紧孔壁，相比传统实心塞体不需要匹配极高的尺寸公差，对开孔的尺寸误差容忍度更高，同时分段结构在接触孔壁时能形成多道环形接触密封线，密封效果优于整圈光滑塞体，操作柄的设计既方便安装时的施力，也便于后期拆除时直接拽拉取出，不需要额外撬动孔边避免损伤变压器箱体漆面或开孔边缘的密封结构。设计过程中首先围绕变压器常用预留开孔的尺寸范围做了边界适配，环形主体的外径匹配常规电力变压器穿线孔的通用尺寸范围，

　　内径预留足够的过线余量，当需要穿接线缆时也可以直接将线缆从中心孔穿过，配合环形主体的形变抱紧线缆外壁，实现带线状态下的密封，不需要完全拆除构件就能完成接线作业，这一设计点主要考虑了现场作业中经常出现的临时改线、追加线缆的需求，避免反复拆装封堵件带来的密封失效问题。安装边界方面，该构件的轴向厚度做了严格控制，不会突出变压器箱体内壁过多，避免触碰内部的绕组支架、接线端子等部件，操作柄的长度控制在方便手持施力的范围内，安装后操作柄贴合箱体外壁，不会额外占用箱体外的安装空间，也不会和周边的接线排、固定支架产生干涉。结构细节上，环形分段的开槽宽度经过反复调整，既保证足够的形变收缩量，又不会因为开槽过宽导致结构回弹强度不足，无法撑紧孔壁，

　　所有边角位置都做了圆角过渡，避免安装时划伤作业人员手套或者损坏线缆的绝缘层，操作柄与环形主体的连接位置做了加厚过渡处理，避免拽拉拆除时出现断裂残留的问题。在实际建模过程中，优先保证了环形各分段的形变一致性，每一段的弧长、厚度参数完全统一，确保塞入开孔后各段对孔壁的压力均匀，不会出现局部密封不严的情况，中心孔的同轴度公差控制在合理范围内，穿线时不会出现线缆偏磨的问题。相比传统的封堵方案，这种结构不需要额外的紧固件，依靠自身结构弹性就能完成固定与密封，单人即可完成安装与拆除作业，不需要额外工具，尤其适合高空、狭小空间内的变压器运维作业，同时构件本身采用耐油、耐老化的绝缘材质适配时，能长期在变压器周边的油污、温差环境下保持性能稳定，不会出现硬化、开裂导致的密封失效问题，也不会对变压器的绝缘性能产生负面影响。在结构验证阶段，重点模拟了不同过盈量下的结构形变情况，确保在适配开孔尺寸公差范围内，构件的形变处于材料弹性区间内，不会出现塑性变形导致无法重复使用，同时验证了带线安装时的抱紧力，确保线缆自重拉扯下不会出现构件移位、密封缝隙的问题，操作柄的受力强度也做了对应校核，满足反复拆装的使用需求。
