斯特林热力发动机结构设计方案

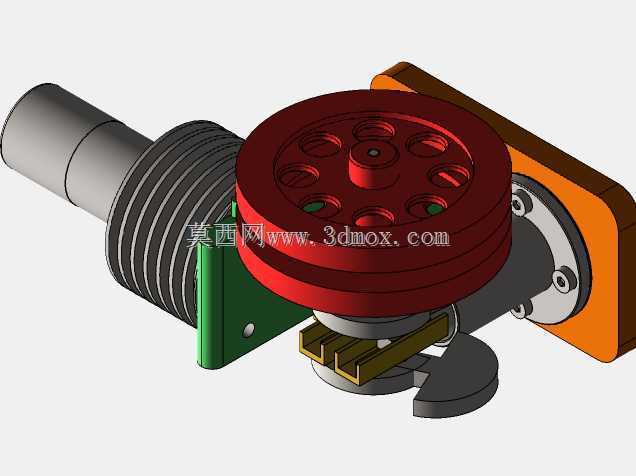

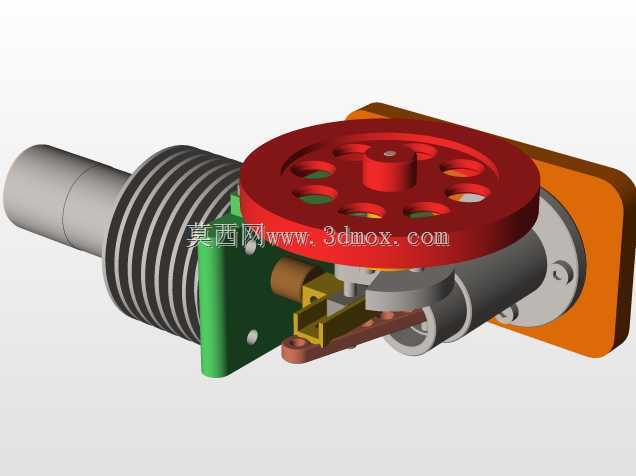

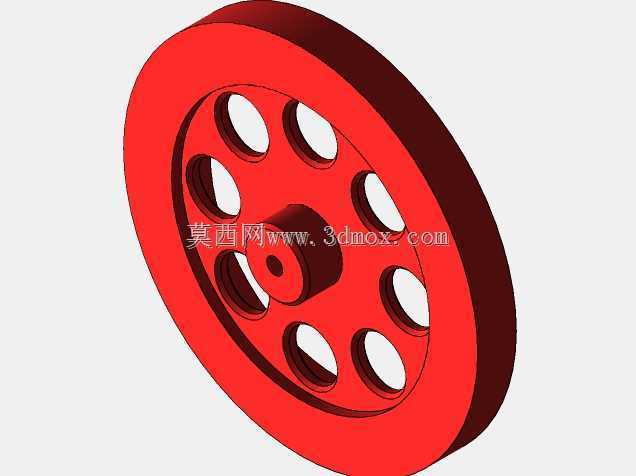

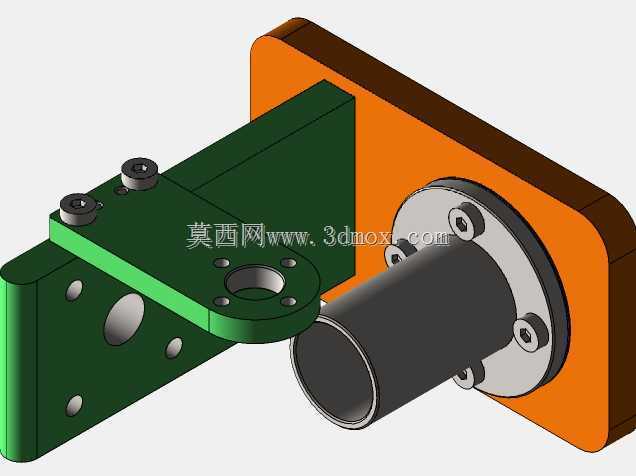

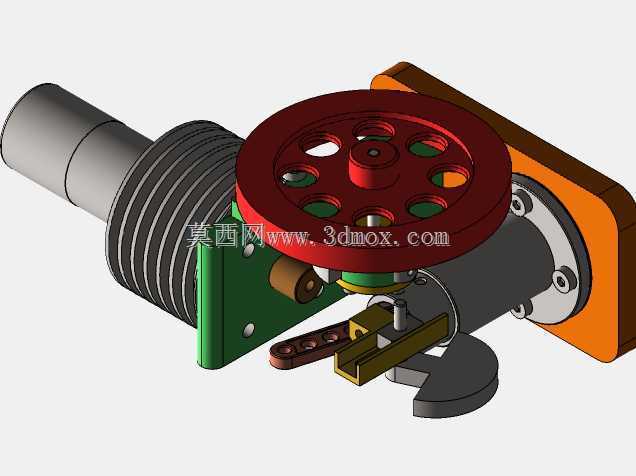

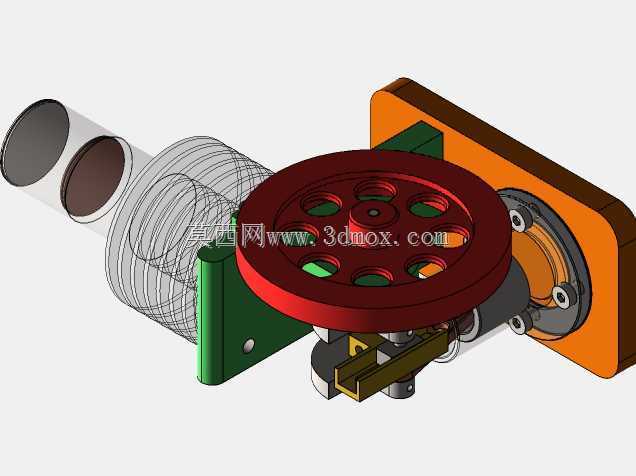

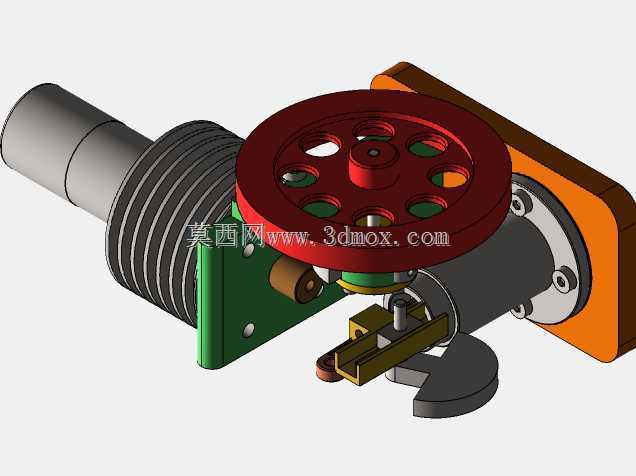

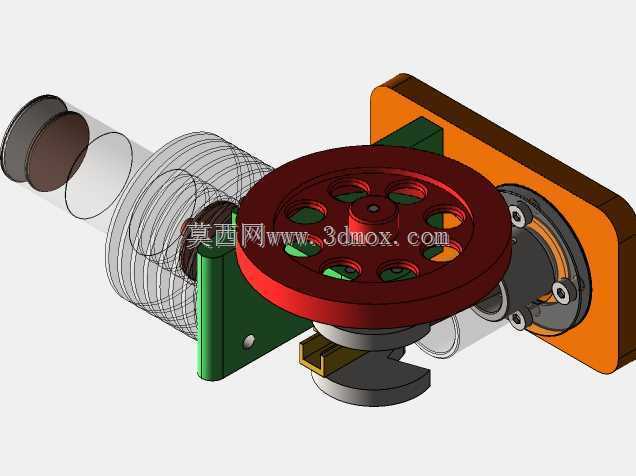

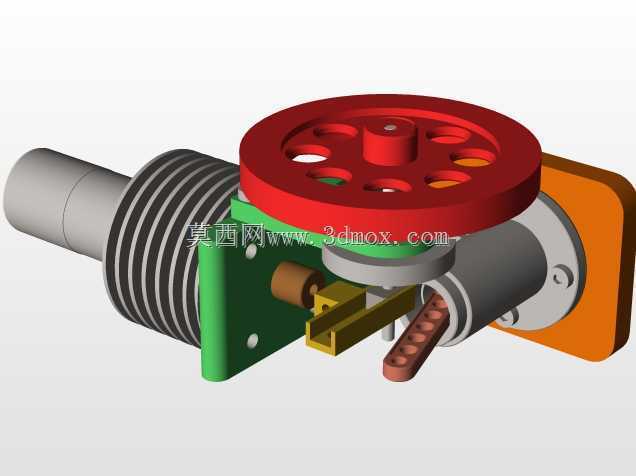

　　这套外燃式热力动力装置，依托闭式循环工质的受热膨胀、遇冷收缩特性完成热功转换，区别于传统内燃机的缸内爆燃做功模式，其燃烧过程与做功腔完全隔离，对热源适应性极强，无论是生物质燃烧、工业余热、太阳能聚焦集热都可作为驱动热源，在偏远离网区域的小型供电、科普教学演示、低品位余热回收场景中有着不可替代的应用价值。从结构布局来看，整套装置采用卧式排布，动力输出端的大直径飞轮直接与曲柄转轴固连，飞轮轮缘做了等距镂空处理，在保证转动惯量满足曲轴过死点需求的前提下，尽可能降低旋转件的整体质量，减少启动阶段的惯性阻力，飞轮端面的镂空孔同时可作为手动盘车的着力点，方便调试阶段手动调整活塞位置，排查运动干涉。紧邻飞轮侧的橙色安装立板是整套装置的基准承载件，

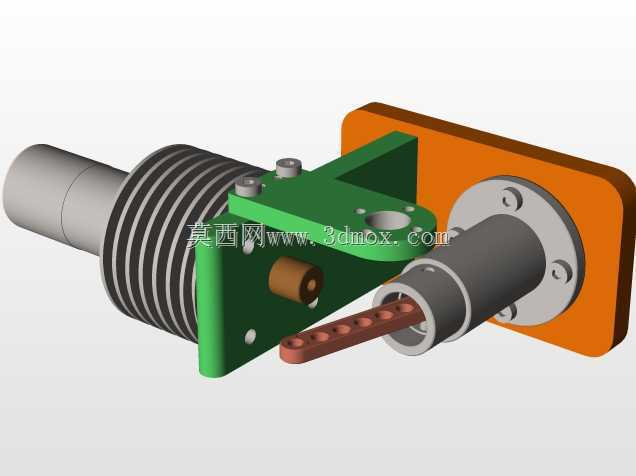

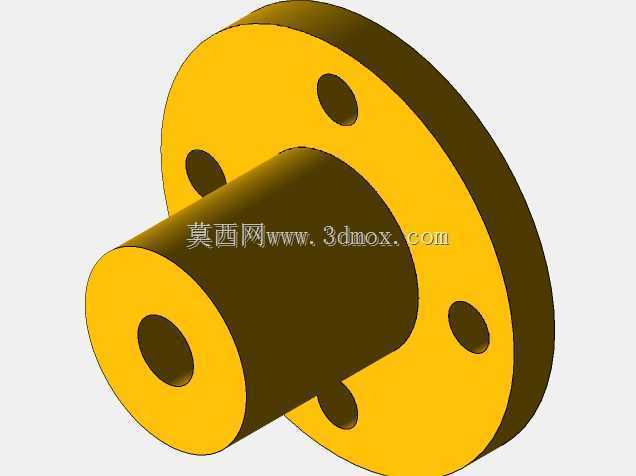

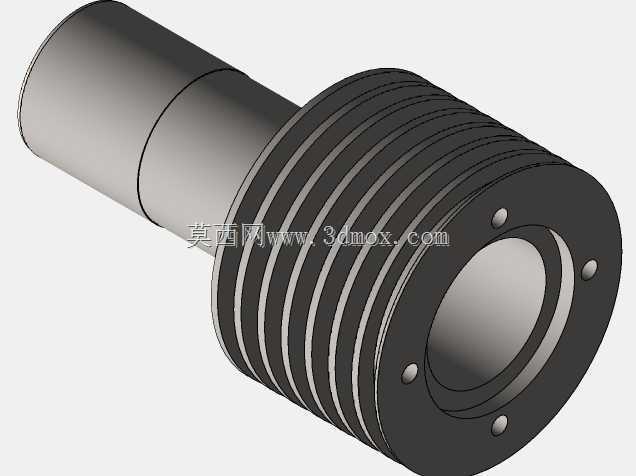

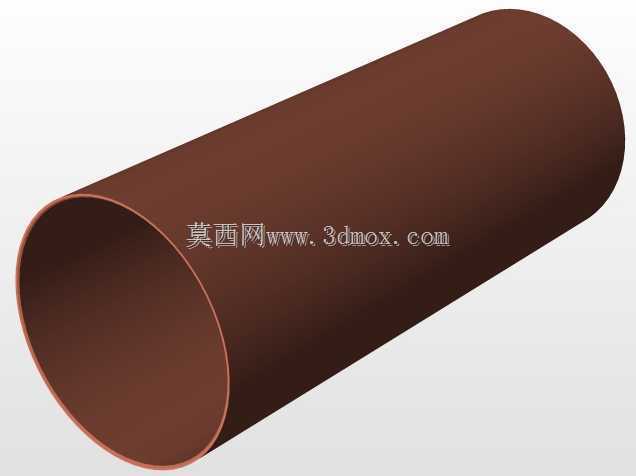

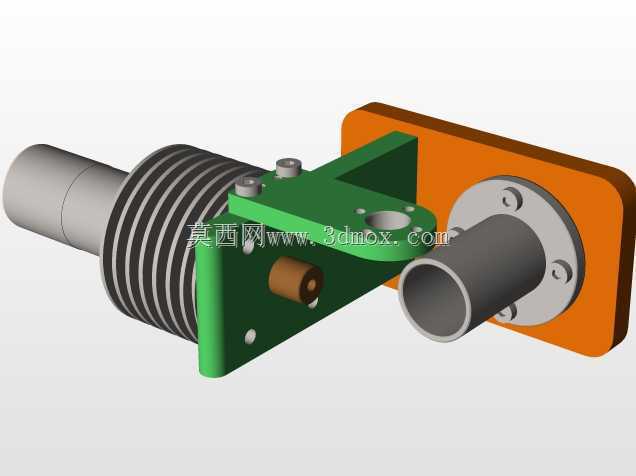

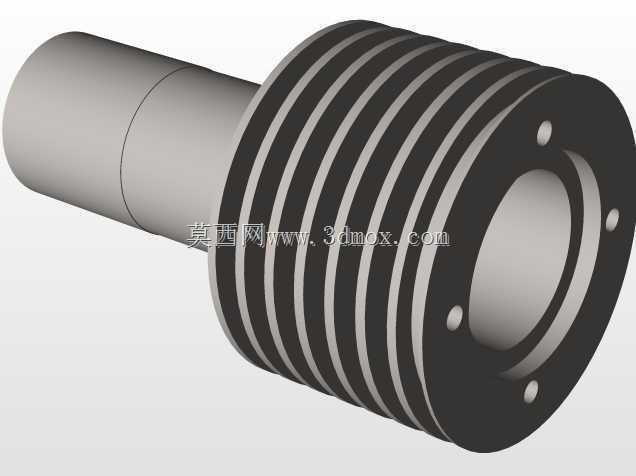

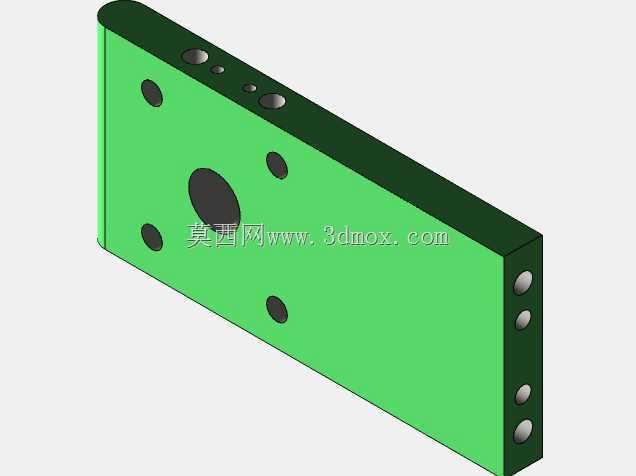

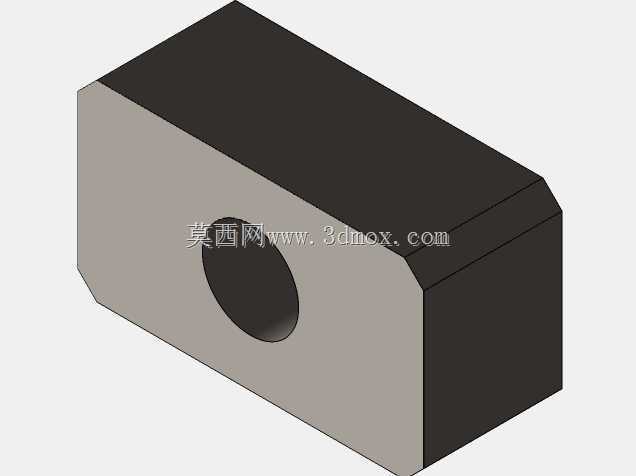

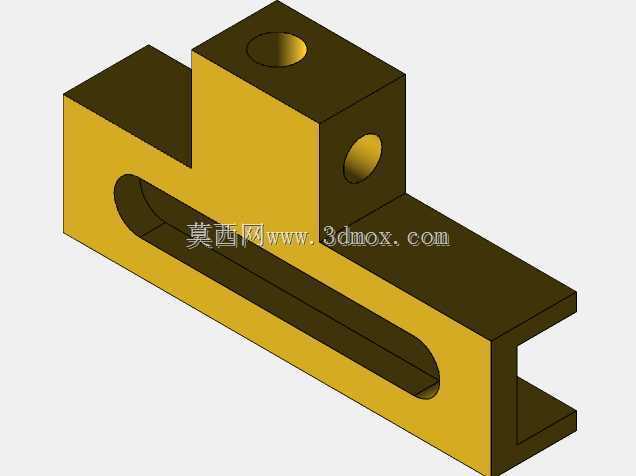

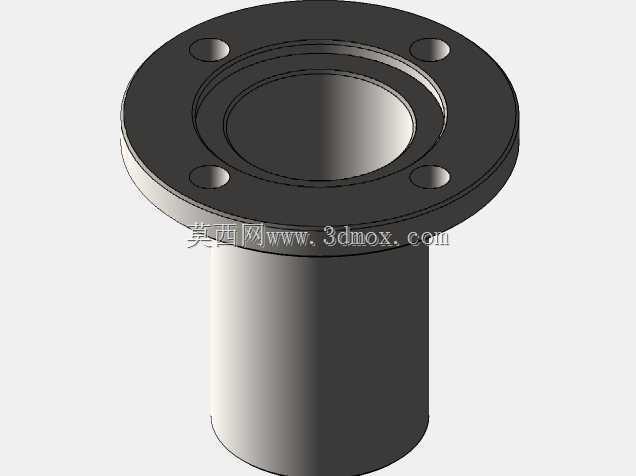

　　所有运动副的安装定位都以该立板的加工面为基准，立板上预留了动力输出轴的穿装孔、置换器腔体的连接法兰孔，以及与外部安装基座对接的固定孔位，安装时需保证立板平面与曲轴轴线的垂直度公差控制在0.05mm以内，避免曲轴转动时出现附加径向载荷，加速轴承磨损。置换器气缸采用透明可视化筒体设计，一方面可以直观观察内部置换活塞的往复运动状态，方便教学演示时理解工质在冷热腔之间的流动过程，另一方面筒体两端分别对接加热端与冷却端，加热端的金属换热头直接伸出筒体外部与热源接触，冷却端集成了环形散热鳍片，通过自然对流带走工质压缩阶段释放的热量，保证冷热端维持足够的温度差，为循环做功提供基础压差。传动侧的绿色支架用于固定置换器活塞杆的导向套，

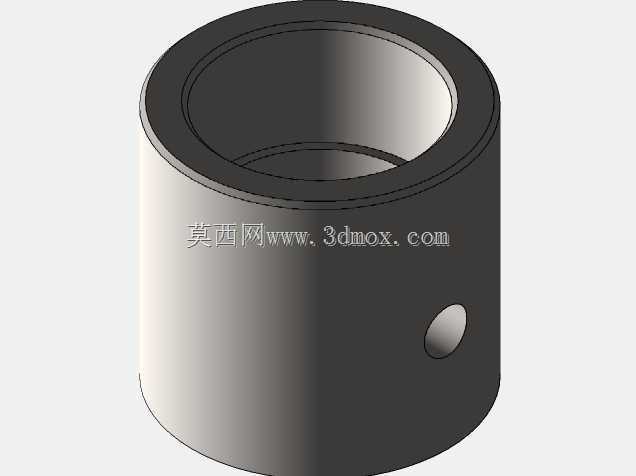

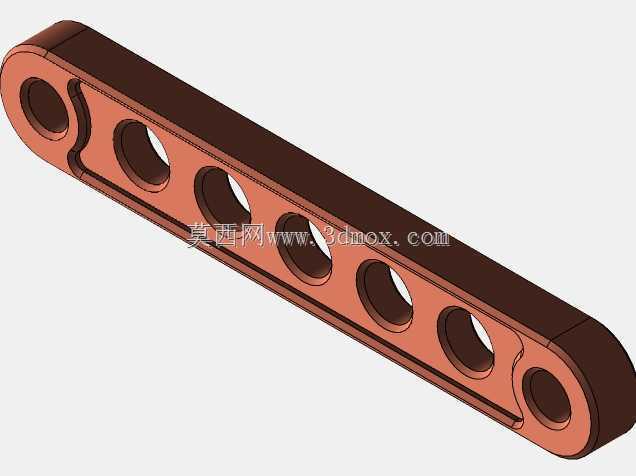

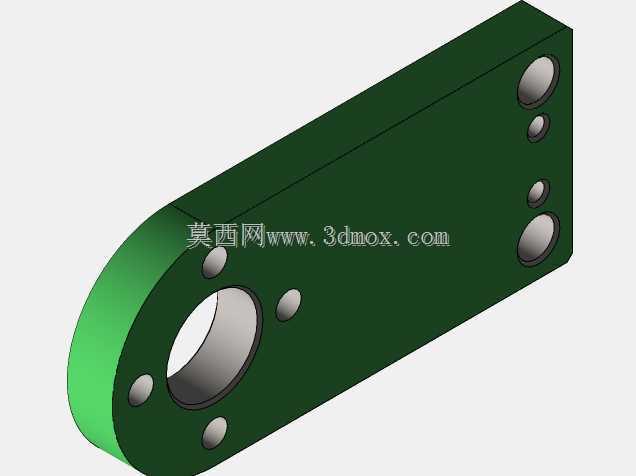

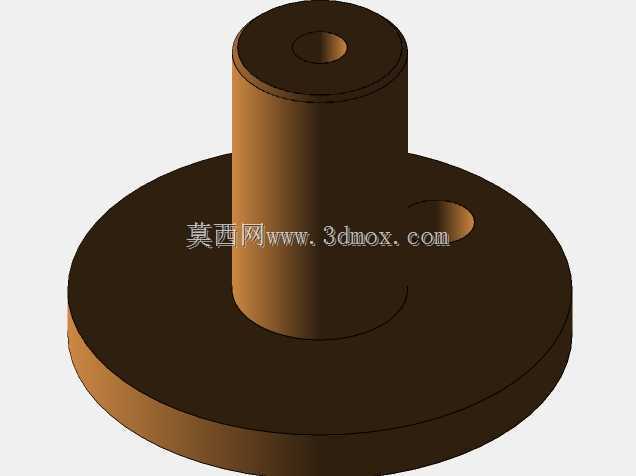

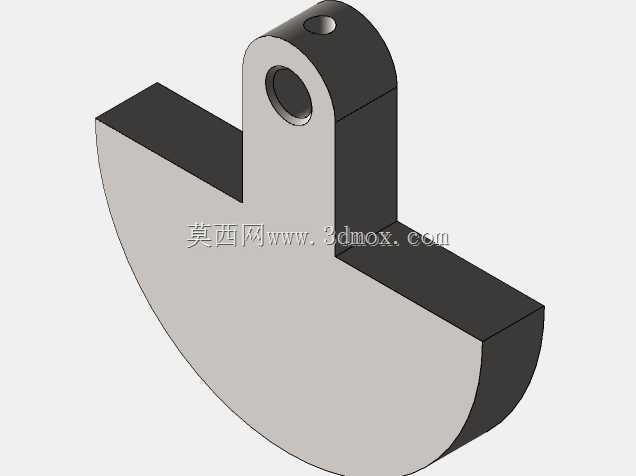

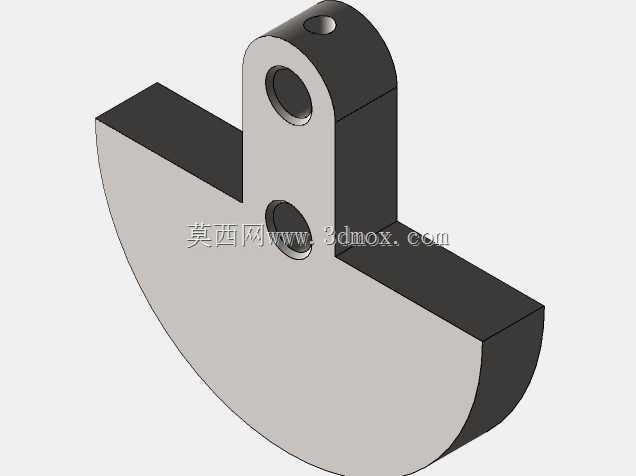

　　导向套采用自润滑铜套材质，无需额外加注润滑脂即可保证活塞杆往复运动的同轴度，避免活塞杆出现偏磨导致的工质泄漏。曲柄连杆机构采用偏心曲柄设计，动力活塞与置换活塞的运动相位差严格控制在90度，保证工质在冷热腔之间的置换节奏与膨胀、压缩过程精准匹配，连杆两端的铰接处采用微型滚针轴承，降低往复运动过程中的摩擦损耗，提升整套装置的机械效率。整套装置的安装边界紧凑，横向总长度控制在200mm以内，安装立板的固定孔位采用标准间距排布，可直接固定在桌面支架或者小型实验台架上，不需要额外设计复杂的转接结构。在实际应用中，这类小型斯特林动力装置可直接驱动微型发电机输出低压电能，为小型传感器、户外照明设备供电，也可作为教学实验器材，

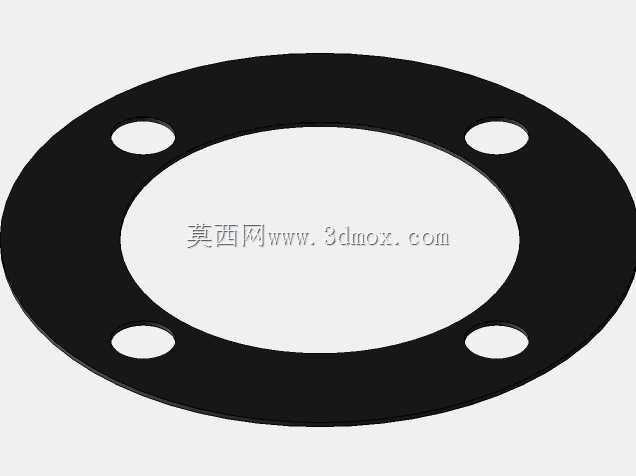

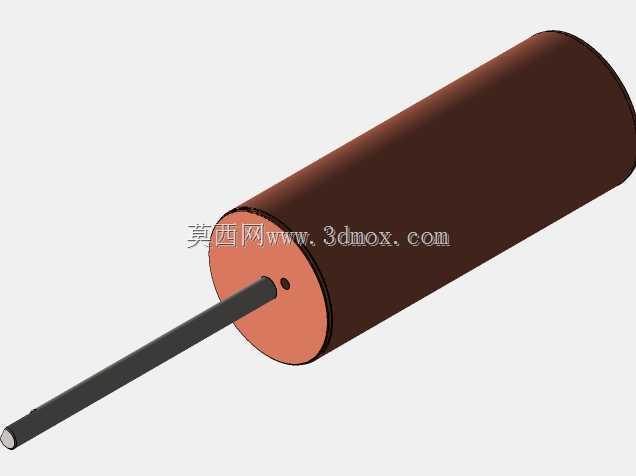

　　帮助学习者直观理解外燃机的热力循环过程，相比内燃机其运行过程无进气排气爆震噪声，运转平稳性更好，且不需要依赖高纯度燃油作为燃料，适配场景更加灵活。设计过程中重点考虑了运动件的动平衡调校，飞轮端做了去重处理，保证曲轴高速转动时不会出现明显振动，所有密封位置采用耐高温氟橡胶密封圈，可承受冷热端交替变化的温度工况，避免工质泄漏导致循环压差不足，无法持续运转。置换活塞采用轻质隔热材质制作，既降低往复运动的惯性力，又减少冷热端之间的热量传导，避免不必要的热损耗，提升热功转换效率。冷却端的散热鳍片采用等距排布设计，保证空气自然对流时可顺畅带走热量，不需要额外加装散热风扇即可维持冷端温度稳定，简化了整套装置的附属结构。
