小型四旋翼航拍无人机结构设计方案

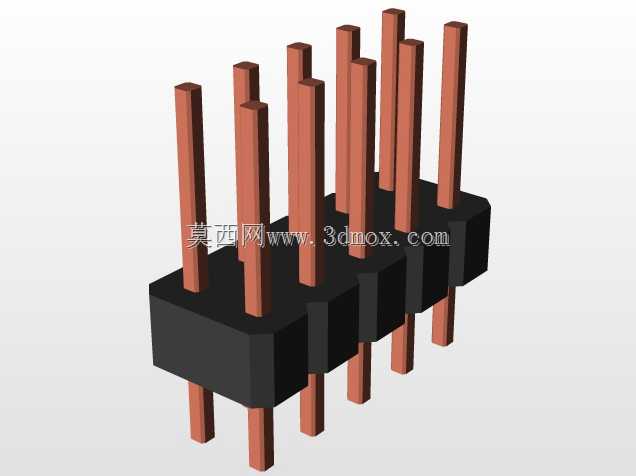

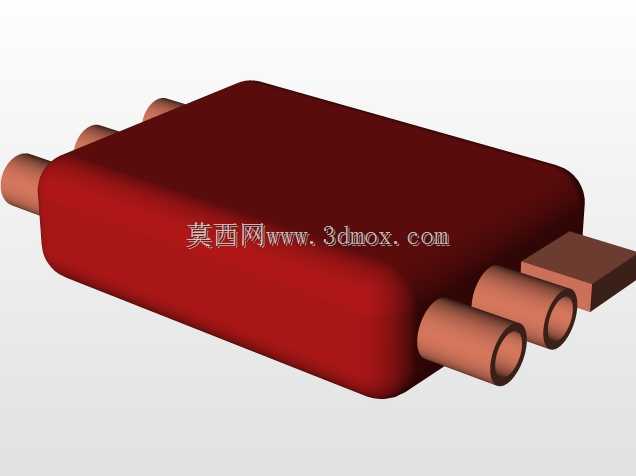

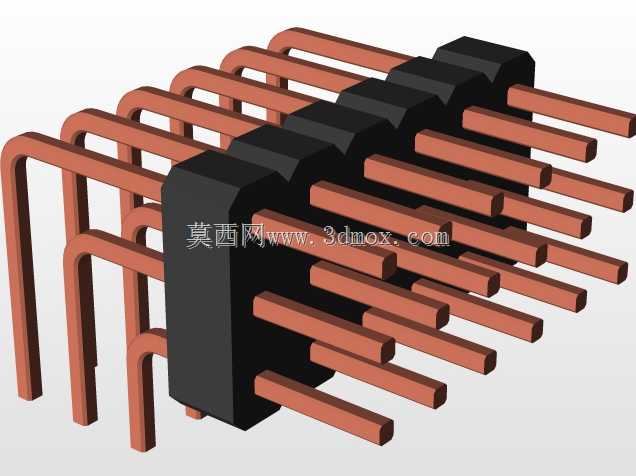

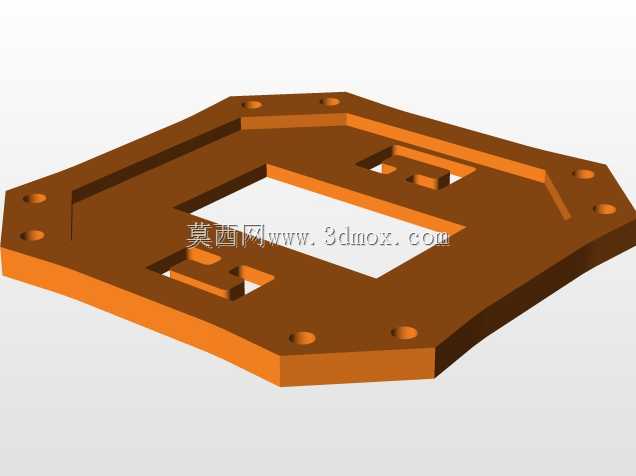

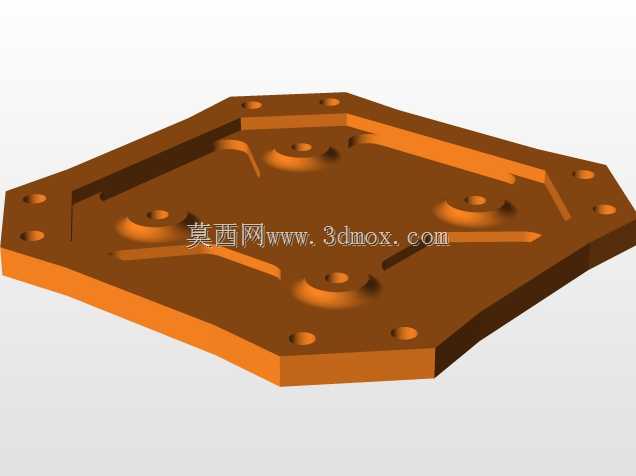

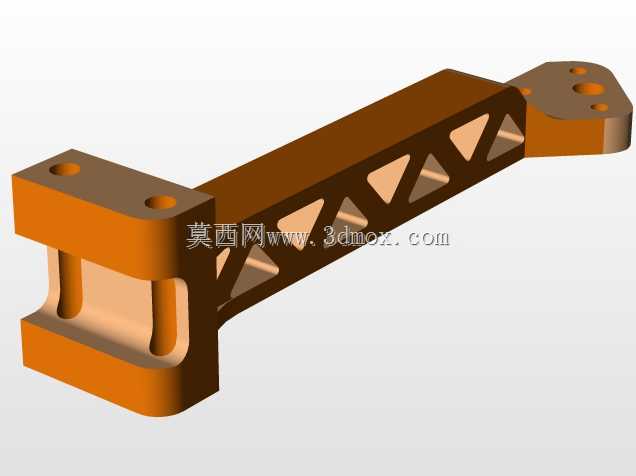

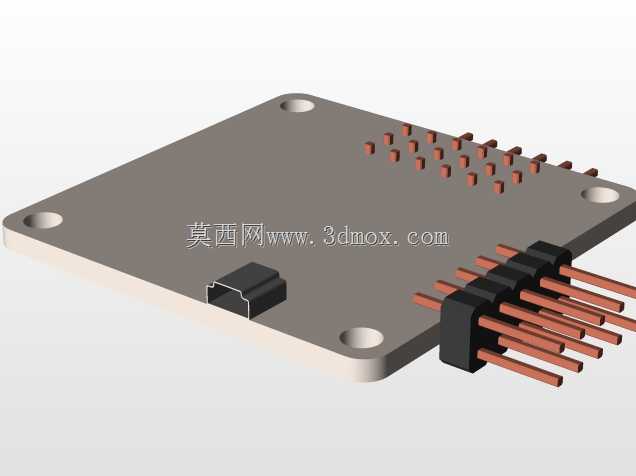

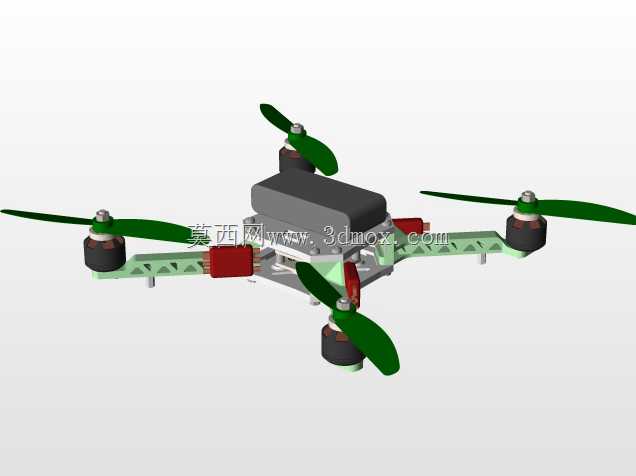

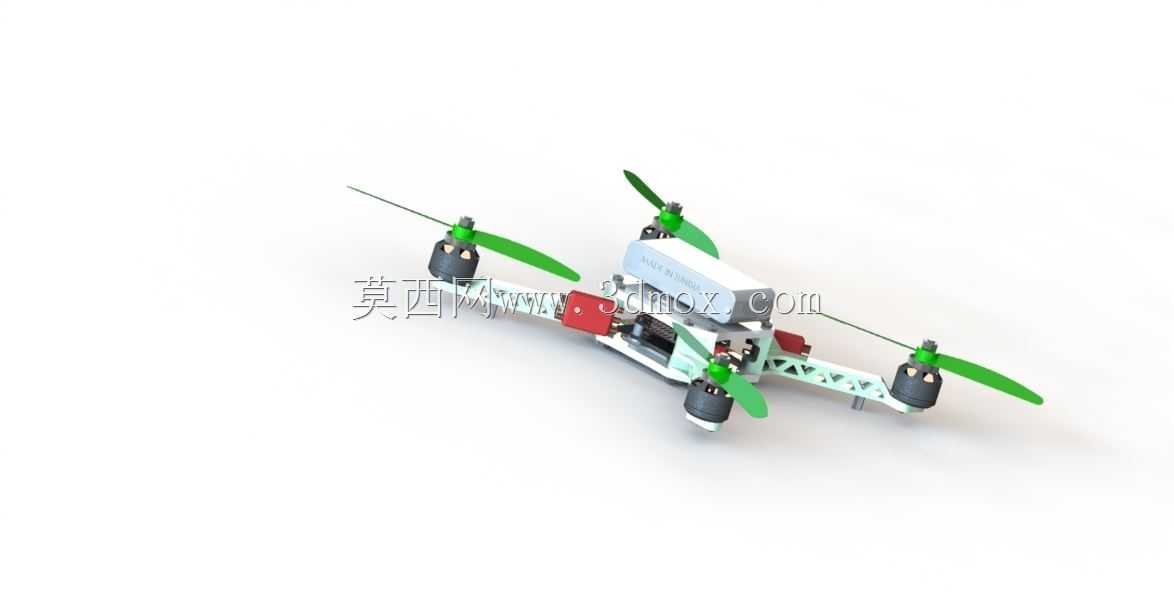

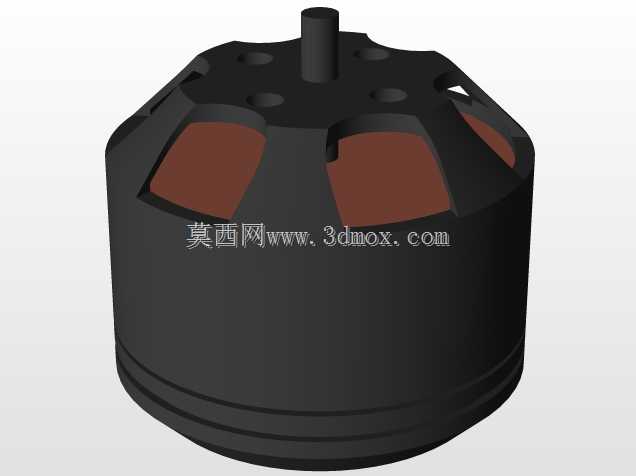

这款小型四旋翼飞行器的结构设计，首先围绕低空近景航拍、小型作业载荷搭载的核心场景展开，机架采用镂空式轻量化臂架结构，在保证结构刚度的前提下尽可能降低整机自重，提升续航表现与机动灵活性。四个旋翼支臂沿中心机身呈十字对称分布，每个支臂末端预留电机安装位，匹配对应规格的无刷电机与螺旋桨安装接口，安装边界严格控制动力组件的同轴度误差，避免飞行过程中出现动平衡偏差引发的机体震动。中心机身区域采用分层布局设计，上层预留飞控模块、GPS模块的安装固定位，中层设置电池仓与电调安装空间，下层可根据作业需求挂载轻型航拍相机、小型抛投装置等功能载荷，各模块的安装位均预留标准走线槽与固定孔位，方便后期装配调试时的线路梳理与部件更换。旋翼支臂与中心机身的连接位置做了加强筋结构处理，能够抵消飞行过程中旋翼转动产生的交变力矩，避免支臂连接处出现应力集中导致的结构断裂，同时支臂长度经过反复校核，既保证相邻旋翼的转动范围不会出现干涉，又尽可能缩小整机的横向尺寸，提升狭小空间内的穿行能力。动力布局上采用正反桨配对设计，对角位置的旋翼转向一致，相邻旋翼转向相反，通过不同旋翼的转速差实现机体的升降、俯仰、横滚与偏航动作，飞控安装位设置在整机重心的正上方位置，保证飞行姿态数据采集的准确性，电池仓的位置设计在重心下方，能够提升整机飞行过程中的姿态稳定性，降低飞控的姿态修正负荷。整机的外露部件均做了圆角处理，避免飞行过程中剐蹭到障碍物造成部件损坏，同时机臂末端预留了防撞圈的安装接口，可根据使用场景选配轻量化防撞圈，降低新手操作时碰撞炸机的损坏概率。从实际应用角度出发，这款结构设计适配日常户外航拍、小型园区巡检、青少年航模教学等多个场景，整体装配难度低，各部件的互换性强，后期维护更换配件的成本较低，结构设计上充分考虑了不同使用者的装配调试需求，固定孔位均采用通用标准规格，无需额外定制加工配件即可完成整机组装。
