一体式弧面树莓派B型防护外壳

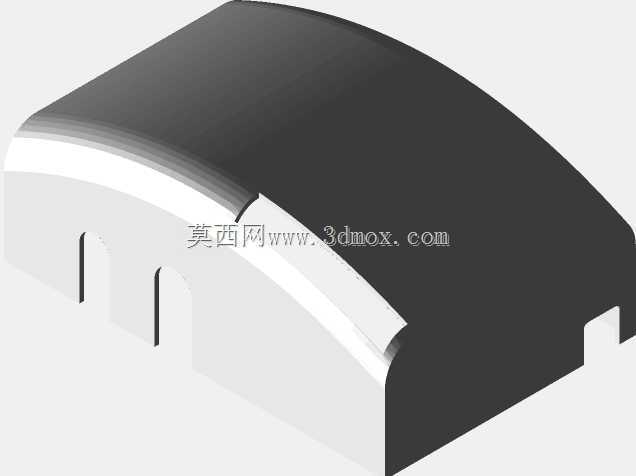

　　做嵌入式开发的同行大多有过这类困扰：常规树莓派方形外壳分上下两半，打印时要打两次，装配还要对齐卡扣，做项目样机时经常因为壳体装配耽误进度，尤其是做小型桌面嵌入式装置、教学演示样机的时候，外露的电路板容易被导线剐蹭、积灰，常规方壳棱角突出，放在桌面或者嵌入小型设备槽位时还容易和周边结构干涉。这款一体式弧面壳体就是针对这类实际场景做的结构优化，首先打破了常规方壳的直角轮廓，上盖采用顺滑的弧面过渡，没有尖锐棱角，不管是手持调试还是嵌入到小型展示装置、桌面交互终端的预留槽位里，都不会出现棱边卡滞的问题。

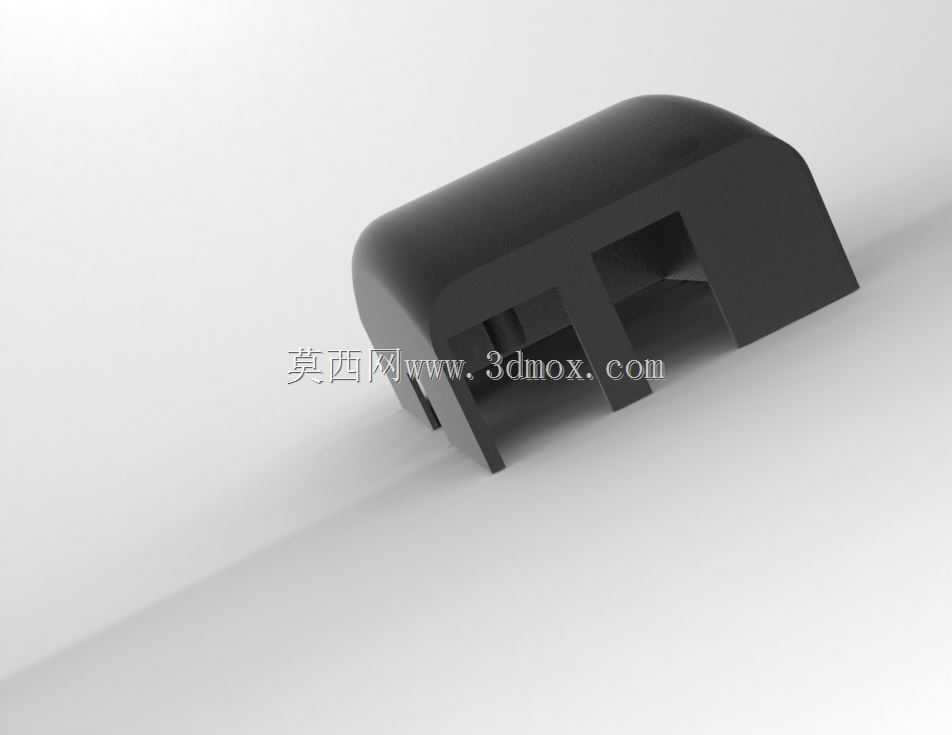

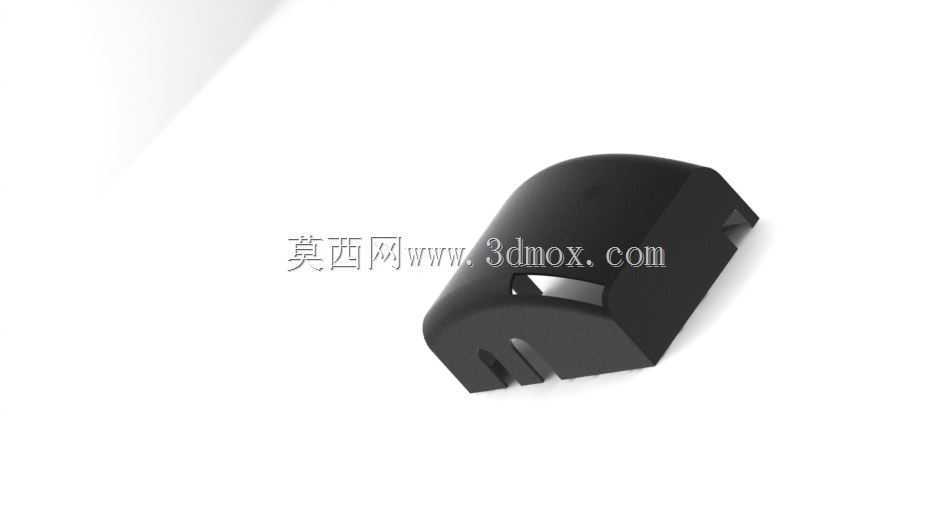

　　从结构设计逻辑来看，这款壳体没有采用上下分件的传统思路，整个主体为单一打印件，省去了分件打印的支撑浪费，也不需要额外设计卡扣、螺丝柱等连接结构，打印完成后直接将树莓派B型板从端部开口推入即可完成装配，装配效率比分体式外壳提升至少一倍，也避免了长期使用后卡扣断裂、上下盖错位的问题。壳体下部预留了对应接口的开槽位置，刚好对齐树莓派B型的USB接口、HDMI接口、供电口以及GPIO排针的伸出位置，装配后所有外接接口都能正常插拔，不会出现接口被壳体遮挡的问题，不需要后期对壳体做二次修磨。

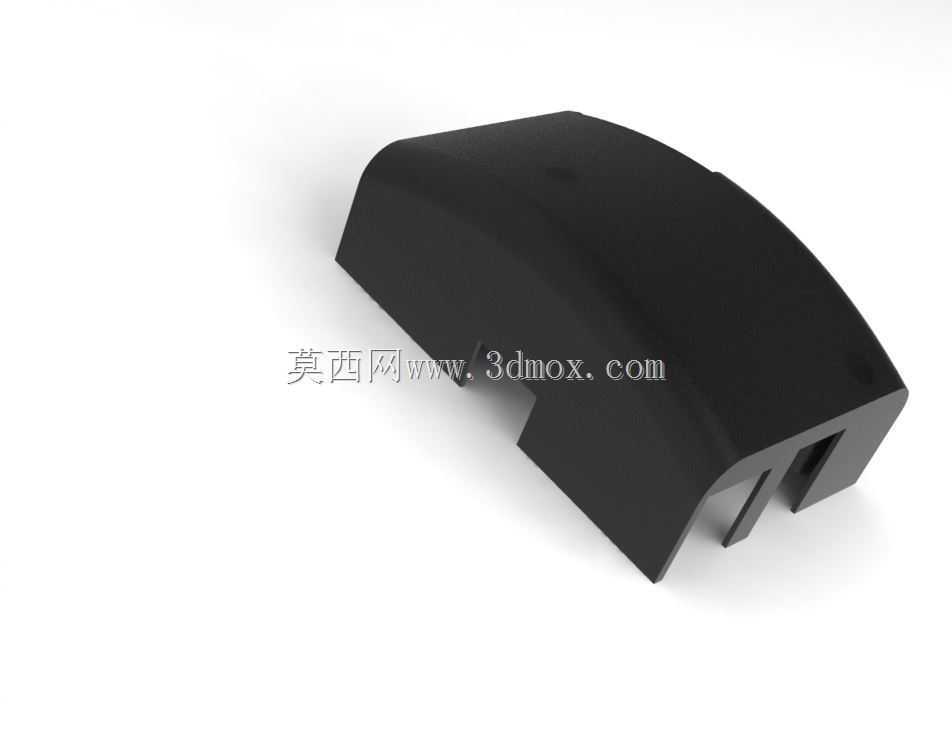

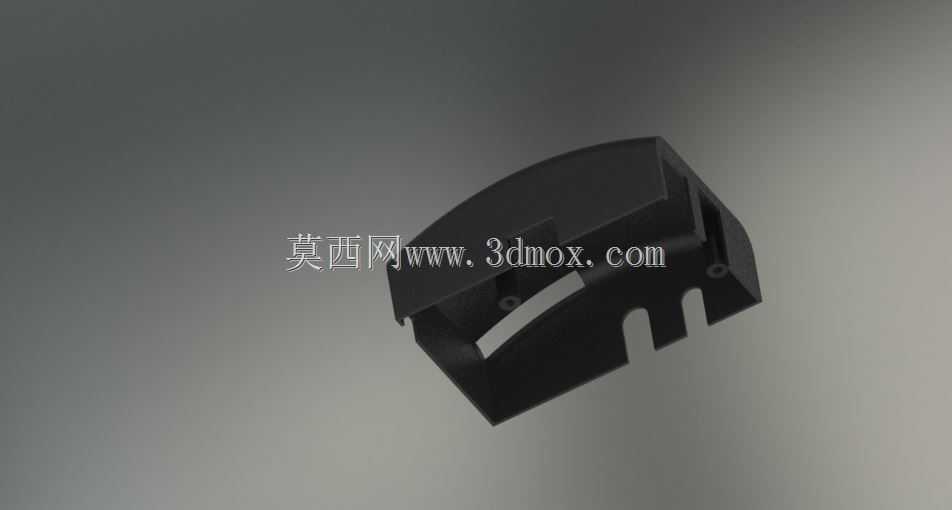

　　在安装边界上，这款壳体的整体轮廓完全包覆树莓派B型电路板的所有外伸元件，弧面顶部距离电路板最高元件（通常是USB接口金属屏蔽罩或者排针座）预留了1.2mm的安全间隙，不会出现压件、磨板的问题；下部的两个定位卡槽刚好卡在电路板的安装孔对应位置，推入后电路板不会在壳体内窜动，哪怕是做移动演示装置、带出去做现场调试，也不用担心板卡移位导致接口接触不良。壳体的侧壁厚度做了1.5mm的均匀设计，不管是用PLA还是ABS材料打印，都不会出现壁厚不均导致的翘曲变形，打印时不需要额外添加内部支撑，仅需在底部接触打印平台的位置加少量 raft 就能保证成型精度，单件打印的材料消耗比常规分体式方壳节省近30%。

　　从实际应用场景来说，这款壳体不仅适合个人开发者做项目样机使用，也适合批量做嵌入式教学套件、小型桌面智能终端的防护外壳，弧面的外形相比生硬的方壳更有设计感，放在桌面作为小型智能网关、环境监测节点的外壳时，视觉效果也更协调。壳体表面没有多余的凸起或者装饰结构，后期如果需要做丝印标识、开孔加装按键或者指示灯，也有足够的平整弧面可以加工，不需要破坏原有结构的强度。另外，一体式的结构没有拼接缝隙，日常使用时灰尘、少量溅水不容易进入壳体内部接触电路板，相比分体式外壳的防护性能有明显提升，放在车间、实验室这类多尘环境下做长期运行的监测节点时，能有效减少积灰导致的电路接触不良问题。

　　在建模细节上，这款壳体的所有过渡圆角都做了R2以上的处理，没有尖锐的内角，打印时不会出现应力集中导致的层间开裂，端部的推入开口做了0.3mm的导入倒角，装配板卡时不会刮伤电路板的阻焊层，也不会卡滞板卡上的贴片元件。下部的卡槽深度做了2mm的设计，刚好卡住电路板的边缘，不需要打胶或者额外固定就能保证板卡的固定强度，拆卸时只要从开口处轻轻推出板卡即可，不会损伤板卡上的元件。整体结构没有复杂的曲面特征，不管是FDM还是光固化3D打印机都能顺利打印，不需要做特殊的切片参数调整，常规0.2mm层厚打印就能得到足够光滑的表面效果，后期如果需要做表面打磨、喷漆处理也很方便。
