便携式心率监测听诊设备结构设计

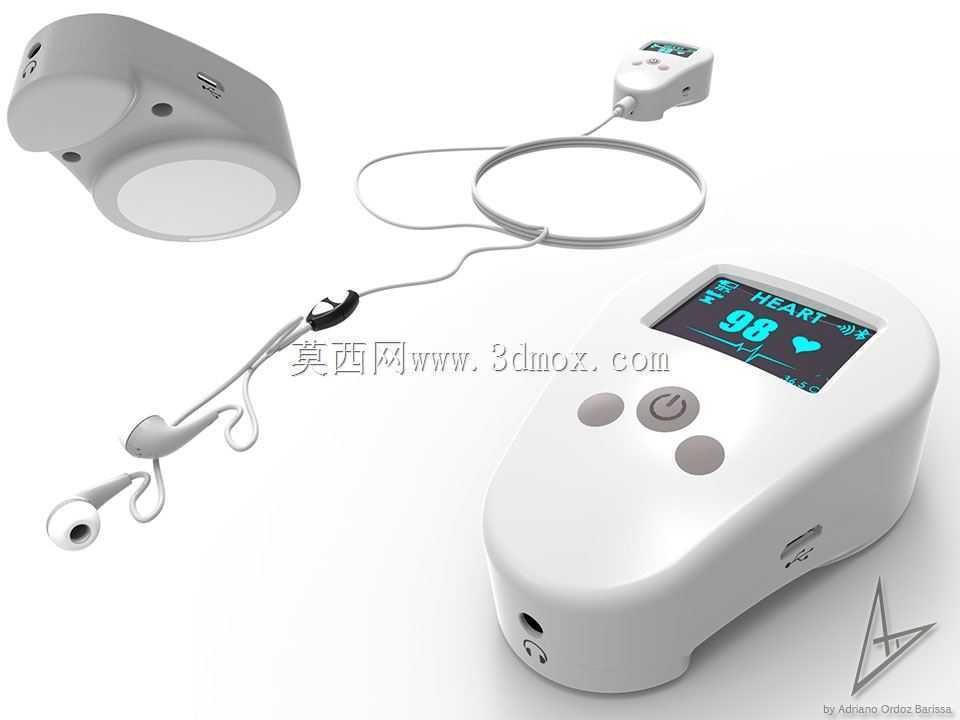

　　这款手持心率监测听诊设备的结构设计，核心围绕基层医疗巡诊、家庭健康自测、教学实验演示三类场景的实际使用需求展开，没有采用传统听诊器的耳挂式结构，转而采用一体化手持机身搭配数字显示屏的方案，适配单人操作快速检测的使用逻辑。从实际使用场景来看，传统听诊器对使用者的听诊经验要求较高，普通用户很难准确识别心音特征判断心率数值，这款设备将心音采集、信号转换、数值显示功能集成在单块机身内，使用者仅需将机身底部的音频采集端贴合被测者胸腔位置，即可通过正面显示屏直接读取实时心率数值，同时屏幕搭配心形标识与波形动态显示，降低非专业用户的识别门槛，也适合教学实验场景下让学生直观观察心率变化与心音信号的对应关系。

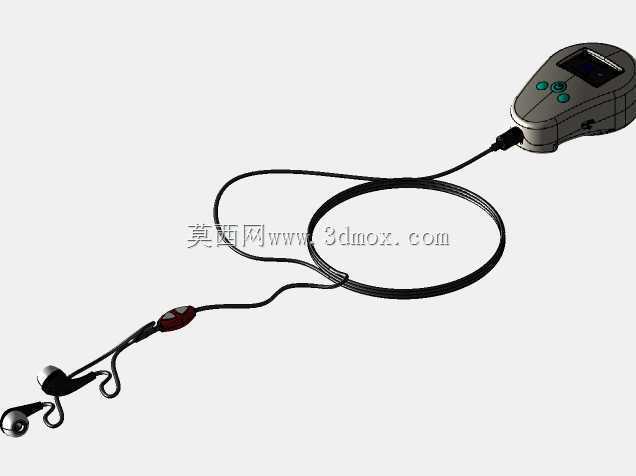

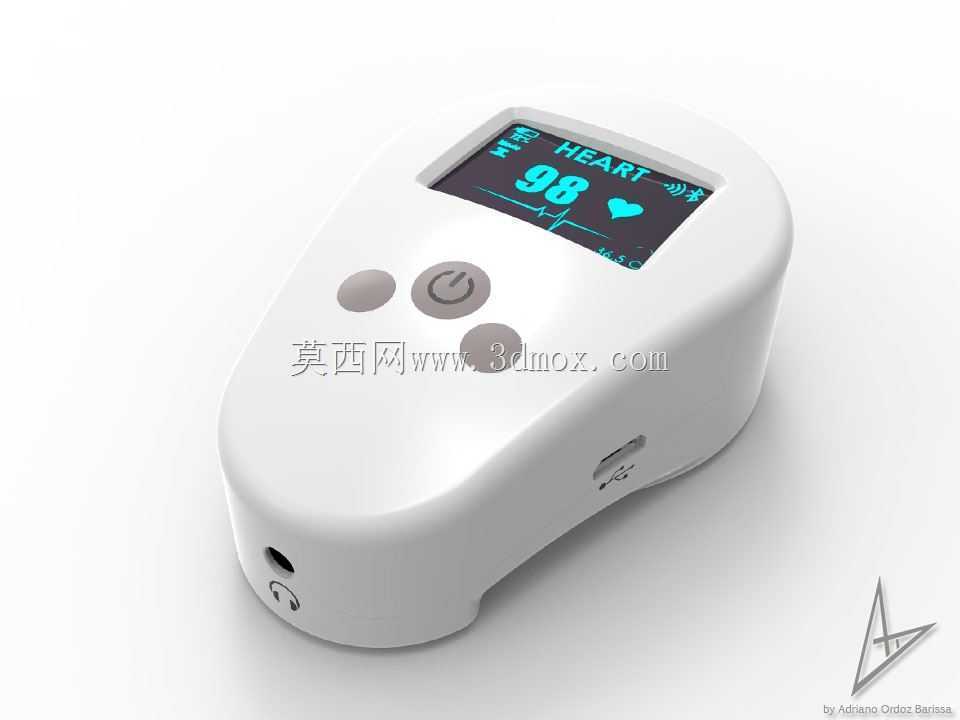

　　从功能特性的结构匹配来看，机身正面设置三颗物理按键，分别对应功能切换、电源开关、数值确认的操作逻辑，按键采用凸起式圆弧造型，按键行程控制在1.2mm，按压反馈清晰，即使用户佩戴医用检查手套也能准确操作，不会出现误触问题。机身侧面预留的USB接口兼顾充电与数据传输功能，接口位置做了内凹1.5mm的沉台设计，避免日常放置时接口被桌面剐蹭损坏，接口边缘做了R0.8的圆角过渡，不会割伤插拔线材时的手指。机身底部的3.5mm音频接口，既可以外接传统听诊耳件满足专业医师的听诊需求，也可以外接音频输出设备连接教学演示系统，拓展设备的使用场景。

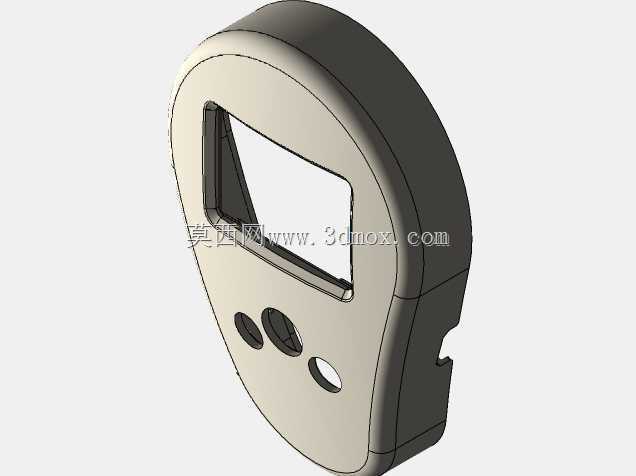

　　设计思路上，整机采用流线型鹅卵石造型，没有尖锐棱角，机身外壳壁厚均匀控制在2mm，采用ABS+PC混合材质注塑成型，兼顾抗摔性能与表面哑光质感，整机重量控制在120g以内，单手握持时掌心可以完全贴合机身曲面，长时间握持检测也不会产生明显的负重感。屏幕区域做了2度的内倾角设计，当使用者手持设备贴合被测者胸腔时，视线刚好可以垂直对准屏幕表面，避免反光造成的数值读取困难，屏幕周边的边框宽度控制在8mm，既可以给屏幕提供足够的结构防护，也不会让整机显得过于笨重。

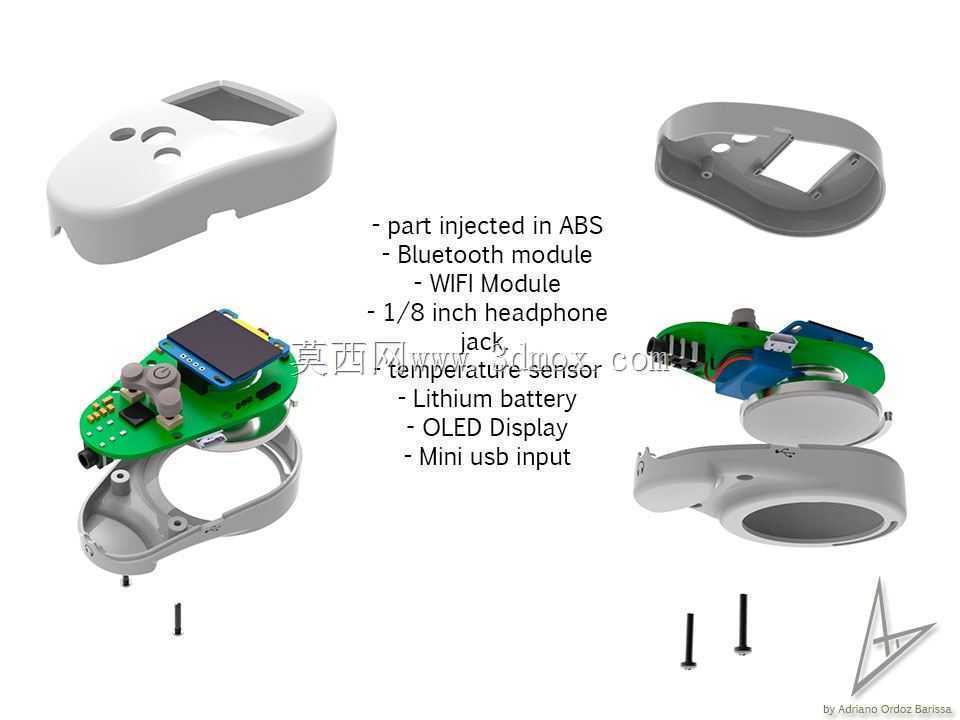

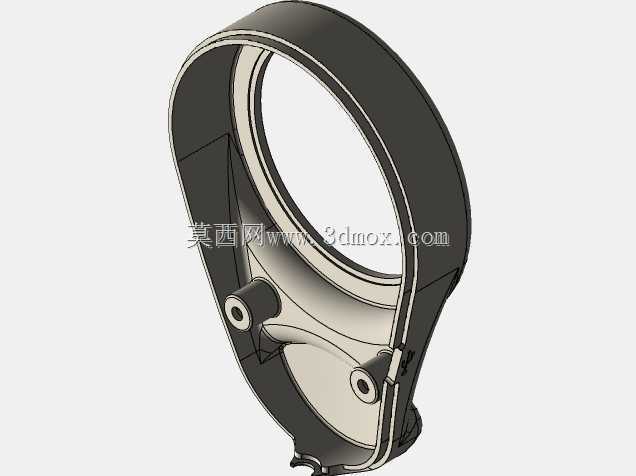

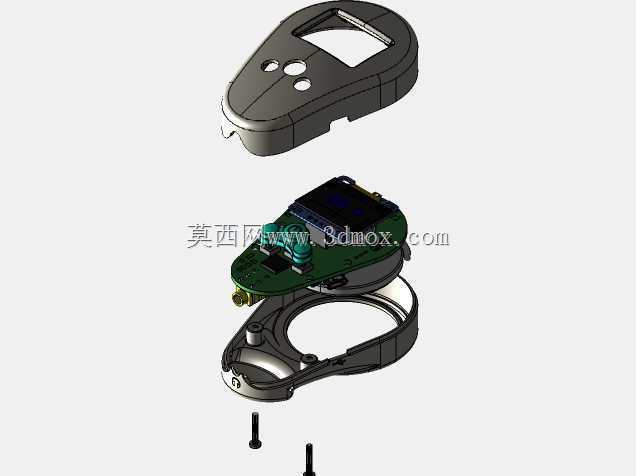

　　外形尺寸与安装边界方面，整机最大轮廓尺寸为120mm×70mm×28mm，可以轻松放入白大褂口袋或者便携医疗包内，不会占用过多收纳空间。内部结构采用分层式布局，最上层为显示屏与按键PCB板，中间层为核心信号处理电路板与锂电池组，最下层为音频采集传感器模块，各层之间通过定位柱与螺丝固定，电路板与外壳内壁之间预留1mm的间隙，避免外壳受挤压变形时损坏电路板元器件。音频采集端突出机身底部2mm，表面覆盖软质硅胶垫，贴合人体皮肤时不会产生冰凉的异物感，同时可以隔绝外界环境杂音，提升心音信号采集的准确度。机身内部的电池仓做了独立的密封结构，电池与电路板之间设置绝缘隔离层，避免电池漏液损坏核心电路，电池容量匹配设备低功耗设计，单次充满电可以支持连续8小时以上的检测使用，满足日常巡诊的续航需求。设备的所有拼接缝隙都控制在0.1mm以内，日常使用时可以直接用75%酒精擦拭表面消毒，不会出现液体渗入机身内部损坏电路的问题，适配医疗场景下的高频消毒需求。
