三角洲打印机接触传感适配打印头结构

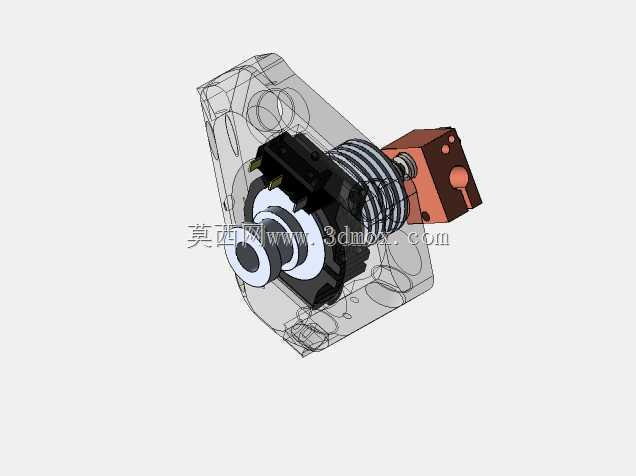

　　该结构对应FDM熔融沉积型三角洲3D打印机的核心执行端部件，日常应用场景覆盖桌面级创客研发打样、小批量定制零件生产、教学实训设备装配等领域，作为直接执行耗材熔融挤出、成型轨迹输出的终端组件，其结构设计直接决定打印成型精度、运行稳定性与后期维护便捷度。从实际使用需求出发，该打印头预留了接触式传感器的安装位，目前呈现的结构状态未完成该类传感器的装配，预留的安装接口可适配市面上主流的机械接触式调平传感器，装配后可实现打印平台自动调平、喷头高度实时校准功能，解决手动调平效率低、首层附着力差的常见工程问题。设计层面采用半包容式基座结构，将加热块、喉管冷却风道、送丝轮组的安装位整合在同一铝合金基座内，

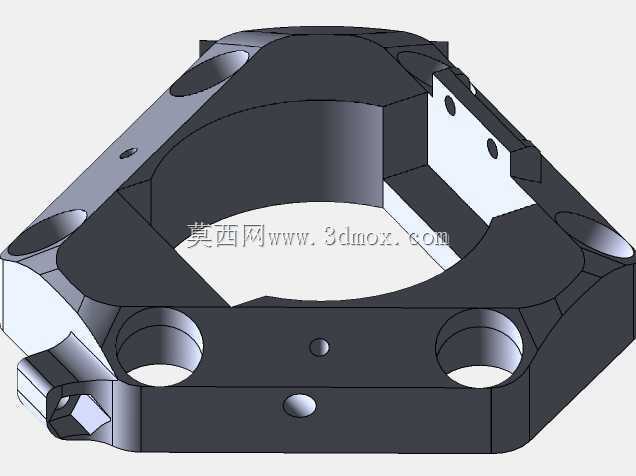

　　基座侧面设置的多组安装孔位可直接固定在三角洲打印机的并联臂 effector 平台上，安装孔的孔距公差控制在0.02mm范围内，可保证并联臂运动过程中喷头的同心度，避免高速运动时出现喷头晃动、打印层纹错位的问题。结构中集成的散热鳍片采用环形排布设计，紧贴喉管散热段，可在持续高温打印时将喉管上部温度控制在耗材玻璃化转变温度以下，避免耗材提前软化造成堵头故障；加热块采用分体式固定结构，可快速更换不同口径的喷嘴，适配0.2mm到1.0mm区间的常用喷嘴规格，满足高精度细节打印与大流量快速打印的不同需求。从安装边界来看，该打印头组件整体外轮廓最大直径为68mm，沿喷头轴线方向的总高度为82mm，

　　安装时需保证喷嘴端面到并联臂铰接点的距离与设备原有设计参数偏差不超过0.1mm，否则会导致运动学解算偏差，出现打印尺寸失真的问题。组件侧面预留的走线槽可将加热棒、热敏电阻、传感器的线材统一收纳，避免运动过程中线材与机架剐蹭造成断线故障；送丝通道采用直通式设计，内壁粗糙度控制在Ra1.6以下，可降低耗材送进阻力，适配PLA、ABS、PETG等常用1.75mm直径3D打印耗材。结构中的弹簧预紧组件可调整送丝轮对耗材的压紧力，针对不同硬度的耗材可灵活调整预紧度，避免软料送进时出现打滑、硬料送进时出现压痕过深影响送丝精度的问题。基座上设置的风道出口正对喷嘴下方的成型区域，可将冷却风均匀吹向刚挤出的耗材，加快耗材冷却定型，

　　减少悬垂结构打印时的拉丝、下垂缺陷。在实际装配调试过程中，需先将喉管压入基座对应孔位，保证喉管下端面与加热块上端面贴合无间隙，避免出现漏料问题；加热棒与热敏电阻需插入加热块对应的安装孔内，使用耐高温固定胶填充间隙，保证温度检测精度与加热效率；接触传感器安装时需调整触发探针的伸出长度，保证探针触发时喷嘴端面与打印平台的距离为0.1mm到0.2mm的最佳打印首层间隙。该结构的设计充分考虑了桌面级3D打印机用户的日常维护需求，所有易损件均可快速拆卸更换，无需复杂的专用工具，同时整体重量控制在120g以内，可降低并联臂运动时的惯性负载，提升设备高速打印时的运动稳定性，减少运动过程中的振动与噪音。
