铸铝一体框架结构桌面级FDM3D打印设备

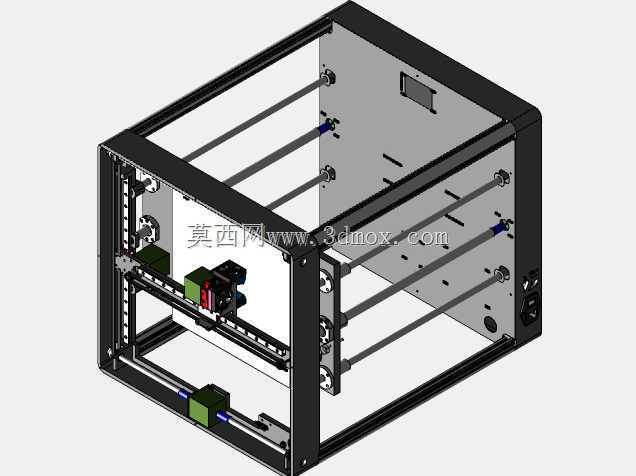

　　这款桌面级FDM成型设备的主体框架采用铸铝一体加工工艺打造，区别于常见的铝型材拼接框架结构，一体铸铝的箱体式结构能从根源上减少拼接缝隙带来的装配公差累积，在长时间高速打印运行过程中，框架自身的形变量控制在微米级，能有效避免因框架共振导致的打印层纹错位、模型表面振纹等常见问题，适配小尺寸精密零件的快速成型需求，常见于个人创客工作室、小型产品研发部门的手板打样场景，也可用于中小学科创教育场景下的实操教学，能满足ABS、PLA、PETG等多种常见熔融沉积耗材的打印成型要求。

　　从结构设计逻辑来看，框架的安装基准面全部采用CNC一次装夹加工完成，所有光轴安装孔位、导轨定位面、驱动组件安装座的位置度公差控制在0.02mm以内，不需要后期反复调校拼接精度，装配时只需要按照定位面依次装入传动组件即可，能大幅降低设备的装配调试周期，也减少了用户后期使用过程中的维护调校频率。设备内部的X轴运动组件采用十字光轴导向搭配同步带传动的结构，打印头组件集成了挤出、加热、散热三个功能模块，挤出齿轮的送料路径做了短程化设计，能减少耗材送料过程中的阻力，适配柔性耗材的打印需求；Y轴运动平台采用底部双光轴支撑结构，平台调平组件采用弹簧预紧的手拧调平结构，配合限位开关的物理定位，能快速完成平台水平度调校，保证首层打印的附着力均匀。Z轴采用双侧光轴导向搭配丝杆传动的结构，丝杆的安装座与框架一体铸造成型，避免了独立安装座带来的同轴度误差，Z轴运动过程中的步进精度能达到0.1mm层级，保证层厚控制的均匀性。

　　设备的电气控制组件全部集成在框架后侧的内置安装仓内，电源、主控板、驱动模块的安装位都预留了散热通风槽，接线走线全部沿着框架内侧的预留线槽布置，避免走线干涉运动组件的运行行程，设备外侧的操作接口、电源开关都布置在框架后侧的右下方区域，符合桌面设备的操作布线习惯，不会占用设备正面的操作空间。从安装边界尺寸来看，这款设备的整体外轮廓尺寸控制在400mm400mm350mm区间内，成型仓的有效打印行程为220mm220mm250mm，能满足绝大多数桌面级手板零件、创意模型的成型尺寸需求，设备底部预留了四个橡胶减震脚垫的安装位，放置在普通办公桌面上即可使用，不需要额外配置专用的安装工作台，设备整体重量控制在18kg左右，单人即可完成搬运移位。

　　在实际使用场景中，这款一体铸铝框架的设备相比拼接式框架的设备，连续运行72小时以上的打印精度保持率能提升30%以上，不会因为长时间运行的热胀冷缩导致框架拼接处出现位移，打印大尺寸模型时的边角翘曲风险也更低，因为框架整体的刚性足够，打印头高速移动时的惯性冲击能被框架整体吸收，不会出现局部晃动导致的模型错位。框架的上下安装件全部采用不锈钢CNC一体加工，和铸铝框架的连接采用内六角圆柱头螺钉锁紧，连接面做了铣平处理，接触面积达到80%以上，锁紧后不会出现松动间隙，长期使用也不需要反复紧固连接螺丝。设备的运动组件全部采用标准化的通用配件，后期维护更换时不需要定制专用配件，能降低设备的全生命周期使用成本，对于需要自行改装升级的用户来说，一体框架的安装基准统一，加装自动调平传感器、更换近程挤出组件、升级散热模块时都有统一的定位基准，不需要重新测量调校安装位置，改装的适配性更强。
