带散热基座的多关节机械臂结构设计

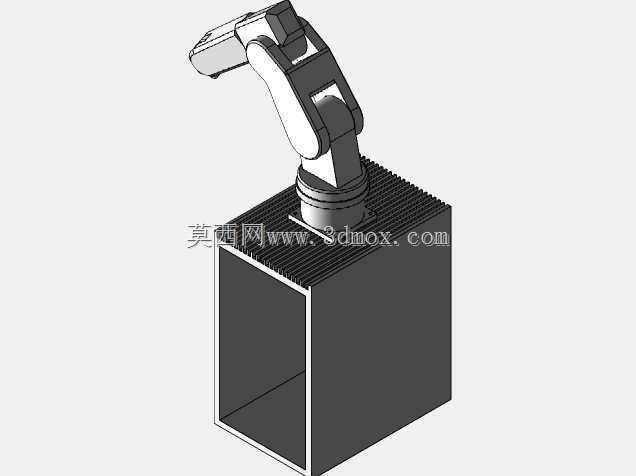

　　在车间自动化产线的工位布局里，这类带一体化散热基座的多关节机械臂，常被布置在电子元器件组装、小型工件精密搬运、点胶涂覆这类对工位占地、动作重复精度有明确要求的工序段。区别于落地式重载工业机器人，这款结构的基座采用了带密集鳍片的箱体式设计，并非单纯做外观造型——实际产线运行中，关节驱动模块的伺服驱动板、制动电阻的发热会顺着安装面传导到基座，鳍片结构不需要额外加装风冷管路，就能依靠车间常规的环境空气流通带走热量，避免长时间连续运行时驱动部件因为积热出现过流保护、编码器零点漂移这类现场常见的故障。从结构设计逻辑来看，这款机械臂的关节排布采用了经典的多自由度串联构型，基座上方的第一关节承担水平回转动作，连接的大臂结构做了变截面的加强设计，

　　在保证小臂俯仰、腕部旋转动作行程无干涉的前提下，尽可能削减了臂身的冗余重量，毕竟这类小负载机械臂的臂身自重每降低一公斤，末端的动态响应速度就能提升一个层级，同时也能降低关节减速器的长期负载磨损。实际做安装边界校核的时候要注意，基座的箱体结构是中空设计，现场布线的时候可以把动力线、编码器信号线从箱体内部的走线腔穿过，避免机械臂回转的时候线缆被臂身剐蹭，基座底部的安装面预留了成组的安装孔位，和车间常用的铝型材工作台、钢制工装台的孔距是匹配的，不需要额外做过渡转接板就能完成固定。从功能特性上看，腕部的连接法兰做了标准化的接口设计，可以适配夹爪、真空吸盘、点胶阀这类不同的末端执行器，关节内部的走线做了内置处理，

　　不会像外置走线的机械臂那样在复杂工位里和周边的工装、料架产生勾挂。很多刚接触这类设备结构的工程师容易忽略基座的散热设计作用，实际在连续24小时运行的消费电子组装产线上，不带散热结构的小型机械臂往往在夏季车间环境温度偏高的时候，会出现关节扭矩输出下降的问题，这款结构把散热鳍片和基座本体做成一体化的钣金焊接结构，既没有额外增加太多的整体高度，又把基座的散热表面积提升了三倍以上，不需要额外加装散热风扇就可以满足持续运行的散热需求。做三维结构建模的时候，要特别注意各关节的极限位置干涉检查，比如大臂俯仰到最低位置的时候，臂身和基座鳍片的边缘要预留至少5mm的安全间隙，避免加工装配的公差累积导致动作时出现硬碰撞；

　　腕部旋转关节的过线孔要做圆角处理，避免长期动作的时候线缆外被被孔边的锐边割破，引发信号中断的故障。另外基座的中空腔体除了走线之外，还可以预留空间放置小型的IO控制模块，不需要把控制模块单独布置在机柜里，能进一步缩减工位的整体占地空间，适合在排布紧凑的流水线工位上使用。在实际的工件搬运场景里，这款结构的臂展范围刚好覆盖一个标准工位的上下料区间，从料盘取件到工装定位的位置，不需要额外增加外部的行走轴就能完成全行程动作，对于设备集成商来说，这种集成化的结构设计能减少现场安装的调试工作量，不需要单独设计散热结构、走线支架这类附属配件，直接按照安装孔位固定之后，接好管线就可以进入动作示教环节。
