手动拖拽式三维扫描机械臂结构设计

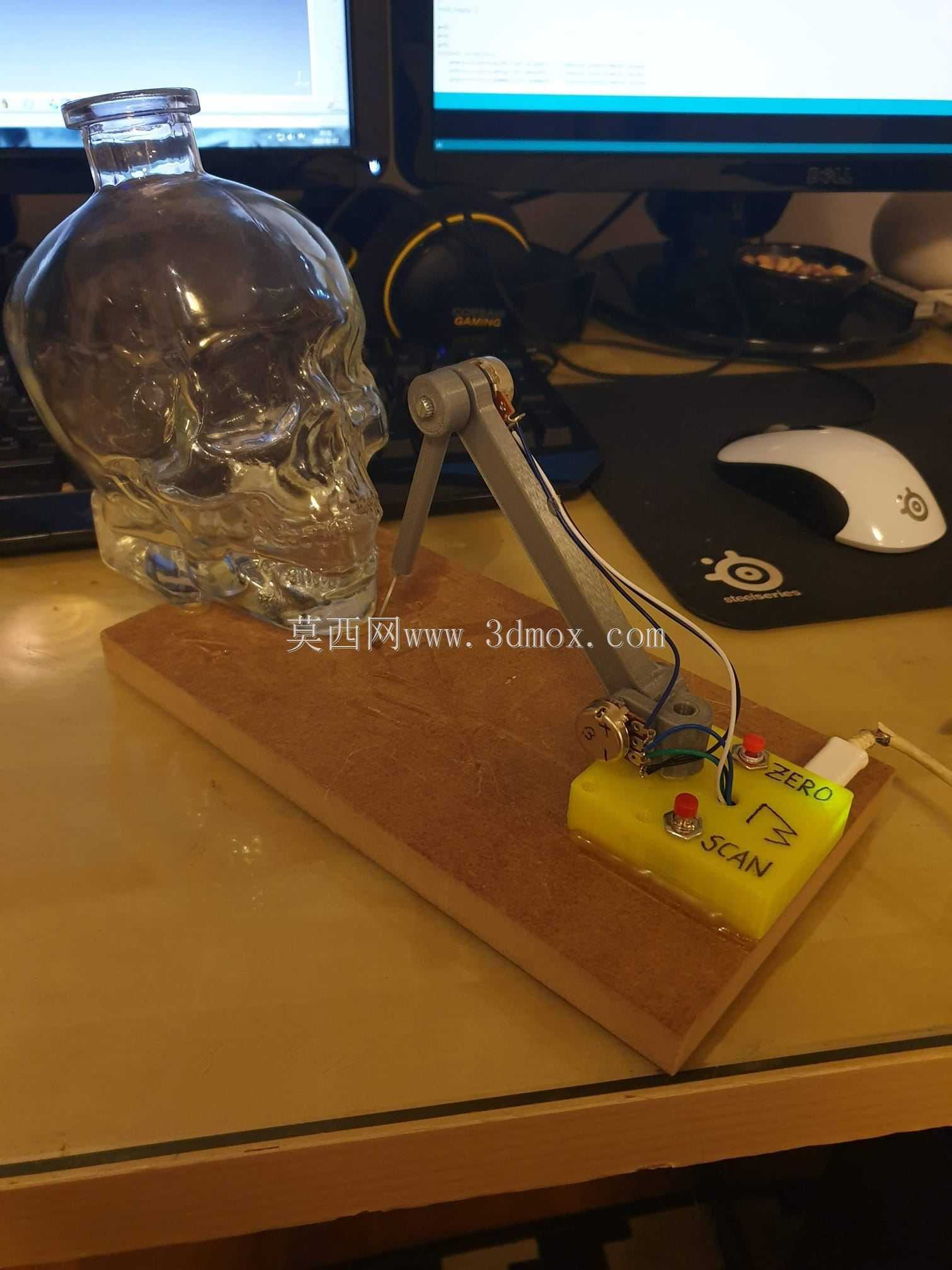

　　这款手动拖拽式扫描臂的核心应用场景覆盖小尺寸工件逆向建模、教学实验三维数据采集、小型文创产品复刻等领域，区别于全自动工业扫描设备，它不需要复杂的运动路径编程，操作人员直接握持臂体末端的扫描端头，沿着被测物体的外轮廓缓慢拖动，就能实时采集物体表面的三维坐标点，最终拼接生成完整的点云数据，对于小批量、非标准化的单件扫描需求，这种结构的设备成本更低，操作门槛也更友好，不需要操作人员掌握专业的机器人编程知识，只要能平稳控制臂端移动轨迹就能完成扫描作业。从功能特性来看，臂体的三个转动关节处各搭载一个B10K线性电位计，每个电位计对应一个转动自由度的角度采集，三个关节的角度数据实时传输到控制端的arduino nano主控板，

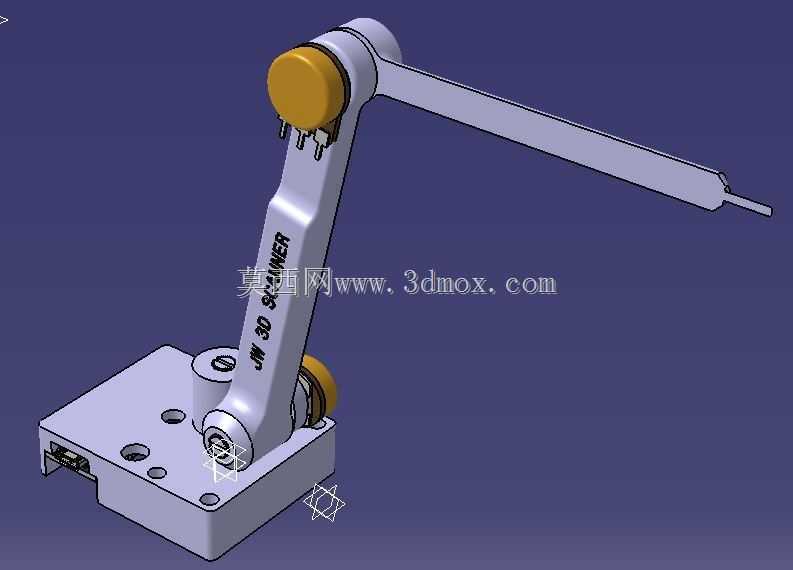

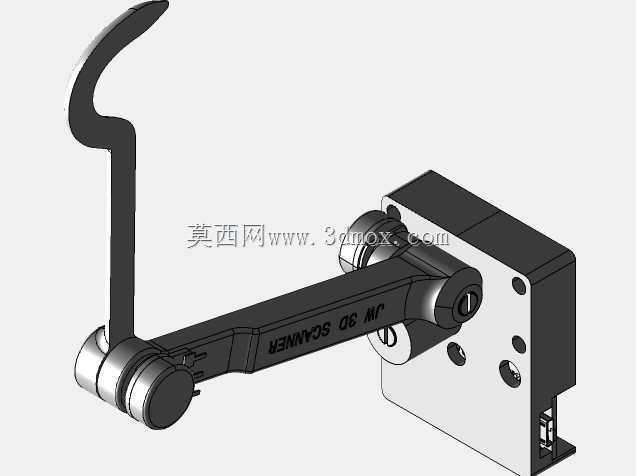

　　主控板结合预先标定好的各段臂长参数，通过正运动学解算就能实时算出末端扫描头的空间三维坐标，拖动过程中连续采集的坐标点会自动拼接形成点云集合，不需要额外加装视觉定位相机，整体结构的硬件成本远低于同行程的光学扫描设备，适合个人工作室、教学实验室这类预算有限的使用场景。设计思路上，这款扫描臂采用了串联关节式的开链结构，底座作为整个设备的安装基准，设计了四个对称分布的安装孔，可以直接通过螺栓固定在木质或者金属工作台面上，安装时需要保证底座上平面的水平度误差控制在0.2mm以内，避免关节转动时因为底座倾斜带来的角度采集误差。第一段大臂与底座之间的关节采用立式转轴结构，搭配阻尼垫片提供合适的转动阻力，既可以保证臂体拖动时的顺滑度，又能在停止拖动时保持当前姿态不会自行下坠，大臂侧面印有清晰的设备标识，关节处的黄色端盖既是电位计的安装防护盖，也能作为关节转动的视觉参考标记，方便操作人员直观判断各关节的转动角度范围。第二段小臂与大臂之间的关节同样采用转轴结构，转动范围限制在0到140度之间，避免过度转动拉扯内部的连接导线，小臂末端设计了锥形的扫描端头安装位，可以根据扫描需求替换不同类型的接触式测头或者微型光学扫描探头，拓展不同的扫描功能。安装边界方面，底座的整体轮廓尺寸为120mm100mm，固定时需要在工作台面上预留至少150mm130mm的平整安装区域，臂体完全展开后的最大水平扫描半径可以达到380mm，

　　垂直方向的扫描范围覆盖底座上方50mm到320mm的区间，安装时要注意臂体转动范围内不能有其他设备或者障碍物遮挡，避免拖动过程中发生碰撞导致关节角度采集出错。关节处的电位计安装位设计了微调结构，初次组装或者长期使用出现角度漂移时，可以松开电位计的固定螺丝，转动电位计轴体进行零点校准，校准完成后重新锁紧螺丝就能恢复采集精度，不需要更换整个关节组件，后期维护的成本很低。臂体的结构件采用轻量化的硬质铝合金加工而成，既保证了关节连接处的结构刚性，减少臂体自身形变带来的测量误差，又能控制整体重量，让操作人员长时间拖动操作也不会产生明显的负重感，各关节的转动轴处都加装了自润滑轴套，长期使用也不会出现卡顿或者旷量，能稳定保持角度采集的一致性。

　　控制部分的电路全部集成在底座的空腔内部，外部只需要引出一根USB数据线连接电脑就能完成供电和数据传输，不需要额外搭配电源适配器，桌面布置的时候不会有多余的线缆干扰操作，配套的基础代码可以直接读取三个电位计的模拟量信号，转换成角度数据后通过串口传输到电脑端的点云处理软件，操作人员可以根据自己的使用需求修改代码逻辑，调整数据采集的频率或者添加滤波算法，进一步提升点云数据的平滑度。这种手动扫描臂的结构设计没有采用复杂的谐波减速器或者伺服电机，完全依靠操作人员的手动拖动完成路径移动，整体结构的复杂程度很低，普通的机械加工条件就能完成所有零件的加工制作，非常适合三维建模从业者自行制作使用，也可以作为机械原理、机器人运动学相关课程的教学实训装置，让学生直观理解串联机械臂的正运动学解算过程、传感器数据采集原理以及点云数据的生成逻辑。在实际使用过程中，需要注意拖动速度尽量保持均匀，不要快速甩动臂体，避免电位计的角度采集跟不上臂体的移动速度导致点云数据出现断层，对于表面有深孔或者倒扣结构的工件，可以调整小臂和大臂之间的夹角，让末端测头能够伸入到凹陷区域完成数据采集，弥补固定视角扫描设备的采集盲区。
