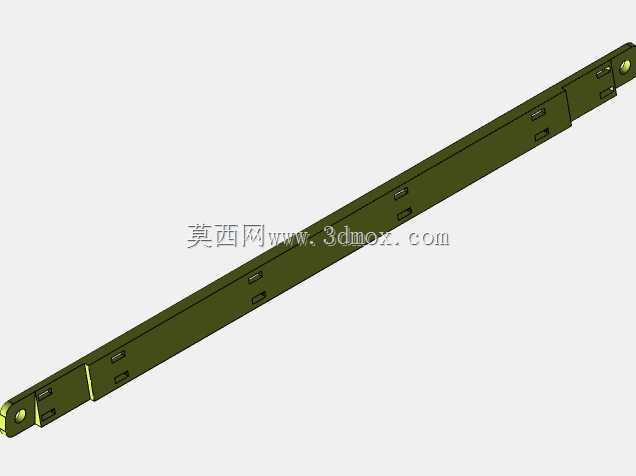

REPRAP X400机型配套LED照明安装支架

　　在桌面级FDM3D打印设备的日常使用场景中，成型仓内部照明不足是长期困扰操作人员的共性问题：观察首层挤出附着状态、查看打印件层纹细节、排查堵头或翘边故障时，仅靠环境光往往会被龙门架、挤出头组件遮挡形成阴影，误判打印状态的情况时有发生。这套适配REPRAP X400机型的LED灯安装支架，正是针对该机型的框架结构特点设计的仓内照明固定方案，无需对设备原有铝型材框架做打孔、切削等破坏性改造，就能完成整套照明组件的加装。

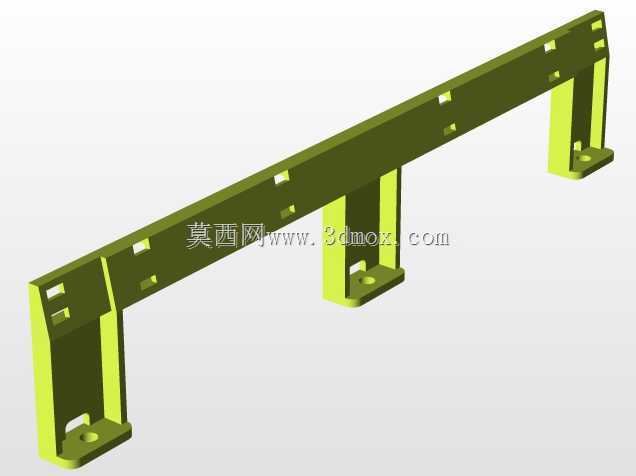

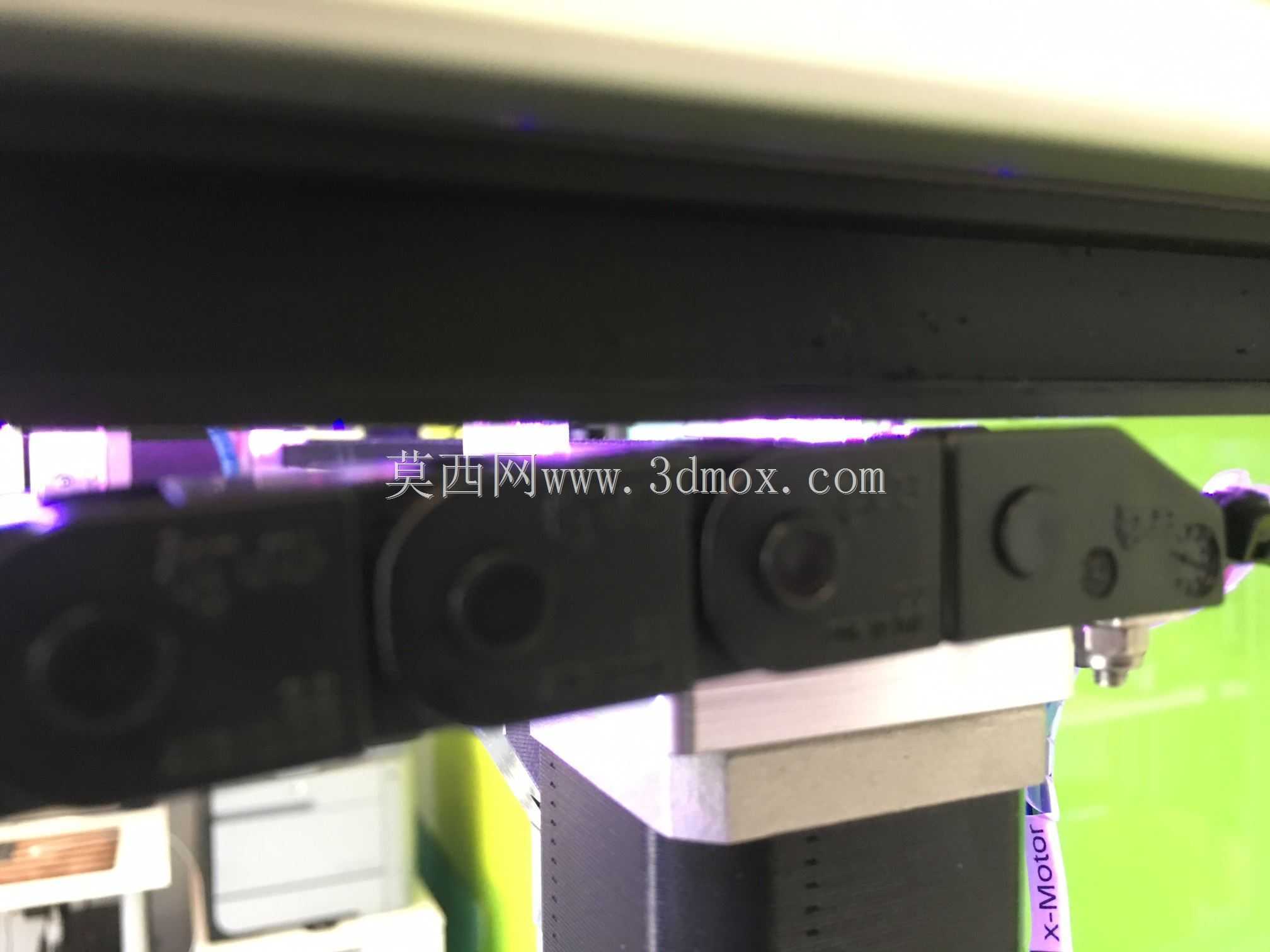

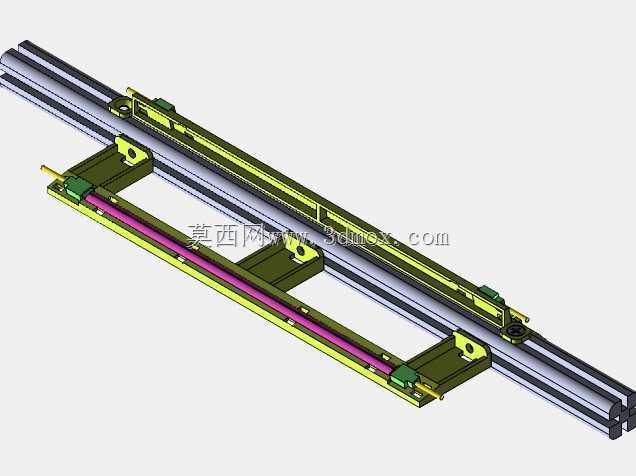

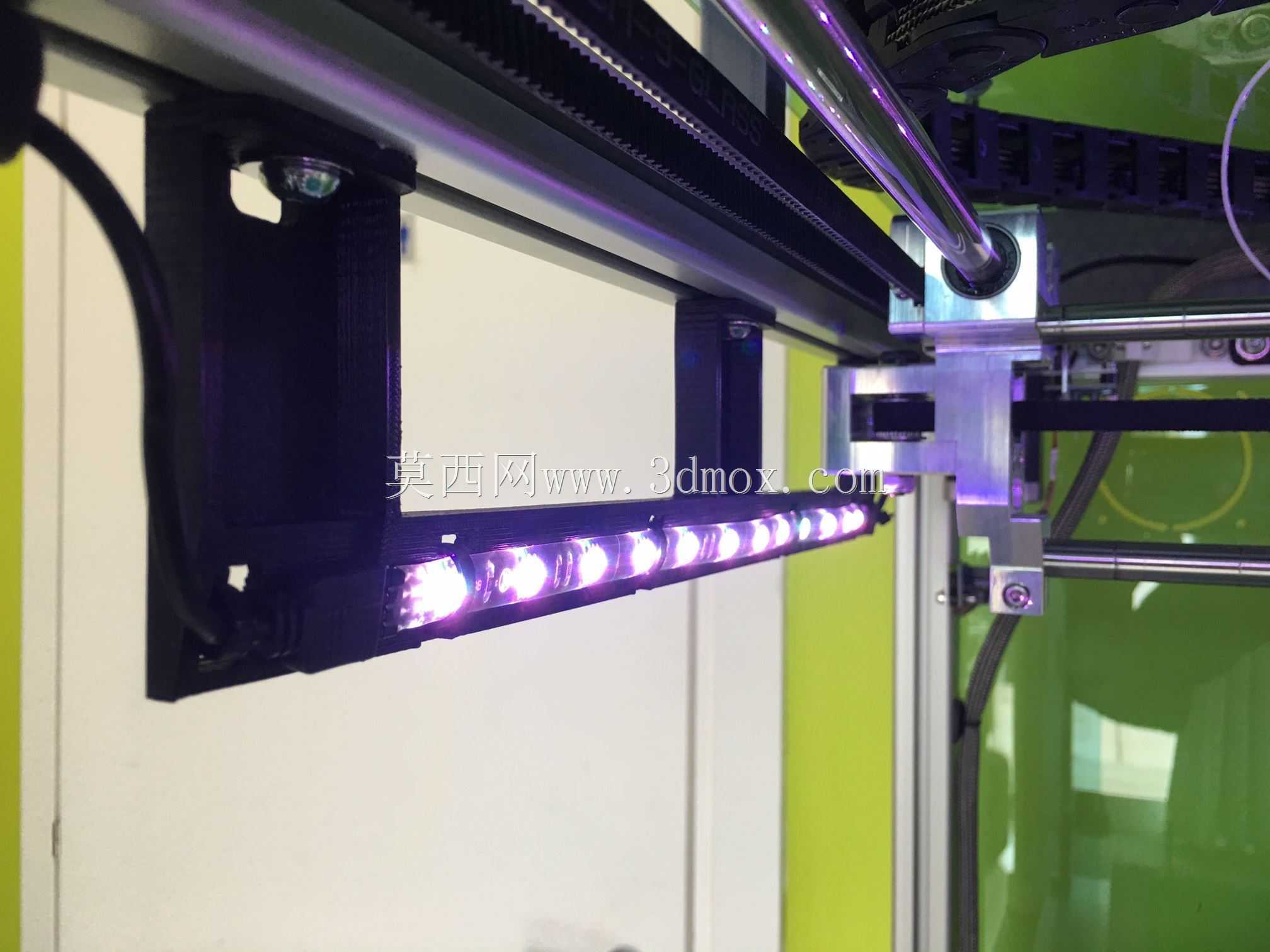

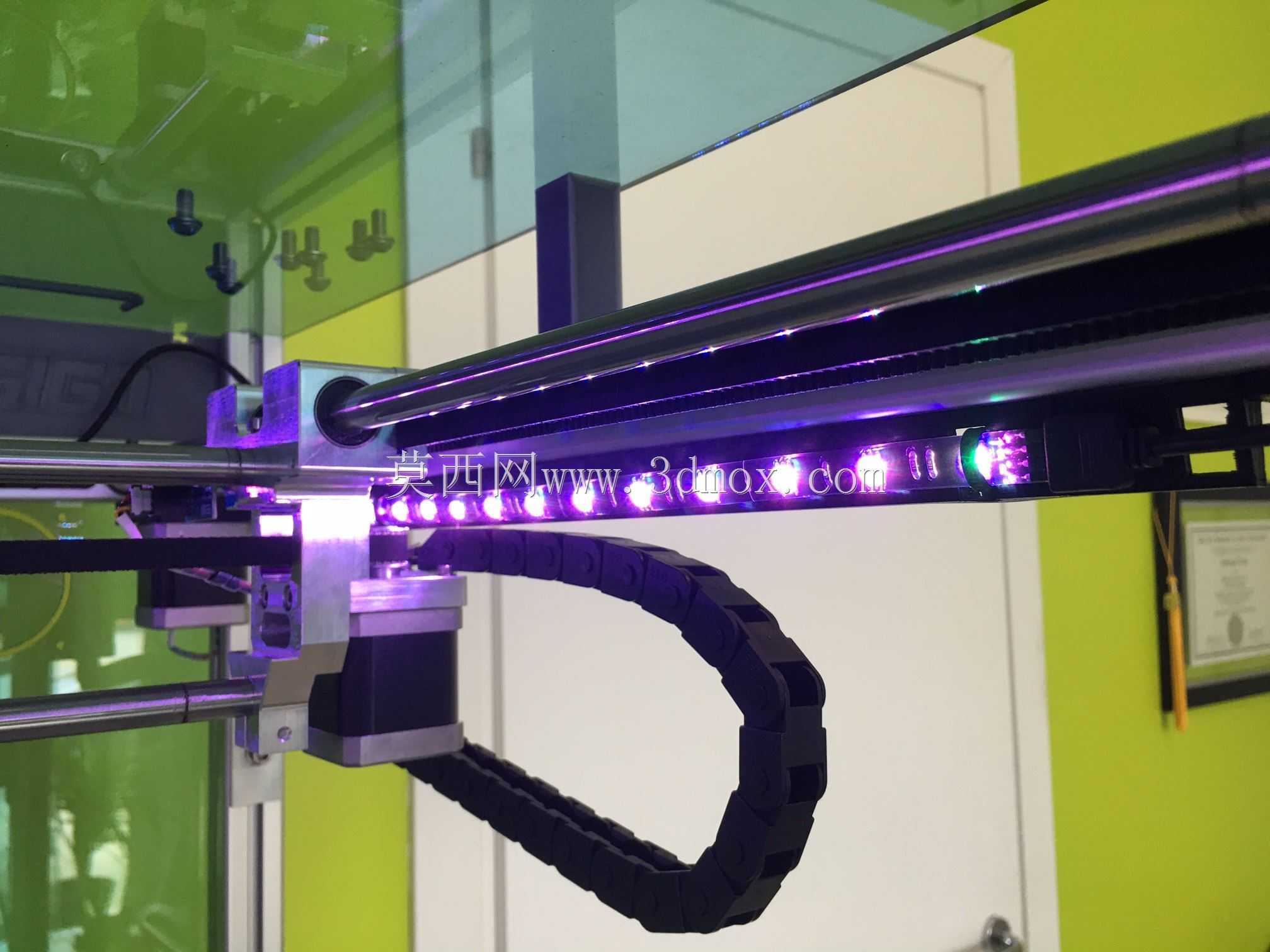

　　从实际安装边界来看，整套支架完全贴合X400的型材安装槽位设计，前、后两侧的支架采用表面贴装式结构，安装后不会侵入设备的有效成型行程范围——X400的成型区域为400mm见方的立方体空间，支架安装完成后最内侧边缘距离成型仓边界预留了12mm的安全间隙，打印大尺寸工件时不会出现运动部件剐蹭灯条的问题。左右两侧的支架采用非对称结构设计：左侧因为靠近设备Z轴传动丝杠与拖链安装位，支架采用高支撑结构，将灯条固定位置抬升28mm，避开拖链运动时的摆动轨迹，同时预留出线材固定的卡扣位；右侧因为靠近X轴传动同步带的张紧调节端，支架下方轮廓做了下沉切削处理，不会遮挡同步带张紧轮的调节操作空间，后期维护张紧度时无需拆卸灯架。

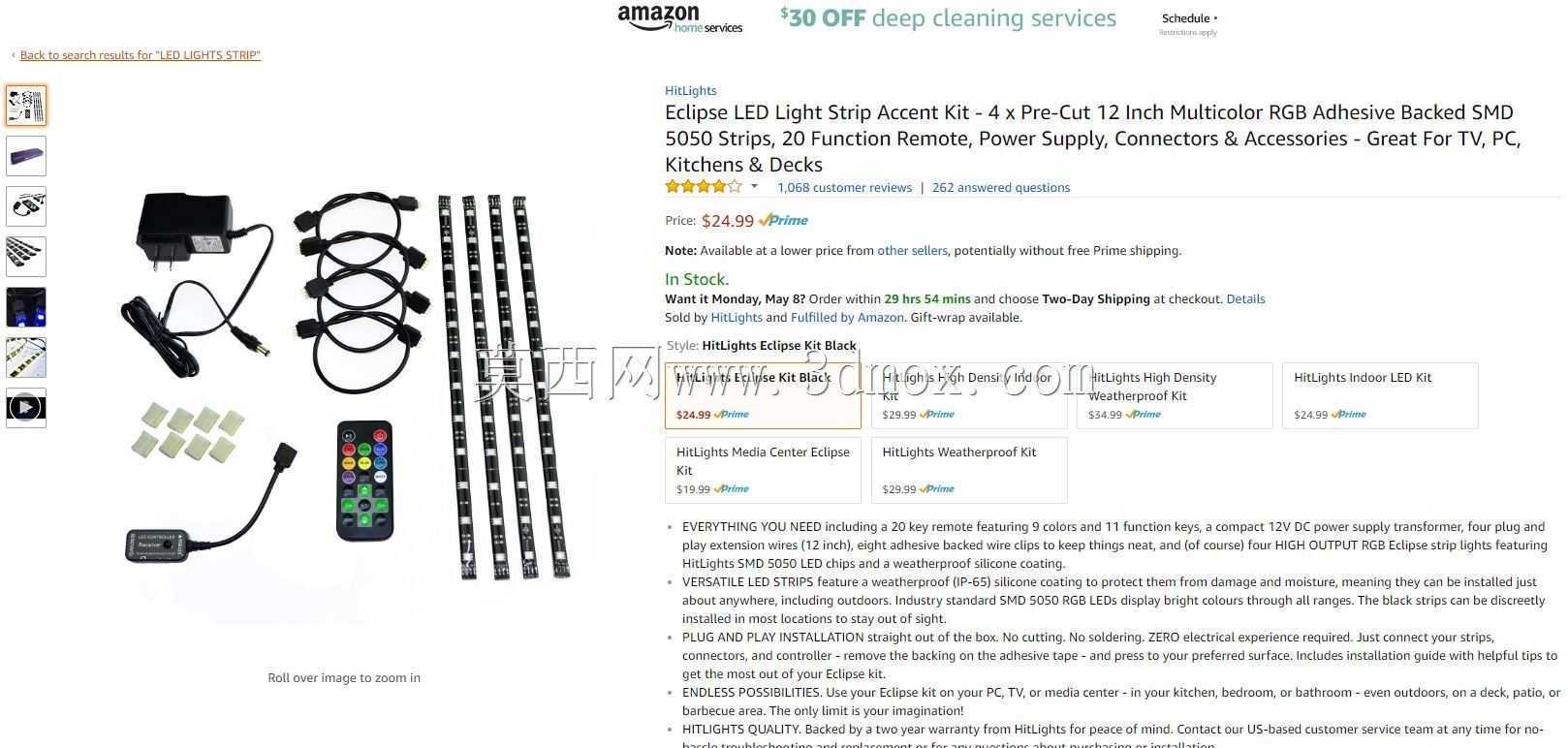

　　设计过程中充分考虑了线材布线的合理性，支架上预留的理线卡槽可以将LED灯条的供电线缆完全收纳固定，顺着龙门架的型材槽位引导至设备外侧的供电接口，避免线缆悬垂在成型仓内被运动部件拉扯，也能减少打印过程中高温耗材挥发物附着在线缆表面造成的老化加速问题。需要注意的是，这套支架仅包含灯条固定的结构件本身，配套的LED灯带需要选用对应宽度的低压软灯条，安装时配合对应的Filament夹具使用，能进一步提升线缆固定的稳定性，避免打印过程中设备往复运动造成的线缆松脱。

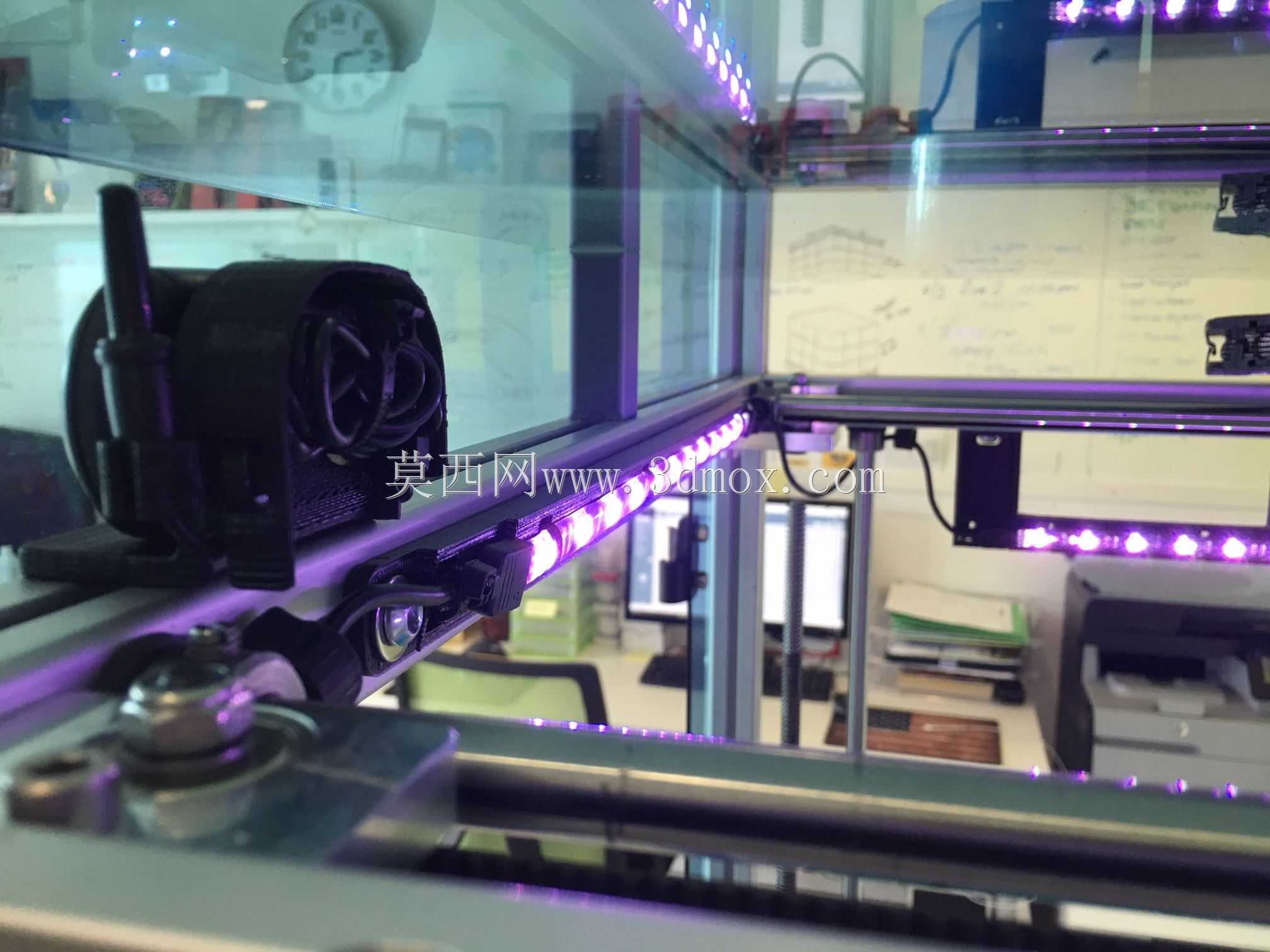

　　从功能特性来看，支架安装完成后，灯条的照射角度经过反复调整，光线可以均匀覆盖整个打印平台表面，不会出现局部过曝或者暗区：前侧灯条以15度俯角照射平台前部区域，后侧灯条对应覆盖平台后部，左右两侧的灯条补充侧面照明，完全消除挤出头下方的观察阴影，操作人员站在设备正前方就能清晰看到整个打印过程的细节，无需额外手持照明设备探入成型仓观察。支架的安装孔位完全匹配X400型材上的原有T型螺母槽位，安装时只需要将配套的T型螺母滑入型材槽，拧紧固定螺丝即可完成固定，单人次安装耗时不超过15分钟，不需要复杂的调校对位过程。

　　在结构强度设计上，支架采用了和设备框架适配的安装受力方式，每个固定点的受力方向都垂直于型材安装面，长期使用不会出现支架下垂、灯条照射角度偏移的问题。同时支架边缘都做了R2的圆角处理，安装过程中不会划伤操作人员的手部，也不会割破灯条的绝缘外皮。针对3D打印仓内的温度环境，支架结构的耐温范围覆盖了PLA、ABS、PETG等常用耗材的打印仓温区间，不会因为仓内长期处于40-60度的环境出现结构变形。
