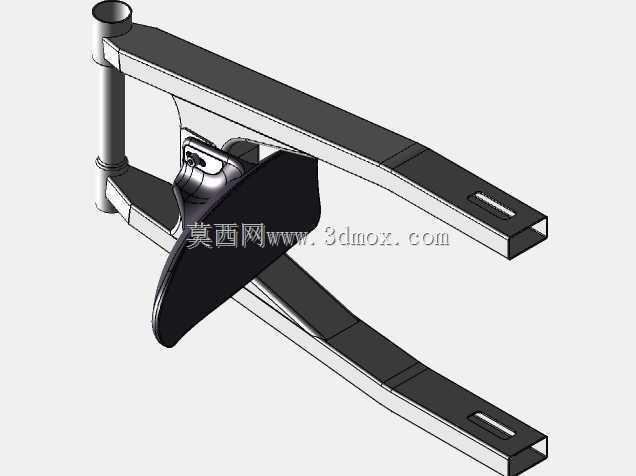

本田CBR1000摩托后挡泥板摇臂结构

　　该结构件适配大排量运动摩托的后行走系统，核心承担后轮承载、传动扭矩传递与后挡泥板安装支撑的多重作用，是摩托后悬架与行走机构的关键连接部件。在实际骑行场景中，摇臂需要承受起步、急加速时的传动扭矩冲击，过弯时的侧向载荷，以及颠簸路面带来的垂直方向交变载荷，同时还要为后挡泥板提供稳定的安装基准，避免后轮带起的泥水飞溅到车身尾部与骑行者身上，兼顾结构承载与实用防护的双重需求。

　　从结构设计逻辑来看，该摇臂采用双梁式布局，两侧的主承力臂采用变截面箱型结构，靠近后轴安装端的截面尺寸更大，向车架铰接端逐步过渡收窄，这种设计既能够在高载荷区域保证足够的抗弯、抗扭刚度，又能在非核心承载区域合理去除冗余材料，控制整体构件重量，符合大排量摩托轻量化与高强度兼顾的设计需求。摇臂前端的筒状结构是与车架后铰接点的安装位，内部预留了衬套安装空间，能够匹配滚针衬套或者复合衬套的安装尺寸，保证摇臂绕铰接点摆动时的转动顺滑度，同时缓冲行驶过程中传递到车架的细碎振动。

　　后挡泥板的安装位设置在摇臂中部靠近后轮的位置，采用多点固定的连接结构，安装面与摇臂主承力梁之间设置了加强筋结构，避免挡泥板在高速行驶或者颠簸路况下出现共振抖动，甚至连接点断裂的问题。挡泥板的型面采用贴合后轮运动轨迹的弧形设计，与后轮外轮廓保持均匀的安全间隙，既能够最大化遮挡后轮带起的泥水、碎石，又不会在摇臂上下摆动、后轮弹跳的过程中与轮胎发生运动干涉。摇臂后端的开槽结构是后轮轴的调节安装位，长槽的长度范围预留了足够的链条张紧调节行程，能够满足不同磨损程度的传动链条张紧调整需求，槽位两侧的平行度公差控制在较高精度范围，保证后轮安装后不会出现偏摆，避免轮胎偏磨或者传动异响问题。

　　在安装边界的尺寸匹配上，前端铰接筒的外径、内径尺寸适配对应车型的车架铰接轴直径，衬套压装后的同轴度公差满足转动副的装配要求；两侧主承力臂的开档尺寸匹配后轮轮毂的安装宽度，保证后轮能够顺利装入摇臂开档之间，同时与后传动链轮、链条的中心距保持对齐，避免传动过程中出现链轮偏磨、链条异响的问题。挡泥板安装点的孔位坐标完全对应原厂挡泥板的安装孔位，不需要额外打孔修改就可以直接装配，降低改装或者替换的装配难度。摇臂整体的运动行程范围内，与后减震器、排气尾段、后刹车管路等周边部件都预留了足够的安全间隙，即使在最大压缩行程、最大转向角度的极限工况下，也不会出现部件之间的磕碰干涉。

　　从实际使用的性能角度出发，该结构的刚度分配经过针对性优化，侧向刚度能够满足激烈驾驶过弯时的载荷需求，不会出现摇臂侧向形变过大导致后轮抓地力下降的问题；纵向的韧性设计又能够过滤一部分路面传递的细碎冲击，提升骑行过程中的舒适度。挡泥板的覆盖范围经过实际骑行场景验证，在雨天行驶时能够有效阻挡后轮甩起的水幕，大幅减少车身尾部与骑行者背部的泥水沾染，同时不会因为过度延伸影响车辆的通过性，在压弯时挡泥板边缘不会与地面发生刮擦。整个构件的所有连接过渡位置都采用圆角过渡设计，避免应力集中导致的疲劳断裂问题，在长期交变载荷作用下能够保持足够的结构强度，满足大排量摩托的长期使用需求。
