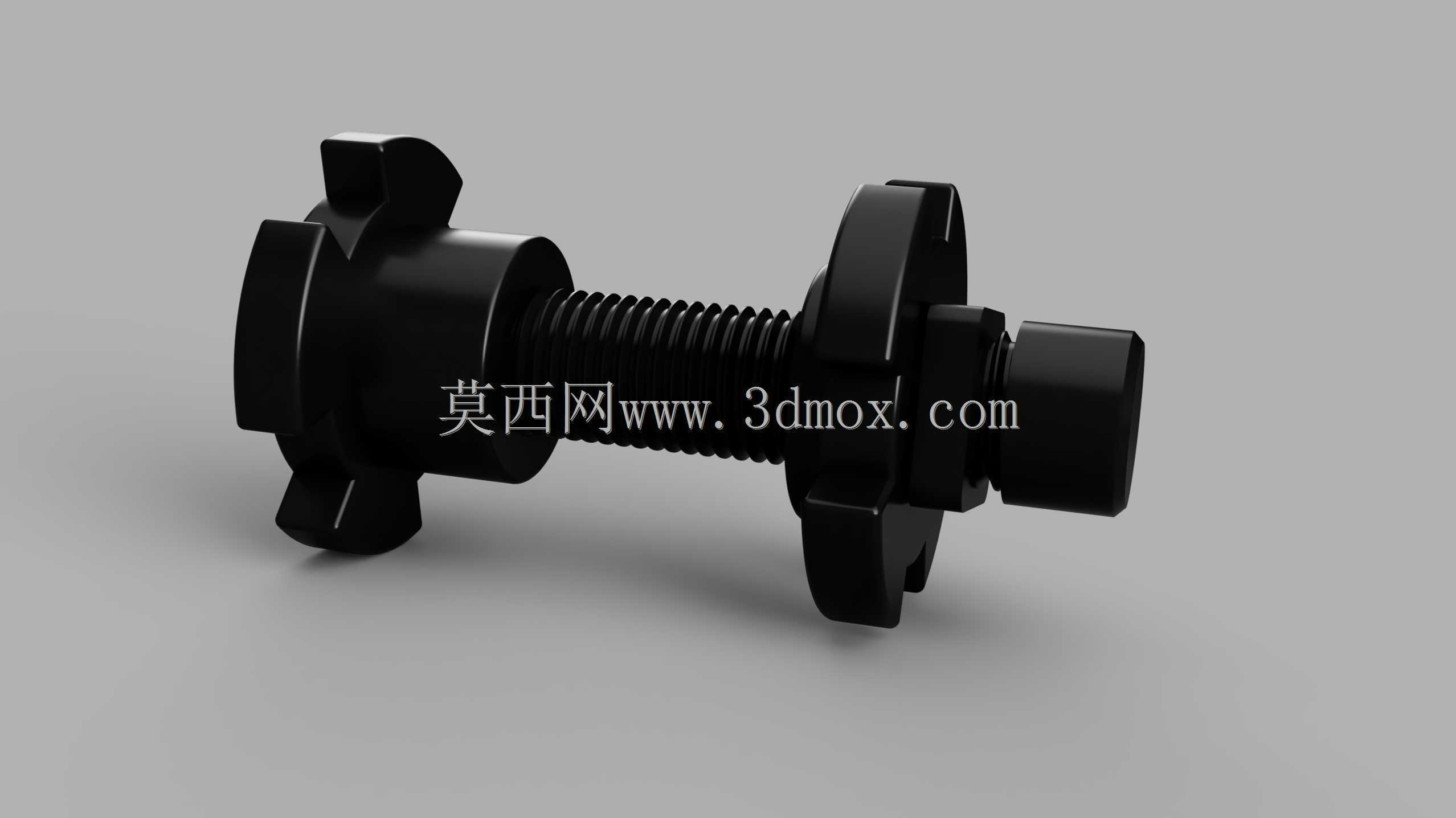

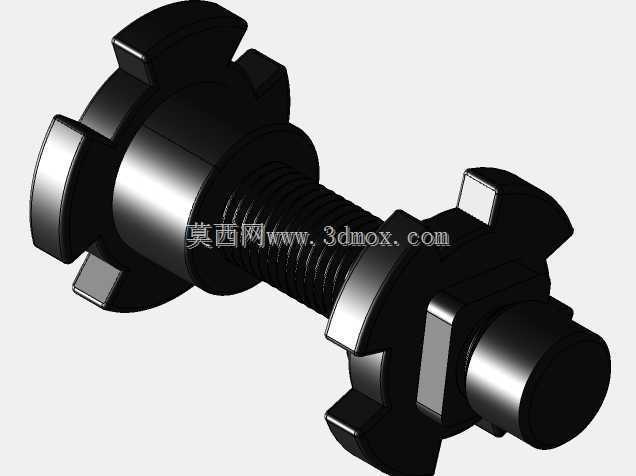

安德3Pro线轴安装支撑固定支架结构

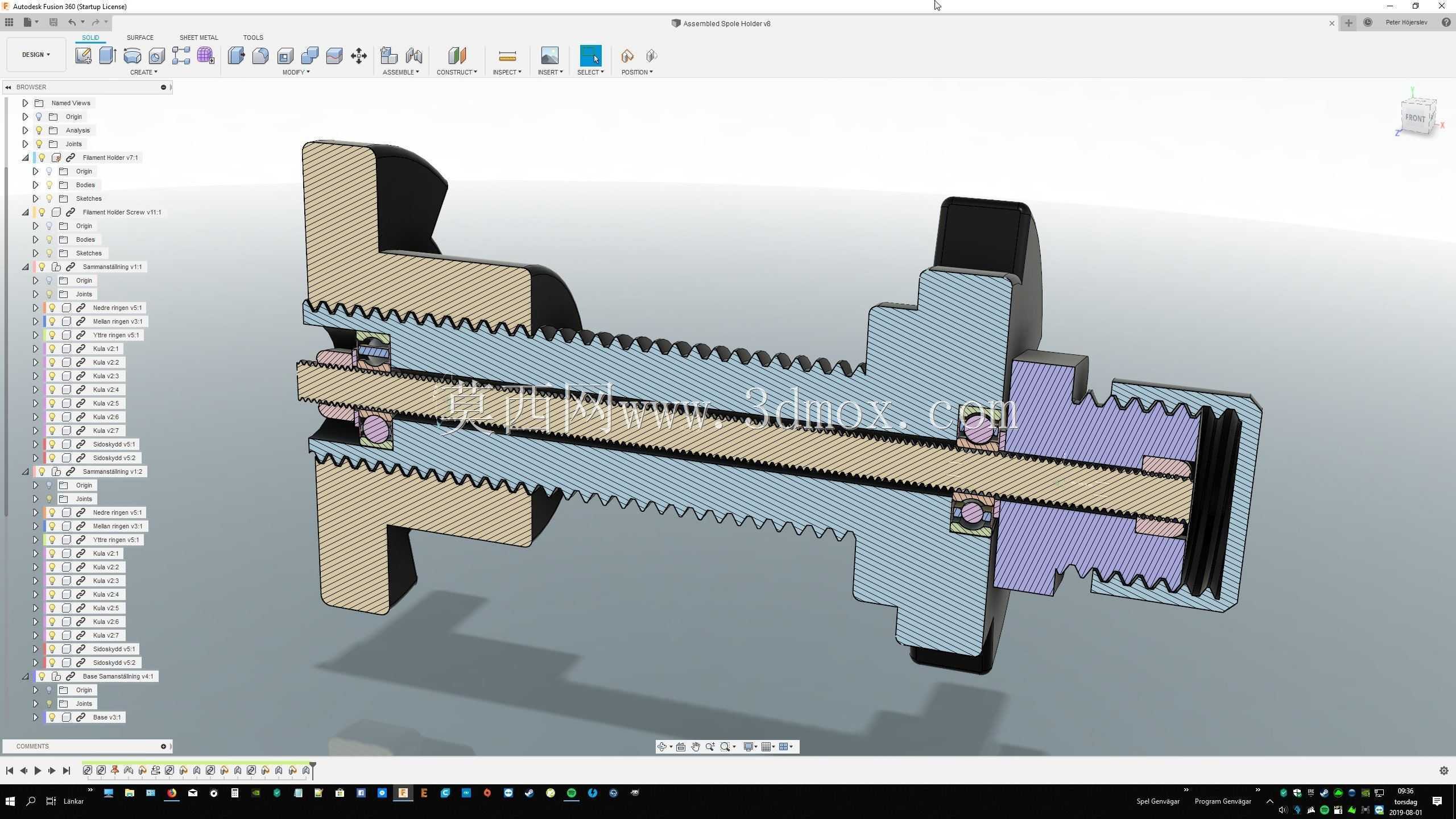

　　日常做FDM打印作业时，耗材线轴的放置稳定性直接影响送丝顺畅度，尤其是大重量耗材卷，一旦支撑结构出现偏摆、阻尼不均，很容易引发送丝打滑、层纹错位甚至断料停机的问题，这款适配安德3Pro设备的线轴支架，就是针对3公斤级大重量耗材卷的承载需求做的结构优化，同时兼容小重量常规耗材卷的使用场景。从结构剖面能看到，整个支架采用分体式装配设计，主体支撑部分做了带加强筋的注塑成型结构，安装端采用螺纹旋接的固定方式，不需要额外在设备型材上打孔，直接利用设备原有安装位的螺纹接口就能完成固定，安装边界完全贴合安德3Pro设备侧方的安装凸台尺寸，不会和设备外壳、Z轴运动组件产生运动干涉。核心的转动承载部分嵌入了微型滚动轴承，

　　替代了常规支架的塑料轴套摩擦结构，即使满装3公斤的耗材卷，转动时的阻尼也能控制在极低水平，送丝过程中线轴可以跟随耗材牵引顺畅转动，不会因为静摩擦力过大导致送丝轮打滑，也不会因为转动过于灵活出现耗材松脱绕线的问题。轴向固定部分采用台阶式轴肩加锁紧挡圈的设计，穿装耗材卷的芯轴做了变径处理，适配不同内径规格的耗材卷内孔，不需要额外加装变径套就能兼容市面上绝大多数1公斤、3公斤规格的PLA、ABS、PETG耗材卷。设计阶段特意把支架的伸出长度做了冗余考量，耗材卷安装完成后，侧面和设备机身之间预留了足够的间隙，即使耗材卷边缘存在轻微的注塑飞边或者卷绕不齐的情况，转动时也不会摩擦机身产生额外阻力。整个支架的受力路径做了针对性优化，

　　承载耗材重量的支撑臂从安装基座位置就做了斜向加强结构，长期承载3公斤负载也不会出现支撑臂下弯变形的问题，螺纹连接部分做了多圈啮合的设计，频繁拆装更换耗材也不会出现螺纹滑牙的情况。和常规的桌面放置式线轴架相比，这种侧装式的支架不需要额外占用打印平台周边的操作空间，换料时只需要侧向抽出芯轴就能完成耗材卷更换，操作路径更短，也不会因为桌面震动导致线轴架移位。实际使用中，针对高速打印场景的送丝需求，轴承的选型特意选了低启动扭矩的微型深沟球结构，即使打印速度提升到300mm/s以上，送丝系统快速抽拉耗材时，线轴也能瞬间响应转动，不会因为响应滞后导致耗材被拉细，影响打印件的层间结合强度。支架的外露边角全部做了倒圆角处理，

　　安装和换料操作时不会划伤操作人员的手部，穿装耗材的芯轴端部做了导向锥面，对准耗材卷内孔时不需要反复调整角度，单手就能完成穿装操作。考虑到3D打印作业环境可能存在的温度升高情况，支架主体选用的工程塑料材质可以耐受60摄氏度以内的持续温度，即使设备机箱内部温度传导到安装位，也不会出现材质软化变形的问题。整个装配结构没有采用胶粘或者焊接的不可拆结构，所有部件都可以单独拆卸更换，如果长期使用后轴承进灰出现阻尼变大的情况，只需要拆下轴端挡圈就能取出轴承做清洁或者更换，后期维护成本极低。安装时只需要将基座的外螺纹对准设备侧方的安装内孔，旋紧到基座台阶面和设备安装面完全贴合即可，不需要额外使用紧固件，定位精度完全靠螺纹和台阶面保证，安装完成后芯轴的水平度误差可以控制在0.1mm以内，耗材卷转动时不会出现轴向窜动的情况。针对小重量的耗材卷，支架的转动阻尼同样适配，不会因为负载过轻出现转动过冲的情况，耗材牵引停止时线轴可以立刻停转，避免多余的耗材松脱缠绕在支架上。
