PrusaI3桌面3D打印机配套半环照明组件

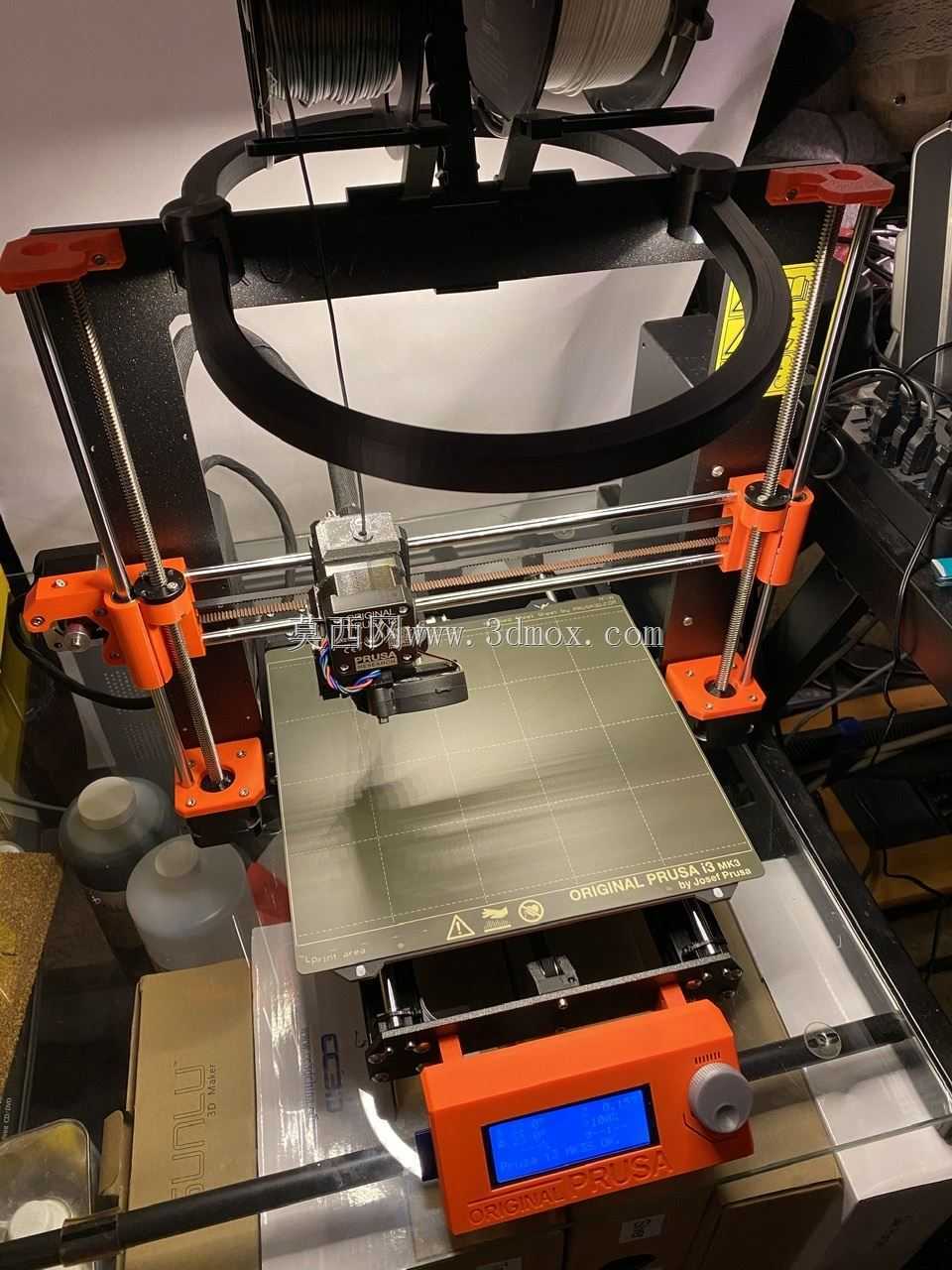

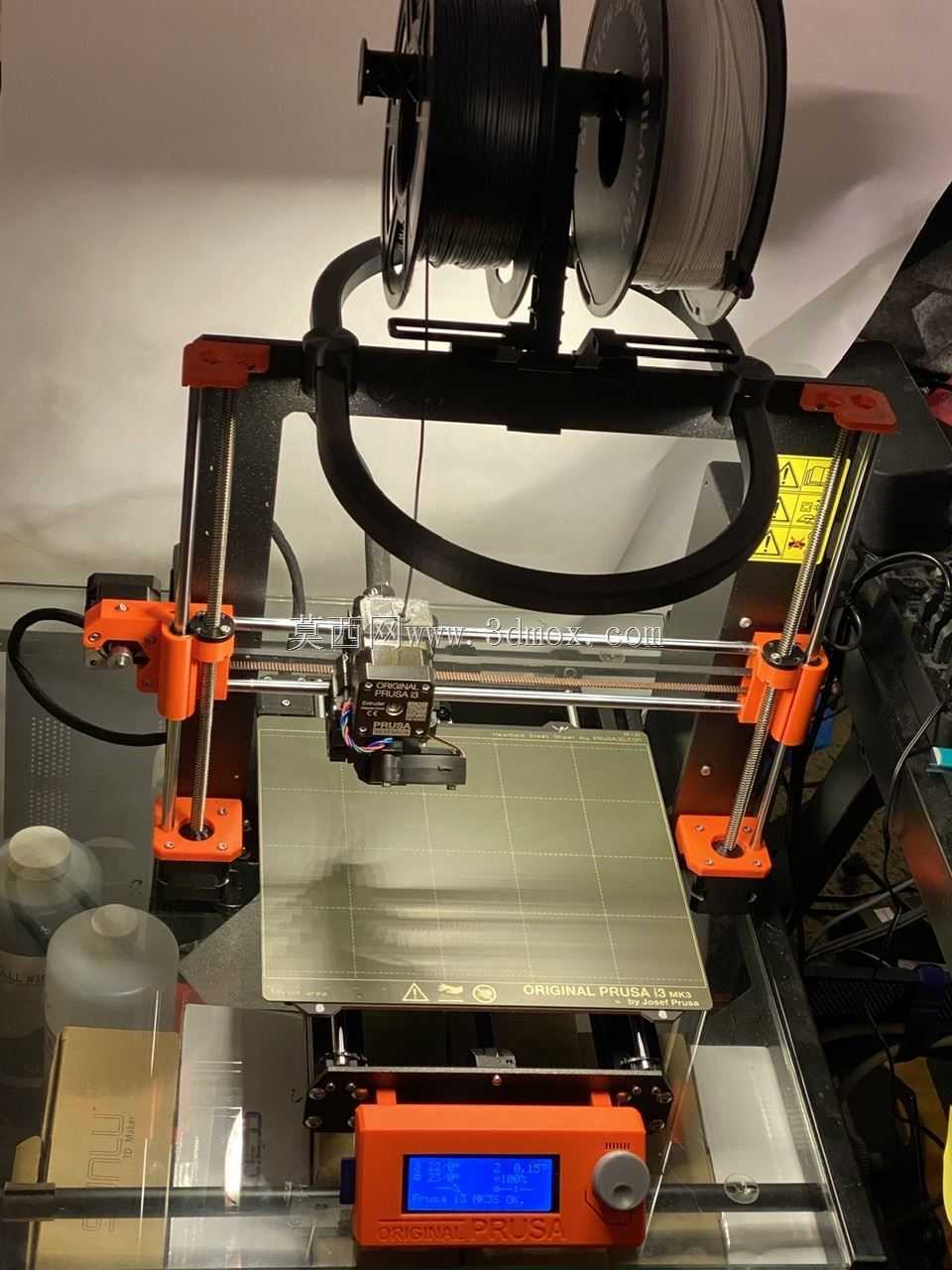

　　桌面级FDM3D打印作业过程中，成型区域的照明条件直接影响操作人员对首层附着状态、丝材出料均匀度、打印件层纹质量的实时观察判断，不少入门级PrusaI3机型原厂未配置成型区专用照明，仅靠环境光照射时，龙门架、挤出头运动结构容易在打印平台上形成遮挡阴影，尤其是打印深色耗材、精细结构件时，细微的翘边、堵料前兆很难第一时间发现，容易造成整盘打印失败浪费耗材。这款半环式照明组件正是针对PrusaI3系列机型的结构空间特点设计，采用半环形的整体布局，避开了X轴横梁、Z轴丝杆的运动干涉区域，安装位置选在上框架的内侧环形区域，灯珠的照射角度斜向对准打印平台中心区域，光线从斜上方环形投射，能最大程度减少挤出头、龙门结构在成型面上投下的阴影，

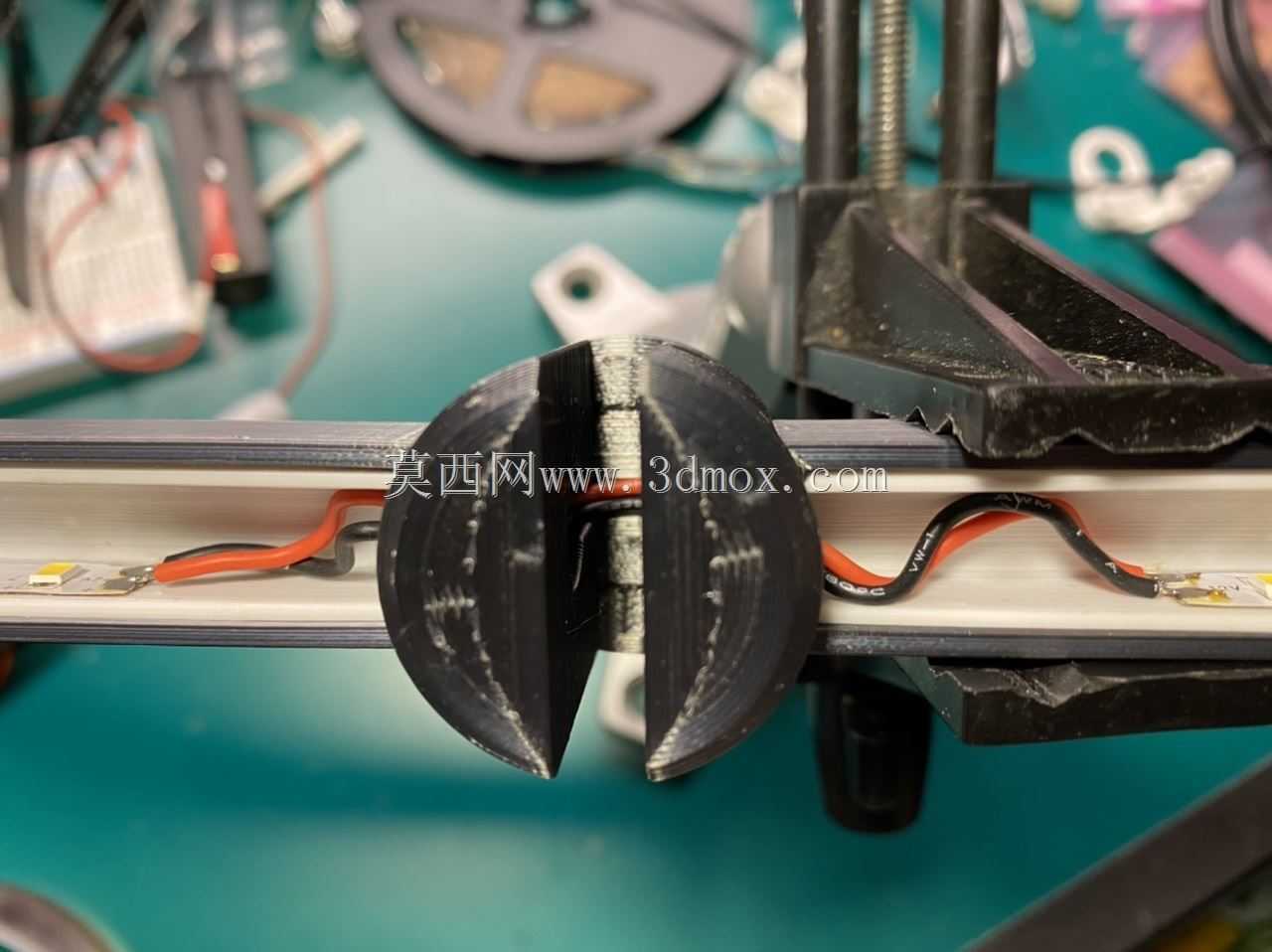

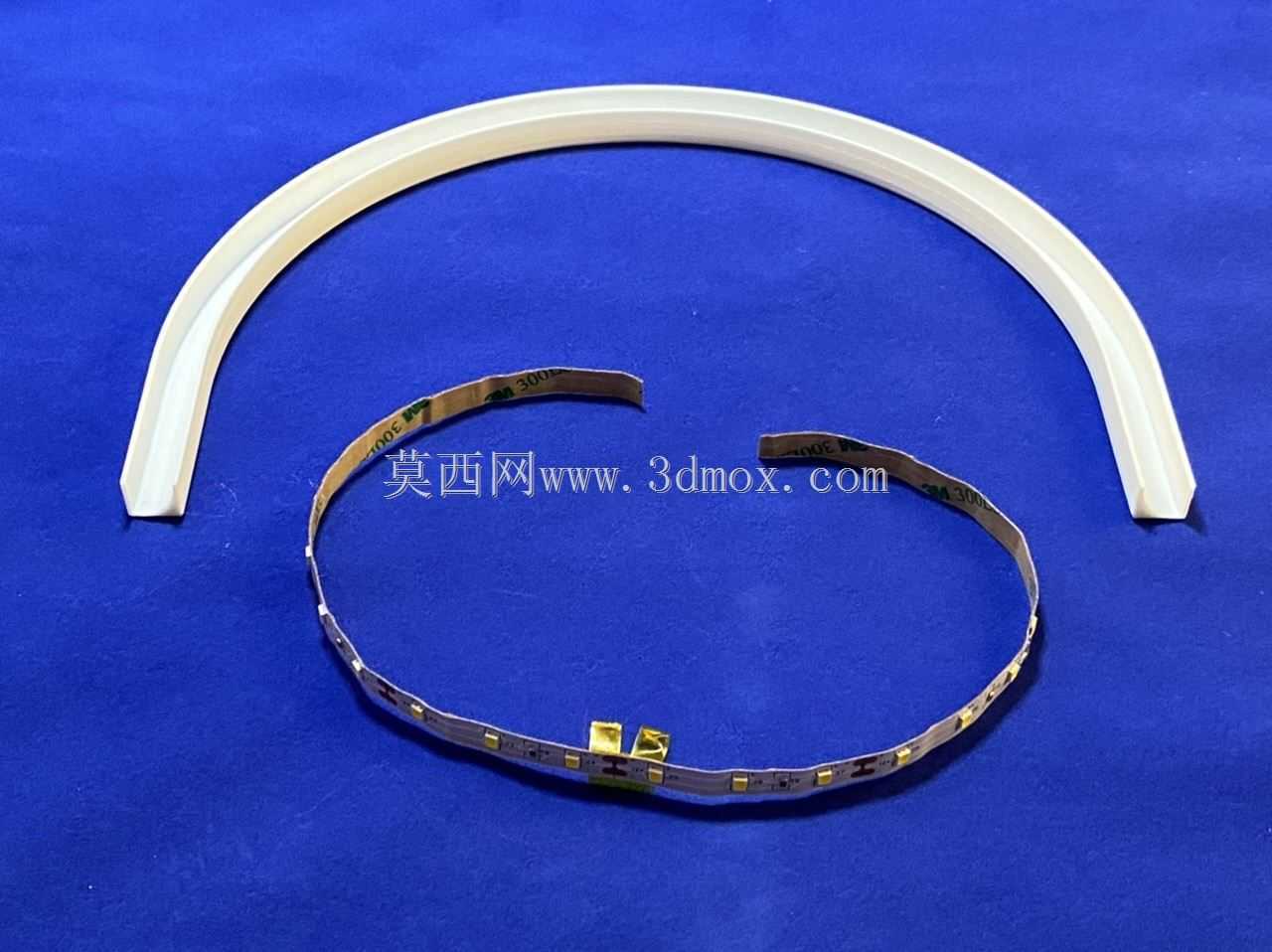

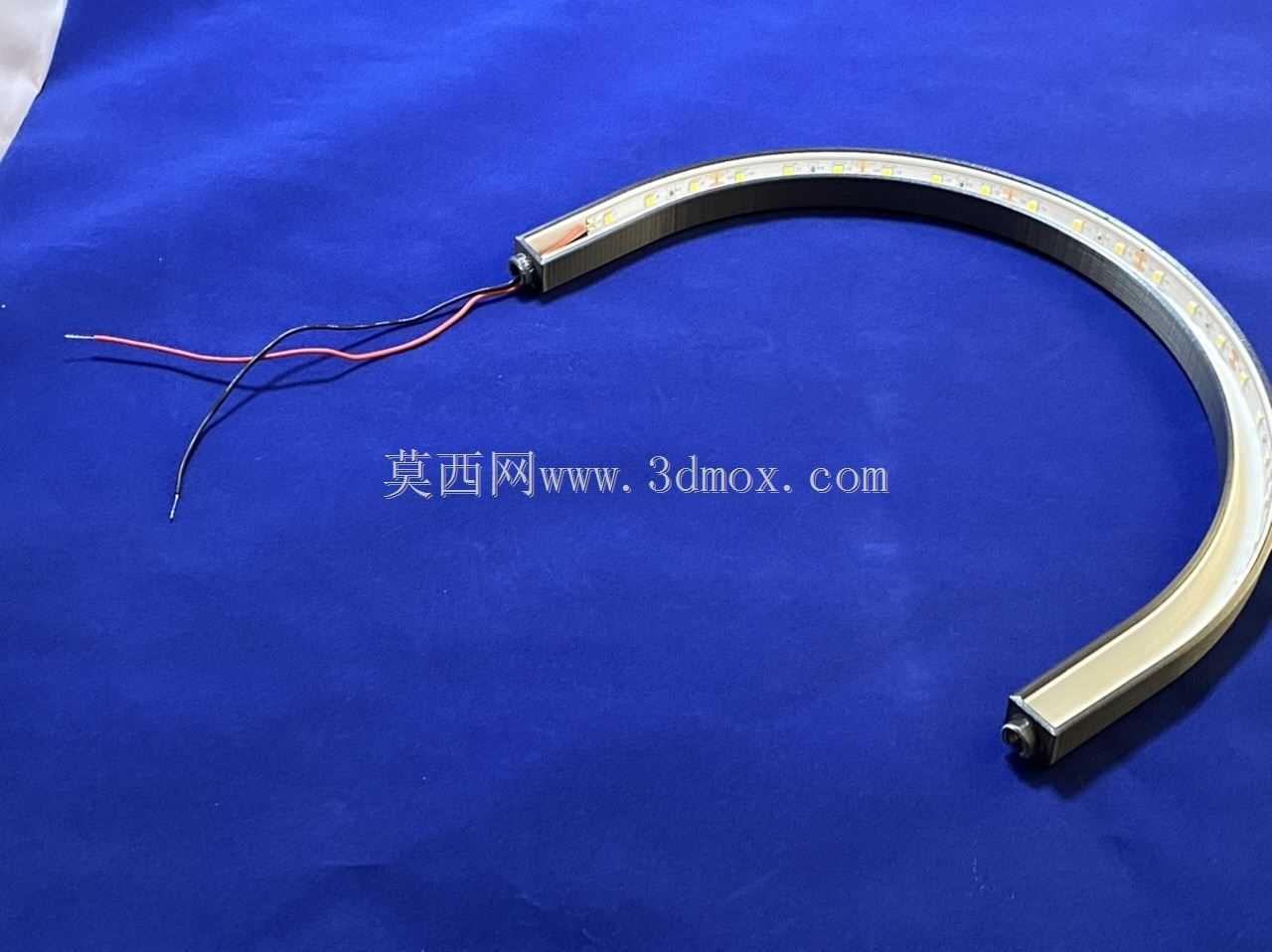

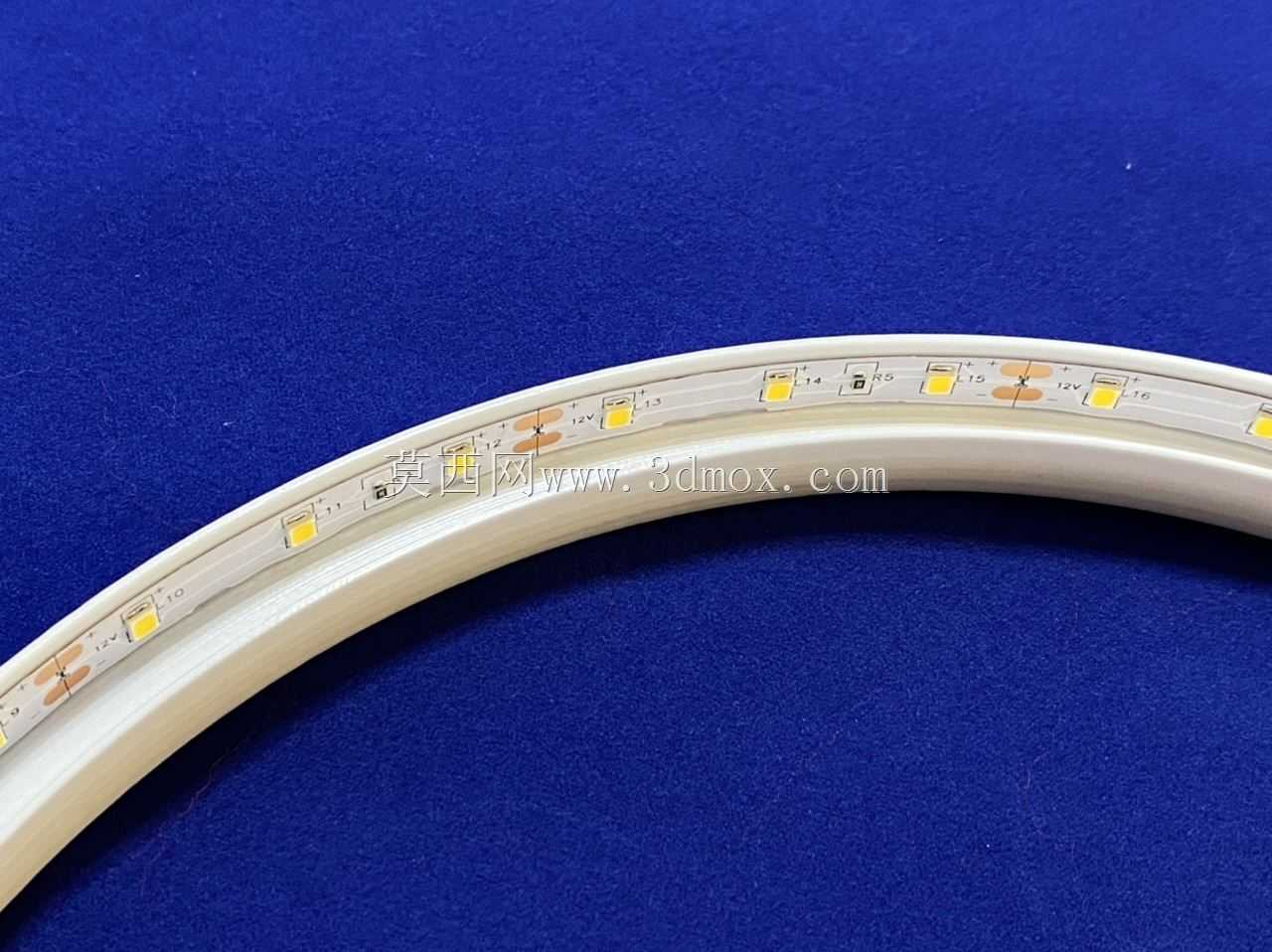

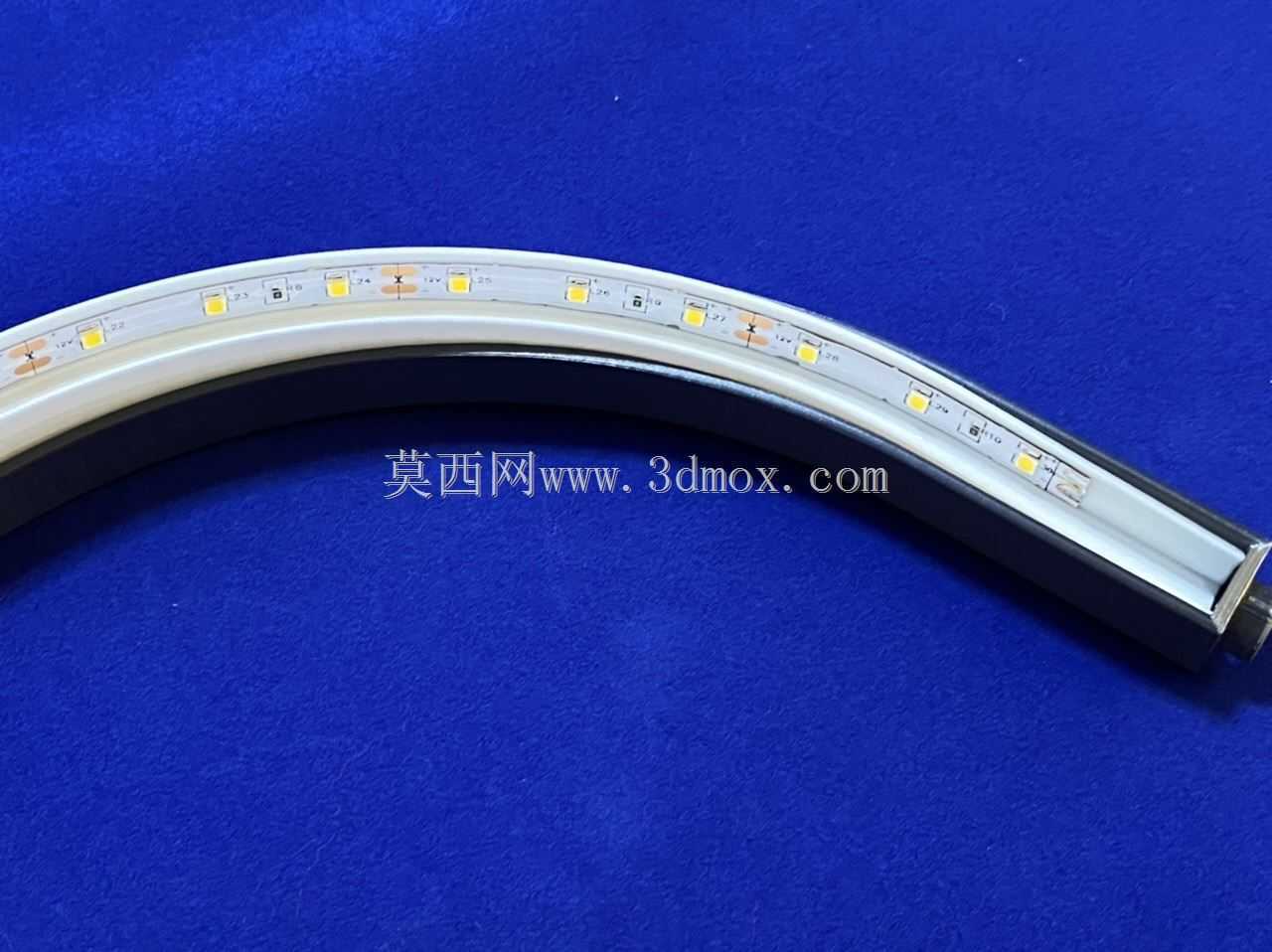

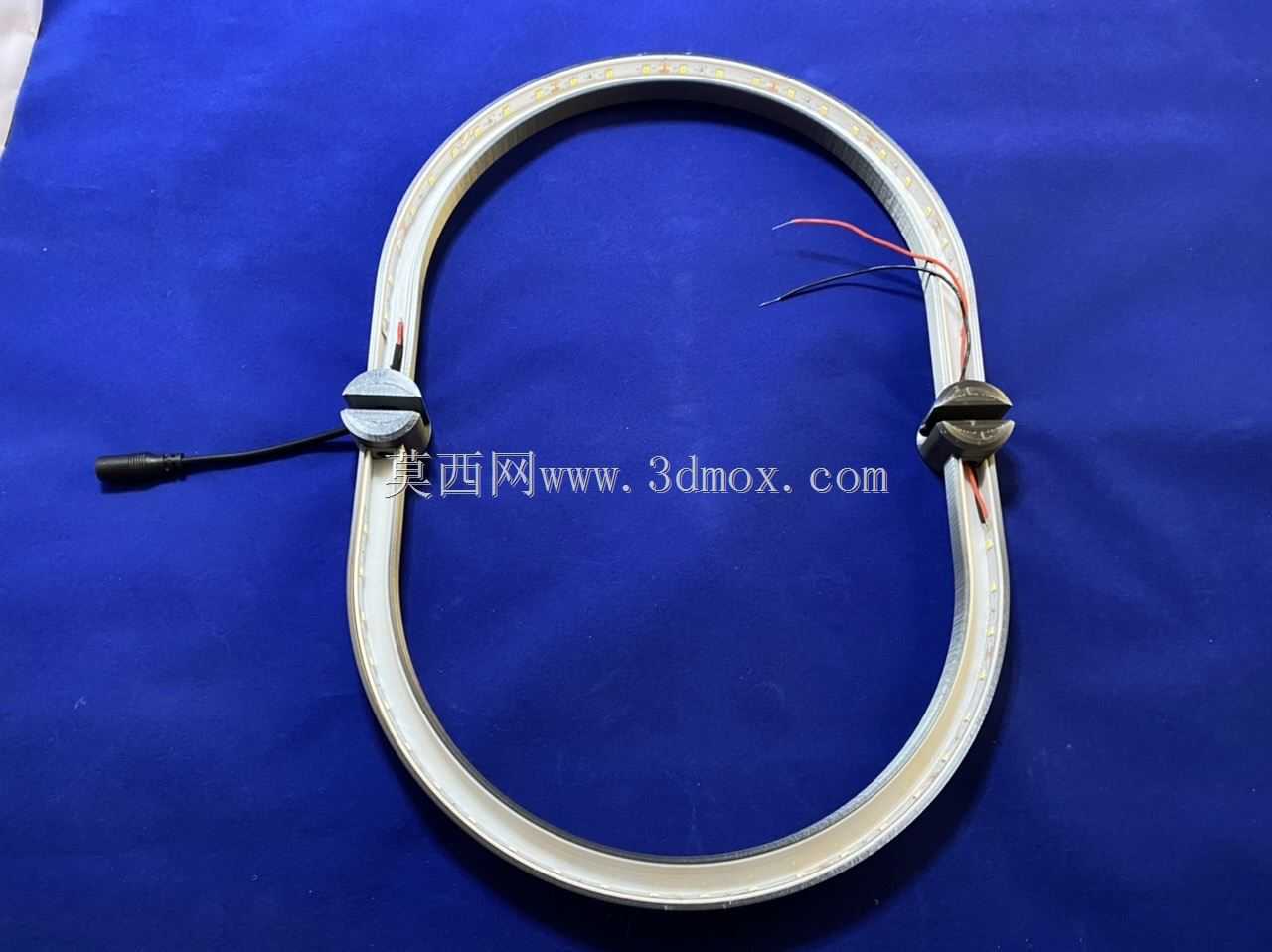

　　让操作人员站在设备正前方就能清晰观察到整个打印平台的作业状态。从结构设计来看，半环的弧度完全匹配PrusaI3上框架的内圈轮廓，安装位预留了对应原厂框架的螺丝孔位，不需要对原有设备做打孔、切割等破坏性改装，直接利用原有框架的固定点位就能完成安装，整个安装过程不需要额外制作转接件，普通用户按照装配对位标记就能在十分钟内完成固定。组件的走线槽做了内嵌式设计，供电线路沿着框架内侧的线槽排布，完全避开X轴、Z轴的运动行程范围，不会出现打印过程中线缆被运动部件剐蹭、拉扯的问题，也不会干扰挤出头的自动调平探针工作。照明部分采用均匀排布的低功率LED灯珠，光线色温选在接近自然光的中性白区间，不会像冷白光那样产生强烈的反光影响观察，

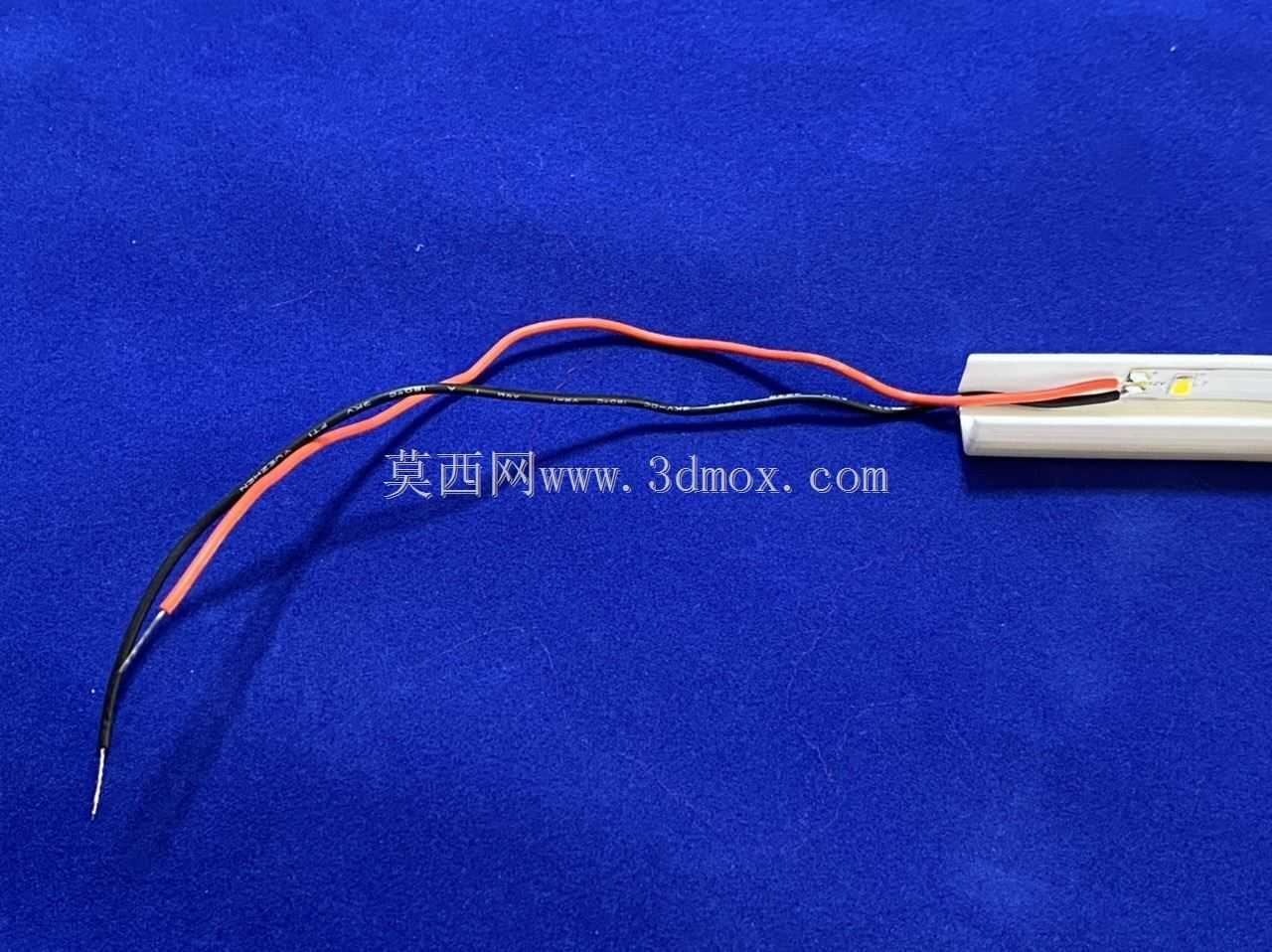

　　也不会像暖黄光那样让PLA、ABS耗材的真实颜色出现偏差，方便操作人员判断耗材颜色匹配度、观察层间结合的细节。灯珠的供电直接对接设备原有主板的预留5V供电接口，不需要额外外接电源适配器，也不会占用设备的主控负载，照明亮度控制在适合近距离观察的区间，长时间盯着打印平台观察也不会产生视觉疲劳。半环的结构件本身可以直接用PrusaI3设备自行打印制作，壁厚设置在2mm就能满足结构强度要求，安装后整体重量很轻，不会增加上框架的负载，也不会影响Z轴升降的运动精度。从安装边界来看，半环的下沿距离X轴横梁的最高运动位置预留了15mm的安全间隙，哪怕打印最大成型高度的工件，挤出头运动到最高位置也不会碰到照明组件，

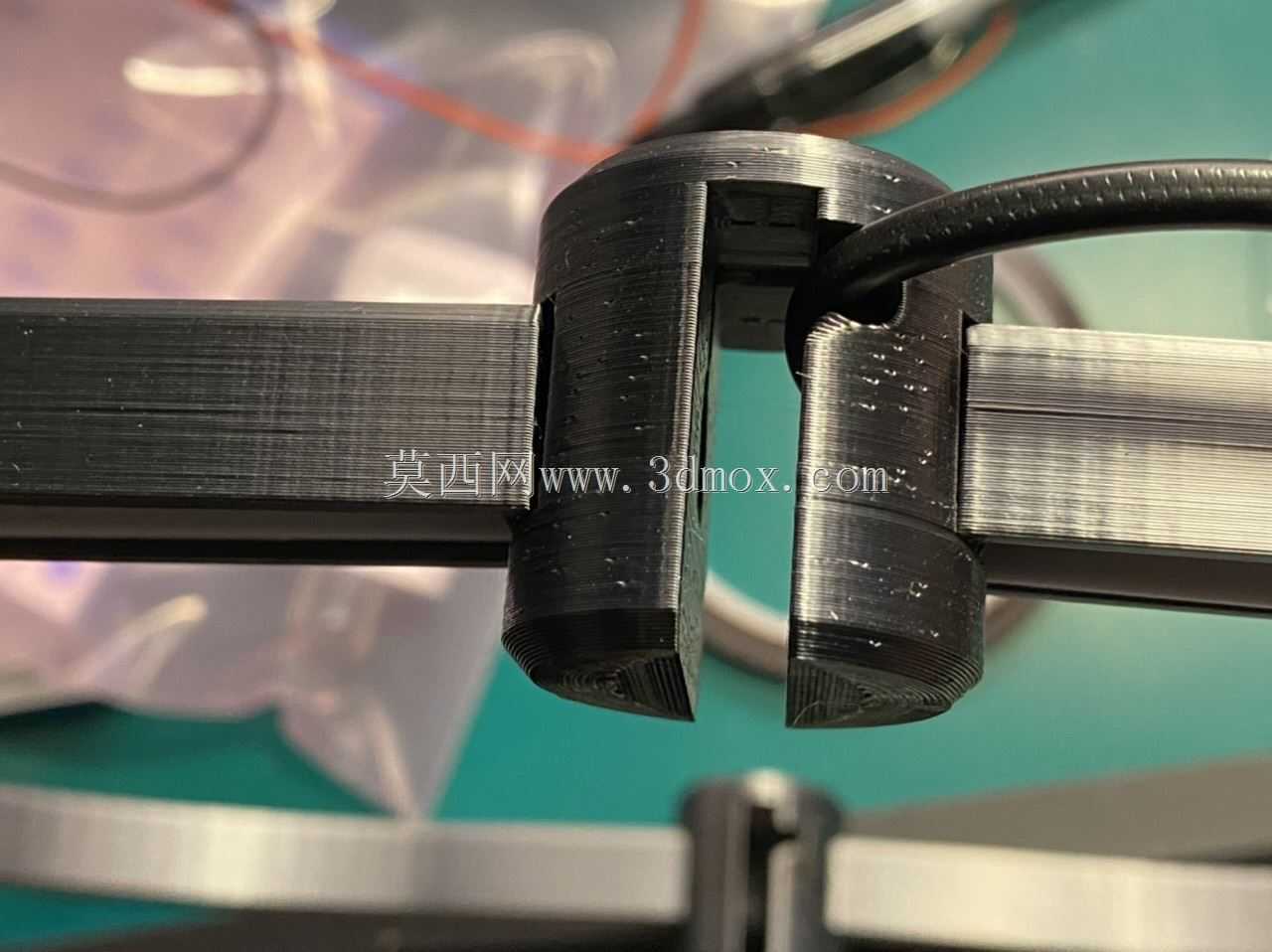

　　半环的两端距离Z轴光杆的位置预留了足够的走线空间，不会和Z轴的同步轮、限位开关产生干涉。实际使用场景中，不管是日常打印前的平台调平、首层出料检查，还是打印过程中观察支撑结构的成型状态、大尺寸工件的边角翘边情况，这款半环灯都能提供无遮挡的均匀照明，不需要额外手持补光灯凑近设备观察，也避免了外接台灯占用桌面空间、照射角度不对产生反光的问题。针对mk3s等带自动调平、料断检测的衍生型号，半环的结构也做了对应的避让设计，不会遮挡料道、检测传感器的安装位置，不同版本的PrusaI3机型只需要对应调整安装孔位的间距就能适配，不需要重新设计整体结构。灯板的固定位做了卡槽式设计，后期如果需要更换灯板、调整灯珠角度，只需要拆开卡槽就能完成操作，不需要拆卸整个半环结构，维护起来十分方便。半环的表面做了轻微的磨砂处理，不会反射灯珠的光线形成眩光，哪怕从侧面观察设备也不会被灯光直射眼睛。在长时间连续打印的场景下，低功率灯珠的发热量很低，不会让上框架区域的温度出现明显升高，也不会影响临近的挤出头散热风扇进风，不会对打印腔室的温度场造成干扰，避免了因为局部温度变化导致的耗材成型收缩率波动问题。
