TronXY E5S机型E3D V6铝制安装支架

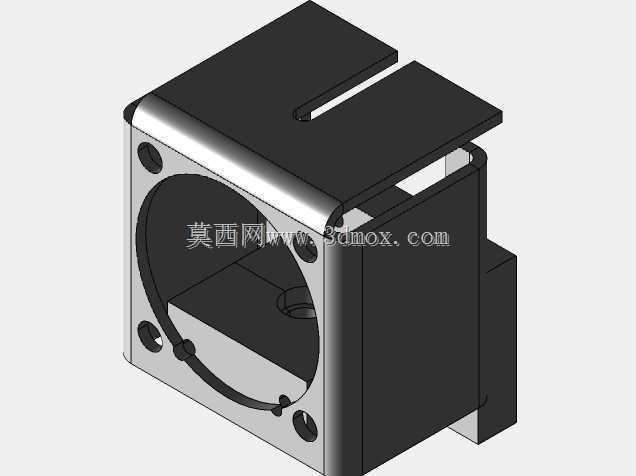

　　在桌面级FDM 3D打印设备的改装与运维场景中，挤出头安装支架是直接影响打印精度、运行稳定性的核心结构件，这款适配TronXY E5S机型的E3D V6铝制支架，正是针对原厂塑料支架长期高温工作下易形变、定位精度不足的痛点开发的替换结构件。日常打印作业里，E3D V6热端工作时会持续向周边传导热量，原厂采用的注塑塑料支架在长期100摄氏度以上的工况下，会缓慢出现蠕变形变，导致热端中心偏移、喷嘴与打印平台平行度超差，直接引发首层附着力不足、打印件层纹错位、边角翘曲等常见故障，而铝制支架的导热特性与结构强度，刚好能解决这一长期困扰桌面级用户的问题。从结构设计逻辑来看，这款支架采用一体化折弯+铣削加工的成型思路，主体采用6061铝合金板材冲压折弯后做局部CNC精修，既保证了整体结构的刚性，又控制了零件自重，不会给X轴运动滑台增加过多负载，避免运动过程中出现惯性过冲、丢步的问题。支架正面的圆形安装位完全匹配E3D V6热端的外径尺寸，圆周方向预留了三个M3螺丝安装孔，对应热端散热铝片的固定孔位，安装时可以通过螺丝微调热端的伸出长度，适配不同长度的喷嘴、不同厚度的隔热硅胶套，不需要额外打磨修改。支架顶部预留的开槽结构，是为了方便热端加热线、热敏电阻线、散热风扇线材的走线，线材可以从开槽位置直接引出到设备的拖链内，避免运动过程中线材与机架、其他运动部件发生剐蹭磨损，降低线材断路、信号干扰的概率。从安装边界尺寸来看，

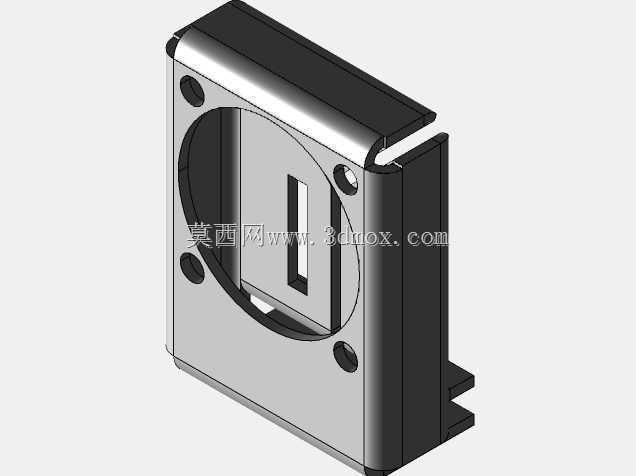

　　支架整体的安装孔位完全匹配TronXY E5S机型X轴滑台的原有安装点位，用户替换时不需要对原有滑台做任何打孔、打磨修改，直接拆除原有塑料支架后对准孔位锁付M3螺丝即可完成安装，整体安装公差控制在0.1mm以内，安装后热端喷嘴的中心位置与原厂设计位置偏差不超过0.05mm，不需要重新做复杂的平台校准、偏移量设置，就能直接投入打印作业。支架侧面预留的方形安装位，是为了固定E3D V6热端配套的轴流散热风扇，风扇安装后出风方向正对着热端的散热铝片鳍片，能保证散热铝片的热量被快速带走，避免热量向上传导导致挤出机进料段的耗材提前软化，引发堵头、断料等故障。同时支架下部的延伸结构，可以直接适配原厂的BLTouch自动调平传感器安装位，

　　不需要额外设计打印转接件，传感器安装后探测点的位置刚好落在喷嘴的有效探测范围内，调平数据的准确性不会因为更换支架受到影响。在实际打印作业的工况下，这款铝制支架的导热特性还能辅助热端散热，将散热铝片的部分热量传导到整个支架结构上，增大整体散热面积，相比塑料支架能让散热铝片的工作温度降低5-8摄氏度，在长时间连续打印、高环境温度的作业场景下，能大幅降低热端堵头的概率。支架表面做了黑色阳极氧化处理，既提升了表面的耐磨性能，避免安装、维护过程中表面被刮花，也能减少打印过程中热辐射对周边线材、塑料件的影响，同时黑色外观与大部分桌面级3D打印机的机架配色保持一致，不会显得突兀。从结构强度来看，1.5mm厚度的铝合金板材折弯后，

　　整体的抗扭强度完全满足桌面级3D打印机的运动负载要求，即使X轴以最高150mm/s的速度往复运动，支架也不会出现共振、形变的问题，能保证喷嘴在高速运动过程中的定位精度，减少打印件表面的振纹，提升打印成品的表面质量。针对很多用户改装双风扇散热、加装硅胶隔热套的需求，支架的安装孔位预留了足够的调节余量，即使更换厚度更大的散热风扇、增加额外的导风件，也不需要对支架做二次修改，只需要更换更长的固定螺丝就能完成拓展安装。在日常维护场景中，铝制支架的表面不会像塑料支架一样因为长期接触高温、耗材挥发物出现老化变脆的问题，多次拆装热端、风扇也不会出现滑牙、开裂的情况，使用寿命远长于原厂的塑料支架，能大幅降低设备的长期维护成本。
