桌面级小型3D打印焊接烟尘抽排装置

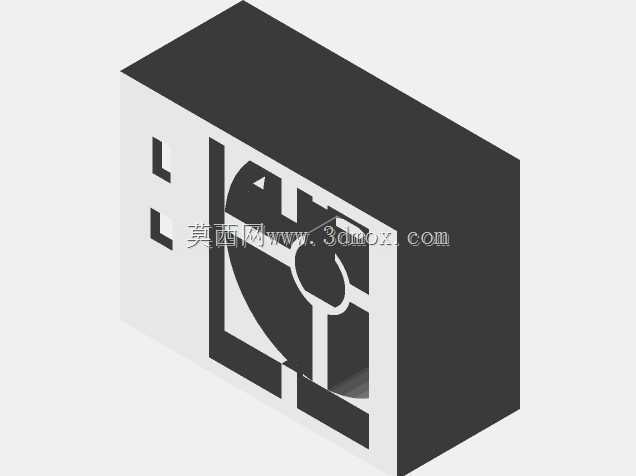

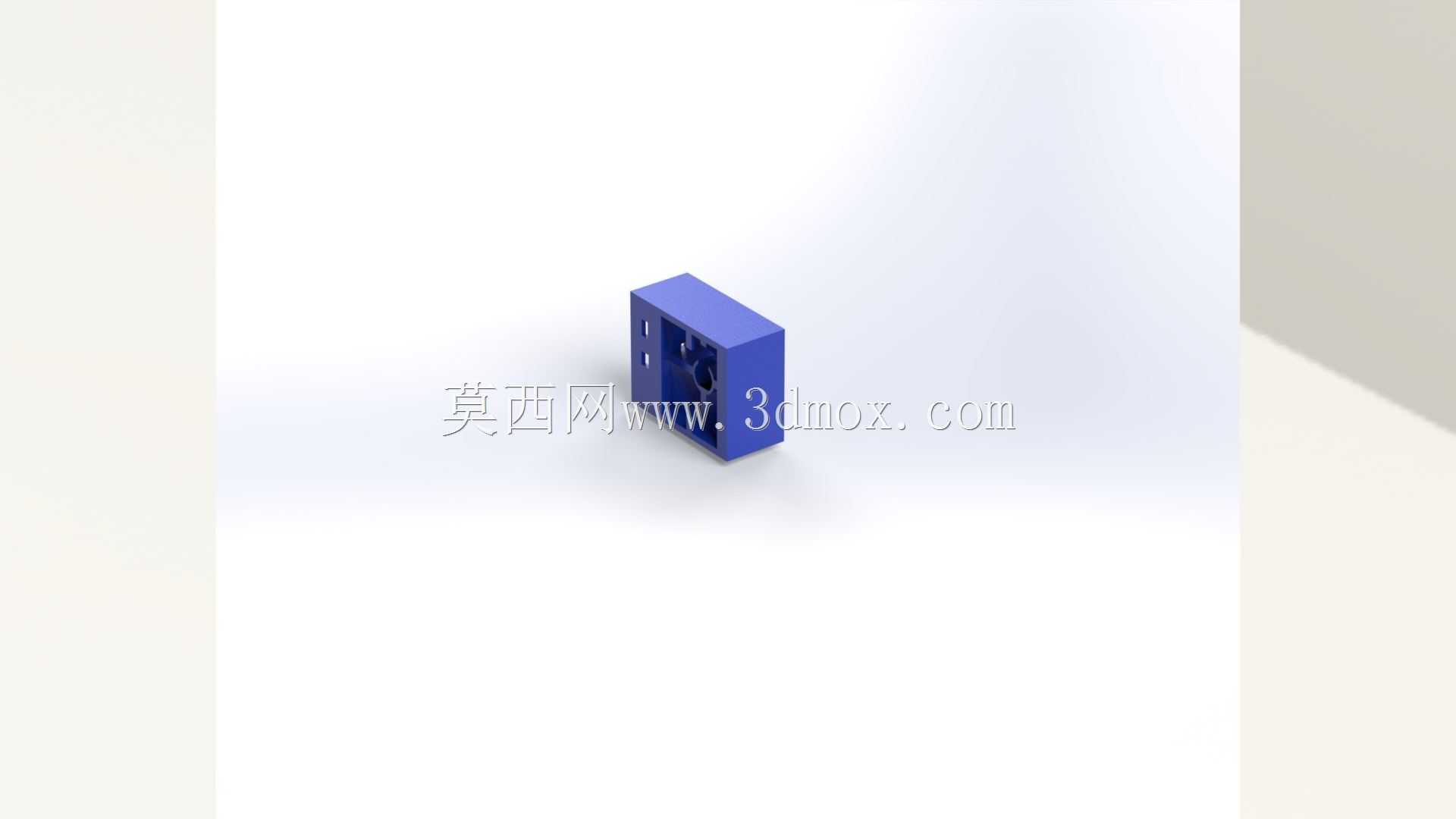

　　在日常小件手工焊接、电子元器件引脚搪锡、小型钣金件点焊这类作业场景里，作业人员往往会面临焊接烟尘直扑面部的问题，常规工业级除尘设备体积庞大，不适合个人工作台、教学实训工位这类狭小空间使用，这款小型抽排装置正是针对这类零散小空间焊接作业的痛点设计。从结构设计逻辑来看，整个装置做了极简拆分，仅包含三个独立打印部件，外壳作为唯一的承载支撑结构，集成了风扇安装位、过滤件容纳腔、气流导向通道，不需要额外做复杂的支撑结构打印，打印完成后仅需搭配少量标准外购件即可完成组装，非常适合个人DIY制作以及工程教学场景下的小组实训项目，学生可以在完成打印组装后直接投入实训工位使用，不需要复杂的调试流程。功能层面，

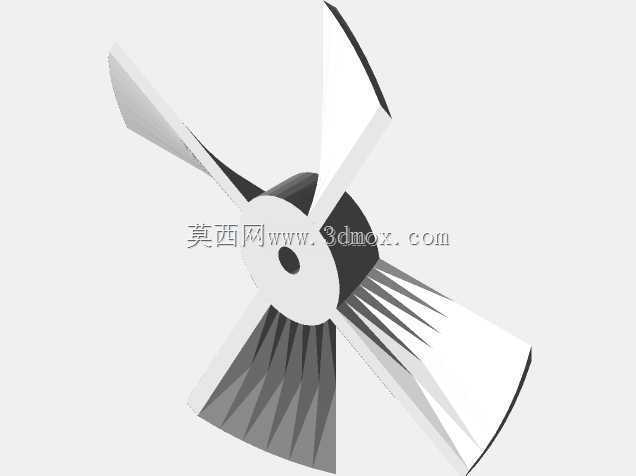

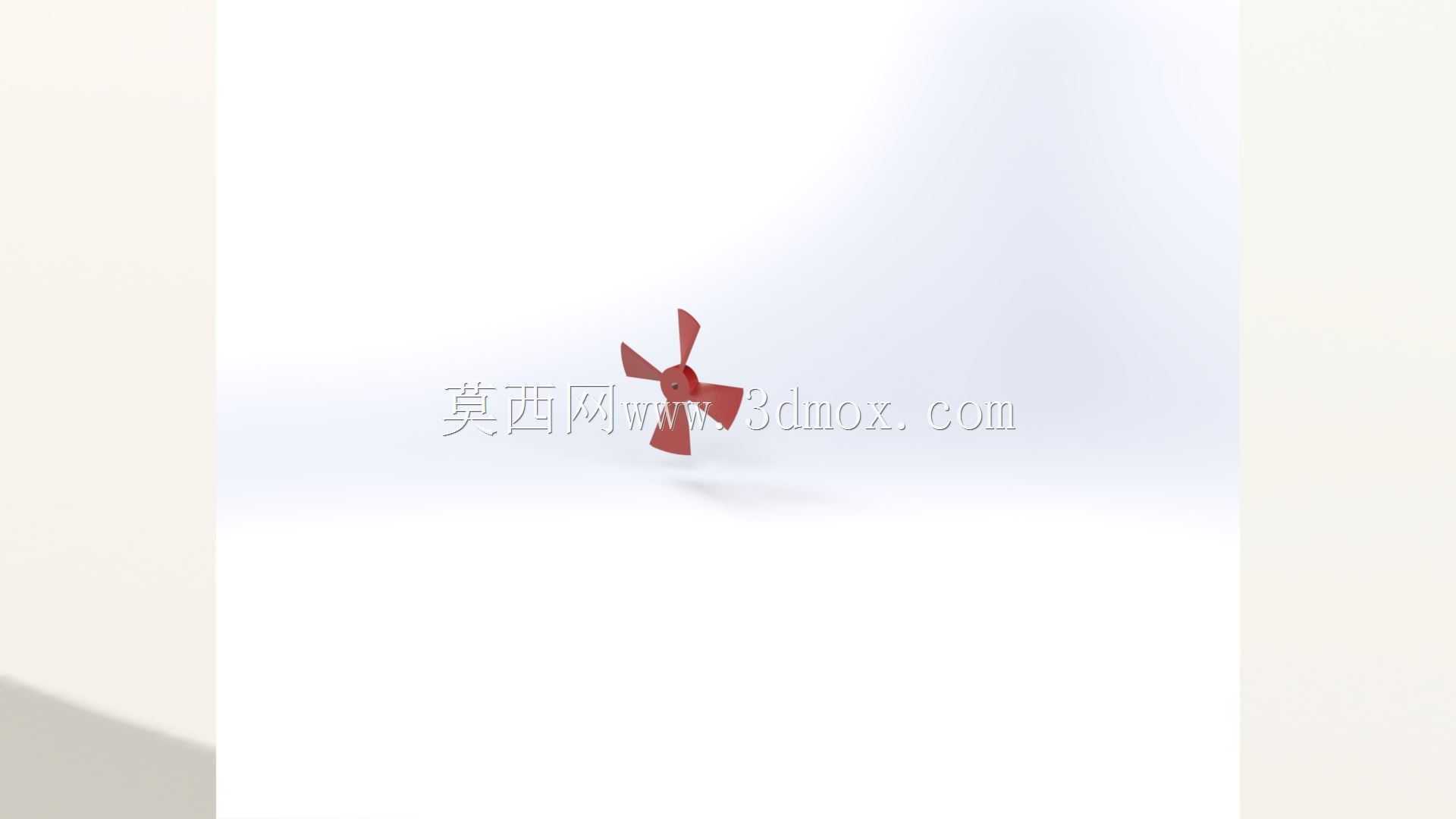

　　装置核心依靠直流驱动的轴流风扇产生定向负压气流，作业时将焊接产生的烟尘从进风口吸入，气流经过前置的过滤介质时，烟尘中的固体颗粒物、助焊剂挥发残留会被过滤层截留，净化后的气流从装置后侧排出，避免烟尘直接扩散到作业人员呼吸区域。设计时特意将过滤件安装位做了适配通用过滤棉的尺寸，不需要定制专用过滤耗材，使用时仅需将常规过滤棉裁剪到对应尺寸即可嵌入安装，更换成本极低，日常维护只需要定期更换过滤棉就能保证净化效果。电路部分预留了标准直流电源插孔、船型开关的安装位，用户只需要将直流电机、开关、电源接口按常规直流小风扇的接线方式连接即可，不需要设计专用电路板，接线逻辑简单，没有电路设计基础的使用者也能顺利完成组装。外形结构采用方正的立方体造型，

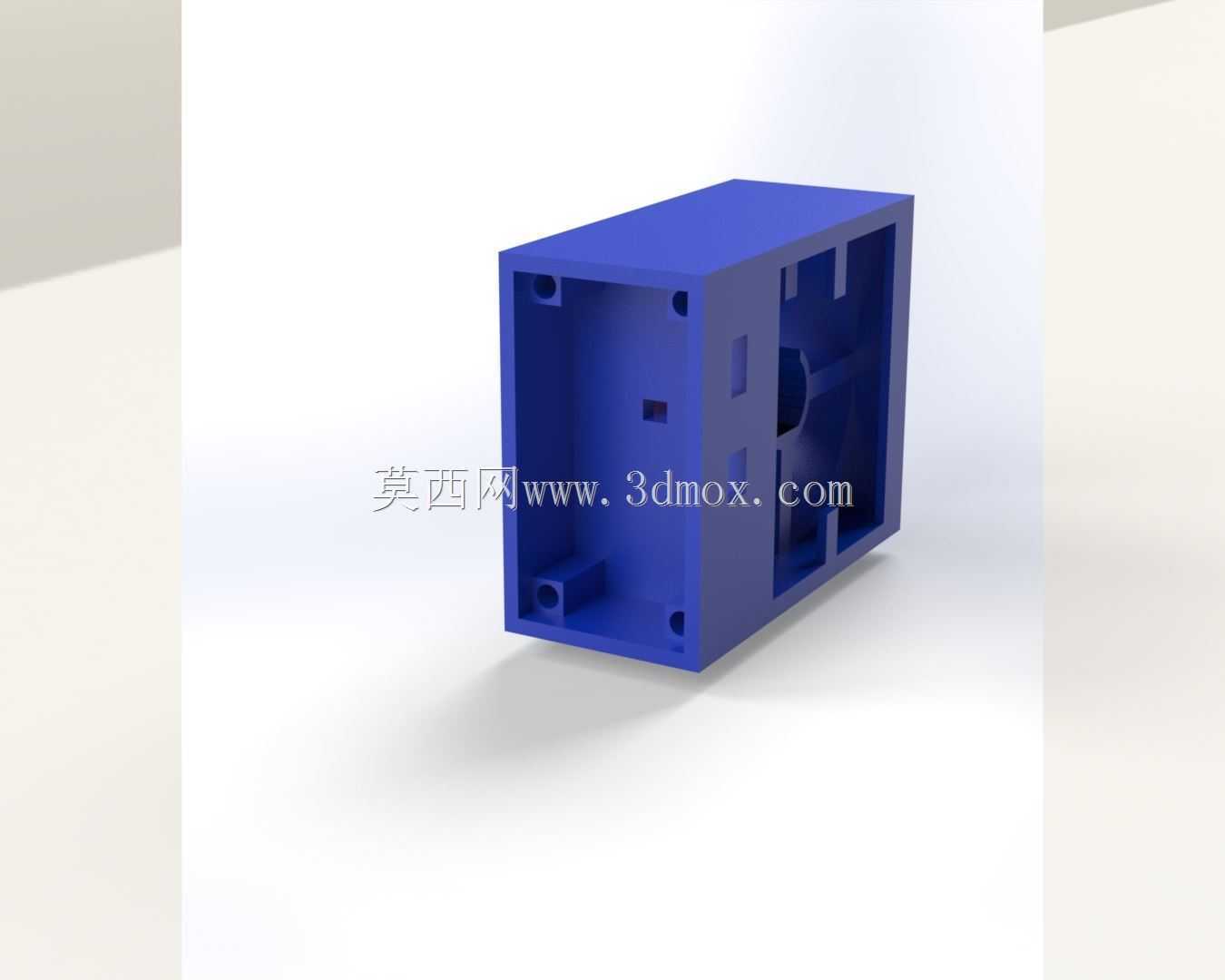

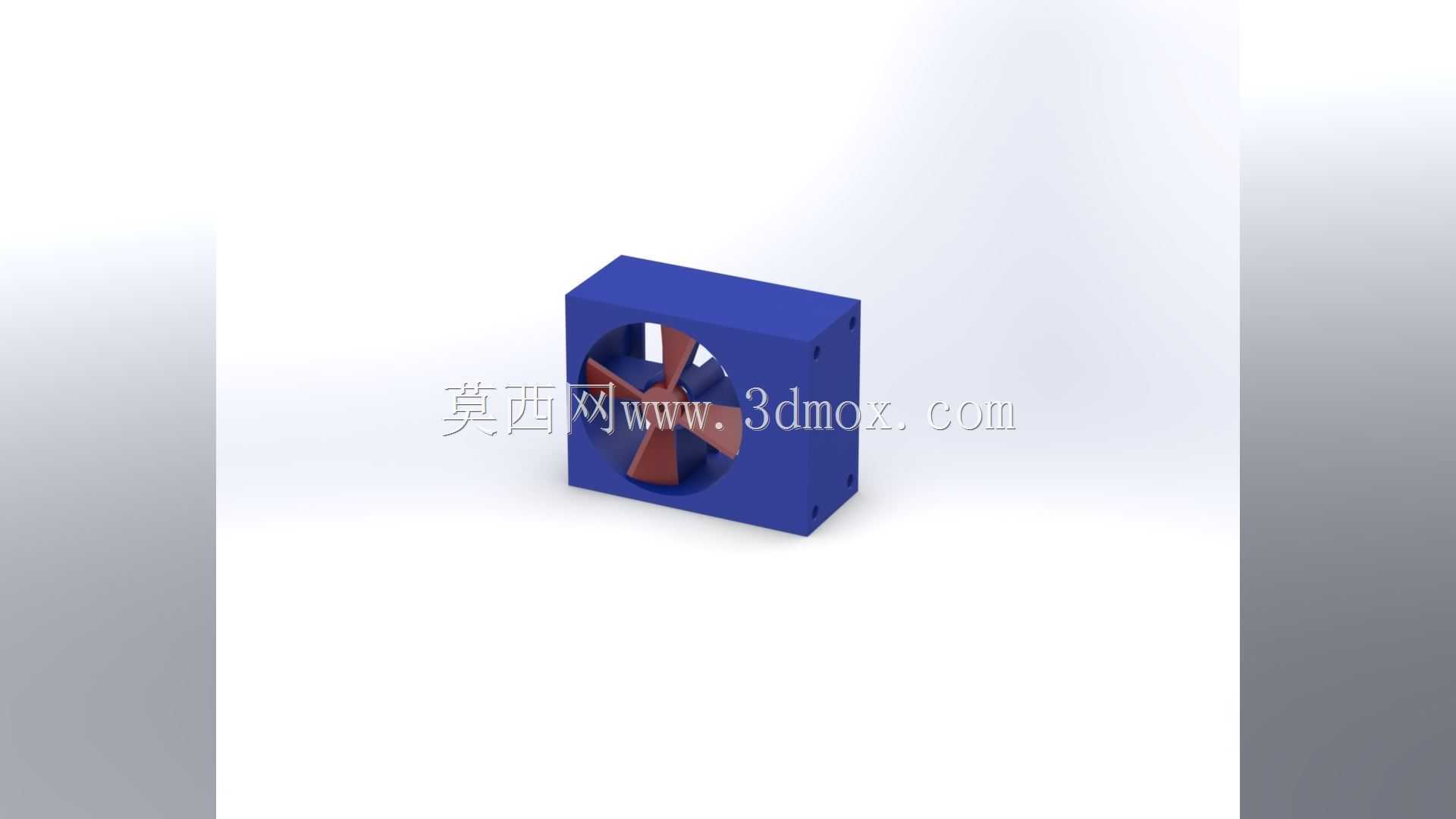

　　外壳侧面预留了风扇安装的定位卡槽，风扇嵌入后不需要额外打胶固定，依靠卡槽的过盈配合就能实现稳定固定，装置底部做了平整的支撑面，可以直接放置在工作台面靠近焊接作业点的位置，不需要额外打孔安装固定，摆放位置可以根据作业需求灵活调整。气流通道做了直进直出的短路径设计，尽可能降低风阻，在小功率直流风扇的驱动下就能保证足够的抽吸烟尘流速，不会因为风道弯折造成风量损失。外壳的进风口位置做了格栅式防护结构，既可以保证气流顺畅进入，也能避免作业时细小工件、工具意外触碰旋转的风扇扇叶造成安全隐患。考虑到3D打印的工艺特性，所有结构壁厚都做了均匀化处理，打印时不会出现局部壁厚差异过大导致的翘曲变形问题，所有装配位置都预留了合理的打印公差，

　　不需要二次打磨修配就能完成装配。外购件全部选用通用标准件，包括直流小电机、船型开关、直流电源插座、标准自攻螺丝，这些配件都可以很方便地从常规五金渠道采购，不需要定制特殊规格的配件，大幅降低了整体制作门槛。实际使用时，只需要将装置放置在焊接作业点侧方10到20厘米的位置，打开开关后就能在作业点附近形成稳定的负压捕集区，焊接产生的烟尘会在气流带动下直接进入装置进风口，不会向作业人员面部扩散，适合电子维修、小件模型焊接、教学实训这类低强度、小范围的焊接作业场景使用，相比大型工业除尘设备，它的占用空间极小，运行噪音低，制作成本低廉，完全可以满足个人作业、小型实训工位的烟尘防护需求。
