小型可3D打印涡轮旋风除尘结构

　　这款小型涡轮除尘结构，核心面向桌面级除尘、小型工位集尘以及家用真空吸尘的改装场景，尤其适配个人DIY、小型加工工位的浮尘收集需求，可直接通过3D打印完成壳体制作，无需开模，大幅降低小批量制作与个人改装的成本门槛。从实际使用场景来看，它既可以作为桌面小型雕刻、打磨工位的前置除尘单元，拦截打磨产生的塑料、木质碎屑与浮尘，也可以作为家用吸尘器的二级旋风分离模块，提升尘气分离效率，减少滤芯的堵塞频次，延长过滤耗材的使用寿命。

　　结构设计上采用了涡轮旋风分离的核心原理，内部流道经过曲面优化，含尘气流进入腔体后，会沿着涡轮导向结构形成高速旋转的气旋，依靠离心力将密度大于空气的粉尘颗粒甩向腔体内壁，最终沿壁面滑落至集尘区域，净化后的气流则从中心排气通道导出，整个过程无需滤芯参与初级分离，能有效降低风阻，提升吸尘端的吸力利用率。壳体设计时将平均壁厚控制在4毫米，这个厚度参数是兼顾3D打印成型成功率与结构强度的平衡值——过薄的壁厚在打印时容易出现层间结合力不足、受力开裂的问题，过厚则会大幅增加打印耗材用量与打印时长，4毫米的壁厚既可以保证壳体在承受常规负压工况下不会出现形变，也能适配FDM与光固化等主流3D打印工艺的成型要求，减少打印过程中的支撑添加量，降低后期处理的工作量。

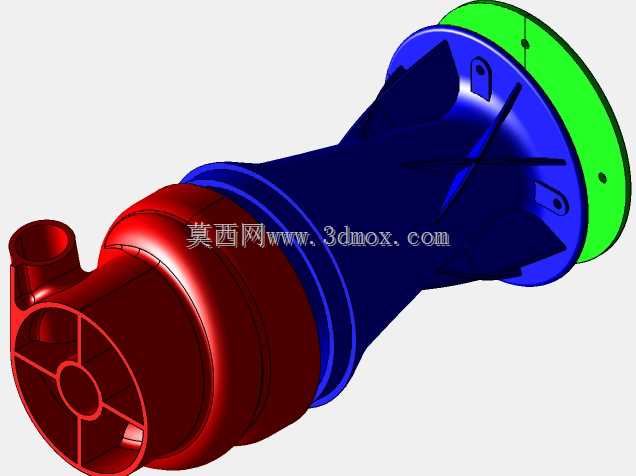

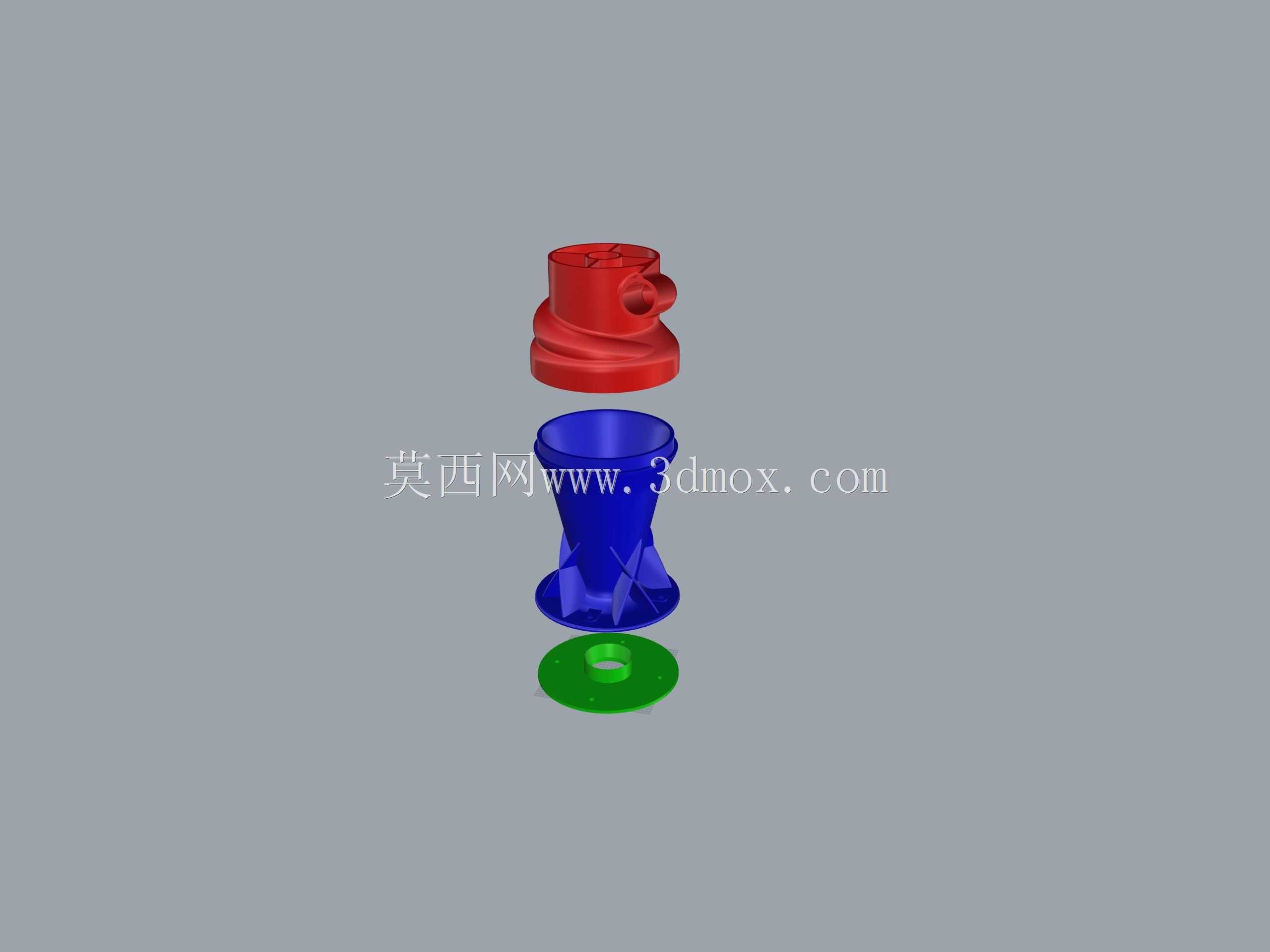

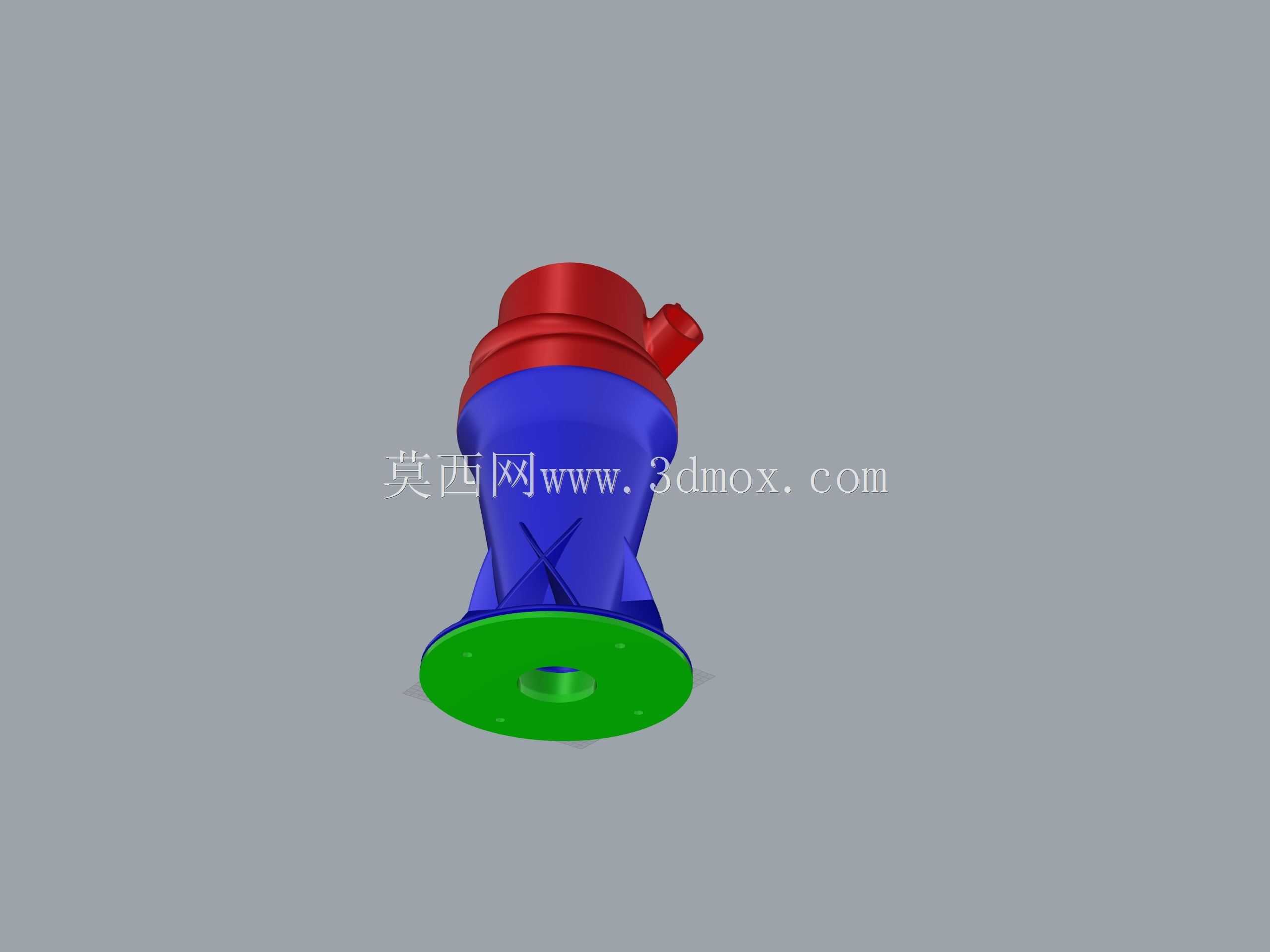

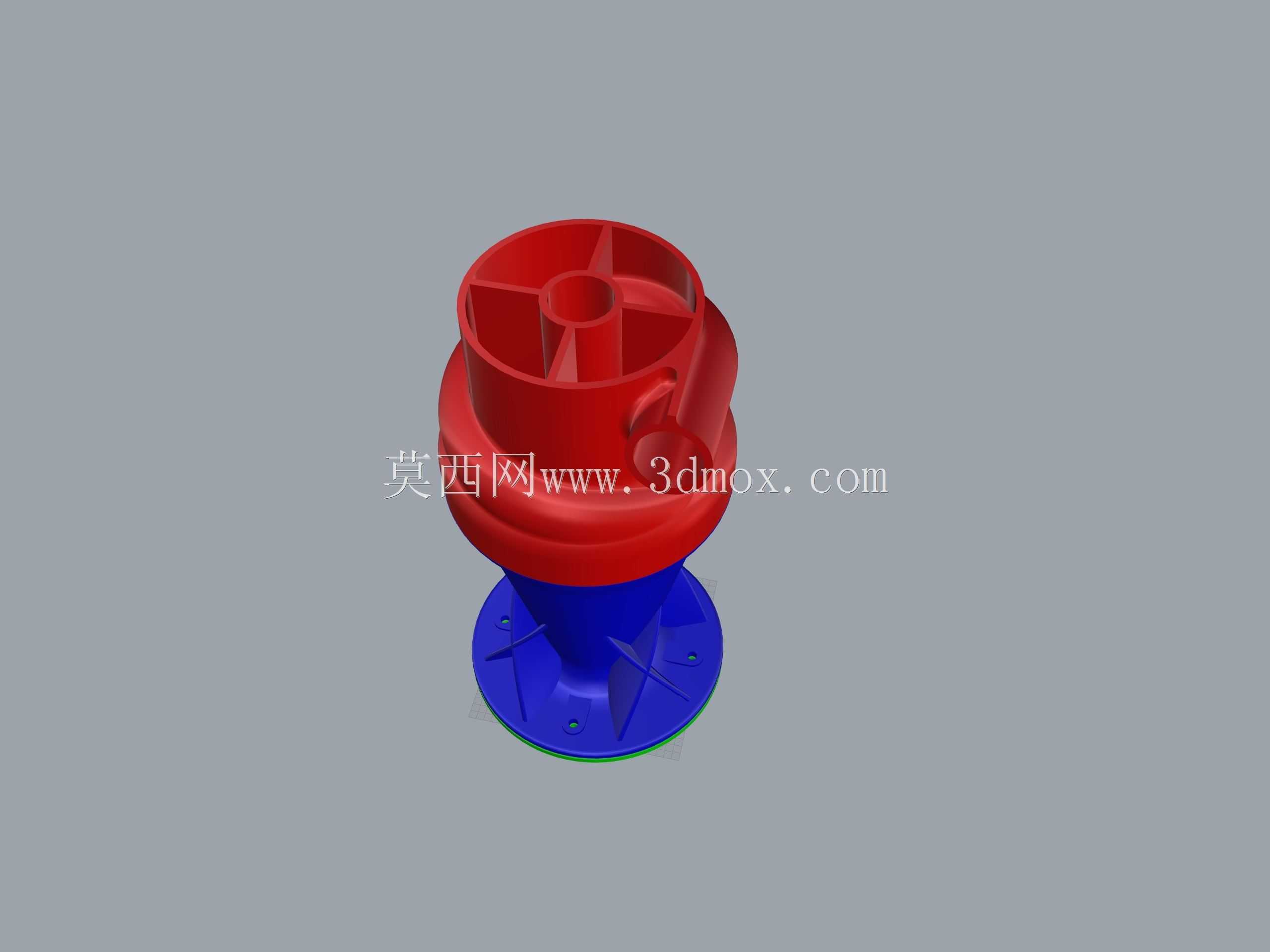

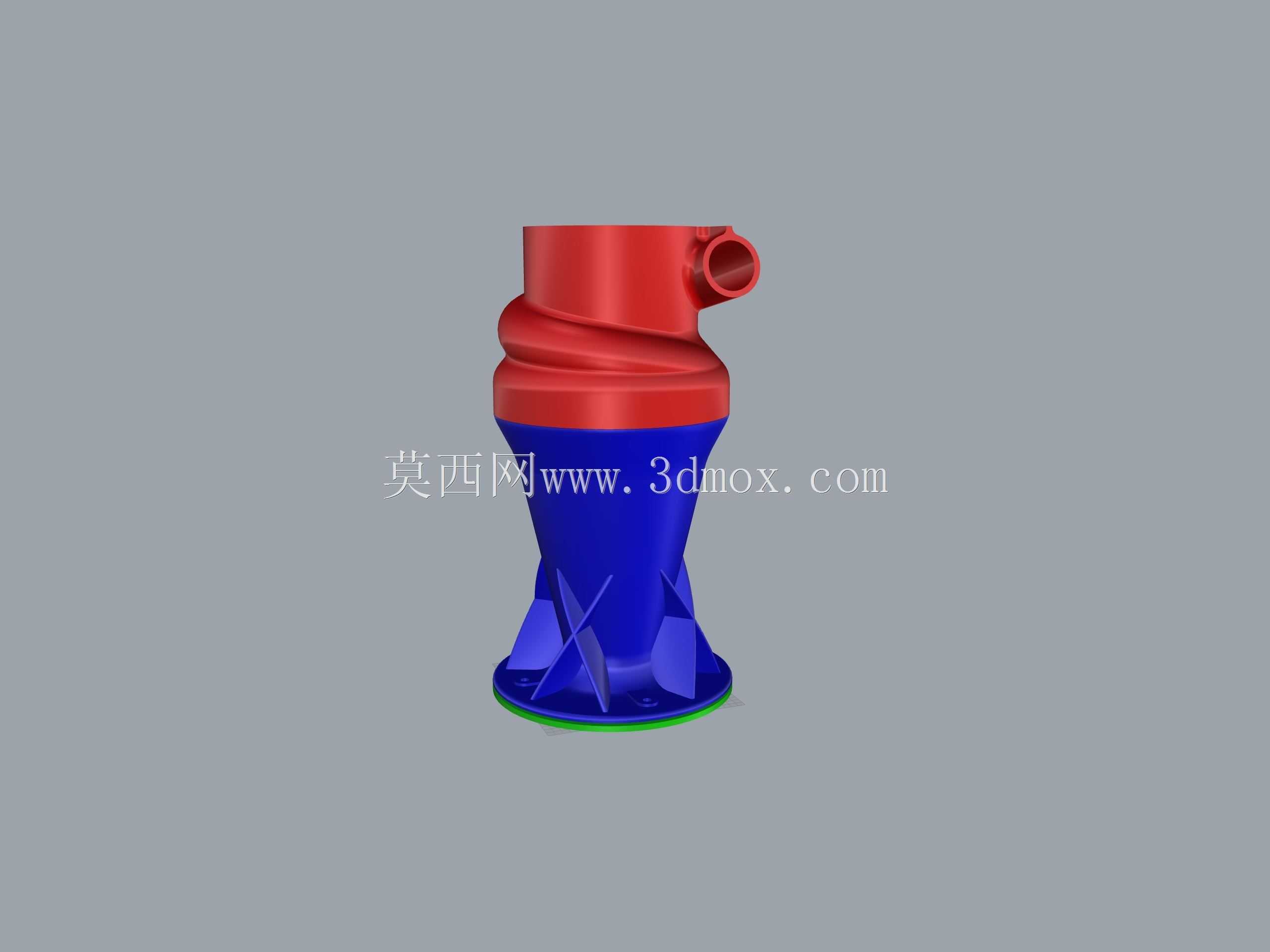

　　接口尺寸方面，进出孔设计为32毫米通径，这个尺寸刚好匹配市面上绝大多数家用真空吸尘器标配的40毫米吸尘管内径，实际安装时只需要简单制作一个变径适配器，就可以快速对接现有吸尘管路，无需对原有吸尘设备做大规模改装，适配性较强。安装边界上，整体结构采用同轴式布局，进气端设置在侧部切向位置，出气端位于尾部法兰端，安装时可以通过尾部法兰的安装孔位将其固定在工位支架或者设备壳体上，也可以直接通过管路对接悬空布置，不需要额外设计复杂的安装固定结构。

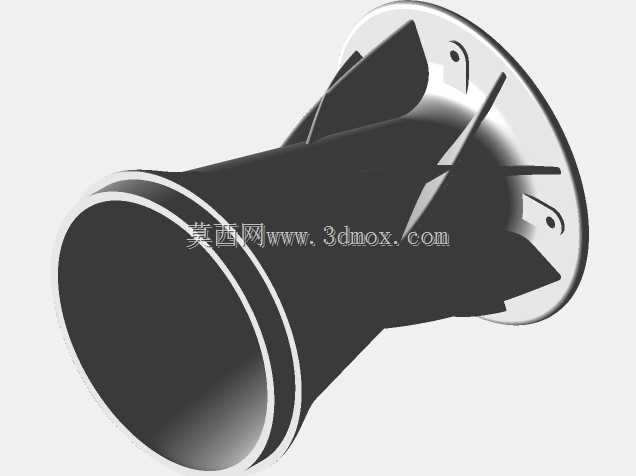

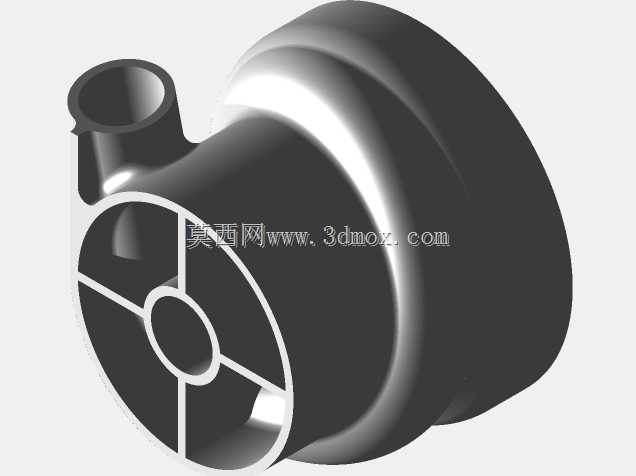

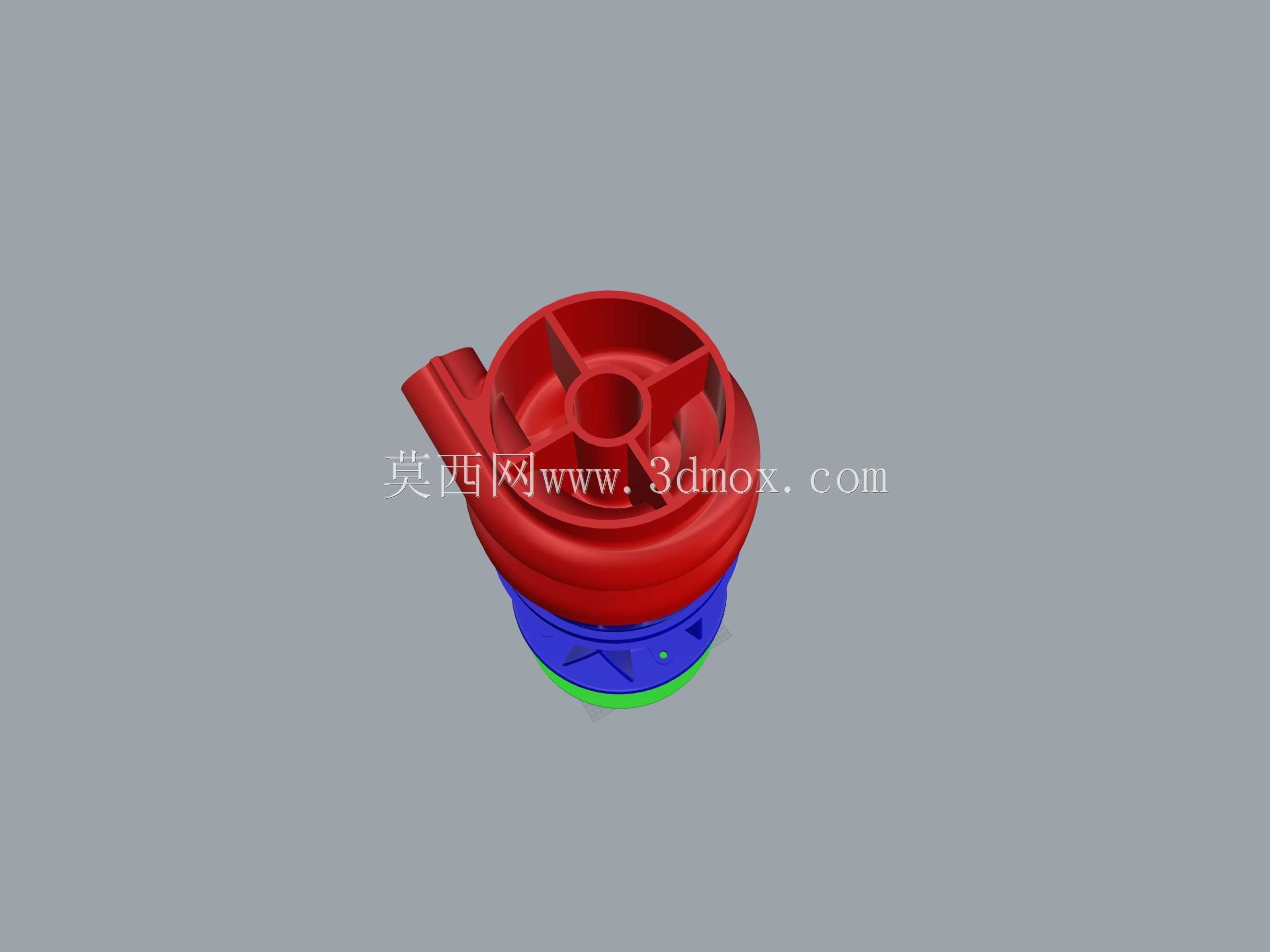

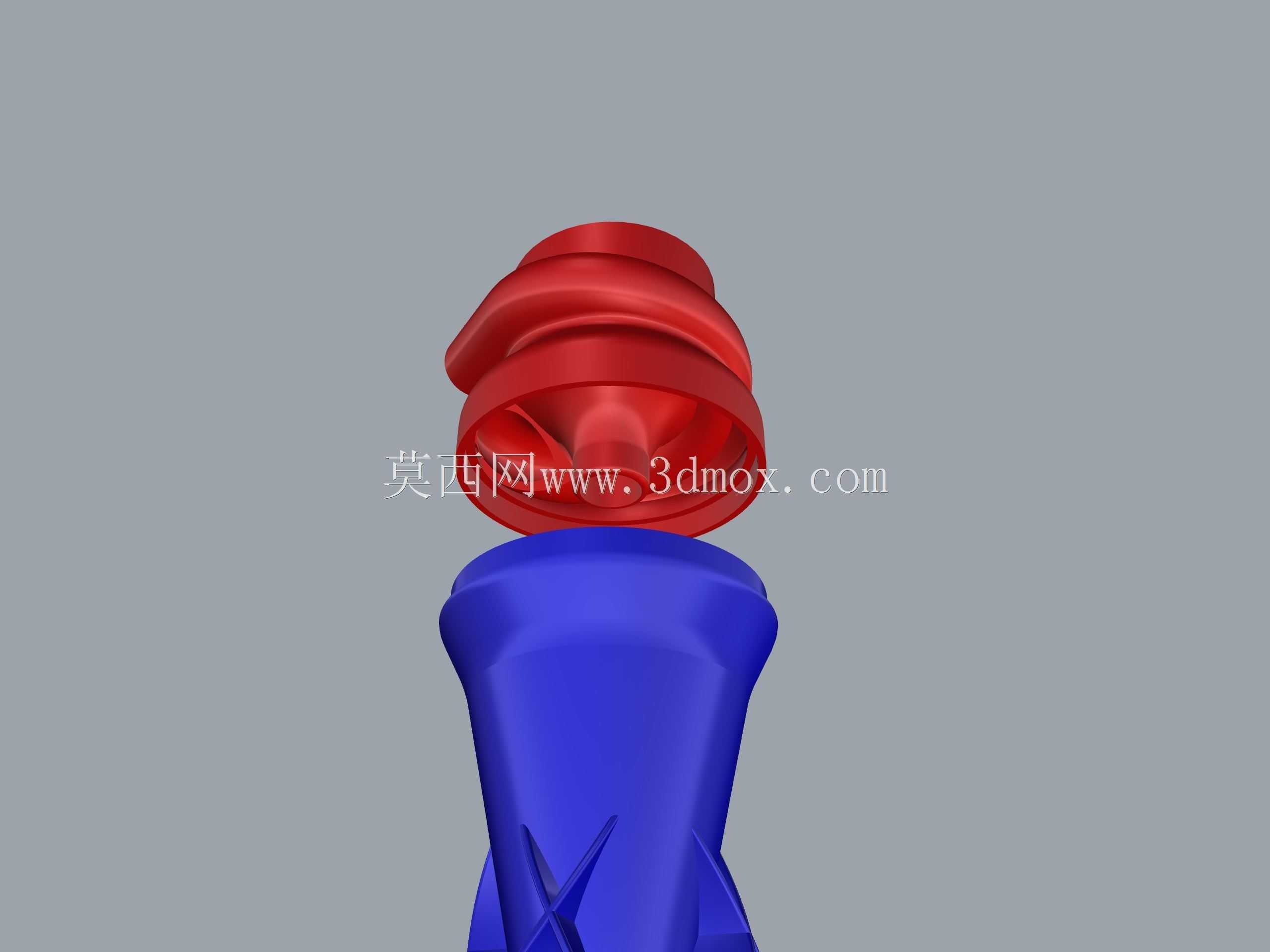

　　从结构细节来看，内部的涡轮导向叶片采用一体化曲面设计，和壳体主体可以通过3D打印一次成型，不需要后续装配叶片，减少了装配误差带来的流道紊乱问题，叶片的曲面角度经过反复调整，既可以保证气流进入后快速形成稳定气旋，也不会因为叶片角度过陡导致风阻激增、噪音过大。腔体的锥段过渡采用平滑曲面设计，避免了直角台阶带来的气流紊流，让分离后的粉尘可以顺畅滑落至集尘段，不会在腔体内壁出现积灰挂壁的问题。进气口采用切向进气设计，和内部涡轮导向结构平滑衔接，气流进入时不会产生突兀的流向变化，进一步降低了风阻与工作噪音。

　　在实际应用中，这款结构对于10微米以上的粉尘颗粒分离效率可以达到较高水平，能够有效拦截打磨、切割产生的大部分碎屑与浮尘，作为前置分离单元使用时，可以大幅减少后端精滤滤芯的负荷，尤其适合小型加工场景的除尘改造，以及DIY爱好者自制小型吸尘设备时使用。如果用于金属粉尘等密度更大的颗粒收集，只需要适当调整安装时的进气风量参数，就可以达到不错的分离效果，不需要对结构本身做大规模修改。整体结构没有复杂的活动部件，日常使用几乎不需要维护，只需要定期清理集尘段的积尘即可，可靠性远高于带有活动叶轮的除尘结构，长期使用也不会出现部件磨损导致的性能下降问题。
