应急救治用机械通气呼吸装置结构设计

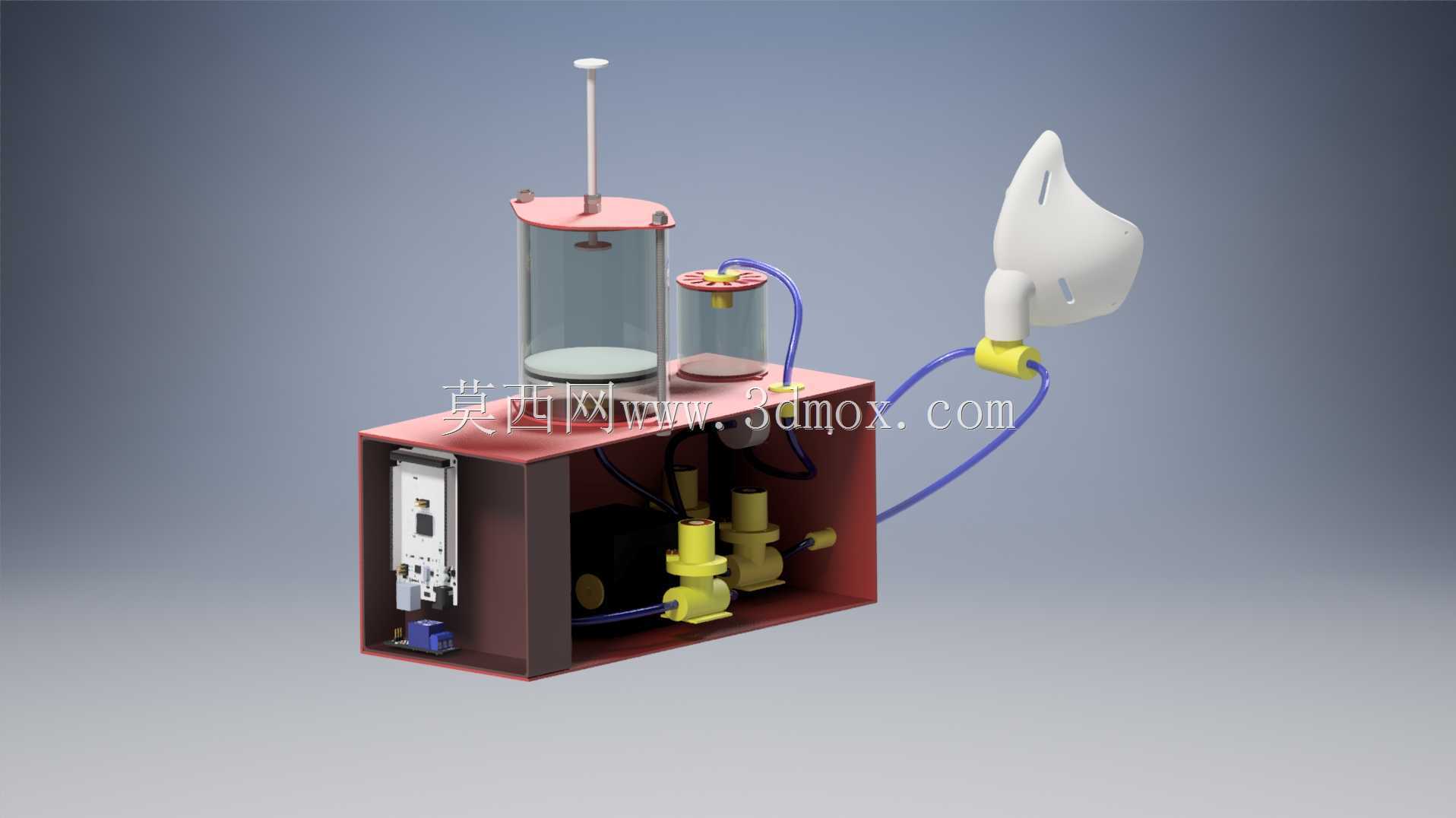

　　这套机械通气装置的结构设计，核心瞄准公共卫生事件下常规医疗设备产能缺口的应急场景，针对传统高端呼吸机供应链长、核心部件依赖精密加工的痛点，采用增材制造适配的结构方案，核心功能部件可通过常规增材工艺快速生产，无需依赖高精度机加工产线，能够在短周期内完成批量组装投用，适配方舱医院、临时救治点、基层医疗机构的应急呼吸支持需求。从功能逻辑上，整套装置分为动力输出、气路调控、过滤防护、患者交互四个独立模块，各模块采用快插式接口连接，既方便现场快速组装更换，也能在部件出现损耗时单独替换，无需整体拆解设备。动力段采用气缸活塞式泵送结构，通过电控系统驱动活塞做往复运动，精准调控泵送的气体容积，可根据患者的实际通气需求，

　　调整输出的空氧混合气体流量与压力，匹配不同病程阶段的呼吸支持参数，避免过度通气或者通气不足的问题。气路调控段集成了PEEP阀结构，能够在呼气末维持稳定的气道正压，防止肺泡塌陷，改善患者的氧合效果，同时气路内部做了平滑圆弧过渡设计，尽可能减小气路阻力，降低气流在管路内的湍流损耗，保证输出气压的稳定性。呼出气体的处理路径做了全封闭设计，患者呼出的气体不会直接排入周边环境，而是顺着专用管路进入过滤模块，经过多层滤材拦截后再排出，能够有效阻隔呼出气体中的病原微生物，避免救治过程中造成医护人员的交叉感染，这一设计在烈性呼吸道传染病的救治场景中尤为关键，解决了常规简易呼吸装置无呼气过滤、易造成病区气溶胶污染的问题。

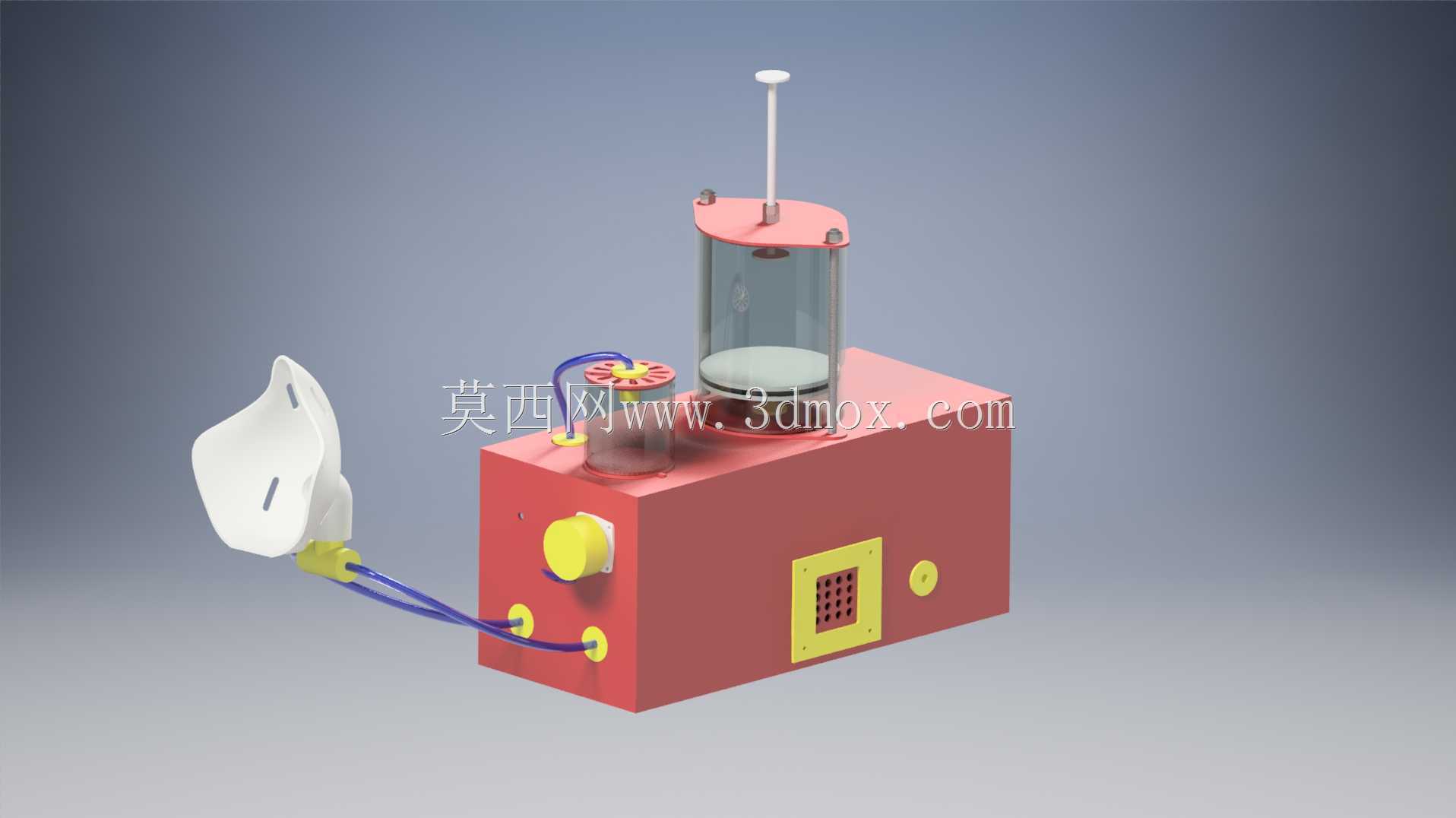

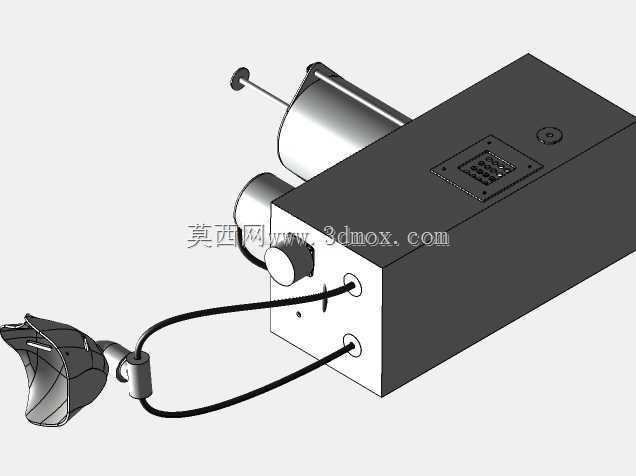

　　患者交互端采用贴合人体面部轮廓的面罩结构，接触面做了柔性密封设计，能够适配不同脸型的佩戴需求，减少佩戴过程中的压伤风险，同时面罩与管路之间设置了旋转接头，患者在小幅度翻身或者调整体位时，不会因为管路牵拉导致面罩移位漏气。从安装边界来看，整套装置的主机采用长方体箱式结构，所有动力、电控组件都集成在主机箱内部，主机外壳预留了标准的安装孔位，既可以直接放置在桌面、治疗台面上使用，也可以通过支架固定在病床旁的设备导轨上，外接的管路长度预留了足够的活动余量，患者在病床上做常规体位调整时不会出现管路拉扯的情况。电控部分采用arduino开源控制方案，结构设计上预留了通用的传感器安装位，可直接接入压力传感器、流量传感器实时监测气道参数，

　　控制逻辑可根据实际救治需求快速调整，无需重新开模修改硬件结构。整套装置的结构设计充分考虑了应急场景下的加工与使用条件，所有非标准件都做了少无切削的结构优化，增材制造时无需添加大量支撑结构，打印完成后仅需简单去除毛刺即可完成组装，对加工设备的精度要求较低，即便是桌面级的增材制造设备也能生产出满足使用要求的部件。气路的密封结构采用常规的标准密封圈，无需定制特殊规格的密封件，在应急采购时能够快速获取配套物料，进一步缩短整套装置的生产交付周期。在结构强度设计上，主机外壳做了合理的壁厚优化，既保证了外壳在日常搬运、使用过程中不会因为轻微磕碰出现开裂，也尽可能控制了整体重量，单台主机的重量控制在单人可轻松搬运的范围内，方便在临时救治点之间快速转运调配。设备的操作控件都布置在主机的同一侧面板上，医护人员在床旁即可完成所有参数调整与设备启停操作，无需绕到设备另一侧操作，适配救治过程中快节奏的操作需求。
