小型轮式前端装载工程机械结构设计

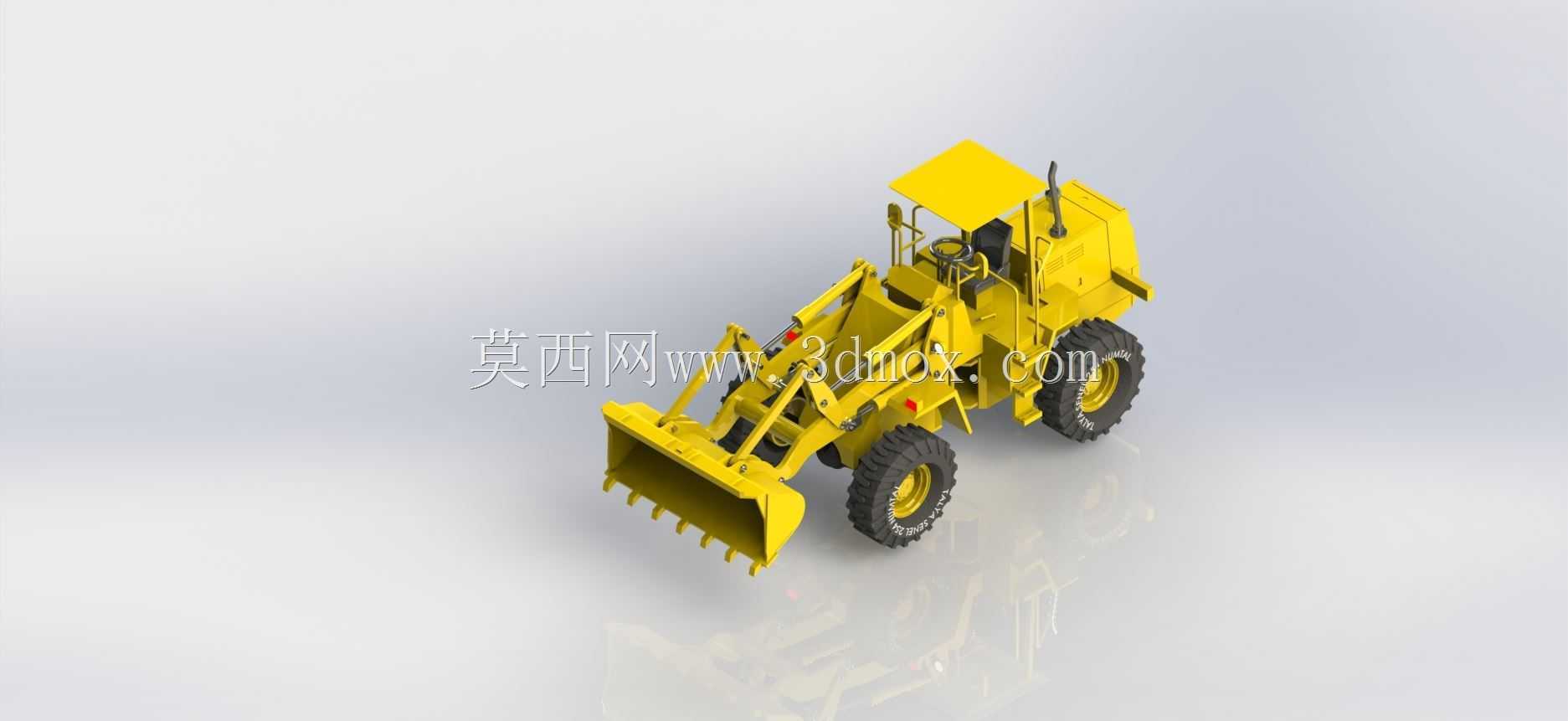

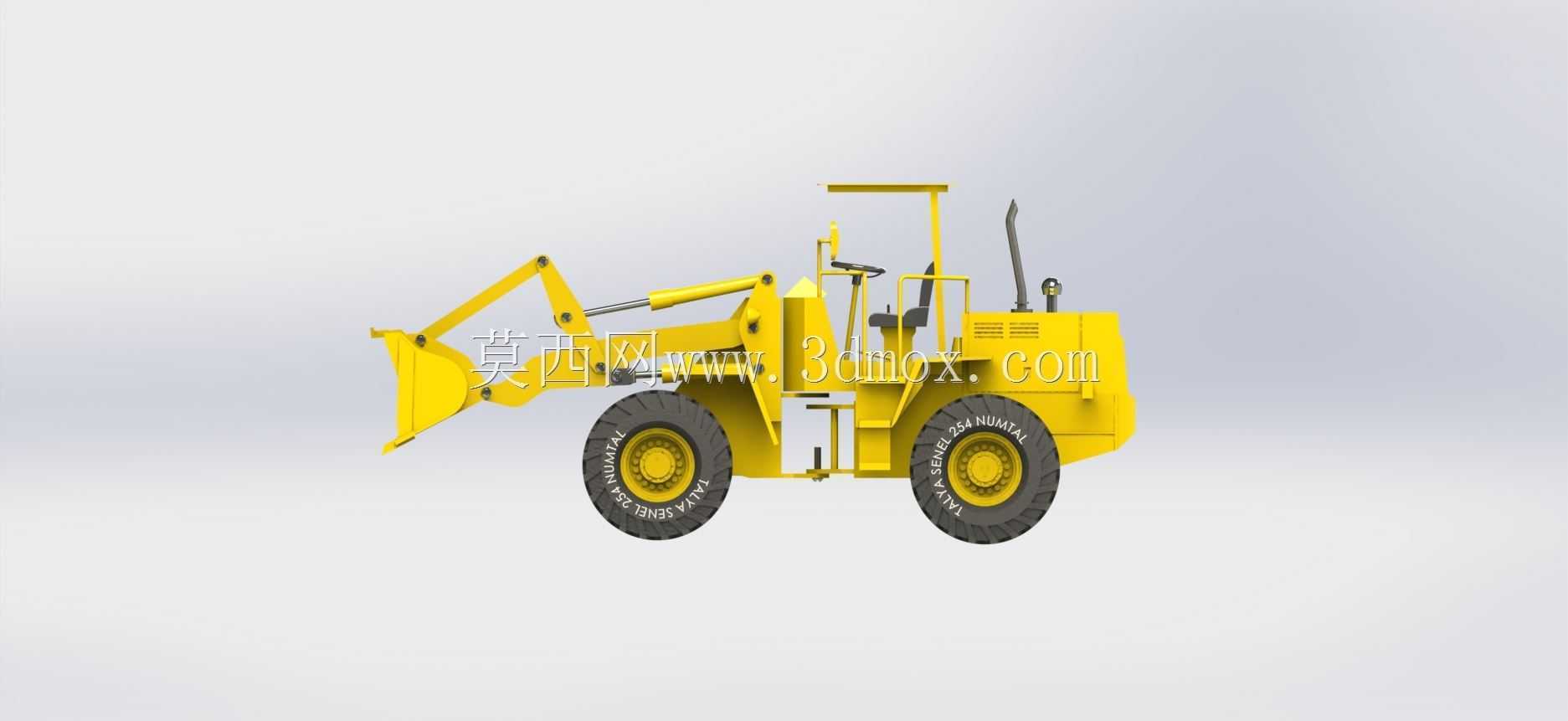

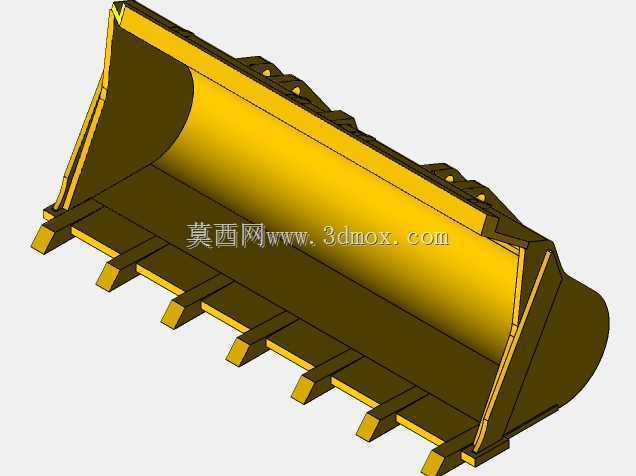

　　这款轮式前端装载设备主要面向小型土方作业、厂区散料转运、农牧场物料堆存、市政施工零星作业场景，在狭窄场地的物料铲装、短距离转运作业中具备灵活的作业优势，相较于大型装载设备，其转弯半径更小，对作业场地的硬化程度要求更低，能够适配乡镇基建、小型矿山辅助作业、建材门店散料装卸等多种非大规模施工场景。从结构设计逻辑来看，整机采用前装铲斗、中部铰接车架、后部动力舱的经典布局，铲斗部分设计了带斗齿的切削刃结构，斗齿采用突出式布置，能够在插入料堆时减少切削阻力，针对砂石、松散土壤、煤炭、建筑垃圾等常见散料的插入角度做了优化，铲斗收斗角设置在合理区间，避免转运过程中物料撒漏，同时铲斗侧壁做了加强筋布置，应对偏载作业时的结构形变。

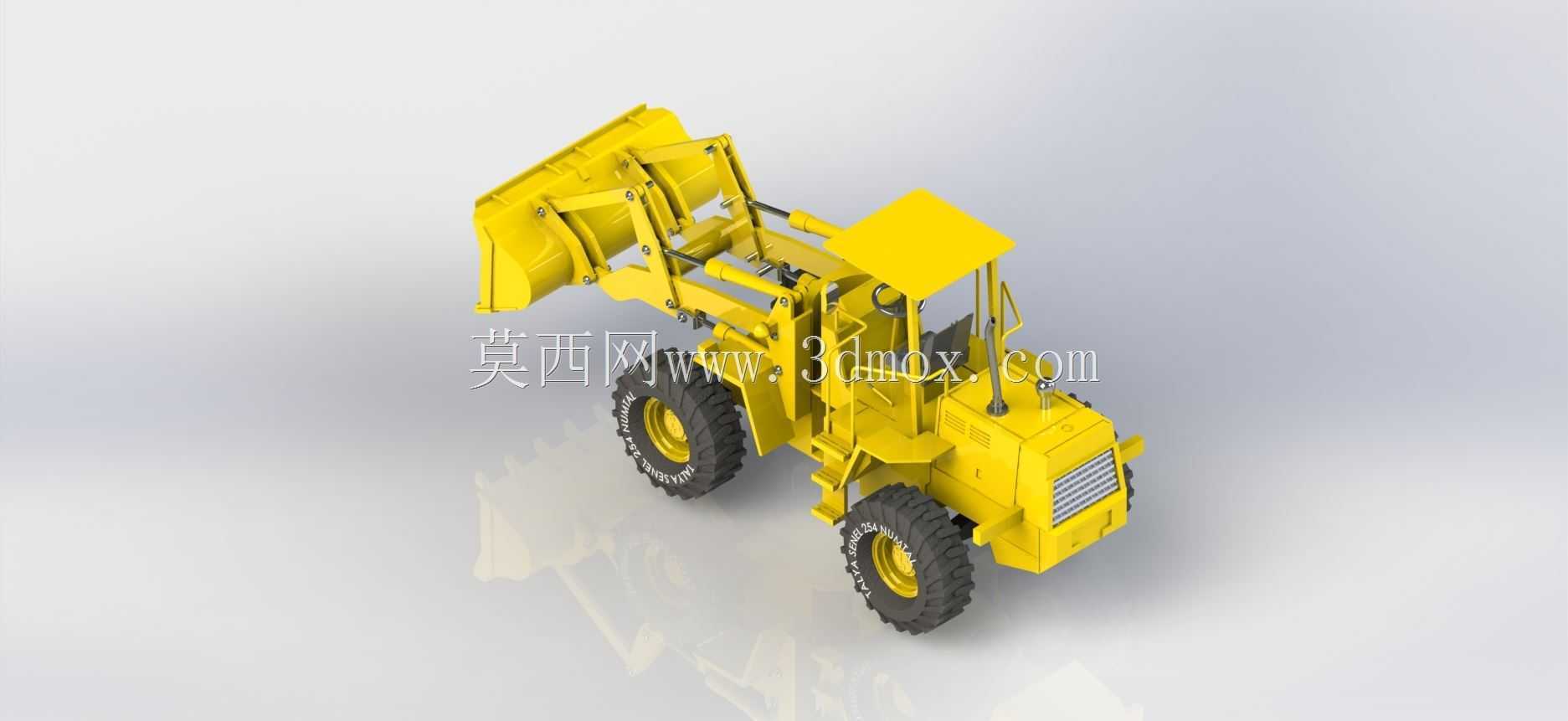

　　动臂部分采用双摇臂举升结构，摇臂与动臂的铰接点位置经过受力优化，能够在举升过程中保持铲斗角度的相对稳定，减少作业过程中的手动调平操作量，铰接点处均设计了润滑脂加注通道，方便日常维护时的保养操作，降低铰接销轴的磨损速率。车架部分采用前后铰接的转向结构，铰接点布置在整机中部靠下位置，配合大角度转向油缸，能够实现小半径转向，在狭窄的巷道、厂区通道内可以灵活调头，后部车架集成了动力舱、驾驶室、配重结构，配重块的重量经过匹配计算，在铲斗满载举升到最高位置时，能够保持整机的纵向稳定性，避免翘头风险。驾驶室采用开放式顶篷设计，顶篷做了倾斜导水结构，既能够为操作人员遮挡高空坠物与日晒雨淋，又不会遮挡作业时的前方视野，操作人员站在（或坐于）操作位时，

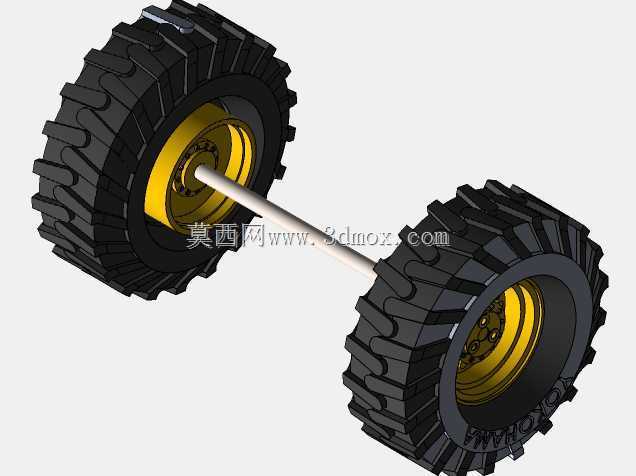

　　视线可以直接覆盖铲斗刃口与前轮的作业位置，方便对位操作，减少视野盲区。行走部分采用大花纹越野轮胎，胎面花纹深度较深，能够在松软泥土、碎石路面提供足够的抓地力，轮辋采用重载型结构，承受作业时的冲击载荷，驱动桥布置在前后车架下方，传动系统的布局充分考虑了离地间隙，避免在不平整路面行驶时磕碰底盘。液压管路的布置沿着动臂与车架的结构筋板走线，采用管夹固定，减少作业过程中的管路晃动磨损，管路接头处预留了拆装空间，方便后期故障排查与密封件更换。整机的外形尺寸控制在小型设备范畴，宽度适配乡村常见的窄路通行要求，长度满足小型货运车辆的装载运输边界，转场时不需要额外的超限运输审批，能够通过普通轻卡完成跨场地转运。在作业功能上，这款设备除了常规的铲装、

　　转运作业外，铲斗的连接结构预留了属具更换接口，后期可以更换货叉、抓斗等属具，拓展托盘搬运、散料抓取等作业功能，适配更多元的使用需求。设计过程中对各部件的维护可达性做了考量，动力舱的侧盖可以快速开启，方便日常检查油液、更换滤芯，铰接点的润滑位置都设置在操作人员站在地面就能够到的位置，不需要登高就可以完成日常保养操作，降低日常维护的难度。
