潘通J系列色彩演示样件结构设计

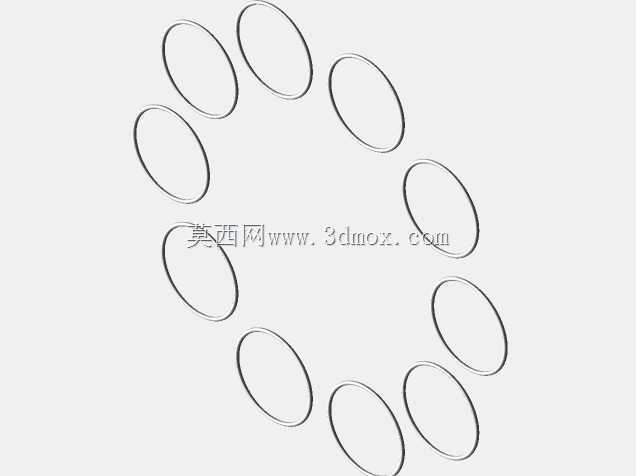

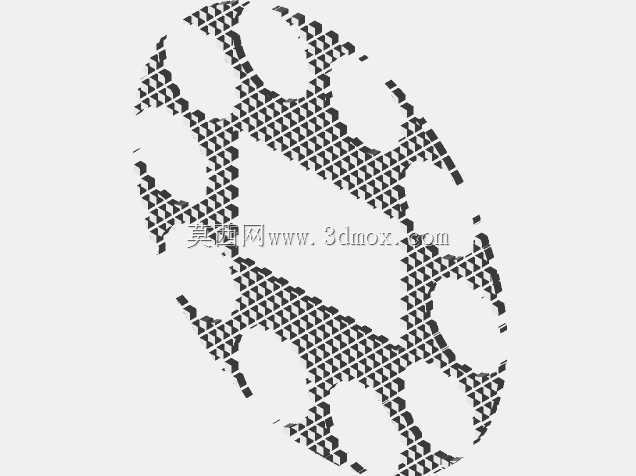

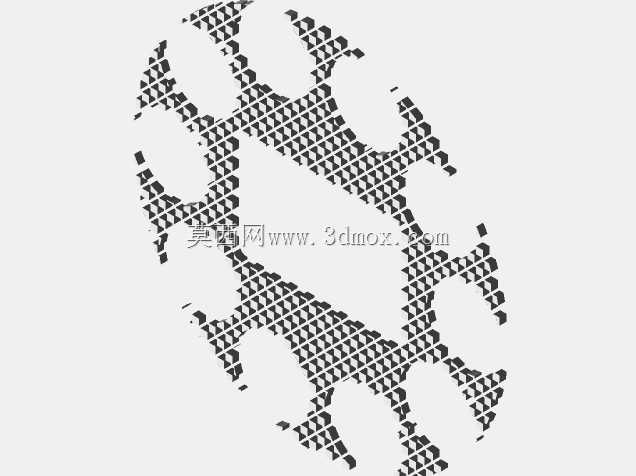

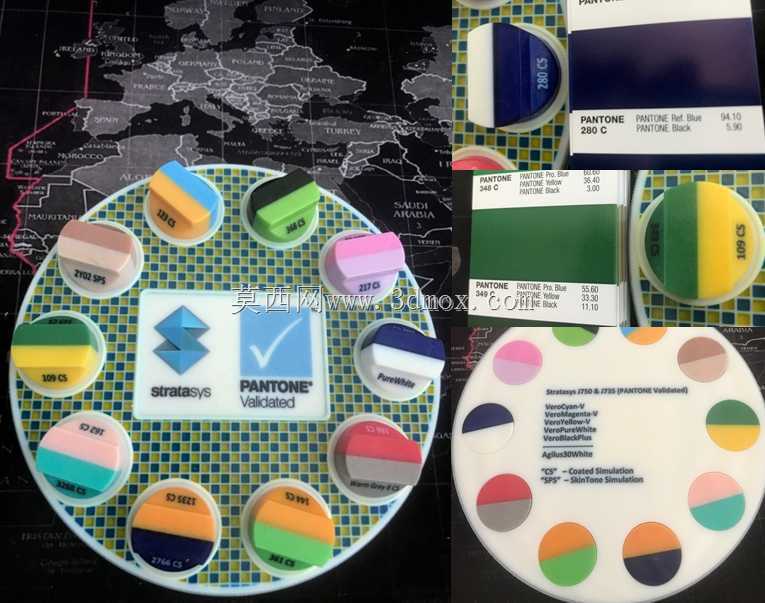

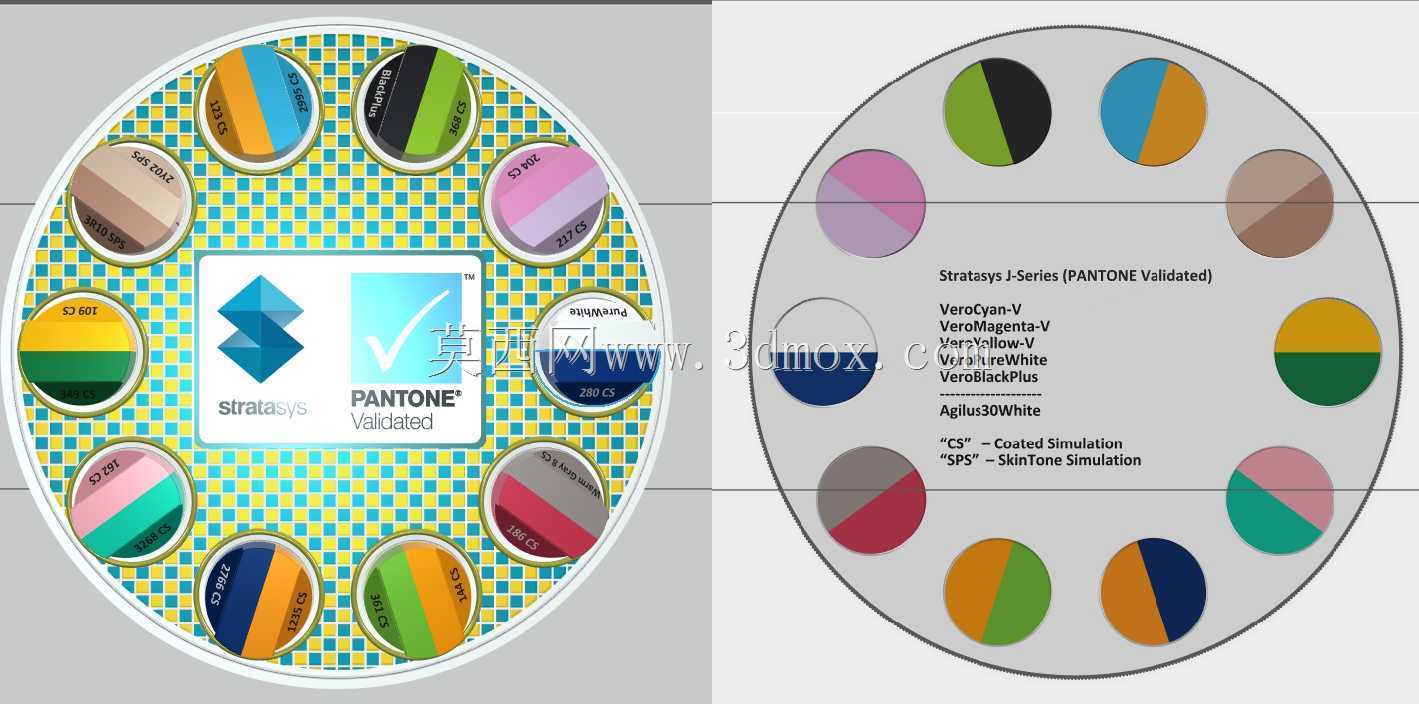

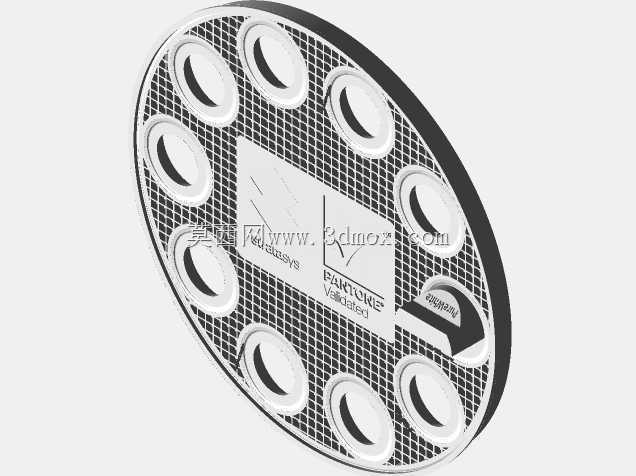

　　这款色彩演示样件的设计初衷，是为多材料喷射成型工艺提供直观的色彩还原能力验证载体，在3D打印工艺验证、色彩校准、客户打样确认场景中承担核心展示作用。样件整体采用椭圆盘式承载结构，盘面均匀分布12个独立的椭圆色标嵌位，每个嵌位对应一组双拼或多拼色彩组合，中心区域预留品牌标识与工艺说明的展示位，整体盘面采用黄蓝方格纹理作为基底，既能够通过高对比度背景凸显不同色样的色彩表现，也能在视觉上形成规整的排布秩序，方便观察者快速定位不同色号的展示区域。从结构设计逻辑来看，样件的每个色标嵌位都做了下沉式限位设计，色标块与嵌位采用小间隙配合，既保证组装后色标块不会出现松脱移位，也能在需要更换特定色标时快速拆卸替换，适配不同色彩体系的展示需求。

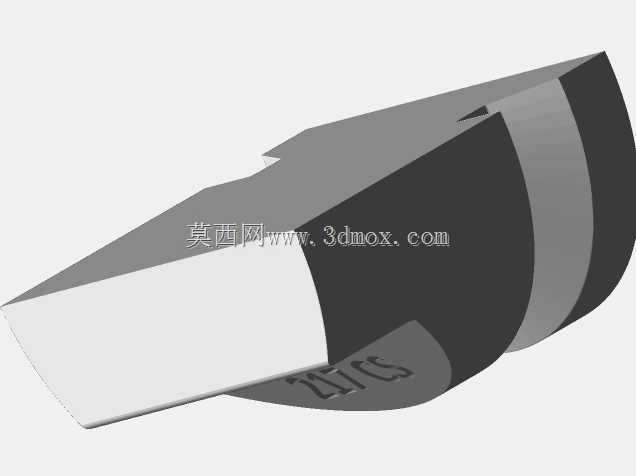

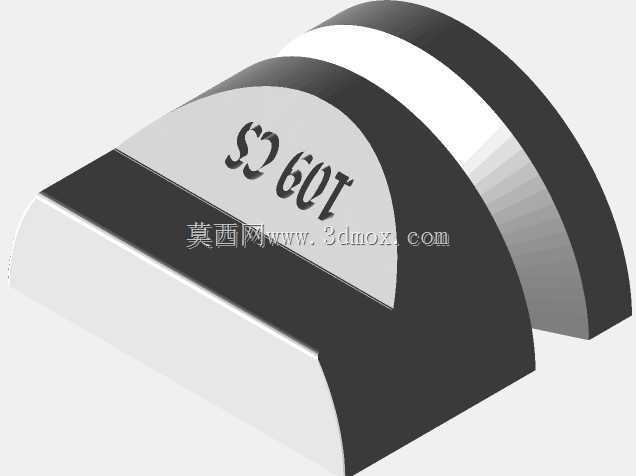

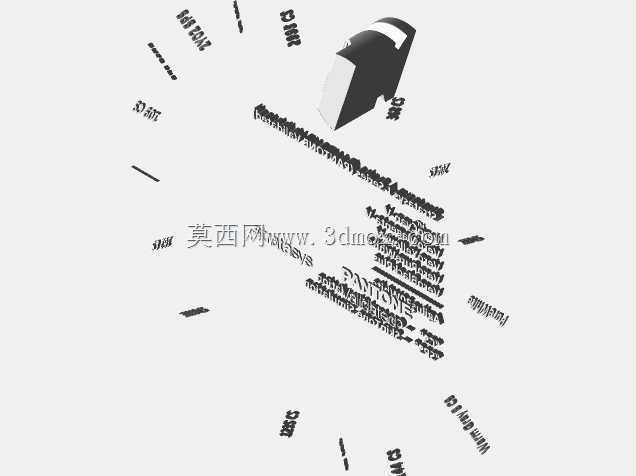

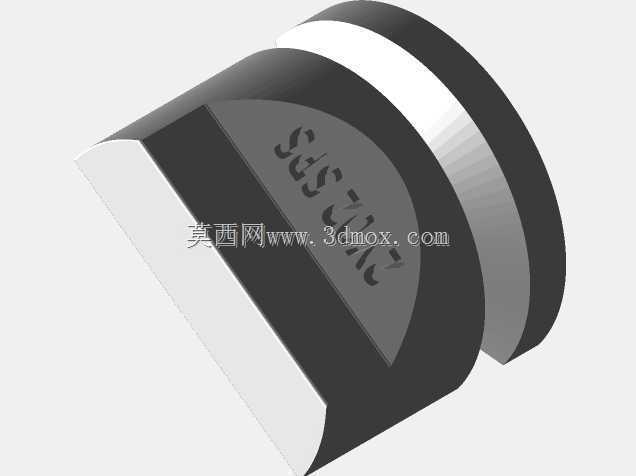

　　色标块本身采用椭圆造型，边缘做R0.8的圆角过渡，避免多材料喷射成型过程中出现尖角堆料、色彩串边的工艺缺陷，同时圆润的边缘也能减少光线反射带来的色彩观测误差。中心展示区域采用下沉式平面设计，表面做哑光处理，避免强光反射影响标识可读性，区域内预留的标识位分别对应材料体系说明与色彩认证标识，能够让观察者快速了解样件所覆盖的材料类型与色彩校准标准。从实际应用场景出发，这类样件常被放置在3D打印服务门店、工艺研发实验室、工业设计展厅中，作为多材料彩色打印能力的实物展示载体，相比平面色卡，立体结构的样件能够同时展示不同曲面角度下的色彩表现、不同材料拼接的边界精度、哑光与光泽质感的对比效果。设计过程中针对安装边界做了明确约束：

　　整体椭圆盘的长轴尺寸控制在220mm，短轴尺寸控制在180mm，整体厚度12mm，可直接放置在标准A4尺寸的展示台面上，也可通过背部预留的两个M3挂孔固定在墙面展示板上，挂孔间距160mm，适配常规展厅挂装系统的孔位标准。盘面的色标嵌位深度为3mm，每个色标块的厚度为2.8mm，组装后色标块表面比盘面基准面低0.2mm，既避免日常取放过程中刮花色块表面，也能在堆叠存放时减少色块与接触面的摩擦。样件背面做了2mm深度的网格状加强筋，在保证整体结构刚性的前提下减少材料用量，同时避免大平面结构在成型过程中出现翘曲变形。从功能特性来看，样件覆盖了Vero-Cyan、Magenta、Yellow、VividVerPureWhite、

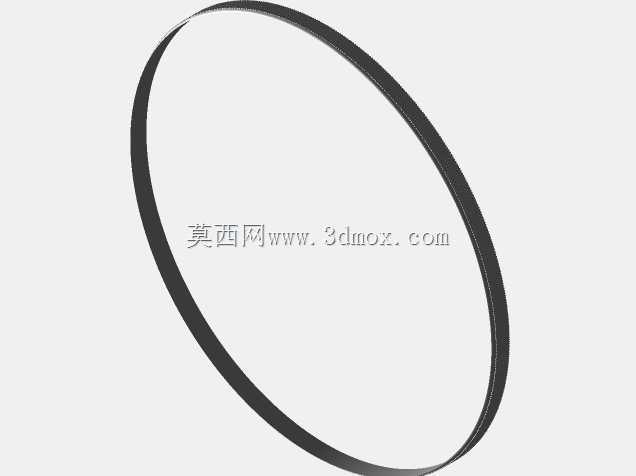

　　VeroBlack等多种基础打印材料的色彩组合，同时包含高光泽与哑光两种表面质感的展示位，能够直观呈现高混合比例下的色彩饱和度、光泽度表现，以及半透明、肤色模拟等特殊材料的成型效果。在色彩排布设计上，特意将互补色、邻近色的色块相邻放置，方便观察者直观对比不同色彩搭配的视觉效果，同时每个色块旁预留了微小的标识位，可标注对应的色号与材料配比参数，方便工艺人员做色彩校准记录。针对日常使用的耐用性需求，样件的外边缘做了R2的全包圆角处理，避免搬运过程中磕碰导致边缘崩缺，盘面基底采用耐刮擦的刚性材料配方，长期使用也不会出现表面划痕影响展示效果。在建模过程中，所有配合面都预留了0.1mm的工艺间隙，适配多材料喷射成型的精度公差，避免组装时出现卡滞或间隙过大的问题，同时所有曲面都做了G2连续处理，保证成型后表面顺滑无棱线，不会因为曲面断层影响色彩的均匀呈现。
