适配PCB安装的通用电子设备防护机柜壳体

　　在电子设备原型开发、小批量功能验证以及工业现场嵌入式控制模块部署场景中，这类适配标准PCB的通用机柜壳体是结构设计环节绕不开的基础部件。很多工程师在做项目初期，往往会先选定核心PCB板卡，再围绕板卡尺寸做外壳适配，但从零开始设计外壳的安装柱、避让槽、开合结构往往要耗费不少时间，这类预设计的通用壳体刚好能填补快速部署的需求缺口。

　　从实际使用场景来看，这类壳体既可以用在实验室桌面的功能验证台，作为核心控制板的防护载体，避免调试过程中焊渣、导线误触造成的板卡短路；也可以安装在工业控制柜的内部安装梁上，作为分布式采集模块、信号转换模块的独立防护单元，隔绝柜内走线拉扯、粉尘堆积对板卡的影响；甚至在小型户外检测节点的部署中，只要搭配对应的密封胶条，就能满足基础的户外防护要求，适配多场景的快速搭建需求。

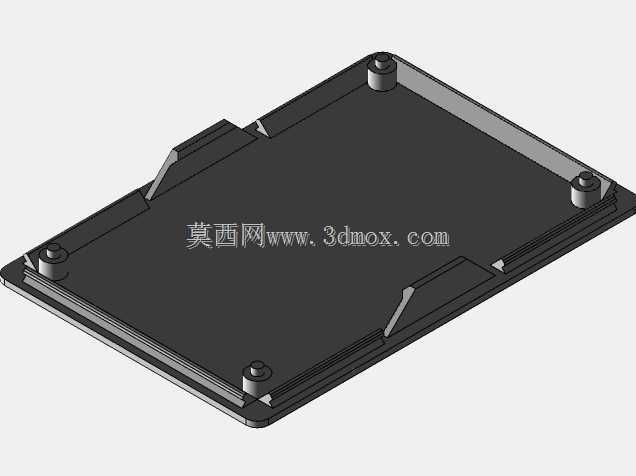

　　功能特性上，壳体内部预留的四个安装柱完全匹配标准PCB的安装孔位，不需要额外做转接板设计，板卡可以直接通过铜柱固定在壳体底座上，安装柱的高度经过校准，刚好能让板卡上最高的接插件与上盖内表面保留2mm以上的安全间隙，避免上盖扣合时压损元器件。底座侧边预留的卡扣结构不需要额外螺丝固定，上盖对准位置按压即可完成扣合，后期调试拆盖只需要用平口螺丝刀轻撬侧边卡扣位就能打开，比全螺丝固定的壳体节省不少拆装时间。壳体底座一侧还预留了通用的走线缺口，不管是电源接线、通讯接线还是外接传感器的引线，都可以从缺口位置引出，缺口边缘做了R1.5的圆角处理，不会划伤导线绝缘层，也不需要额外加装护线套就能满足基础的走线防护要求。

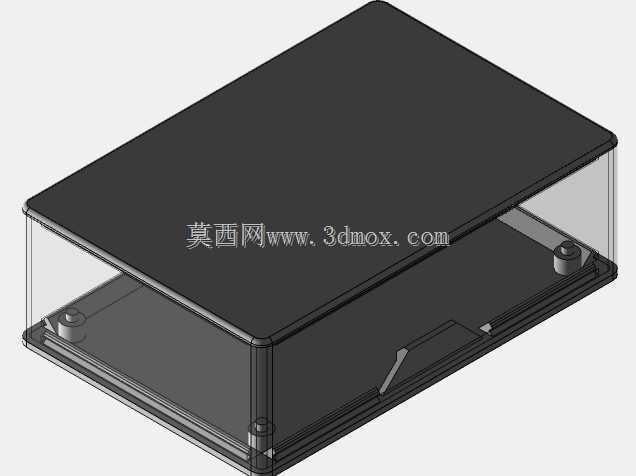

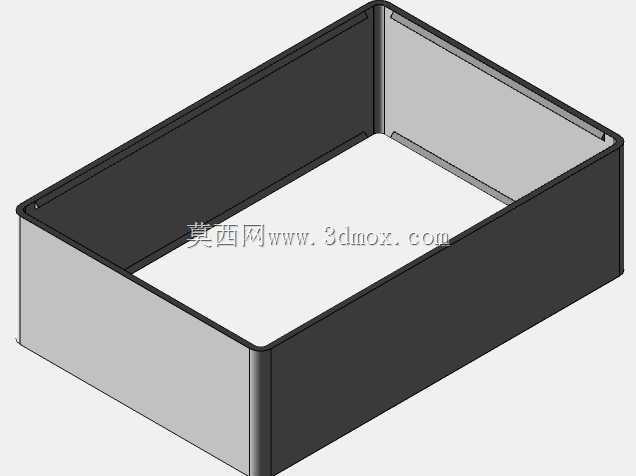

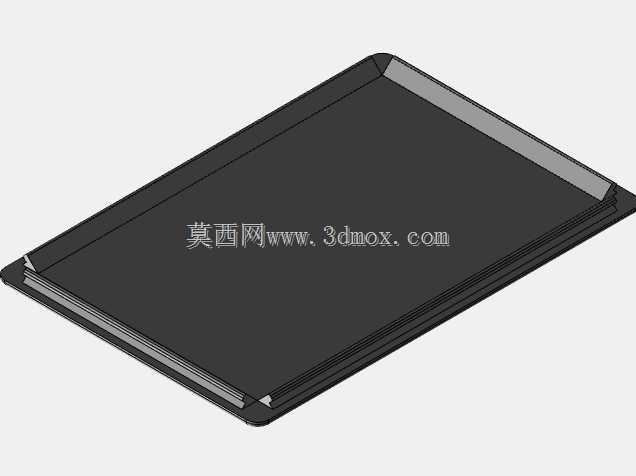

　　设计思路上，整个壳体采用参数化建模逻辑，所有安装尺寸都关联到核心的DIMENSIONS参数表，工程师如果需要适配不同尺寸的PCB，只需要修改参数表中对应的长宽尺寸、安装柱间距、壳体高度数值，软件就能自动重建整个壳体模型，不需要逐个特征修改尺寸，大幅提升衍生设计的效率。壳体的边角全部做了R3的圆角处理，既避免了直角锐边在安装过程中划伤操作人员，也能降低注塑或者钣金加工过程中的应力集中问题，不管是采用3D打印做原型验证，还是采用钣金折弯做小批量生产，抑或是开模做批量注塑，这个圆角参数都能适配对应的加工工艺要求，不需要额外做工艺调整。上盖采用半透明与实色结合的视觉设计，上盖顶面为实色平面，可以粘贴设备标签、状态标识，侧面为半透明材质，不需要打开上盖就能直接观察到板卡上的电源指示灯、状态指示灯的工作状态，日常巡检的时候不用拆盖就能判断设备运行状态，减少运维工作量。

　　外形尺寸与安装边界方面，壳体的整体外轮廓尺寸适配常规的19英寸机柜安装空间，单台壳体的宽度不超过标准机柜安装单元的1/3宽度，可以多台并排安装在标准机柜的托盘上，也可以通过底座预留的两个M3安装孔直接固定在设备的内部安装板上，安装孔的中心距符合通用电子设备的安装孔距规范，不需要重新打孔就能适配大部分现有安装位。壳体内部的净空高度预留了足够的余量，除了安装PCB板卡之外，还可以容纳高度不超过10mm的接线端子、滤波电容等外接元件，不需要额外加高壳体就能满足大部分常规板卡的安装需求。壳体的合模间隙控制在0.2mm以内，既保证了上盖和底座的扣合顺畅度，也能避免大颗粒粉尘从缝隙进入壳体内部，满足IP30的基础防护等级要求，适配大部分室内工业场景的使用需求。

　　在实际建模过程中，这类通用壳体的建模逻辑也很有参考价值，所有特征都采用全约束的草图绘制，没有冗余的外部参考，修改参数的时候不会出现特征报错的问题，安装柱的位置采用对称约束，调整板卡尺寸的时候安装柱会自动跟随对称移动，不需要重新定位。壳体的壁厚保持均匀一致，不管是采用塑料加工还是钣金加工，均匀的壁厚都能避免加工过程中出现缩痕、变形等问题，底座的加强筋位置也做了对应的壁厚处理，筋位厚度不超过主壁厚的0.8倍，避免注塑过程中出现表面缩印，影响壳体的外观平整度。
