可调式快速压紧夹持工装夹具结构

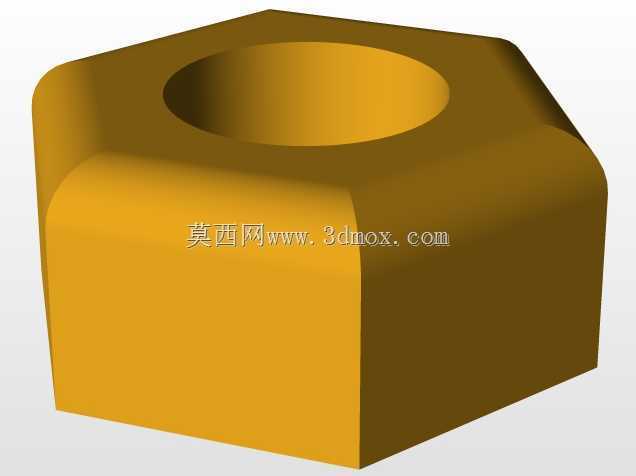

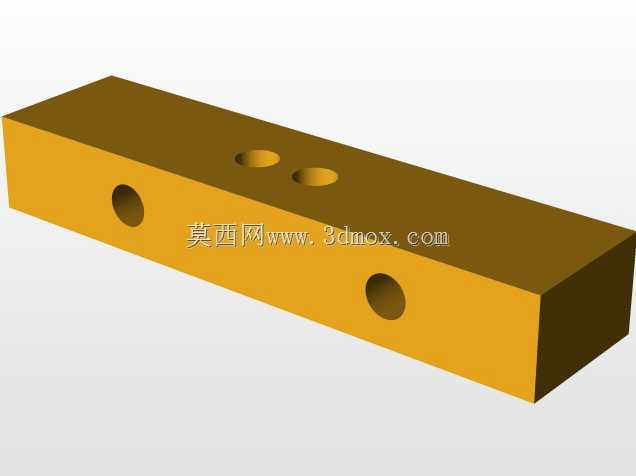

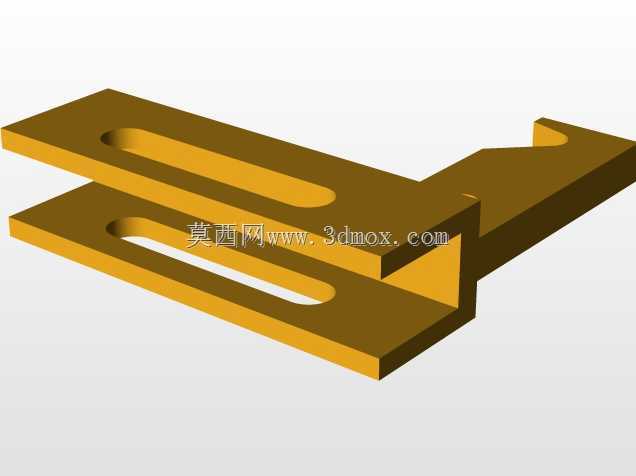

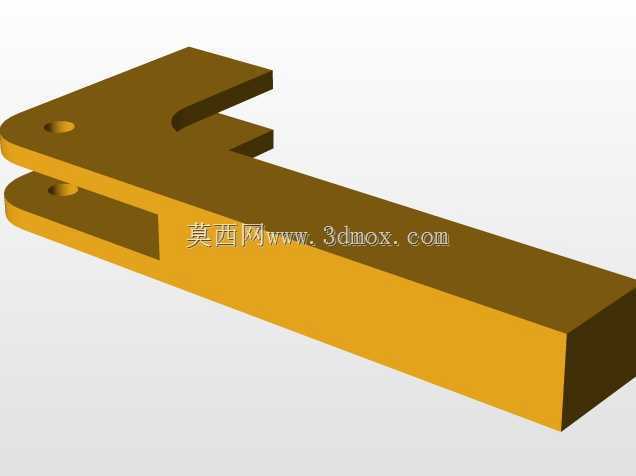

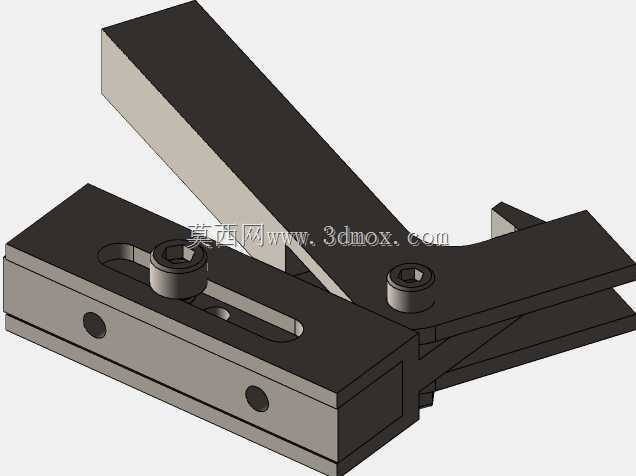

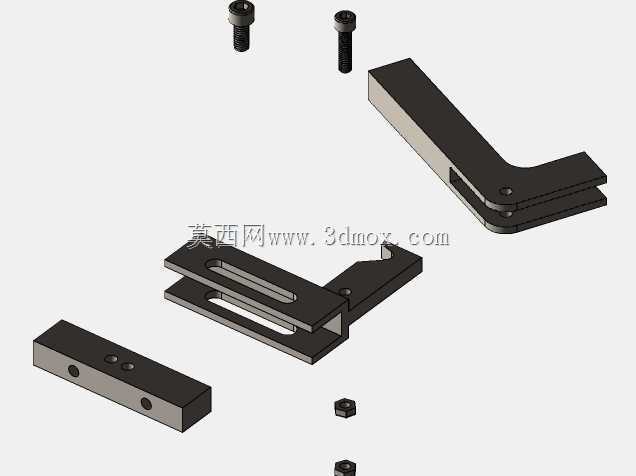

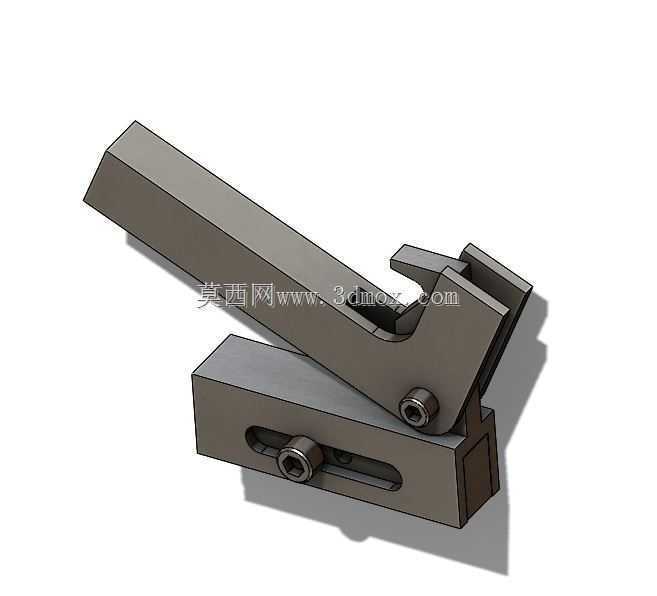

　　在中小批量零件加工、工位临时定位、工装辅具搭建场景里，这类手动压紧夹持构件的使用频率远高于定制液压、气动夹具，不需要外接动力源，纯机械结构的可靠性让它在没有气源、电源的野外维修、临时装配场景也能快速投入使用。整个构件分为固定基座与压臂两个核心部分，基座底部开设长条形腰型安装槽，槽宽适配常用的内六角圆柱头螺钉，安装时可以沿着槽的长度方向调整基座的固定位置，适配不同安装孔距的工作台面、工装基板，不需要额外打孔攻丝就能完成固定，腰型槽的长度覆盖了常规工位调整的行程范围，调整时只需要松开基座固定螺钉，滑动基座到目标位置再锁紧即可，不需要反复校准孔位。压臂与基座之间通过销轴实现铰接，铰接点的位置经过受力校核，压臂下压到工作位置时，

　　夹持力的作用线刚好落在基座支撑面的中心区域，不会出现偏载导致的基座翘起、夹持失效问题。压臂的夹持端做了阶梯式卡位结构，下压到位后可以靠结构自身的角度实现自锁，不需要额外增加锁紧件，手动扳动压臂到开合位置就能完成工件的取放，单次夹持操作的时间不超过两秒，比传统的螺栓压板夹具效率提升数倍。基座的支撑面做了平面度处理，与被夹持工件接触的位置没有凸起毛刺，避免夹伤工件表面，压臂的夹持端面也做了小角度的倒角，既可以避免应力集中导致的压臂端部崩裂，也能在夹持不同厚度工件时保证接触面积，不会出现线接触导致的工件压痕。整个构件的所有棱角都做了倒钝处理，没有尖锐的边角，操作人员手动操作时不会被划伤，符合工装设计的安全要求。

　　铰接位置的销轴与孔之间采用小间隙配合，既保证压臂转动顺畅，也不会出现过大的旷量导致夹持精度下降，销轴端部采用内六角螺钉锁紧防脱，长期使用也不会出现销轴窜出脱落的问题。这类夹持构件可以单独使用，也可以多个组合排布在工装台面上，针对异形工件、长条状工件实现多点同步压紧，在焊接工装、木工夹具、小型零件铣削定位、装配工位固定等场景都能适配，不需要针对特定工件定制专属夹具，通过调整基座位置、更换不同长度的压臂就能适配一定尺寸范围内的各类工件，大幅降低工装制作的成本与周期。设计时优先考虑了加工工艺性，基座与压臂都可以采用常规的方料铣削加工完成，不需要复杂的曲面加工、特殊工艺处理，普通的铣床、钻床就能完成全部加工工序，零件的公差要求集中在铰接孔、

　　安装槽、支撑面几个关键位置，非关键面的公差可以适当放宽，降低加工难度与成本。构件的整体尺寸紧凑，闭合状态下的高度不会占用过多的垂直空间，在空间受限的工装内部、狭小工位上也能安装使用，不会和周边的刀具、其他工装构件产生干涉。压臂的开合角度经过优化，完全打开时压臂抬升的高度足够取放常规厚度的工件，不需要额外拆卸构件就能完成工件上下料，操作流程简洁，没有多余的动作要求，新操作人员不需要专门培训就能快速掌握使用方法。长期使用过程中，如果铰接位置出现磨损，只需要更换销轴就能恢复原有精度，基座和压臂本身的磨损量极小，正常使用工况下的使用寿命可以达到数万次开合，维护成本极低。
