机加工用双工位V型夹紧工装结构

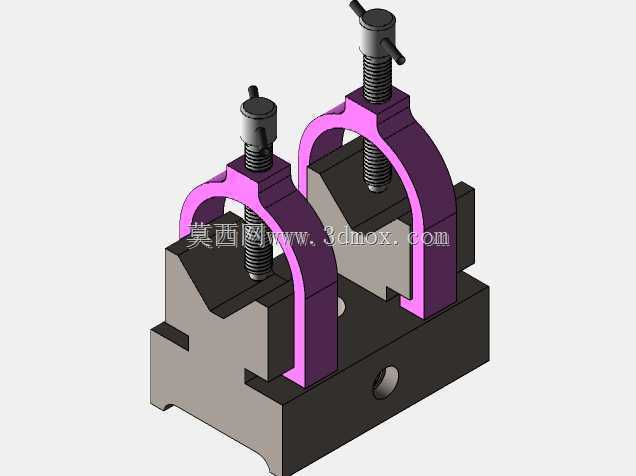

　　在轴类、套类回转体零件的铣削、钻削、磨削工序中，工件的同轴度找正与装夹稳定性直接决定加工精度，常规单工位V型铁搭配压板的装夹方式，每次装夹仅能固定单个工件，批量加工时反复找正V型块位置、调整压板压紧点的操作会占用大量辅助工时，且手工压紧的力度不均容易导致薄壁套类工件产生装夹变形，无法满足中小批量回转体零件的高效加工需求。这款双工位V型夹紧工装，就是针对车间常规机加工场景下的回转体装夹痛点设计的，整体采用一体式基座结构，两个V型定位槽对称布置在基座顶面，基座底部预留标准机床工作台T型槽安装位，可直接通过T型螺栓固定在铣床、钻床、磨床的工作台上，无需额外制作转接板，安装时仅需找正一次基座的直线度，即可完成两个装夹工位的定位基准校准，大幅减少批量加工时的重复找正时间。

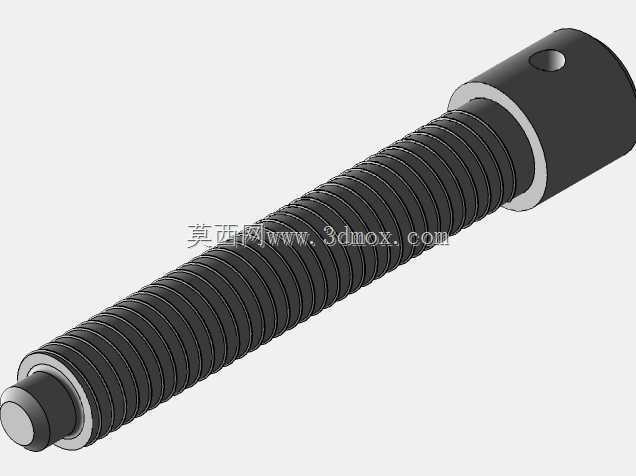

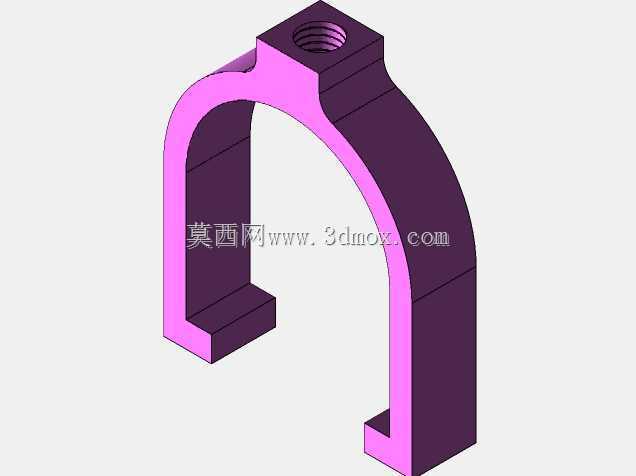

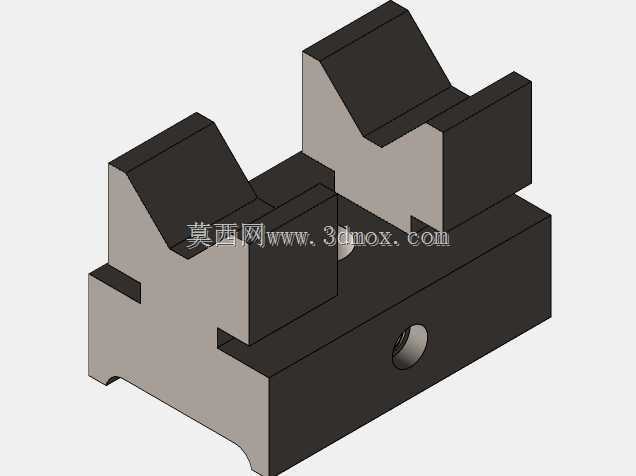

　　工装的核心定位结构为90度夹角V型槽，槽口做了0.5mm的倒角处理，避免工件吊装入位时磕碰槽口边缘造成定位基准损伤，V型槽的定位面经过精磨处理，表面粗糙度控制在Ra0.8以内，可适配直径10mm到60mm范围内的光轴、阶梯轴、套类零件的定位需求，定位时工件的轴线自动与V型槽对称中心重合，无需额外打表找正工件的径向位置。压紧结构采用拱形弓架搭配梯形丝杠压头的设计，每个V型工位对应一组独立的压紧组件，弓架采用拱形结构设计，相比直板型压板可提供更大的工件避让空间，方便加工时刀具走刀，不会出现刀具与压板干涉的问题；梯形丝杠采用Tr12×3规格，具备自锁特性，压紧后不会因为机床切削振动出现松脱问题，丝杠底部的压头采用浮动式设计，压头与丝杠端部为球面接触，压紧时压头可自动贴合工件外圆表面，不会因为工件直径偏差出现压点偏斜、压紧力偏移的问题，压头与工件接触的端面镶嵌有铜质垫片，避免压紧时在工件已加工表面留下压痕。

　　基座侧面设计有定位销孔，当需要加工工件端面的径向孔或者斜孔时，可插入定位销对工件的周向位置进行粗定位，配合划线找正可快速完成工件的角向定位，无需每次都重新划线。基座的整体长宽尺寸控制在180mm×120mm，总高度不超过110mm，安装后不会超出多数中小型机床的工作台行程边界，两个工位的中心距为90mm，加工时刀具在两个工位间移动的空行程距离短，可有效减少机床的空走刀时间。工装的所有活动部件均设计有防尘结构，丝杠与弓架的配合间隙处加装了毛毡密封圈，可阻挡加工产生的铁屑、切削液进入螺纹配合面，日常维护时仅需定期在丝杠螺纹处涂抹润滑脂即可，无需频繁拆解清理。

　　在实际生产场景中，这款工装可同时装夹两个同规格工件，也可根据工序需求装夹不同直径的工件，比如在加工小型轴类零件的扁位工序中，一次装夹即可完成两个工件的铣削加工，相比传统单工位装夹方式，辅助工时可缩短40%以上；针对薄壁铜套、铝套类零件的加工，浮动压头的设计可让压紧力均匀分布在工件接触面上，避免局部压力过大导致工件变形，加工后的工件圆度误差可控制在0.01mm以内。工装的基座采用45号钢调质处理，硬度达到HB220-250，具备足够的刚性，承受较大切削力时不会出现基座变形，V型定位面如果长期使用出现磨损，可直接对基座顶面进行平磨修复，重新加工V型槽即可恢复精度，维修成本极低，适合中小型机械加工车间的日常生产使用。
