微型伺服执行卷轴传动结构设计

项目分类:变压器 发布时间:2024-08-09 ID:760685
  • 微型伺服执行卷轴传动结构设计
  • 微型伺服执行卷轴传动结构设计
  • 微型伺服执行卷轴传动结构设计

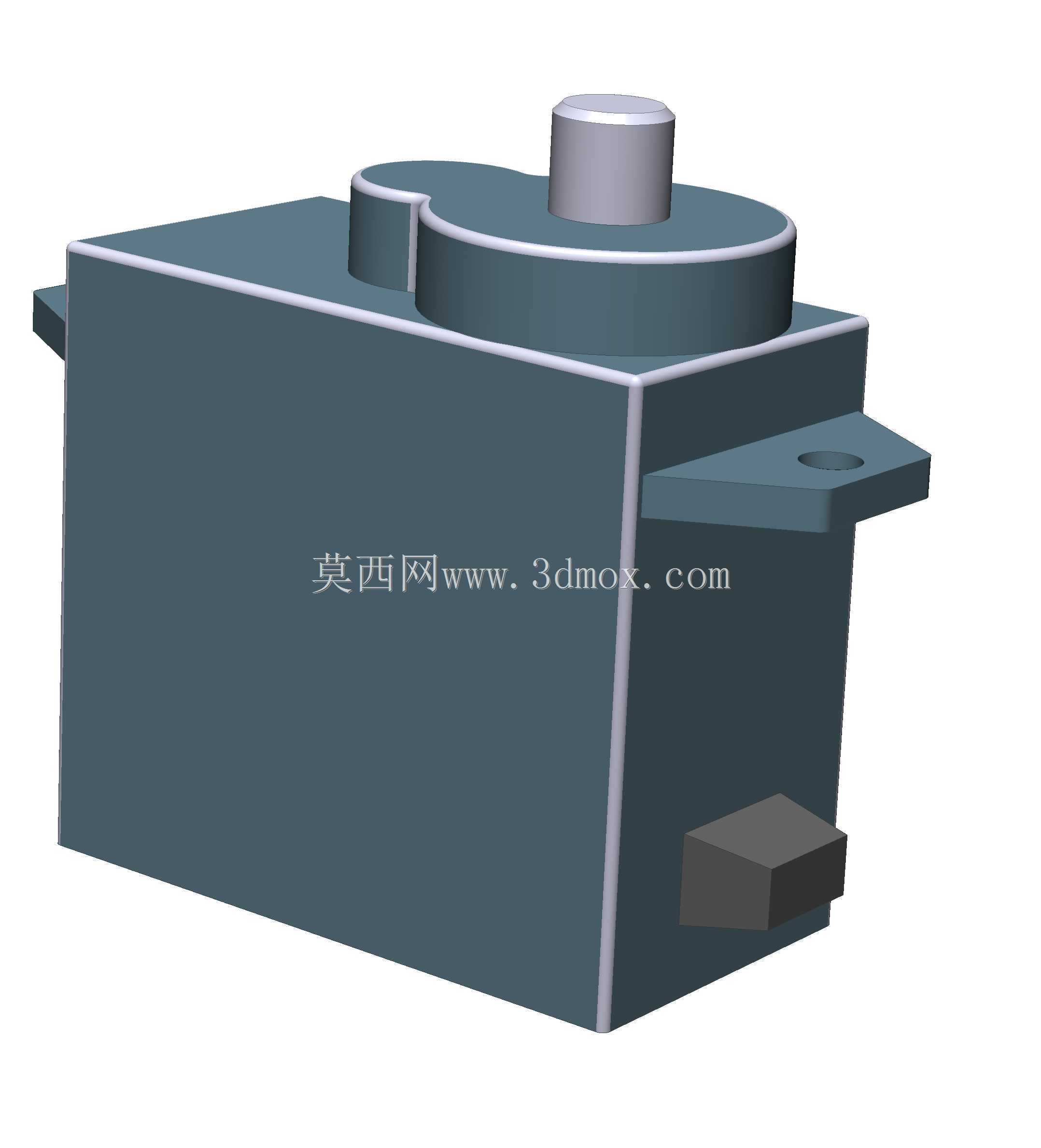

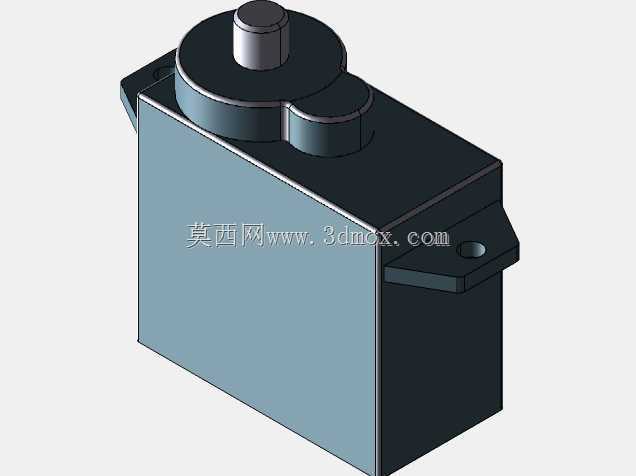

  在小型自动化执行单元的设计选型中,这类微型伺服卷轴结构常被用于空间受限的精密位移、卷绕传动场景,比如小型电子设备的排线收放、微型工装的角度微调、小型检测设备的试样进给机构中,替代传统大体积舵机或气缸执行组件,适配低压直流驱动的紧凑设备布局。从结构设计逻辑来看,该组件采用一体化压铸壳体作为承载基体,壳体侧面延伸出带安装孔的固定耳,安装孔位的中心距、孔径公差按照小型电子设备通用安装标准设定,安装时可直接通过M2规格紧固件固定在设备基板上,无需额外设计转接支架,能有效压缩设备内部的安装空间占用。壳体上部的凸起圆柱段为输出轴的防护支撑结构,输出轴采用台阶轴设计,轴端的配合面预留了标准的联轴器安装位,可直接连接卷轴类负载,

  也可通过小型摇臂转换为直线往复输出,适配不同的末端执行需求。壳体下部的凸起方块为驱动电路与减速组的容纳腔,内部集成的减速齿轮组采用多级直齿传动设计,传动比经过匹配调校,能在低电压驱动下输出足够的保持扭矩,避免负载端出现溜位、回差过大的问题,满足精密卷绕、小角度定位的使用要求。设计过程中,壳体的壁厚按照轻量化与结构强度平衡的原则设定,既保证壳体在安装紧固、负载冲击下不会出现形变,也尽可能压缩整体重量,适配便携类、小型桌面类设备的重量控制要求。输出轴与壳体的配合处预留了密封槽位,可加装微型密封圈,适配有少量粉尘、凝露的普通工业车间使用场景,避免外界杂质进入减速腔造成齿轮磨损、卡滞。从安装边界来看,该组件的整体外轮廓无多余突出结构,

  所有棱边都做了R0.5的倒角处理,安装时不会与周边的电路板、走线槽产生干涉,壳体侧面的走线槽位预留了足够的线缆弯曲空间,驱动线缆可直接沿壳体侧壁排布固定,无需额外设计走线防护结构。在实际应用中,这类结构常被用于小型电子变压器的绕组排线机构、微型检测设备的试纸卷送机构、小型智能门锁的锁舌驱动单元中,相比同扭矩等级的其他执行组件,其整体体积能缩小30%左右,安装固定方式更灵活,不需要复杂的调试即可直接装配使用。结构建模过程中,所有配合面的公差都按照IT7级精度设定,输出轴的径向跳动公差控制在0.02mm以内,保证卷轴类负载转动时的同轴度,避免卷绕过程中出现排线偏移、张力不均的问题。壳体的安装耳与主体连接处做了加强筋过渡,

  避免安装紧固时应力集中造成安装耳断裂,上部的输出轴防护段与壳体主体采用一体化结构,相比拼接式结构的同轴度更好,能有效降低输出轴转动时的径向窜动。在负载适配方面,该结构的输出扭矩可满足直径50mm以内卷轴的卷绕驱动需求,卷绕线速度可通过驱动信号进行线性调节,适配不同材质线材、薄膜类材料的卷绕张力要求,不会因为输出扭矩波动造成材料拉伸变形或者卷绕松散。
