球形旋钮式传动锁止门把手结构设计

　　这款球形旋钮式门把手的结构设计，最初是针对需要频繁启闭、同时具备简易锁止需求的工业柜体、试验设备舱门场景开发，区别于民用家装门把手的轻量化设计，整套结构在传动刚性、操作手感一致性上做了针对性优化，适配1.5-5mm厚度的金属门板安装场景，日常操作中可承受单手握持施加的最大120N径向载荷，不会出现传动杆变形、旋钮卡滞的问题。

　　从实际使用场景来看，这类带锁止功能的球形把手常应用在电力设备柜体、小型工业试验箱、恒温设备舱门部位，操作人员握持球形旋钮转动时，内部的拨片结构会同步带动横向布置的锁舌完成伸缩动作，相比常见的下压式门把手，球形旋钮的握持接触面积更大，戴劳保手套操作时也能稳定施力，不会出现打滑脱手的情况，尤其适合车间环境下操作人员佩戴防护装备快速启闭舱门的使用需求。

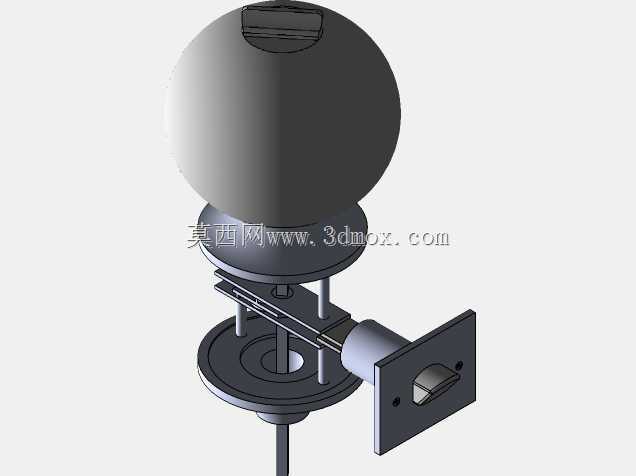

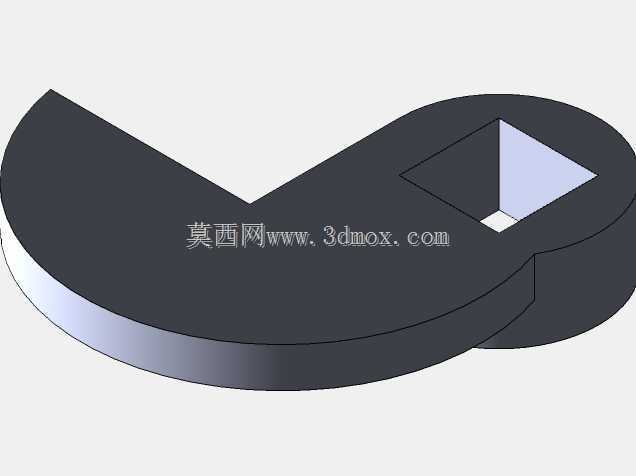

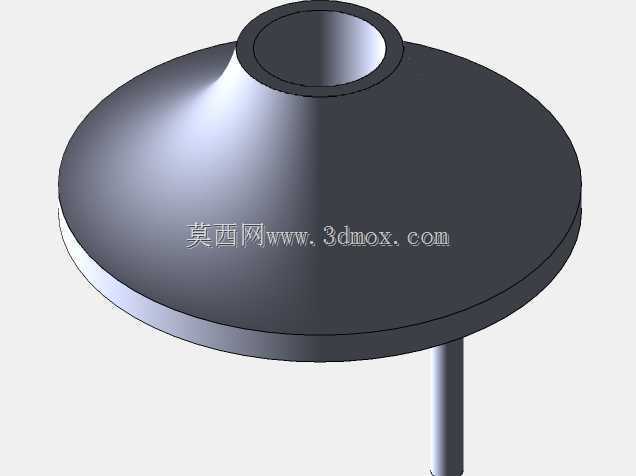

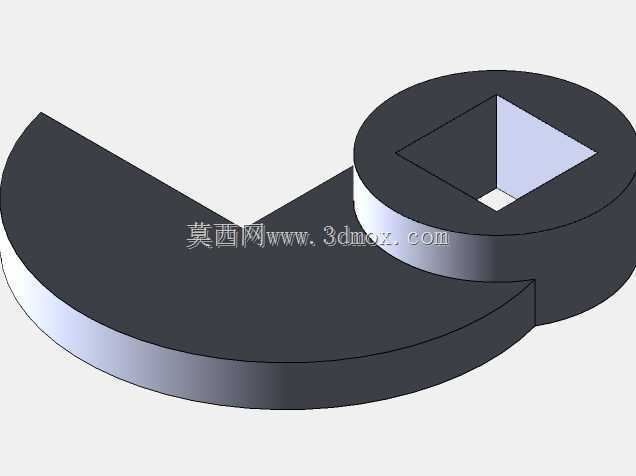

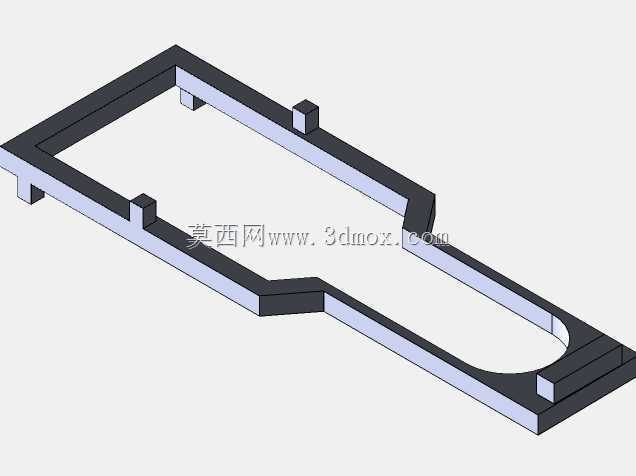

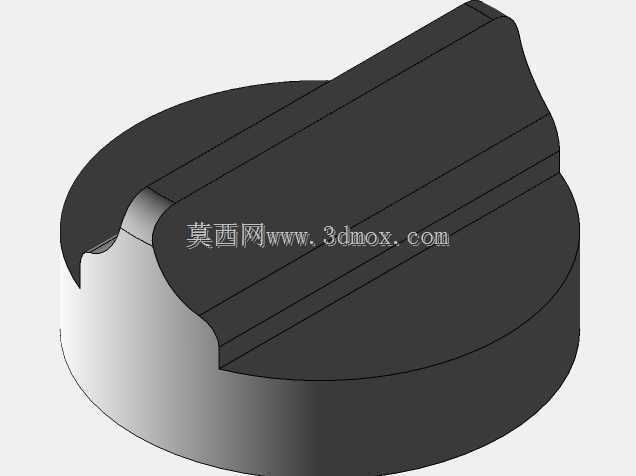

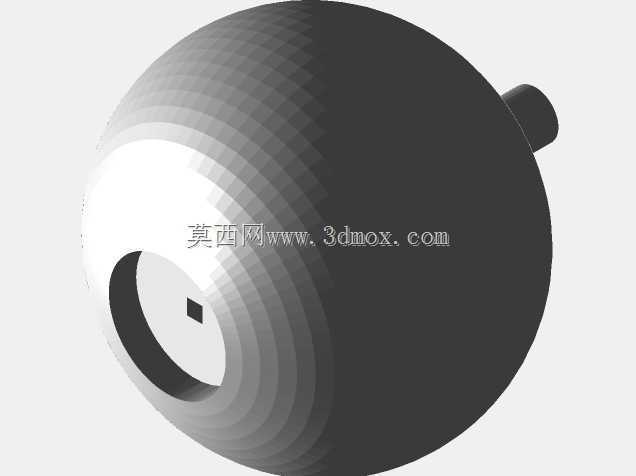

　　整套结构的设计逻辑围绕传动可靠性展开，球形旋钮底部通过定位轴与下层的转盘结构刚性连接，转盘上开设的导向槽与竖向布置的传动销配合，将旋钮的圆周转动转化为传动销的竖向位移，再通过中间的杠杆拨片结构，把竖向位移转化为锁舌的水平伸缩动作，整套传动链的间隙控制在0.2mm以内，转动旋钮时的空行程极小，操作反馈清晰，不会出现松垮的旷量感。在材料选型上，球形旋钮与外部接触的部位选用黄铜材质，一方面黄铜的耐磨性能优异，长期反复转动摩擦也不会出现表面掉屑、卡顿的问题，另一方面黄铜的导热系数适中，在高低温环境下使用时，握持部位不会出现过度凝露或者烫手感，适配试验设备舱门可能存在的温差使用场景。

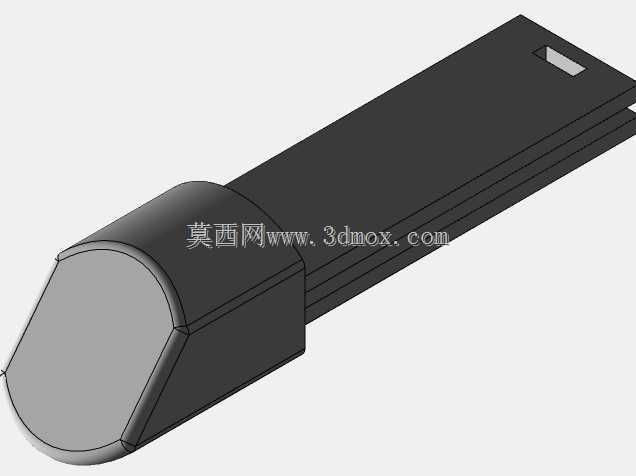

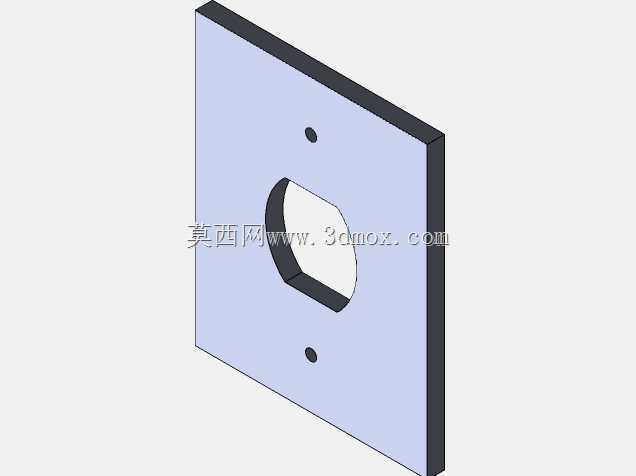

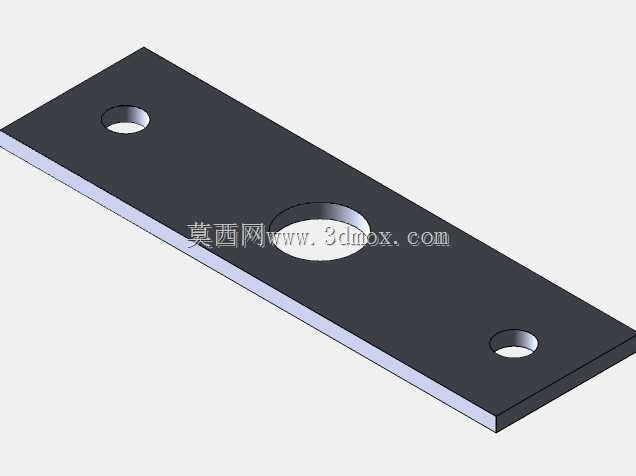

　　安装边界方面，整套结构的安装法兰为方形平板结构，法兰上开设两个对称的安装定位孔，适配门板上预先开设的直径22mm的传动杆过孔，安装时仅需要从门板外侧将传动杆穿过过孔，在门板内侧用配套的卡环或者薄螺母锁紧即可完成固定，不需要复杂的预埋结构，后期维护更换时拆卸也十分便捷。锁舌的伸缩行程设计为12mm，完全伸出时可卡入门框配套的锁扣凹槽内，锁止状态下可承受800N的轴向向外拉力，满足工业设备舱门的防误开、简易锁闭需求，不需要额外加装挂锁结构即可实现基础的锁止功能。

　　结构细节上，球形旋钮顶部预留了一字型的应急解锁槽，当内部传动结构出现卡滞时，可以使用一字螺丝刀从外部插入解锁槽，直接转动旋钮完成解锁，避免出现舱门无法打开的应急故障。转盘与底座之间加装了聚四氟乙烯材质的耐磨垫片，长期转动摩擦下的磨损量极小，不需要定期加注润滑脂即可保持顺畅的转动手感，适配工业场景下低维护成本的使用要求。整套传动结构的所有受力部件都做了应力校核，在最大操作力矩下的结构变形量小于0.1mm，不会出现长期使用后传动部件变形导致的锁舌对位偏差、无法正常锁止的问题。同时针对黄铜材质的导热特性，在结构设计时做了对应的热变形补偿，在-20℃到80℃的工作温度区间内，各部件的热胀冷缩量不会导致传动卡滞，可适配大部分工业设备的工作环境温度要求。
