手持电动螺丝刀曲面外观结构设计

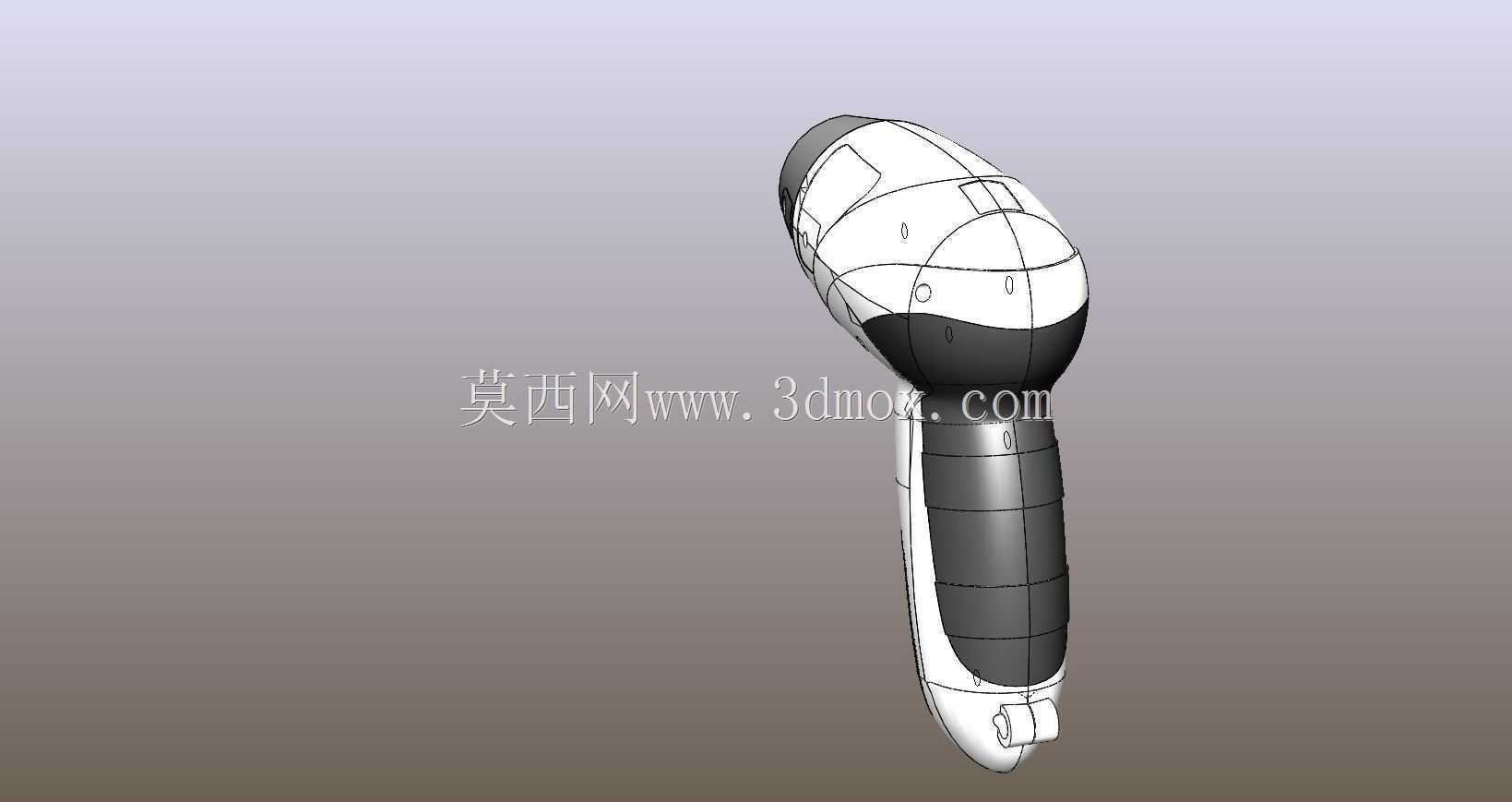

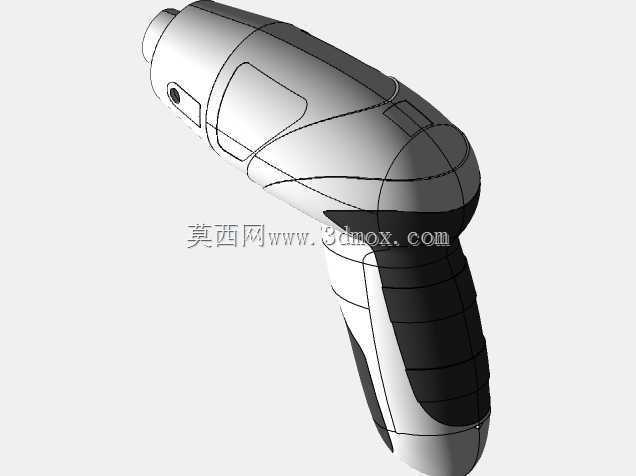

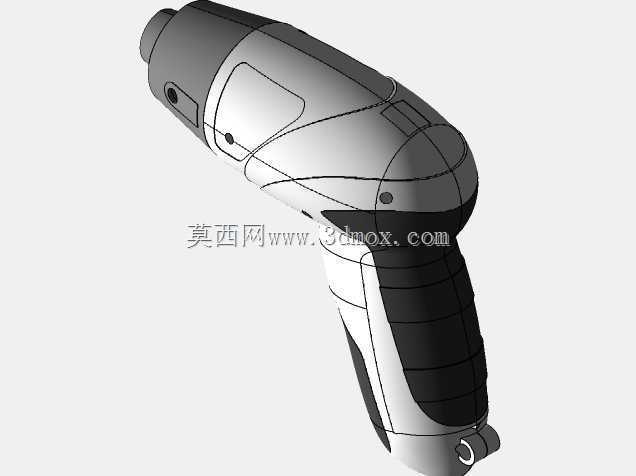

　　在消费级电动工具的结构开发流程里，手持电动螺丝刀的外观曲面建模是衔接人机工程设计与内部结构落地的核心环节，这类产品的应用场景覆盖电子组装生产线、家电售后维修、家用DIY拆装、小型机电设备维保等多个领域，区别于工业级定扭电动起子的厚重设计，这款手持款的定位偏向轻量作业场景，日常用于M2到M6规格的螺丝拆装作业，持续输出扭矩控制在3N·m到8N·m区间，既能满足消费电子设备小螺丝的精密拆装需求，也能应对家具组装、小家电维修这类需要一定扭矩输出的作业场景。从实际使用的边界条件来看，这款产品的握持部分做了贴合手掌自然弯曲的曲面收腰设计，整机最大握持直径控制在42mm，成年男性单手握持时食指可自然搭在正反转切换按键位置，

　　拇指能够轻松触碰到启动开关，整机长度控制在180mm以内，重量平衡设计在握持段中心位置，长时间举持作业时手腕的负重感会明显低于直柄式电动螺丝刀，不会因为重心偏前导致操作疲劳。设计过程中首先要确定内部元器件的排布边界：前端是批头夹持结构与行星减速齿轮组，中段放置直流驱动电机，手柄内部容纳充电锂电池与控制电路板，所有曲面的构建都不能侵入内部元器件的安装空间，曲面之间的过渡采用G2连续的曲率衔接，避免外壳注塑成型时出现应力集中的尖角，同时外壳的分模线设置在握持面的侧方，不会在手掌贴合的位置出现合模缝硌手的问题。外壳的曲面拆分也做了对应的结构考量，上半部分的光滑曲面区域做了1.2mm的均匀壁厚，下半部分握持区做了内凹的防滑筋结构，

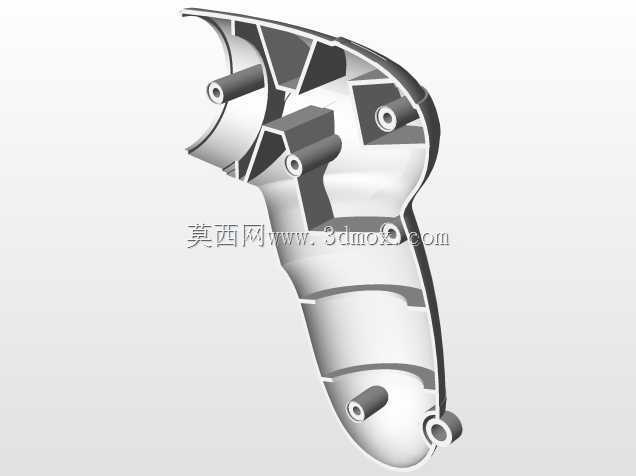

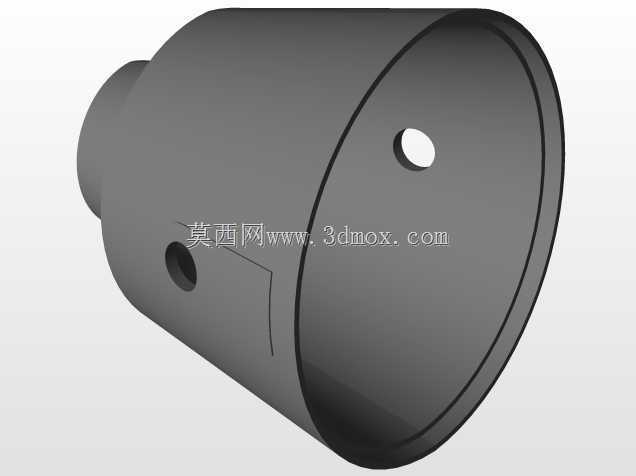

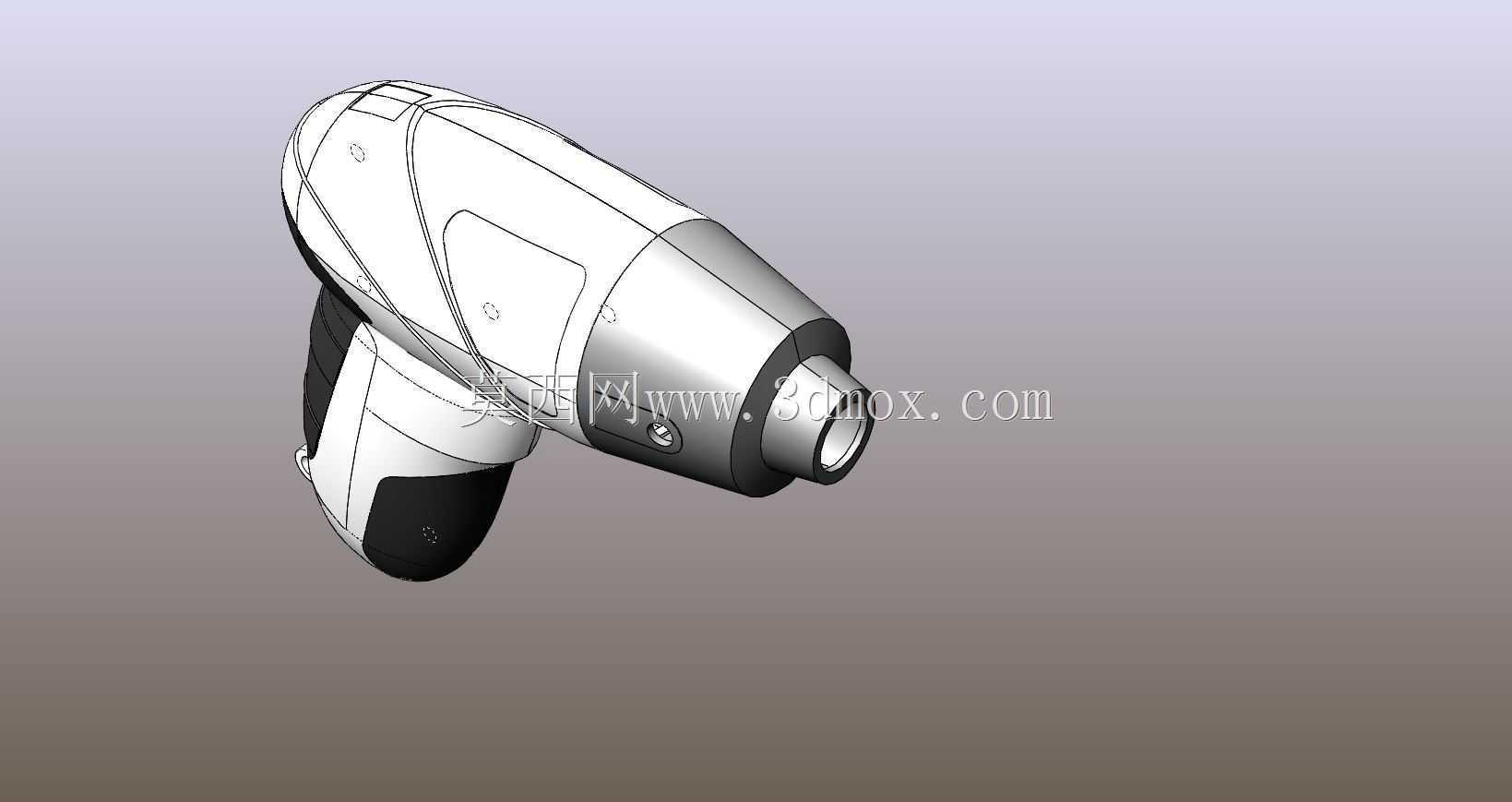

　　防滑筋的深度控制在0.8mm，既能够增加握持时的摩擦力，也不会因为凹槽过深导致注塑时出现缩痕，批头安装位的前端做了15度的导向锥面，更换批头时不需要完全对准即可顺利插入夹持结构，尾部的充电接口位置做了高出表面1mm的挡边，日常放置时能够避免接口直接接触桌面被磨损。从安装适配的角度来说，这款产品的外壳曲面和内部的电机固定筋位、电池仓卡扣做了一体化的曲面匹配，内部筋位的厚度控制在1.5mm，和外壳连接的位置做了R2的圆角过渡，跌落测试时能够将冲击力均匀分散到整个壳体结构上，不会出现局部应力过大导致的壳体开裂。开关按键的曲面和外壳表面做了齐平设计，按键的活动行程控制在1.2mm，按压时的反馈力度设置在1.8N，既不会因为误触导致设备启动，

　　也不会因为按压力度过大增加长时间操作的疲劳感。正反转切换拨杆的位置设置在握持段上方10mm的位置，拨杆的突出高度控制在3mm，操作时不需要挪动握持手势即可用食指完成切换，拨杆的档位做了清晰的段落感设计，切换时能够明确感知档位状态，避免作业过程中出现档位误判。在曲面建模的过程中，所有的外观曲面都预留了0.15mm的喷涂厚度余量，后续做表面磨砂处理时不会因为涂层厚度导致装配间隙出现偏差，前后壳的装配止口做了0.2mm的间隙配合，装配后不会出现错位或者缝隙不均的问题，电池仓的开盖结构和尾部曲面做了一体化设计，开盖按键隐藏在曲面的过渡位置，不会破坏整体外观的流畅性，同时开盖的力度设置在12N，日常使用时不会因为轻微磕碰导致电池盖脱落。
