VORON1打印机Z轴导轨安装固定座

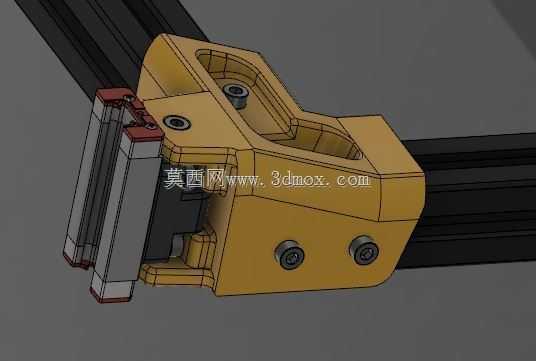

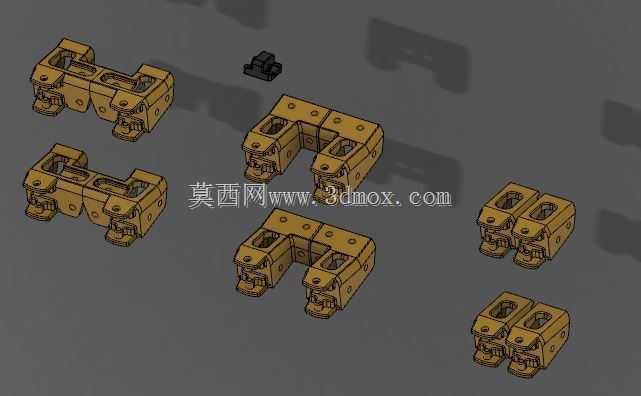

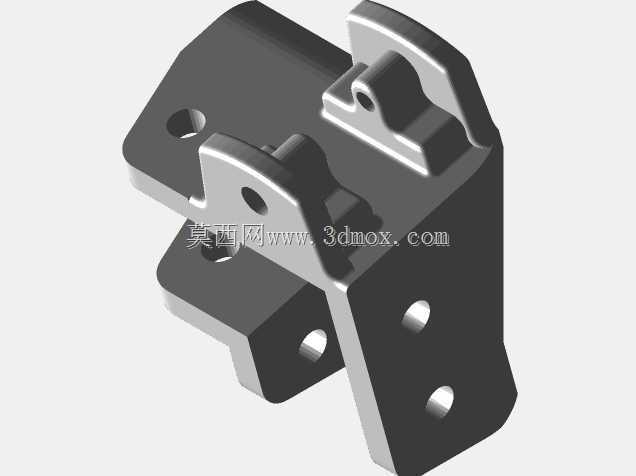

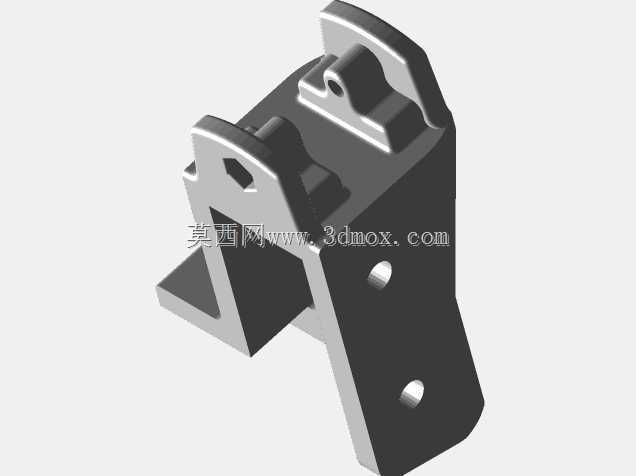

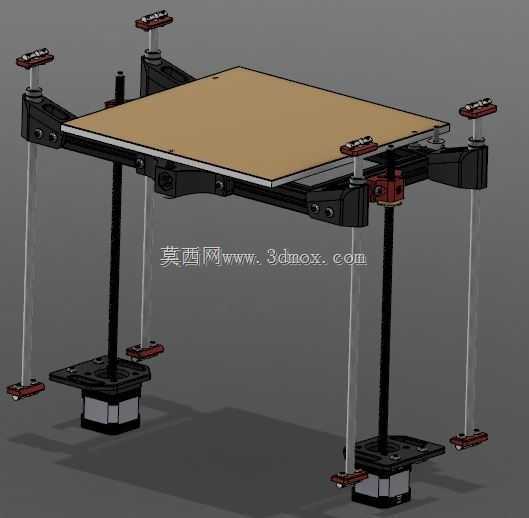

　　在桌面级FDM 3D打印设备的迭代优化过程中，运动轴系的安装定位精度直接决定了打印成型件的表面质量与尺寸公差，其中Z轴作为承载热端组件完成垂直方向层厚进给的核心运动单元，其导轨固定座的结构合理性一直是DIY玩家与设备改装群体重点优化的部件。本次涉及的这款固定座结构，主要适配VORON1系列3D打印机的Z轴线性导轨安装场景，针对原有常规地箱版本的安装结构做了针对性的变体设计，能够匹配两种不同的地箱安装布局需求，其中包含适配平面插入式安装的结构版本，可兼容不同批次生产的铝型材框架安装孔位偏差。从结构功能来看，该部件承担着连接Z轴线性导轨滑块与X轴运动横梁的核心作用，需要在热端组件高速往复运动过程中承受垂直方向的进给载荷与横向的倾覆力矩，

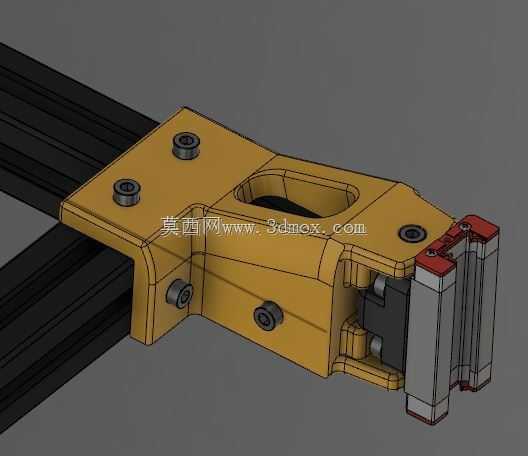

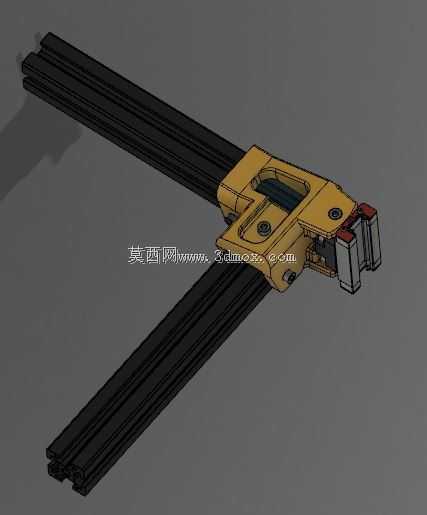

　　因此在结构设计上做了多处加强处理：固定座与铝型材框架贴合的安装面设置了三个沉头螺栓安装位，可通过内六角螺栓将座体牢牢锁紧在2020或2040规格的铝型材安装面上，避免长期运动过程中出现连接松动导致的层纹错位问题；与线性导轨滑块连接的端面设置了两个定位销孔与对应的螺栓过孔，安装时可先通过定位销完成滑块与座体的预定位，再锁紧固定螺栓，能够有效降低装配过程中的位置偏差，保证导轨滑块的运动方向与Z轴进给方向的平行度公差控制在0.02mm以内。在座体的中部位置设计了镂空的减重槽结构，在不降低整体结构刚性的前提下尽可能减少座体自身重量，降低Z轴电机的驱动负载，同时该镂空槽也可作为走线通道，将热端的加热线、温控线、风扇供电线从座体内部穿过，

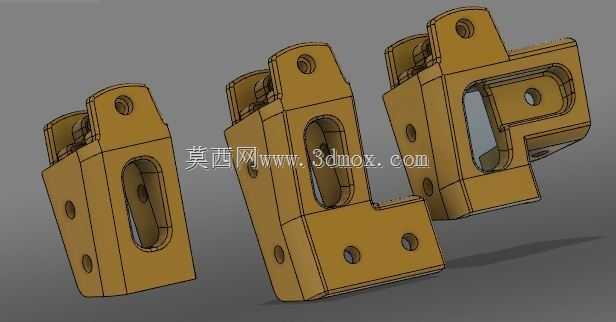

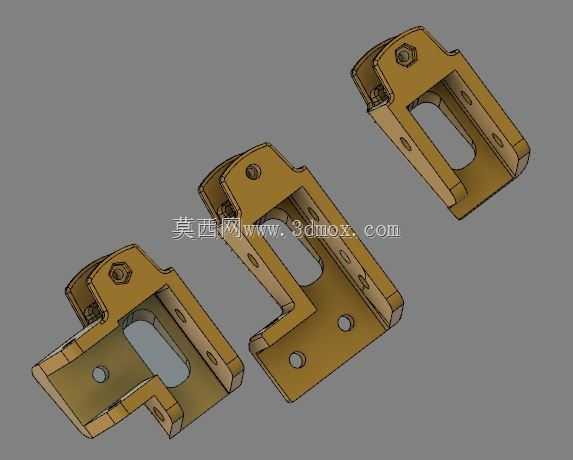

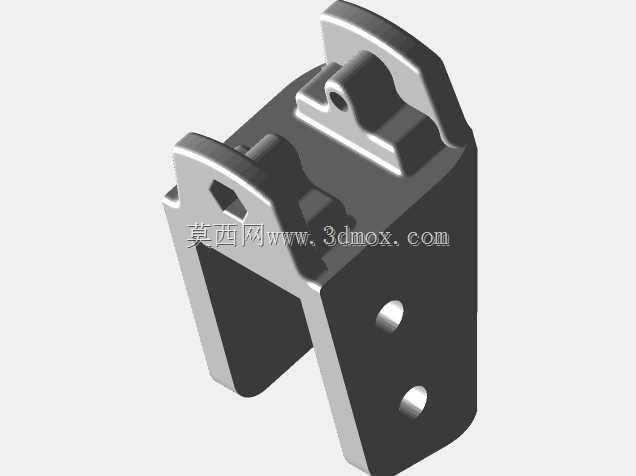

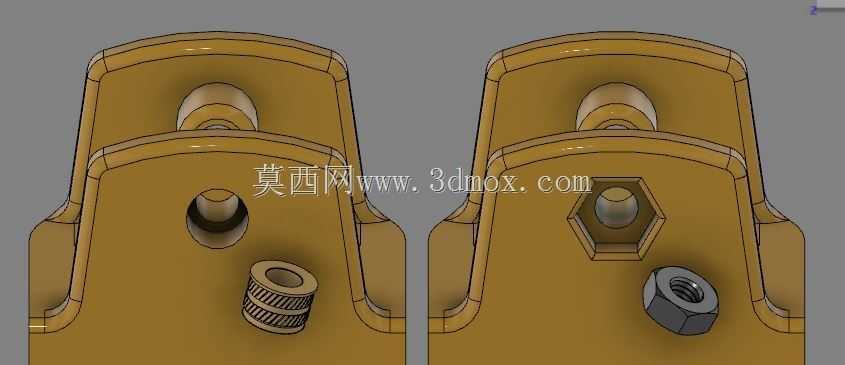

　　避免运动过程中线缆与其他部件发生剐蹭。针对导轨的安装边界，该固定座适配MGN9规格的微型线性导轨，安装时导轨的基准面需要与座体的定位凸台完全贴合，锁紧滑块螺栓时需要按照对角线顺序分次拧紧，避免滑块安装面出现应力变形影响导轨运动顺畅度。两种变体结构的区别主要在于与地箱框架的连接部分，常规版本的安装耳位与地箱的标准安装孔位完全对齐，可直接替换原有原厂固定座无需额外打孔；另一种变体结构调整了安装耳的位置与角度，可适配经过改装的抬高版地箱结构，满足玩家加装更大容量料盘架、自动供料系统的改装需求。在实际装配调试过程中，需要先将座体预装在铝型材上不锁紧螺栓，将百分表吸附在X轴横梁上，表针抵在导轨的侧基准面上，手动转动Z轴丝杆带动横梁上下运动，

　　根据百分表的读数调整座体的前后位置，直到全行程范围内表针跳动量不超过0.01mm后再依次锁紧所有安装螺栓，这样才能保证Z轴运动的直线度，避免打印过程中出现Z轴绑定、层厚不均的问题。座体与滑块连接的端面还设置了两个微小的凸台结构，安装时可卡在滑块的侧面定位槽内，承受横向运动产生的剪切力，避免连接螺栓长期受剪切力出现断裂的风险。考虑到3D打印制作该部件的材料特性，结构的壁厚设置为3mm，所有转角位置都做了R2的圆角过渡，避免打印过程中出现应力集中导致的部件开裂，同时安装孔的位置都预留了0.2mm的装配余量，即使使用PLA、PETG等常见桌面级打印材料制作，也能保证螺栓顺利穿入，不会出现孔位错位无法装配的问题。
