3D打印无刷电机螺旋桨性能测试台架

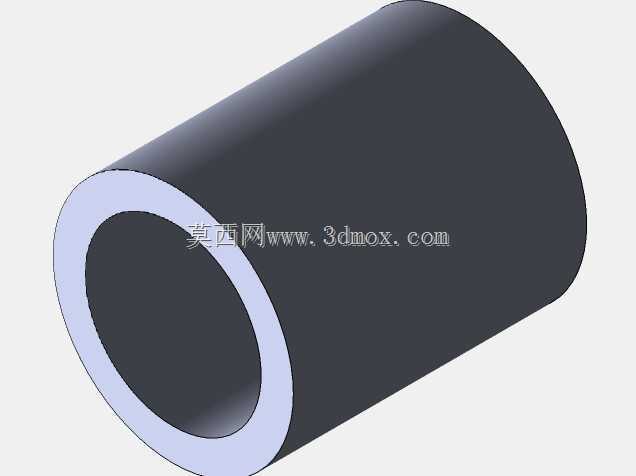

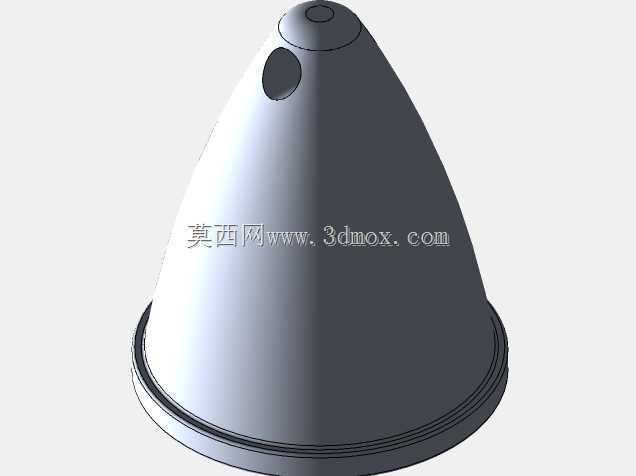

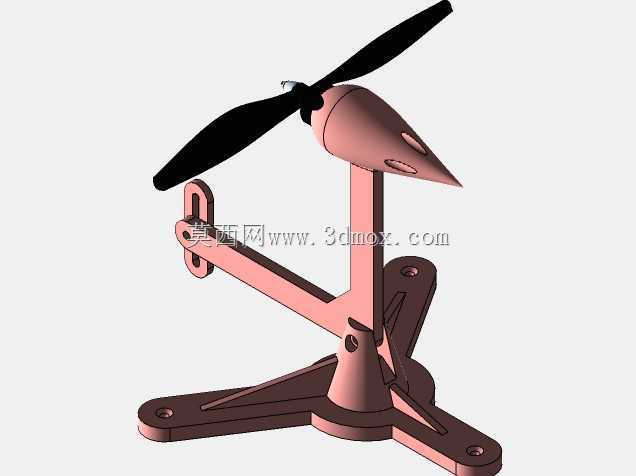

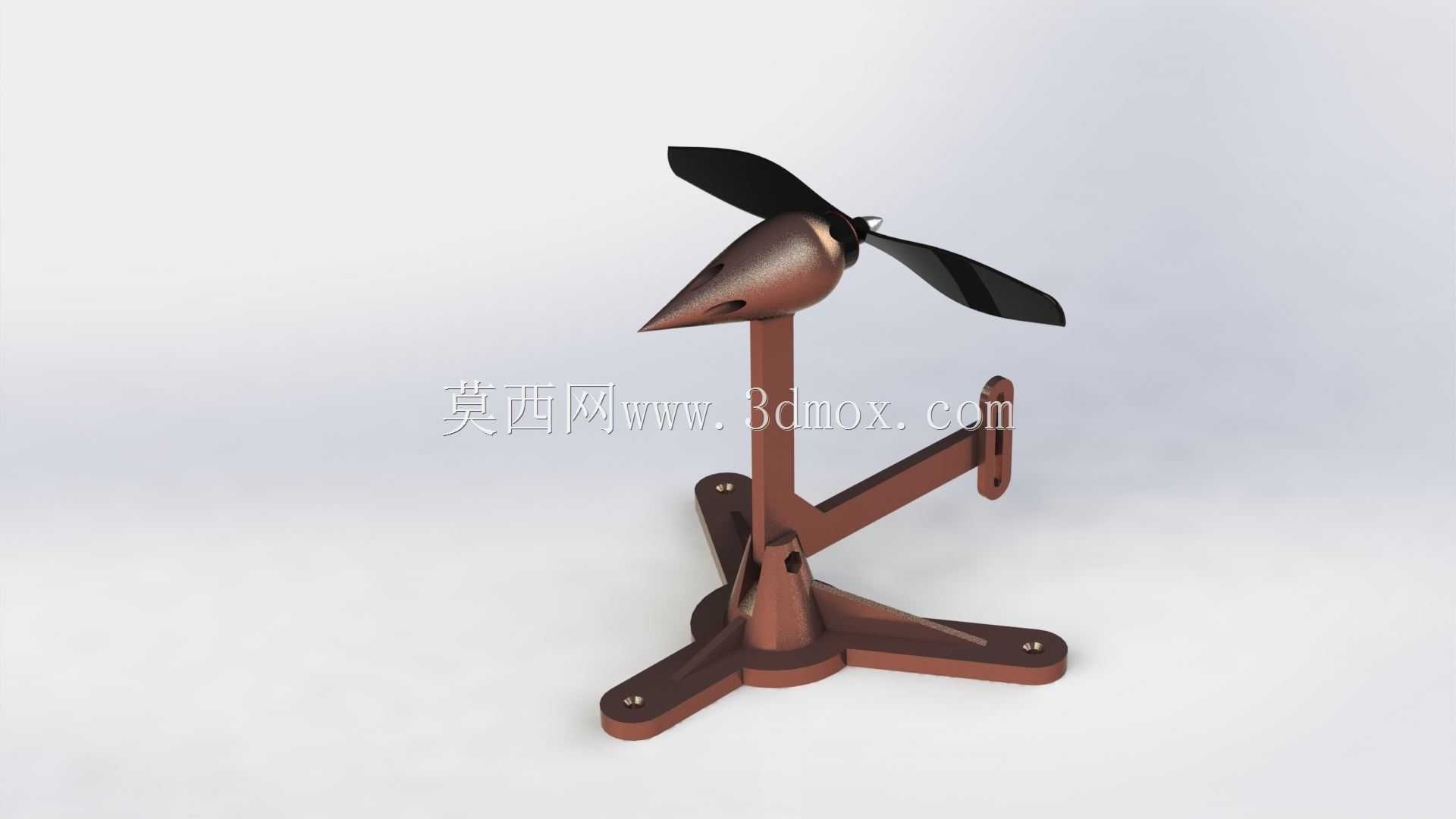

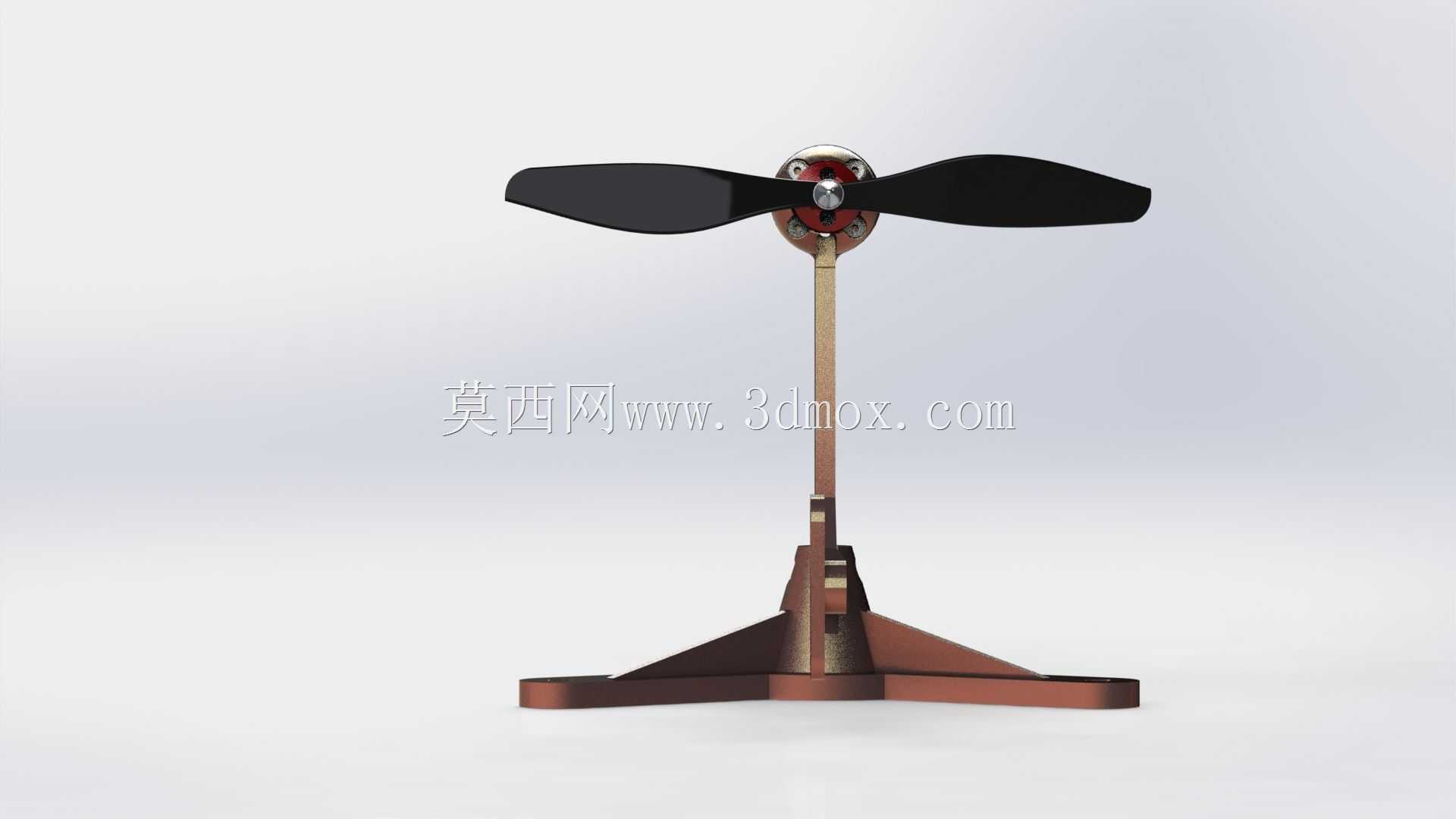

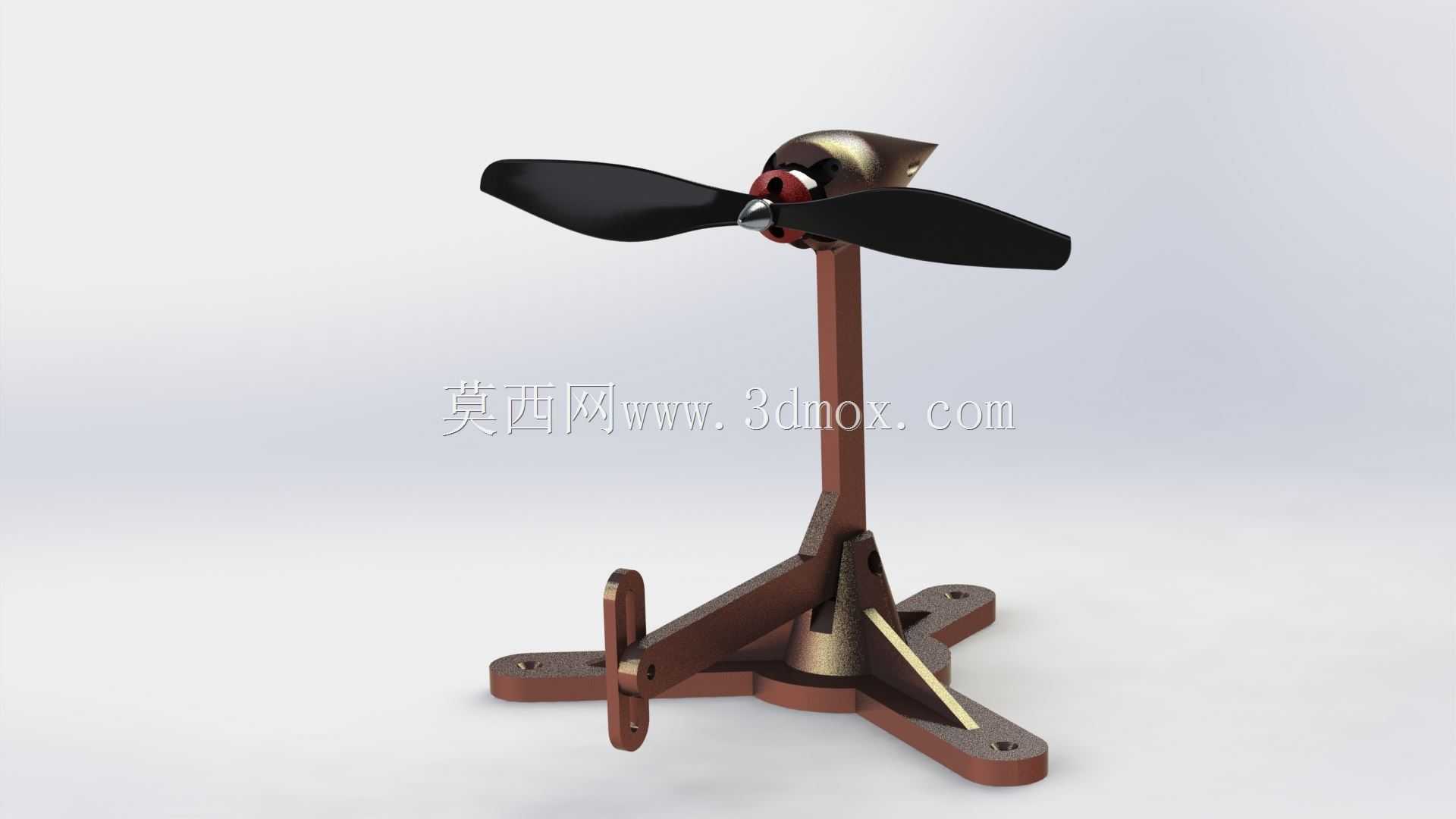

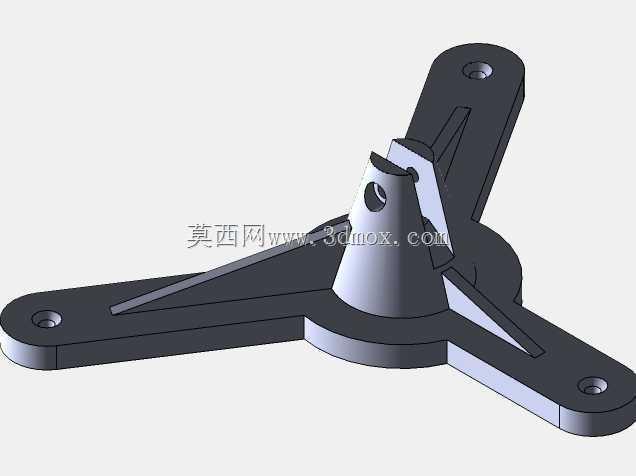

　　在小型航空动力组件、微型无人机动力匹配、桌面级风动实验场景中，螺旋桨的实际推力输出、动平衡表现、不同转速下的振动特性，是动力系统选型阶段必须验证的核心参数，这款测试台架正是针对小尺寸螺旋桨的台架测试需求设计，整体采用分体式3D打印结构制作，无需复杂的金属切削加工即可完成整套台架的组装，适配多数桌面级FDM3D打印机的成型尺寸范围，单个打印件的最大轮廓尺寸控制在120mm以内，普通200*200mm成型平台的设备即可完整打印所有结构件。台架底部采用三爪式支撑布局，三个支脚呈120度夹角均匀分布，每个支脚末端预留M3规格的安装沉孔，既可以直接放置在水平工作台面上使用，也可以通过螺栓将台架整体固定在隔振平台或者风洞实验段的安装基座上，

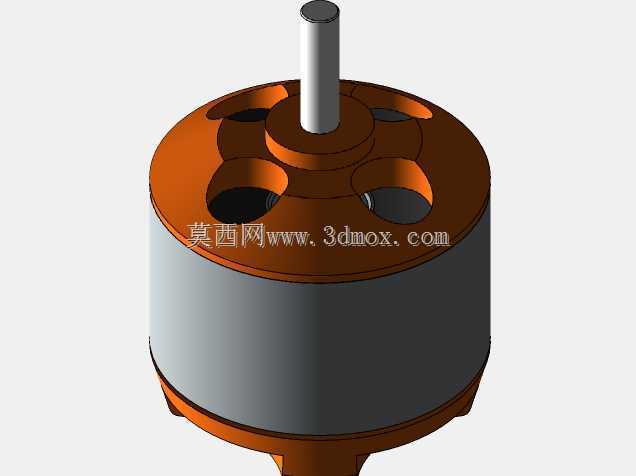

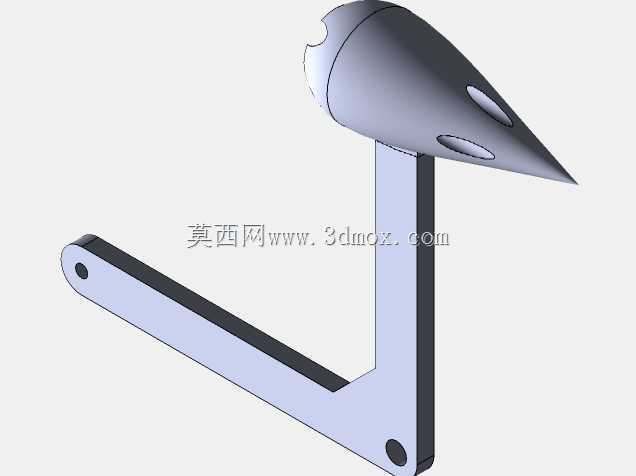

　　支脚与中心立柱的连接位置设计有三角形加强筋结构，抵消螺旋桨高速旋转时产生的反扭矩，避免台架在大推力测试工况下出现侧翻或者结构共振。中心立柱采用矩形截面的杆式结构，长度根据常规3-8英寸螺旋桨的旋转半径设计，确保桨叶旋转时最低点距离支撑面有足够的安全间隙，不会出现桨叶擦碰台面的问题，立柱顶部的动力安装座采用快拆式卡槽设计，可以直接适配常见的22系列、23系列外转子无刷电机，安装座的定位面加工有对应电机的安装孔位，更换不同规格的测试电机时无需重新钻孔，直接通过螺栓锁紧即可完成固定。桨叶夹持部分采用标准的无刷电机输出轴夹头结构，适配3mm、4mm两种常见的电机轴径，夹头的压紧面做了滚花处理，避免大扭矩输出时桨叶与夹头之间出现相对滑动，

　　测试过程中可以直接更换不同螺距、不同直径的螺旋桨，无需拆解整个动力安装座。整套台架的结构设计充分考虑了3D打印的工艺特性，所有打印件均采用无支撑打印取向设计，安装面的打印层厚建议设置为0.2mm，既可以保证结构强度，也能控制打印时长，组装时仅需少量M3螺栓、螺母即可完成所有部件的连接，不需要额外的粘接工序，后期如果出现部件磨损，也可以单独打印损坏的零件进行替换，降低台架的制作和维护成本。在实际使用场景中，这套台架可以搭配拉力传感器、转速计、电流电压检测模块，完成螺旋桨在不同油门开度下的推力、功耗、效率曲线测试，也可以用于验证自制螺旋桨的动平衡表现，排查桨叶加工过程中出现的重量不均、翼型偏差问题，对于航模爱好者、

　　小型无人机动力研发人员、3D打印创意制作从业者来说，这套台架不需要复杂的加工设备即可制作完成，能够满足日常小尺寸螺旋桨的测试需求，相比商用的专业螺旋桨测试台，成本仅为其几十分之一，同时结构紧凑，收纳时可以拆解为多个扁平部件，不占用过多的工作台存储空间。设计过程中特意将所有受力部件的截面做了加厚处理，中心立柱的壁厚设置为4mm，支脚的受力筋厚度设置为3mm，采用PLA材料打印即可满足1kg以内推力的测试需求，如果需要测试更大推力的螺旋桨，也可以更换为PETG或者碳纤维增强PLA材料打印，进一步提升结构的刚性和抗形变能力，安装座与立柱的连接位置设计有角度调节卡槽，可以根据测试需求调整动力单元的安装倾角，模拟不同飞行姿态下的螺旋桨工作状态，拓展台架的测试适用范围。
