车载DIN仪表板金属安装底盘结构

　　在车载电子改装与前装配套的结构设计场景中，这类适配DIN标准的金属安装底盘，是承接车载触控电脑、多媒体主机与车身仪表板腔体的核心承载构件。不同于常规塑料安装支架，这款金属底盘采用钣金折弯一体成型工艺，整体为L型弯折结构，垂直立面与水平承载面通过折弯工艺形成刚性连接，无需额外焊接加强筋即可满足车载工况下的抗振动要求，适配车辆行驶过程中持续的颠簸、频率多变的振动载荷，避免长期使用后出现安装位松旷、设备移位的问题。

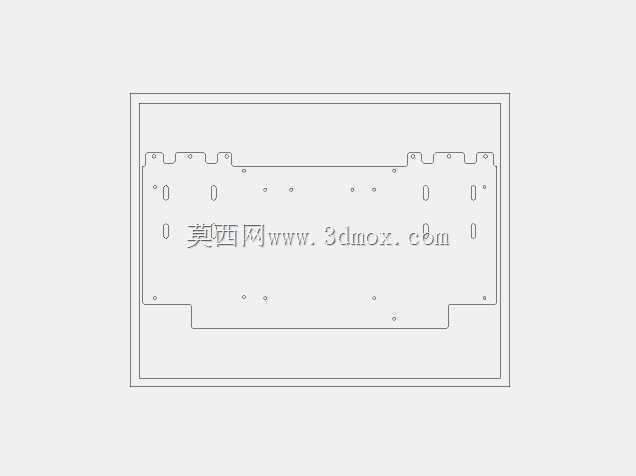

　　从实际安装边界来看，底盘的水平承载面预留了多组不同间距的安装孔位，孔位排布兼顾了斯巴鲁原厂车型仪表板腔体的固定点位置，同时也适配丰田、福特等品牌同规格DIN安装位的固定点位，不需要额外打孔修改车身结构即可完成适配，大幅降低改装与配套安装的作业难度。垂直立面的侧边设计了多组长条形调节孔，这类腰型孔的设计可以抵消不同车型仪表板腔体的制造公差，安装时可以根据实际腔体间隙微调设备的前后位置，保证车载多媒体屏幕与仪表板外表面齐平，避免出现屏幕突出、凹陷或者缝隙不均的装配问题。

　　底盘边缘的折弯翻边并非简单的结构加强设计，翻边上预留的卡槽结构可以直接与车载设备的侧边卡扣配合，不需要额外使用螺丝即可完成设备的初步定位，后续再通过底部的固定孔锁紧，既提升了装配效率，也能在设备检修拆卸时减少螺丝拆卸的工作量。金属板材的厚度选择兼顾了结构强度与轻量化要求，过薄的板材会在设备安装后出现承载面下凹，导致屏幕安装角度偏移，过厚则会增加整体重量，挤占仪表板后方的布线空间，这款底盘的板材厚度经过实际装车验证，在承载双锭触控车载电脑的重量时，承载面形变控制在0.2mm以内，不会影响设备的安装精度。

　　从设计思路上看，这款底盘没有采用通用型支架的万能孔位设计，而是针对车载DIN安装位的通用尺寸做了孔位优化，既保留了对多品牌车型的适配性，也避免了过多冗余孔位导致的结构强度下降。底盘的边角位置都做了钝化处理，没有尖锐的毛刺，在仪表板后方狭窄的布线空间内作业时，不会划伤线束绝缘层，降低车载电路短路的风险。侧边的缺口结构是为了避让仪表板后方的原车线束插头、空调风道结构，安装时不会与原车部件产生干涉，不需要额外切割修改底盘结构。

　　在实际使用场景中，这类底盘不仅可以承载车载多媒体主机，也可以适配同尺寸的车载数据采集终端、行车记录仪主机、车载功放等DIN规格设备，适用范围覆盖前装配套、售后改装、特种车辆车载设备加装等多个场景。底盘表面没有做额外的喷涂处理，保留了金属板材的原始导电性能，安装后可以通过车身固定点实现可靠接地，减少车载电子设备的电磁干扰，提升收音、蓝牙通讯等功能的信号稳定性。

　　从安装流程的适配性来看，底盘的插入式设计可以直接从仪表板前方推入安装腔体，不需要从仪表板后方进行固定作业，适配单人安装的作业场景，推入到位后，侧边的弹片结构会自动卡紧腔体侧壁，临时固定底盘位置，作业人员可以腾出手来整理线束、锁紧固定螺丝，大幅降低狭小空间内的作业难度。水平承载面上的小孔位除了设备固定作用外，部分孔位还兼顾了散热功能，车载设备长时间运行产生的热量可以通过孔位散发到仪表板后方的空腔内，避免设备积热导致运行卡顿、寿命缩短的问题。
