管式结构休闲卡丁车底盘框架设计

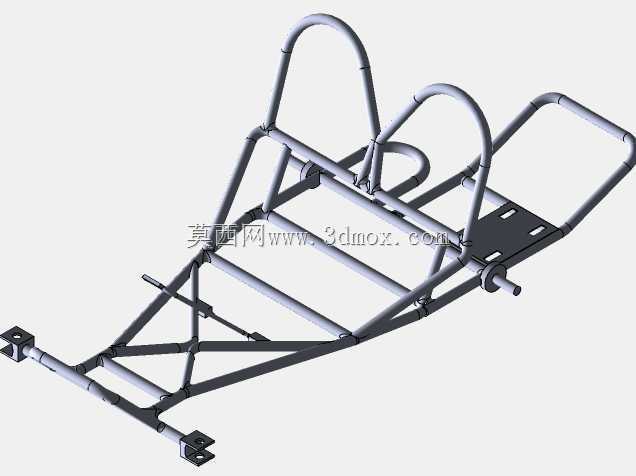

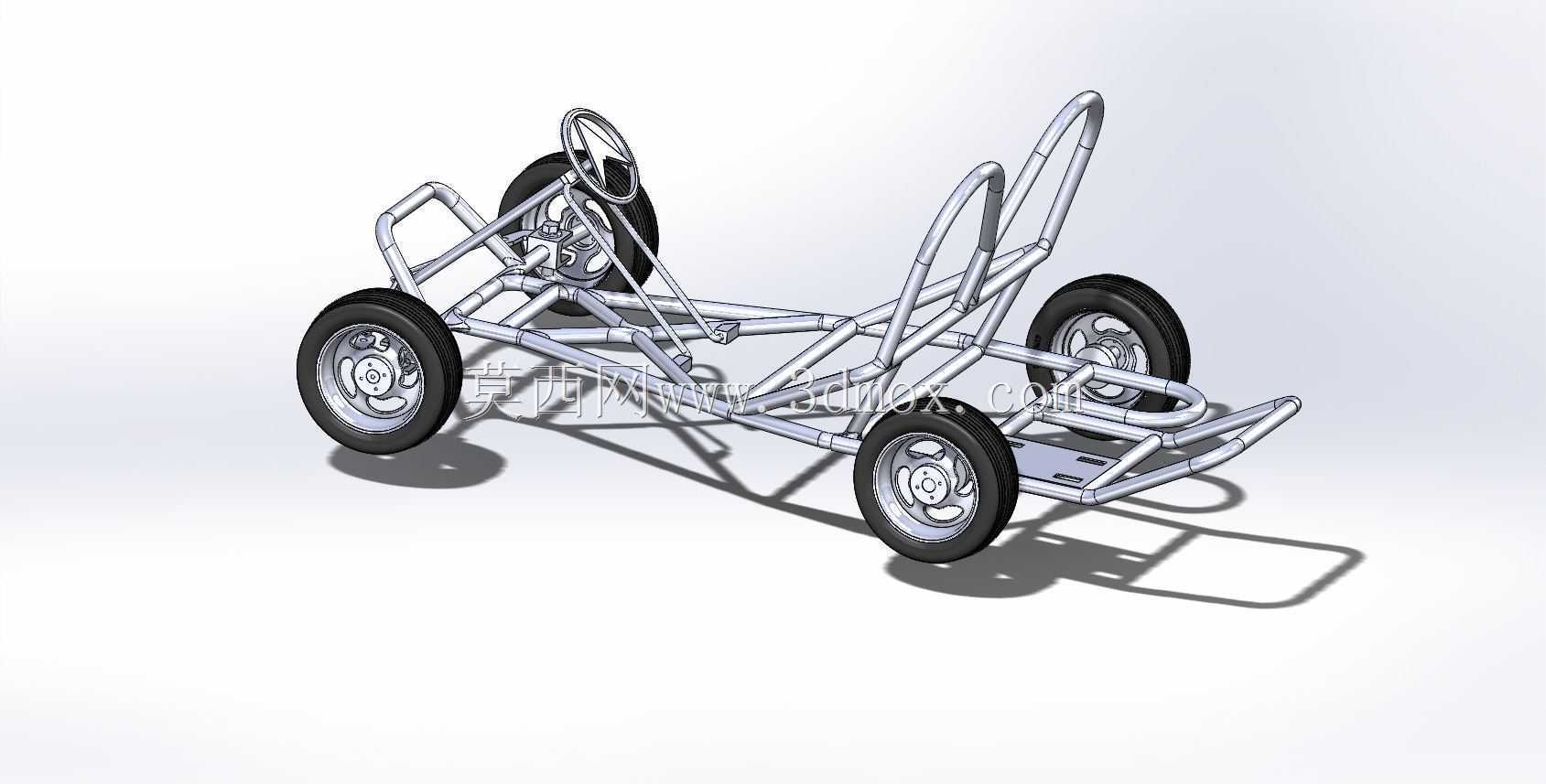

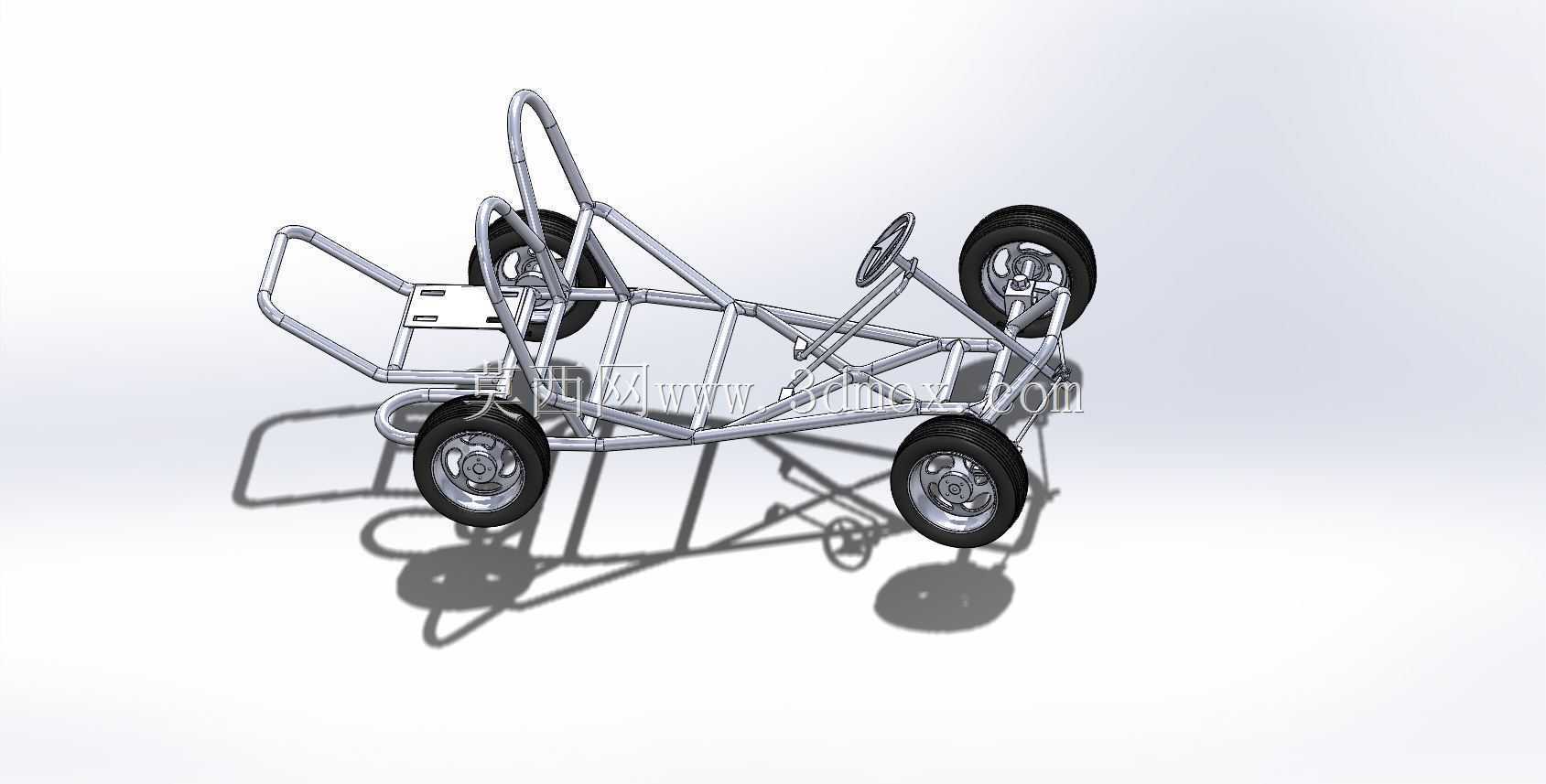

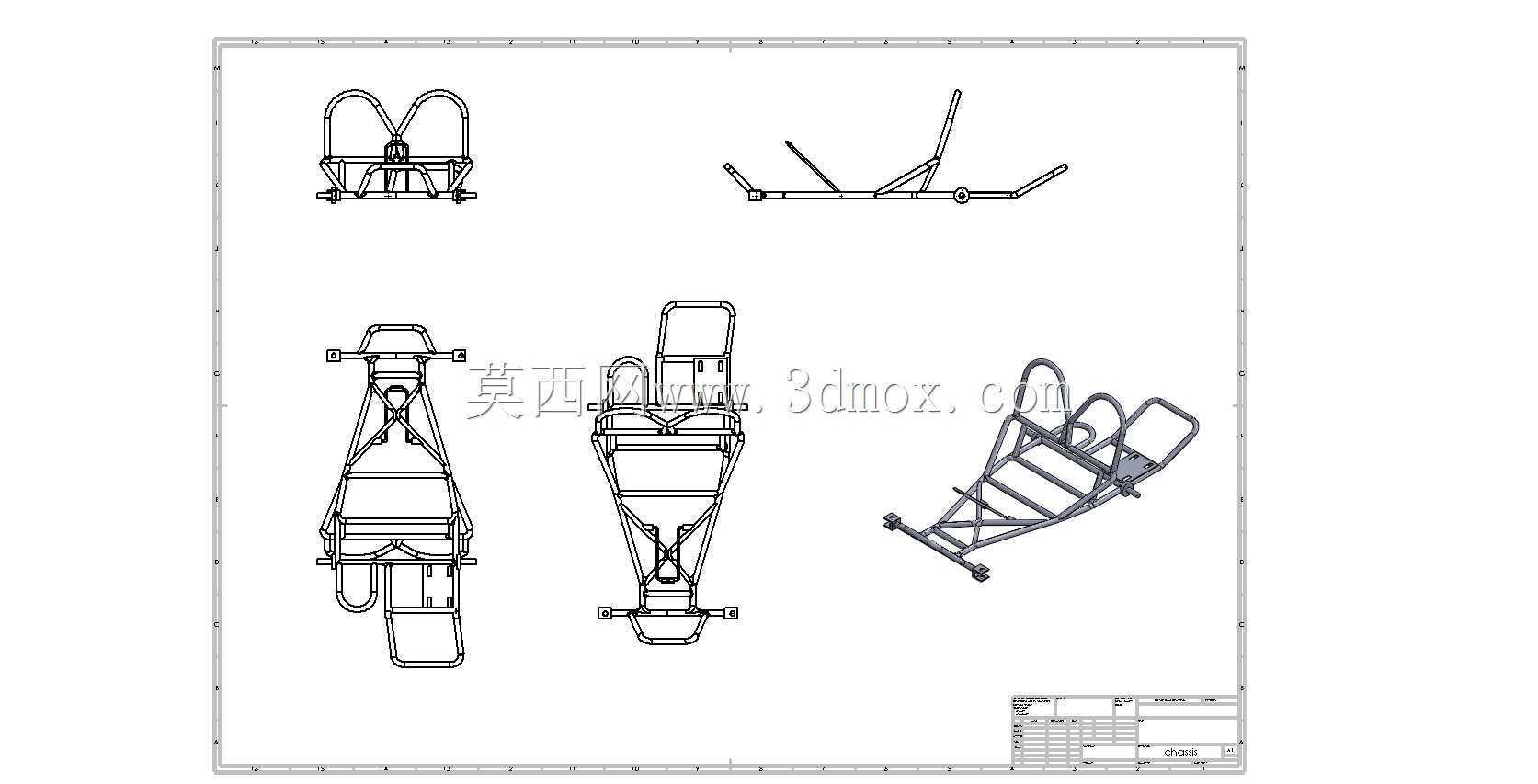

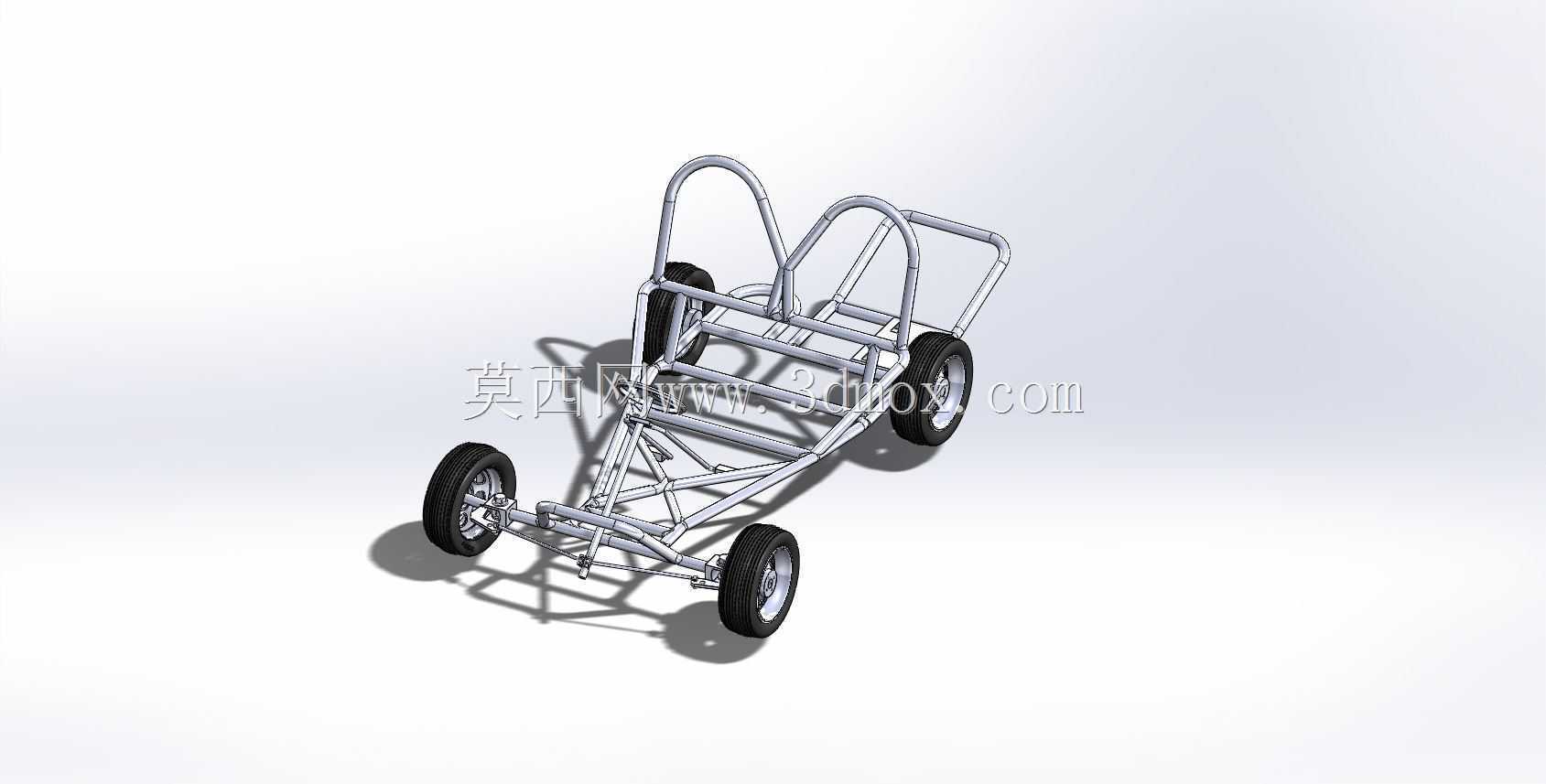

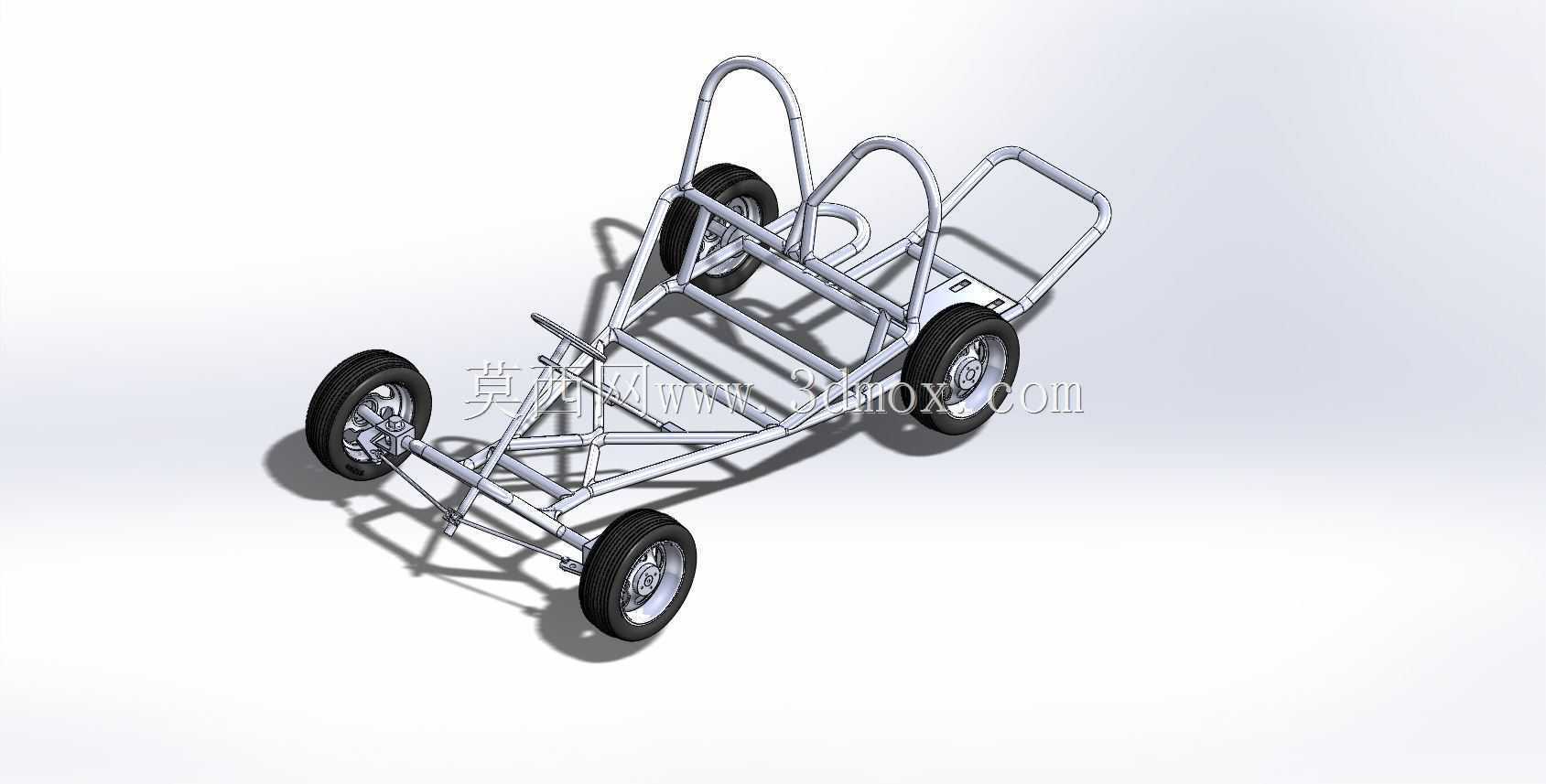

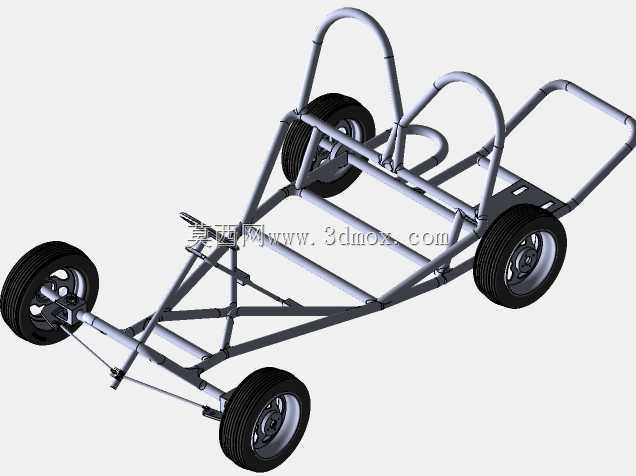

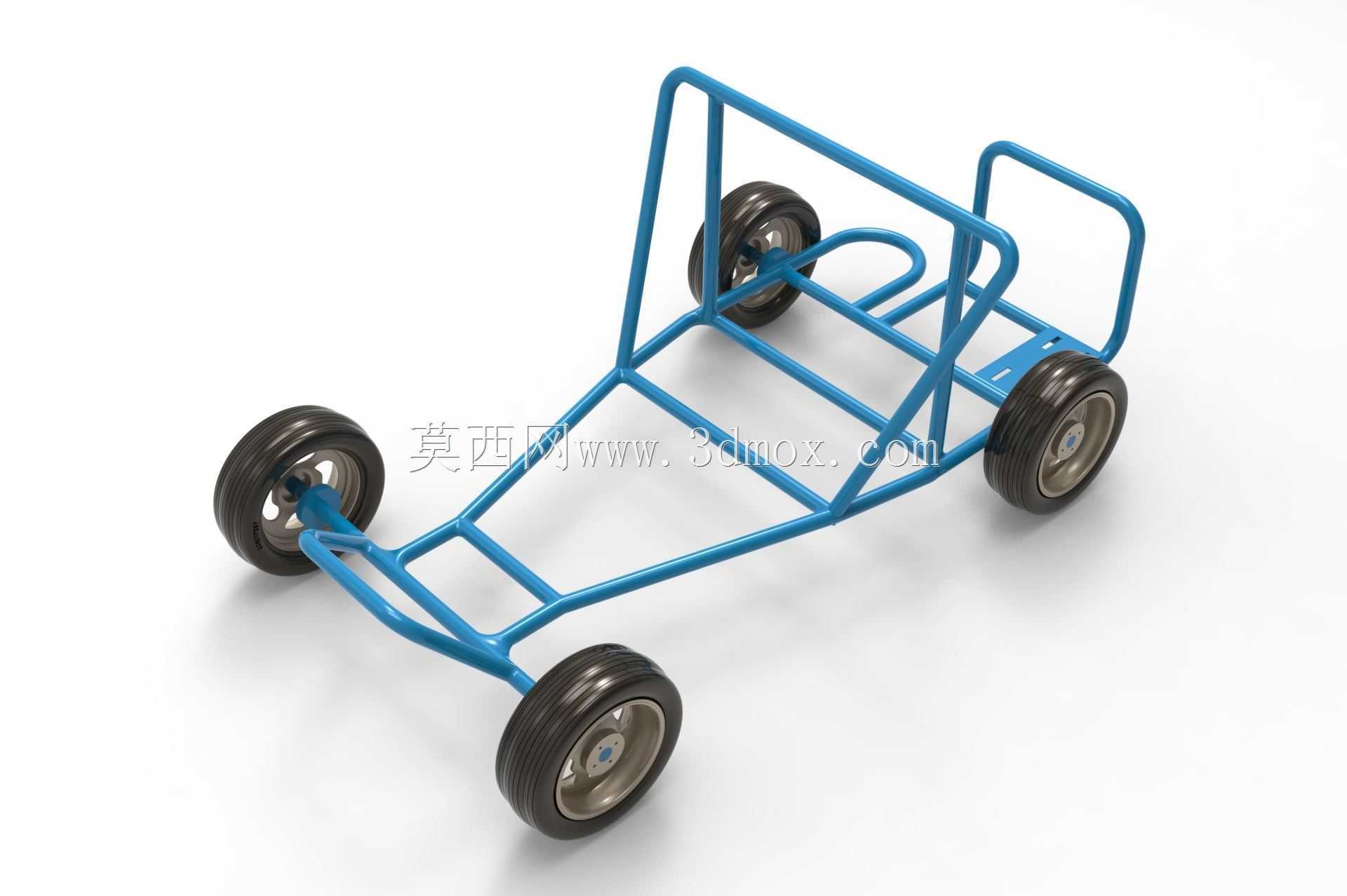

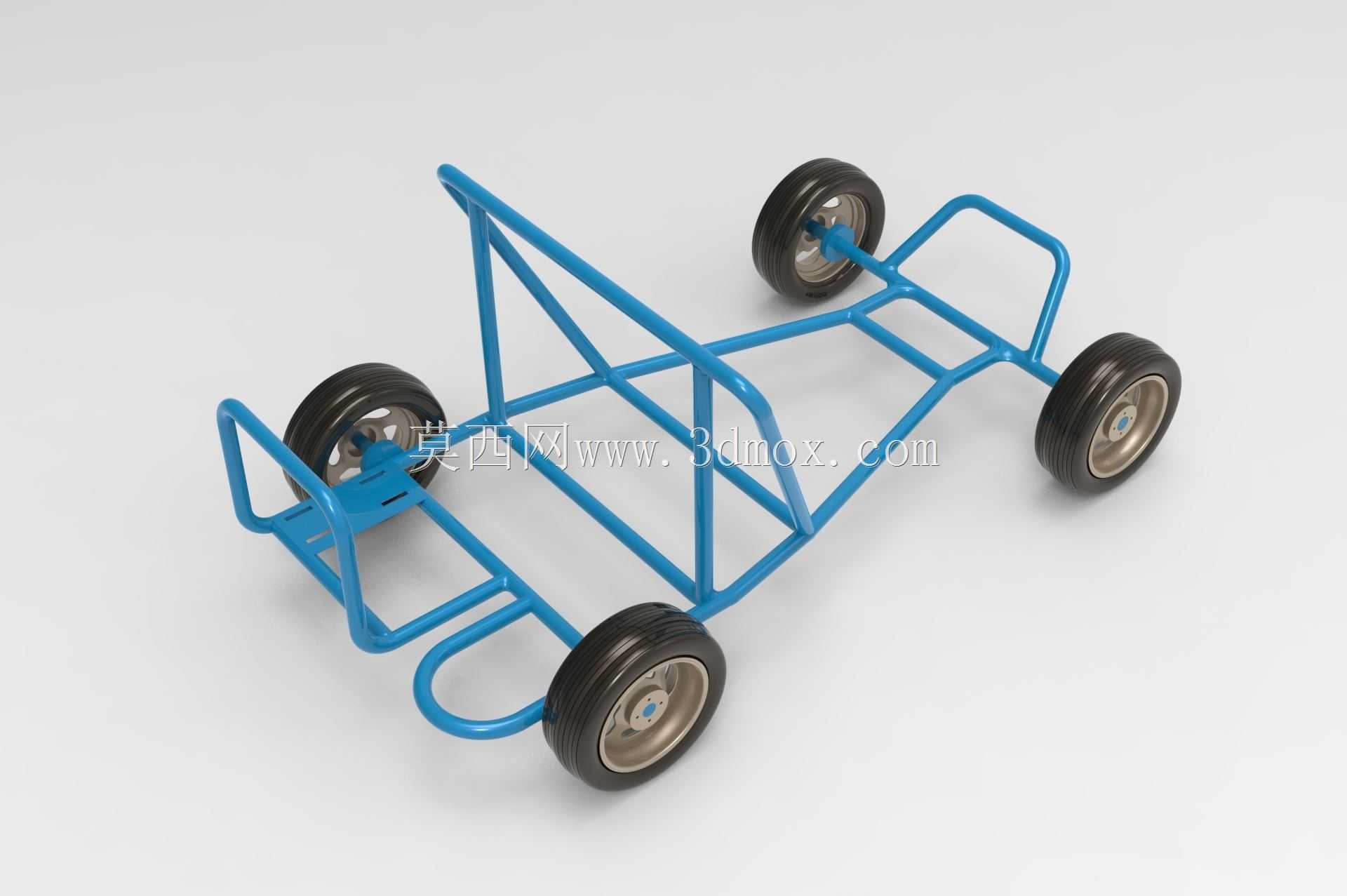

　　这款管式卡丁车底盘，核心面向户外休闲游乐、场地短途代步、青少年研学教具三类应用场景，区别于专业竞速卡丁车的高刚性低重心设计，整体结构更偏向轻量化与易维护性，适配非硬化铺装的休闲场地使用。从结构布局来看，底盘采用等直径圆管弯折焊接成型，主纵梁沿前后方向贯通，承担动力总成、驾乘人员的主要载荷，前部设置转向机构安装位，预留了转向节、转向拉杆的装配空间，轮距设定兼顾低速行驶稳定性与转向灵活性，避免过宽轮距带来的转向阻力过大问题，也不会因轮距过窄导致侧倾风险升高。前部防滚架与主车架一体弯折成型，没有额外的拼接焊缝，在驾乘人员前方形成基础的防护结构，后部的尾架既可以作为动力单元的安装支撑，也能充当后部防护杠，避免低速碰撞时直接损伤动力部件。

　　设计过程中优先考虑了管件的弯折工艺性，所有弯管位置的弯曲半径统一，减少弯管模具的更换频次，降低生产加工的成本，焊缝位置全部设置在管件拼接的贴合面，避免悬空焊缝带来的应力集中问题，日常使用中常见的颠簸载荷可以通过圆管的自身形变吸收一部分，减少焊缝开裂的风险。安装边界方面，底盘前部的转向安装孔位采用通用化尺寸设计，可以适配常见的小型齿轮齿条转向机，也能兼容传统的拉杆式转向结构，方便不同配置的车型选装；中部的驾乘位预留了座椅安装的固定孔，孔位间距适配通用的小型卡丁车座椅，不需要额外打孔改装；后部的动力安装位同时预留了燃油动力单元与电动动力单元的安装孔，既可以安装小型单缸汽油机，也能固定轮毂电机搭配电池组，适配不同动力方案的改装需求。

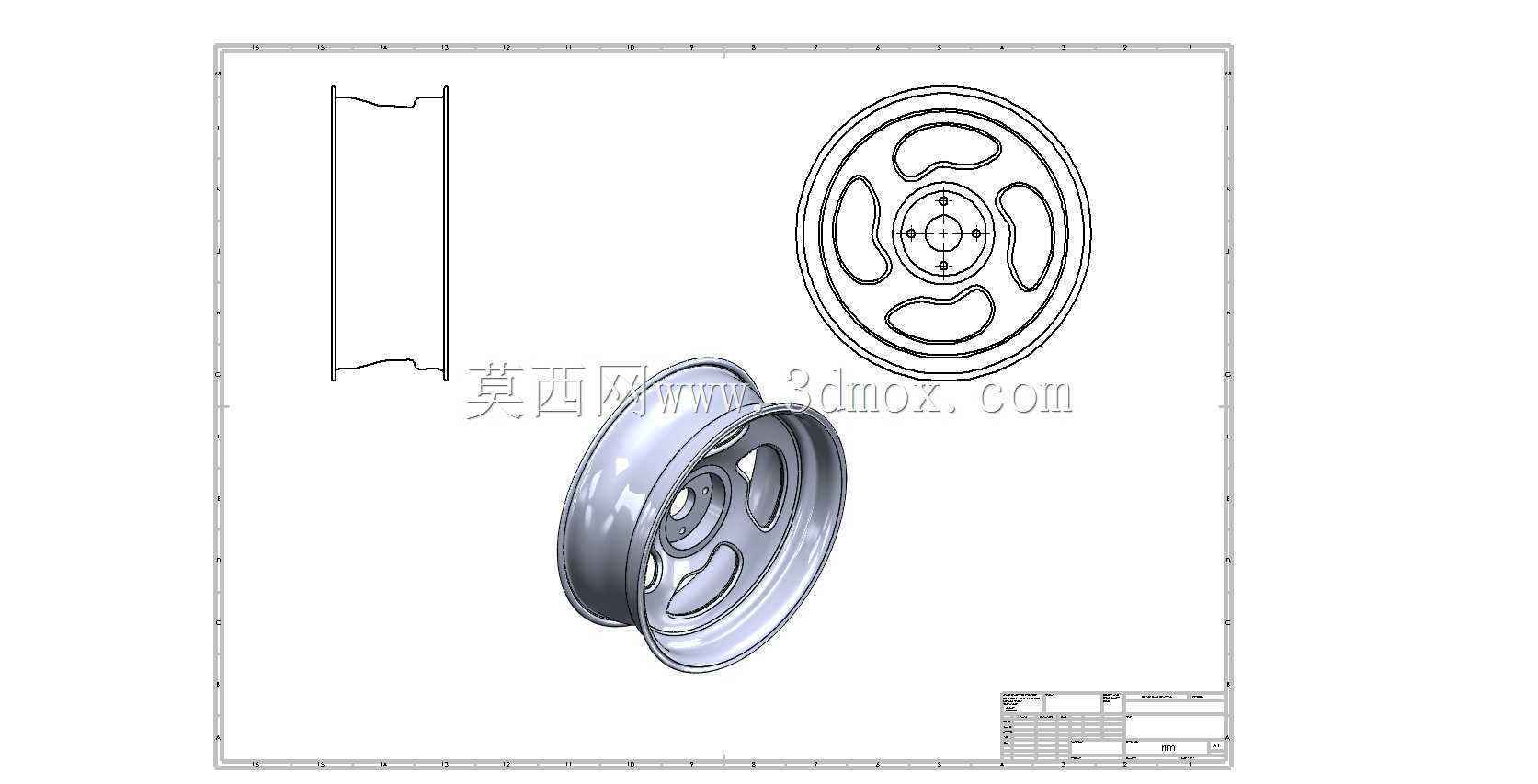

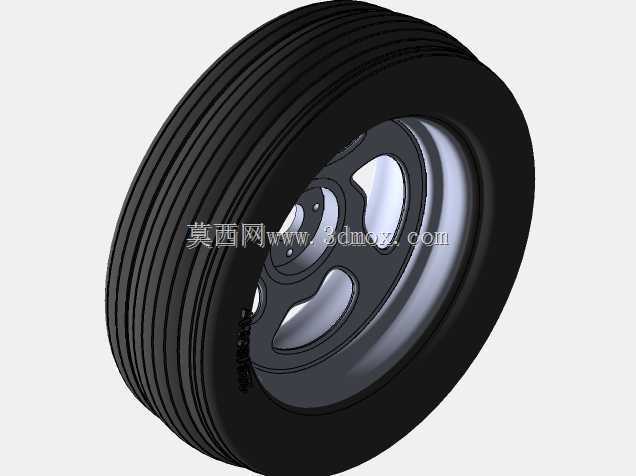

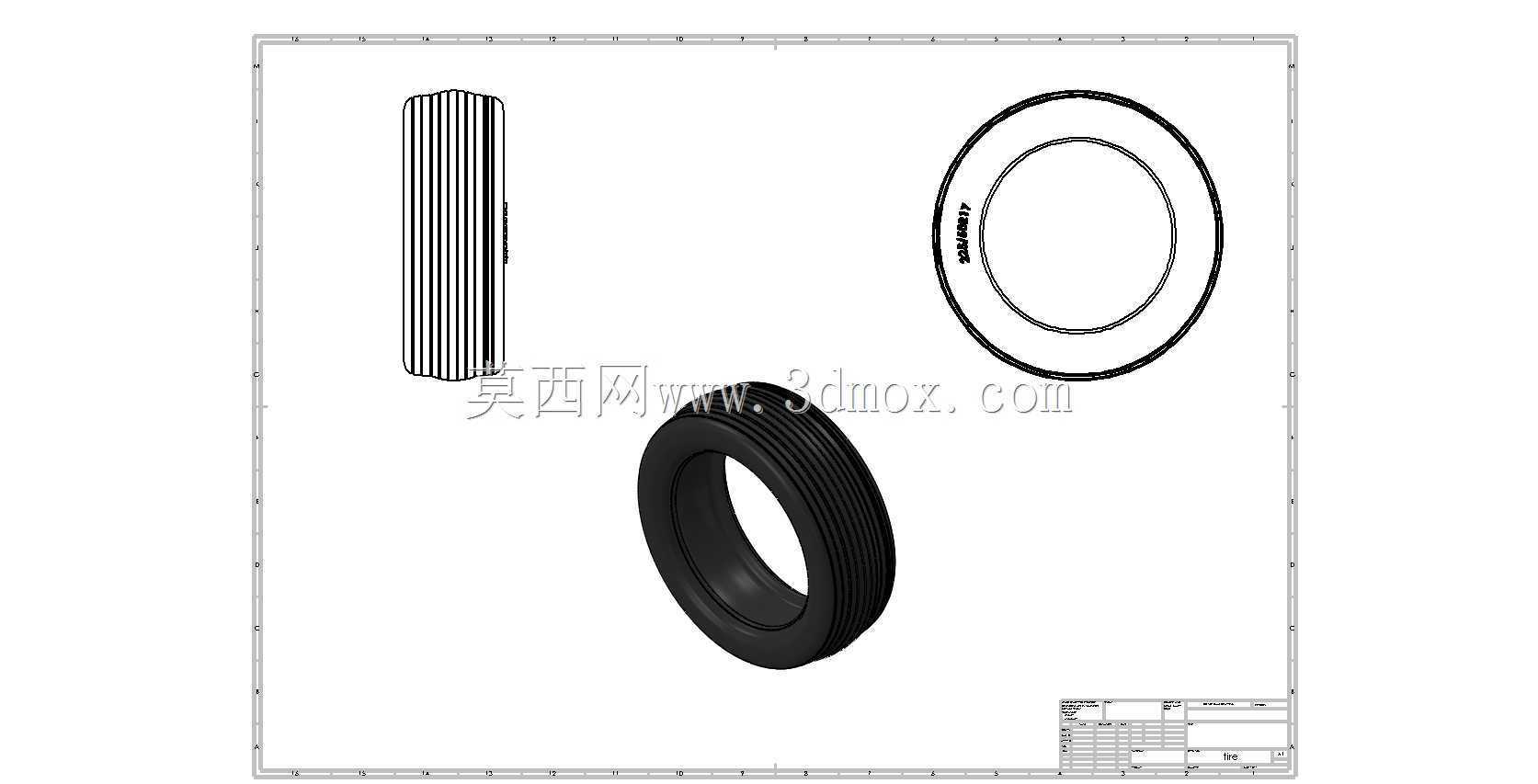

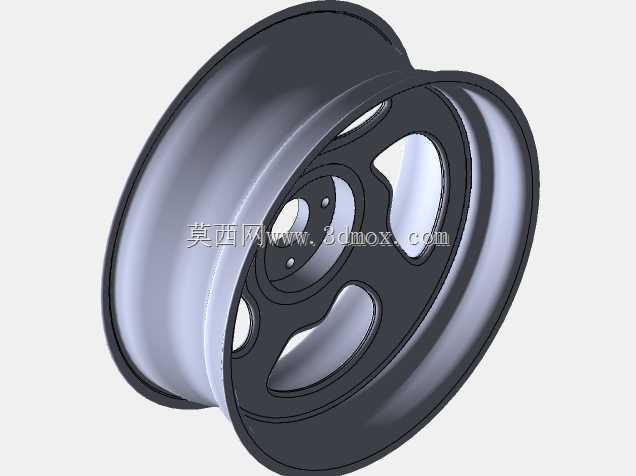

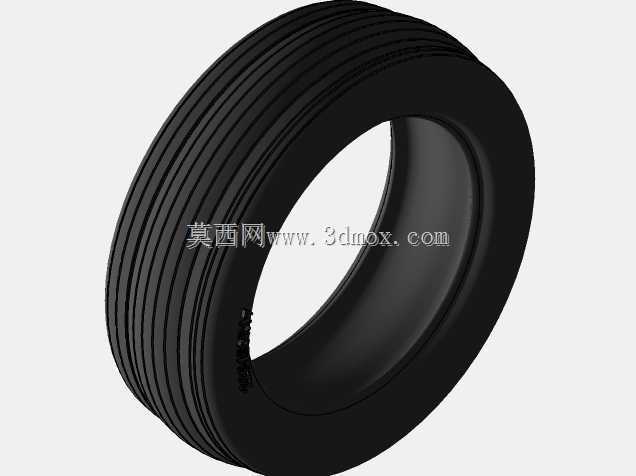

　　轮边的安装位适配标准的10寸小直径轮胎，轴承位尺寸与通用的小型卡丁车轮毂匹配，后期维护更换配件不需要定制加工。底盘的离地间隙设定兼顾了非铺装路面的通过性，不会因为过低导致托底，也不会因为过高抬高整车重心，影响过弯时的稳定性，整车的轴距设置保证了驾乘人员有充足的腿部空间，同时不会让整车长度过大，方便在小型场地内转弯调头。从实际使用角度出发，这款底盘没有设置复杂的覆盖件安装位，所有管件外露，一方面方便日常检查焊缝与结构损伤，另一方面也能降低整车自重，提升动力的利用效率，车架表面可以直接做喷塑或者喷漆处理，不需要额外做防腐内衬，适合户外场地长期使用。结构设计时特意将制动系统的安装位设置在后桥位置，预留了碟刹与鼓刹两种安装接口，

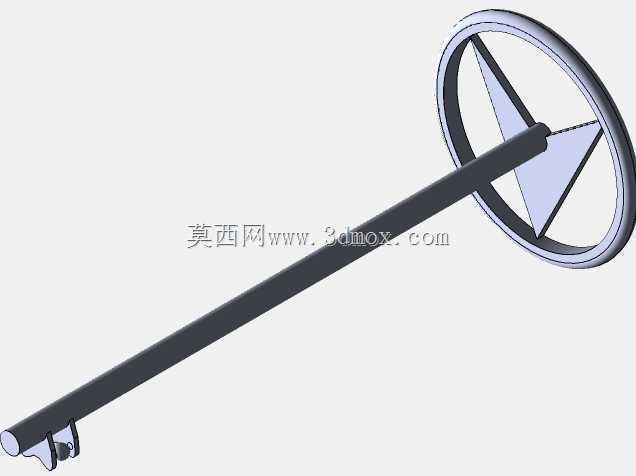

　　可以根据成本需求选择不同的制动方案，油门、刹车踏板的安装位在车架前部下方，位置符合普通人的驾乘习惯，不需要额外调整踏板角度就能获得舒适的操作姿态。整车的管件壁厚选择兼顾了强度与重量，不会因为壁厚过大导致整车过重难以搬运，也不会因为壁厚不足导致长期使用后车架变形，所有受力集中的位置都增加了斜向支撑管，比如前部转向柱与主纵梁的连接位置、后部动力安装位与主车架的连接位置，都通过三角支撑结构提升局部刚性，避免长期受载出现变形。
