集装箱式集成水处理过滤设备结构

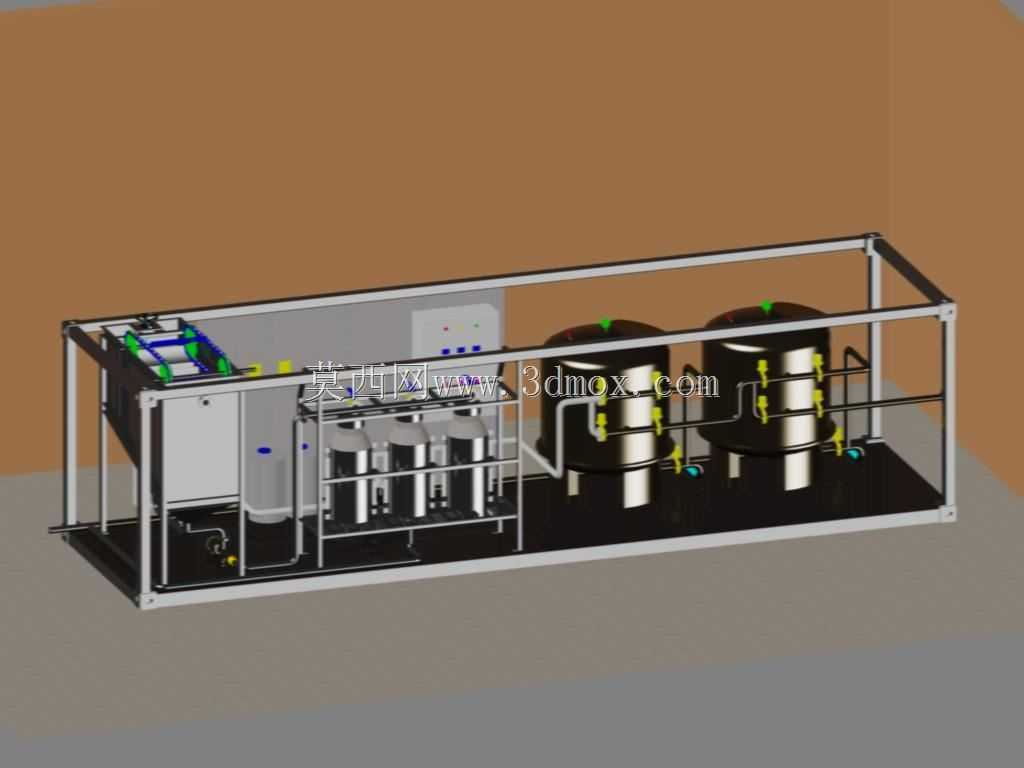

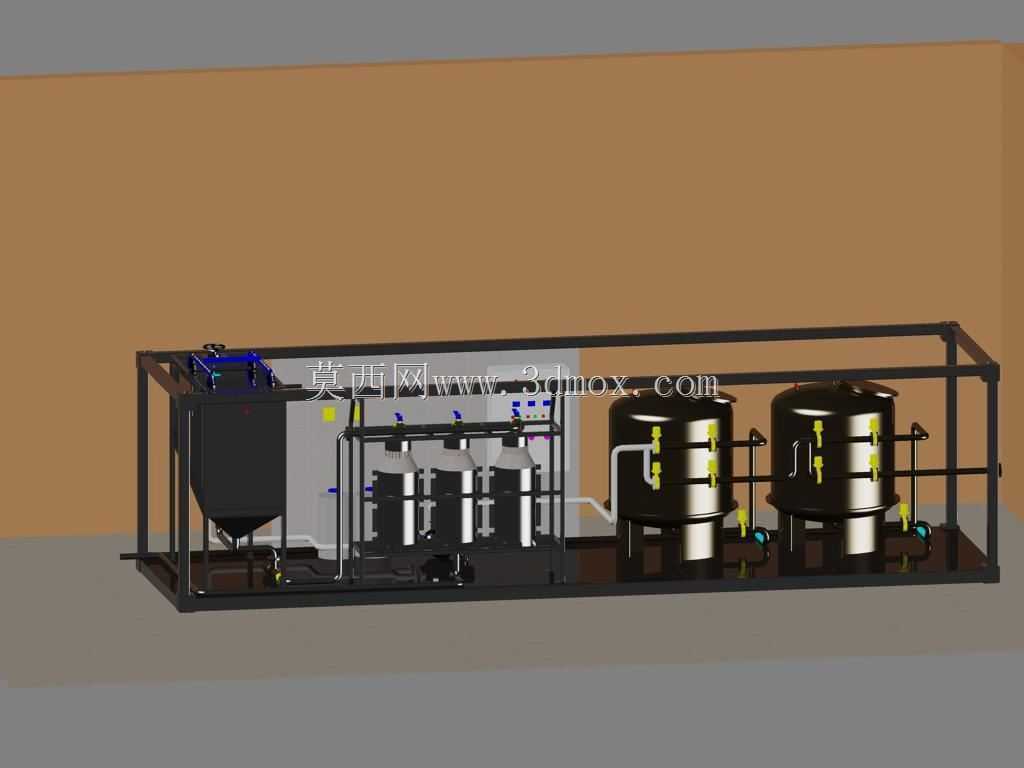

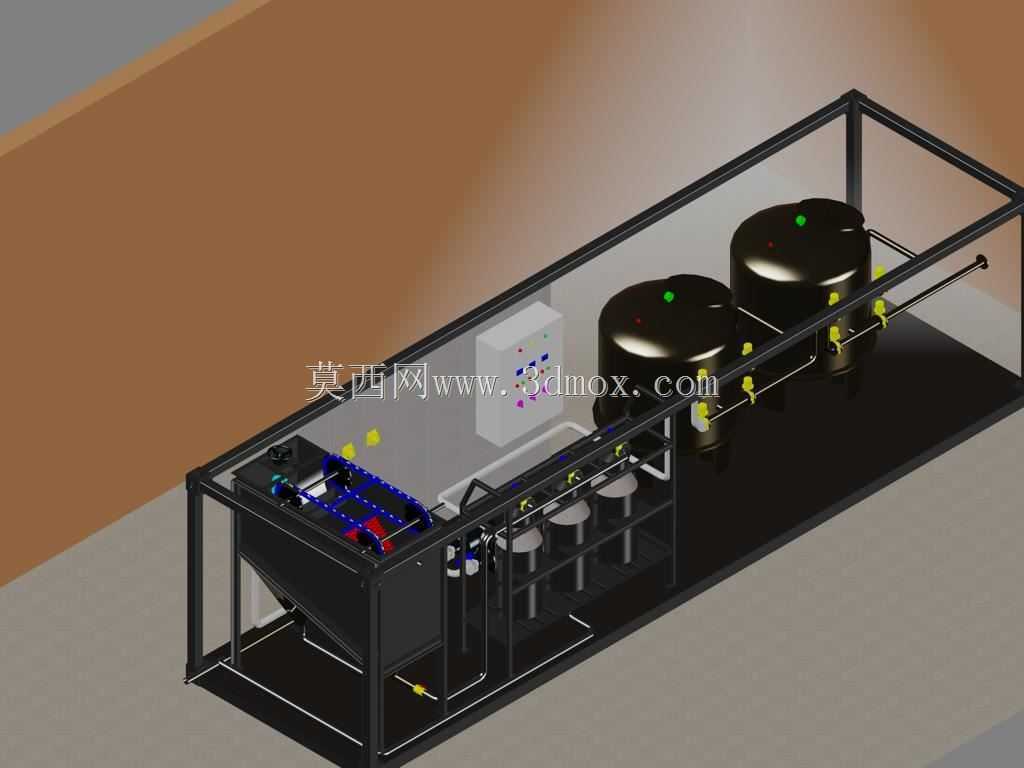

　　这套集成式水处理过滤装置采用撬装集装箱式框架设计，整体将多介质过滤单元、管路输送系统、电控操作单元全部集成在标准集装箱尺寸的钢制框架内，框架采用型钢焊接成型，底部设置整板式安装底座，所有部件均在厂内完成预装与管路试压，现场仅需对接进出水总管与供电接口即可投用，大幅缩减现场安装的施工周期与管线对接工作量，适配野外作业站点、临时供水项目、小型工业废水预处理站等场景的快速部署需求。设备核心过滤单元采用三台立式承压过滤罐并联排布，罐体采用圆弧顶立式结构，顶部设置自动排气阀与排气口，罐体侧壁按过滤层级依次布置进水、出水、反洗进水、反洗排水的控制阀门，阀门采用气动蝶阀搭配手动检修阀的组合配置，正常运行时可通过电控柜输出信号实现阀门自动切换，

　　完成过滤、反洗、正洗的全流程自动运行，单台罐体故障时可关闭对应进出口阀门，不影响其余两台罐体的连续运行，保障供水稳定性。管路系统采用碳钢衬塑管路沿框架侧部与底部排布，管路走向避开操作通道，在阀门操作位置预留足够的操作空间，管路低点设置排污口，高点设置排气点，避免管路内部积气或积液影响运行稳定性，管路支架采用角钢焊接在框架立柱上，支架与管路之间设置橡胶减震垫，减少反洗阶段管路水流冲击带来的振动传递。框架端部设置独立的电控柜安装位，电控柜采用壁挂式安装在框架端板上，柜内布置PLC控制模块、接触器、热继电器等电气元件，面板设置运行状态指示灯与操作按钮，可实时显示各罐体运行状态、阀门启闭状态，同时预留远程通讯接口，

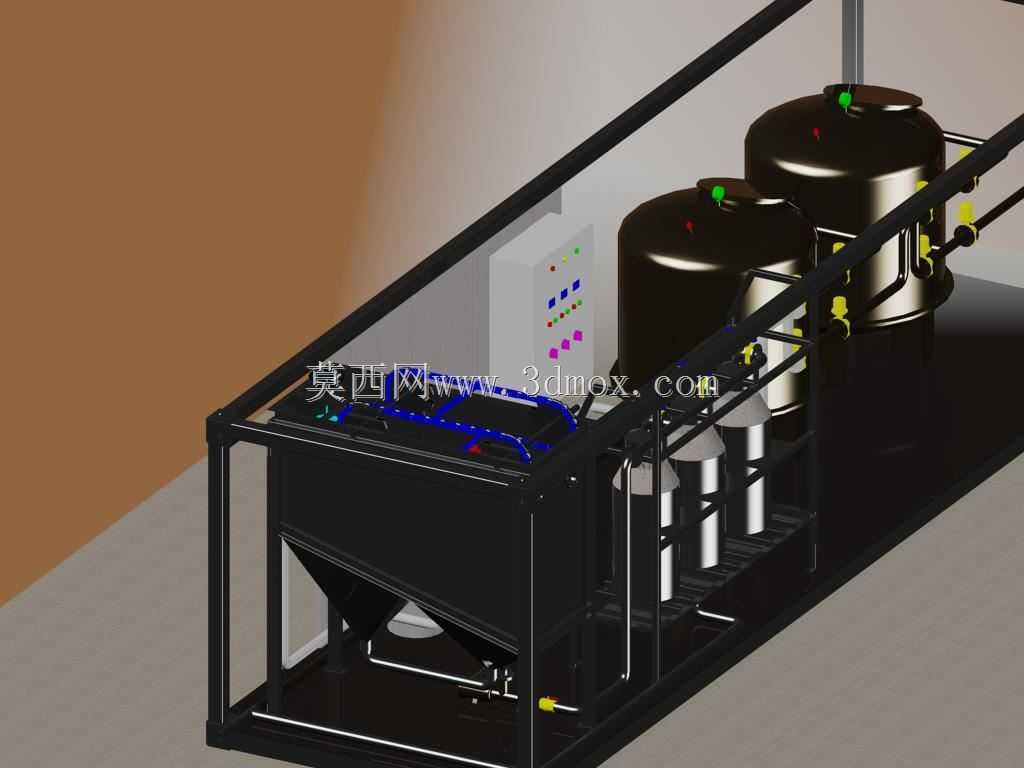

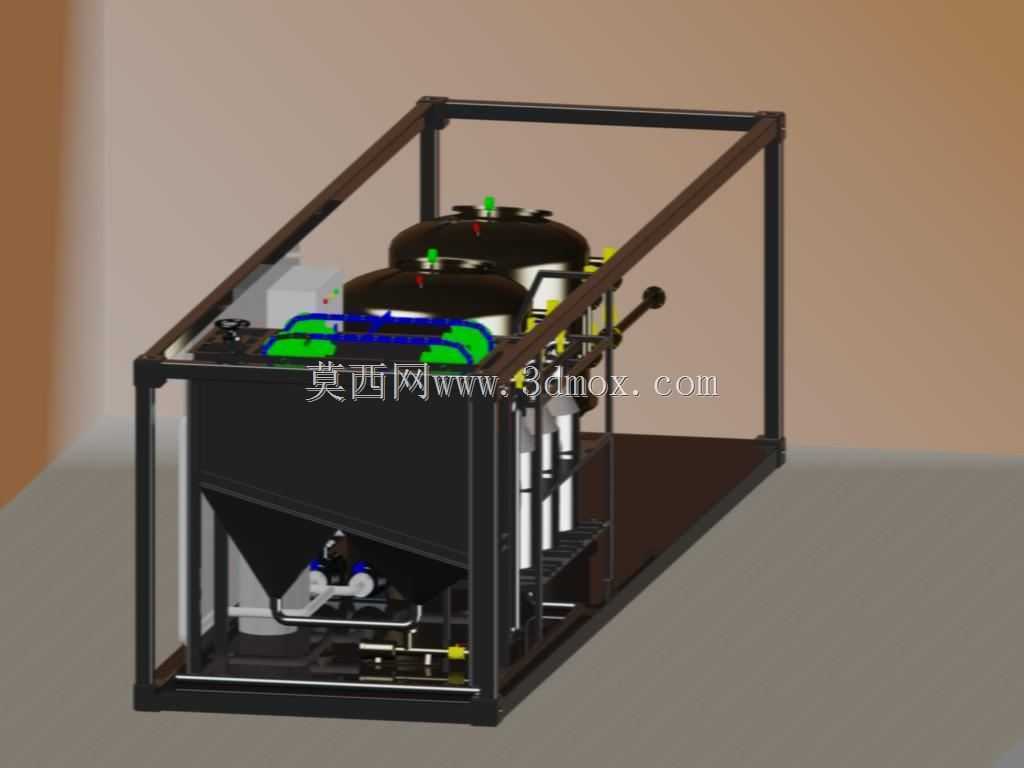

　　可接入厂区中控系统实现远程监控。框架底部左侧设置斜管式沉淀单元，进水首先进入该单元完成大颗粒杂质的预沉降，降低后续过滤单元的处理负荷，沉淀单元底部设置锥形排污斗，定期排出沉降的污泥，沉淀单元出水通过管路分配至三台过滤罐，经过滤层截留悬浮物、胶体等杂质后，通过出水总管汇集送出。整套设备的安装边界严格遵循标准20英尺集装箱的外廓尺寸限制，框架外部可根据使用场景加装保温墙板或防雨顶棚，适配北方低温环境或露天放置的使用需求，设备运输时可直接作为标准集装箱进行吊装运输，无需额外制作运输包装，框架顶部设置四个标准集装箱吊角，满足常规吊装设备的起吊要求，底座设置叉车孔位，短距离移位时可直接通过叉车转运。在结构设计阶段，已对框架承重做了针对性加强，

　　底部横梁采用加厚型钢，可承受满水状态下三台过滤罐的总重量，同时校核了运输过程中的冲击载荷，避免运输过程中框架变形导致管路错位或罐体偏移，所有管路连接位置均采用法兰连接，便于后期检修更换密封件或阀门，罐体与框架之间设置减震支座，减少反洗时水流冲击带来的罐体晃动。
