海沃德叶罐结构三维设计模型

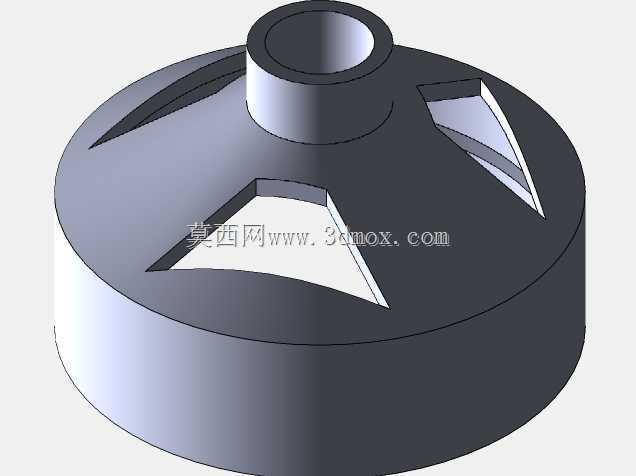

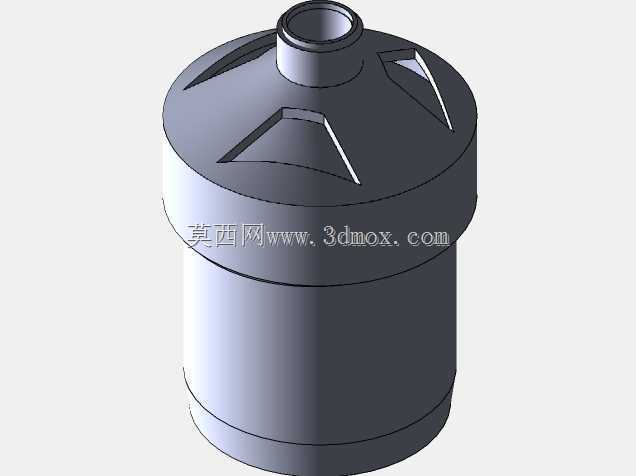

　　在园林落叶清理、小型水体杂质过滤这类户外作业场景里，这类罐体结构是整套清洁过滤系统的核心承压储容部件，日常作业中需要承接前端抽吸进来的固液混合介质，完成杂物截留、液体导流的核心功能，避免大尺寸的干草、树叶直接进入后端动力单元造成叶轮卡滞、流道堵塞。从结构设计逻辑来看，整个罐体采用上下两段式的柱形布局，上段为带加强筋的端盖结构，顶部预留标准口径的外伸接口，用来对接前端的抽吸管路，端盖表面均匀分布的三角状凸起筋条，并非装饰性结构，一方面是为了提升端盖的径向抗形变能力，在罐体内部形成负压抽吸工况时，避免薄壁端盖受内外压差影响出现向内凹陷的变形问题，另一方面筋条形成的凹凸面也能作为手动旋紧端盖时的受力卡位，

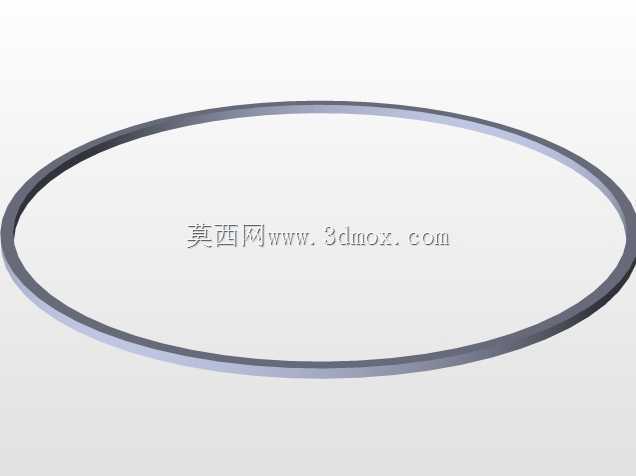

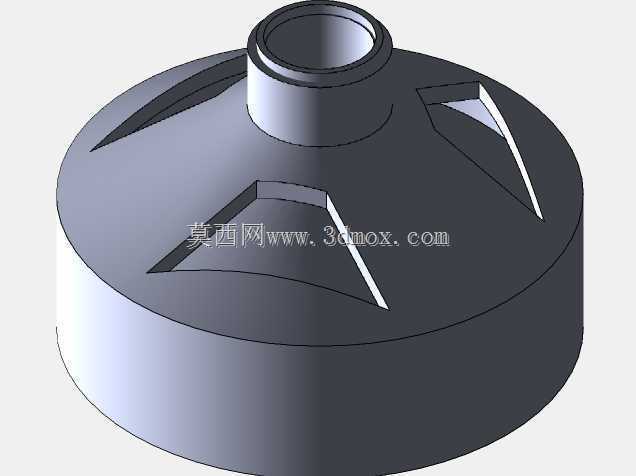

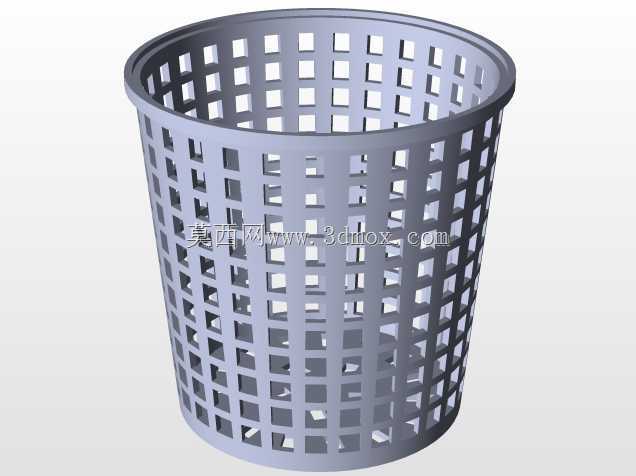

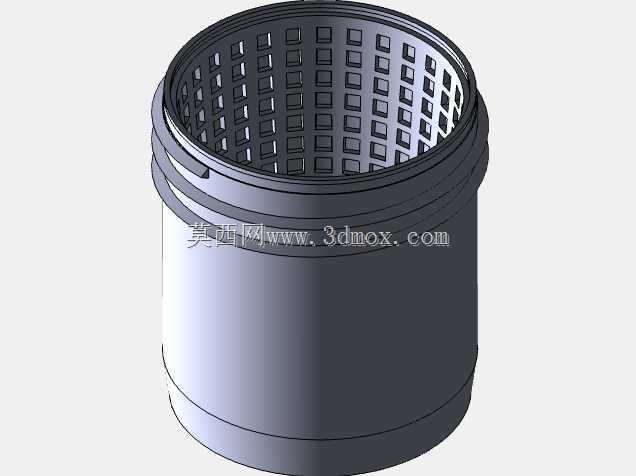

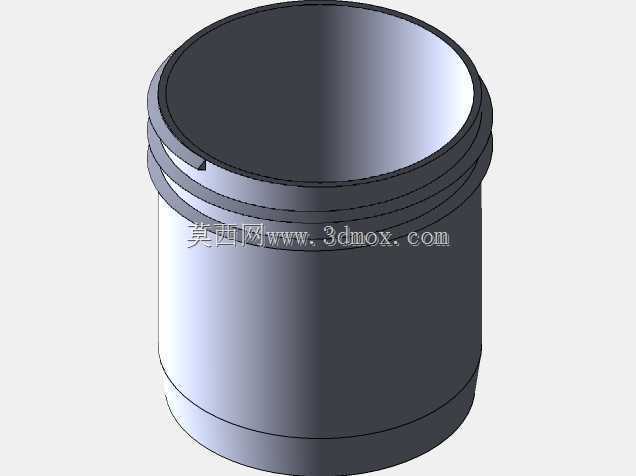

　　无需额外辅助工具就能完成端盖的拆装，方便日常清理罐体积存的杂物。下段为等直径的直筒储容腔，是主要的杂物容纳空间，直筒结构的设计一方面是为了最大化利用径向安装空间，在相同外径尺寸下获得更大的有效容积，减少作业过程中清理罐体的频次，另一方面直壁结构也便于内部过滤组件的安装与定位，过滤组件可以直接顺着筒壁滑入安装位，不需要额外设计复杂的导向结构，降低加工与装配的难度。上下两段的连接位置设计了一圈凸起的搭接止口，安装时端盖可以顺着止口定位到准确的同轴位置，避免端盖安装偏斜导致的密封失效问题，止口位置可以搭配环形密封圈，在负压工况下保证整个罐体的气密性，避免因漏气导致抽吸压力不足，影响清洁过滤的作业效率。从安装边界来看，

　　整个罐体的外径控制在常规手持清洁设备的适配范围内，整体高度不会超过配套设备的安装仓尺寸，顶部接口的轴线与罐体轴线完全重合，对接管路时不会产生额外的偏载力矩，安装时只需要将罐体底部对准设备的固定卡位，顶部接口对接锁紧即可完成装配，不需要复杂的调校步骤。在实际功能实现上，进入罐体的混合介质会在腔体内完成减速，大密度的树叶、干草类杂物会在重力作用下沉积到罐体下部，液体则会顺着内部过滤组件的孔隙流向后端的动力单元，顶部的接口位置做了圆弧过渡处理，减少介质进入罐体时的流道阻力，避免杂物在接口位置堆积造成堵塞。端盖的筋条高度经过反复校核，既保证了足够的结构强度，又不会因为筋条过高导致端盖整体重量超标，同时筋条的分布角度避开了端盖的密封配合面，

　　不会影响密封件的压紧效果。罐体下段的底部做了微小的圆弧收边，一方面是为了去除加工过程中的锐边，避免安装维护时划伤操作人员，另一方面圆弧收边也能提升罐体底部的结构强度，在罐体放置到地面时，避免底部边缘受磕碰出现变形，影响与设备底座的配合精度。这类罐体结构除了用于户外落叶清洁设备之外，也可以适配小型水池的循环过滤场景，只需要更换内部不同精度的过滤组件，就能完成水池中悬浮杂质的截留捕集，直筒式的结构也方便用户根据不同的使用需求，调整内部过滤组件的安装高度，适配不同流量的作业工况。在建模过程中，所有配合面的尺寸公差都按照常规注塑件的加工精度预留了装配余量，止口位置的配合间隙控制在合理范围内，既保证装配时的顺畅度，又不会因为间隙过大导致密封失效，所有的壁厚都保持均匀，避免注塑生产过程中出现缩痕、翘曲等成型缺陷，筋条的厚度也控制在主体壁厚的0.6倍左右，避免筋条位置出现表面缩水的问题，影响零件的外观质量与结构强度。
