桌面级数控镂铣加工设备三维结构设计

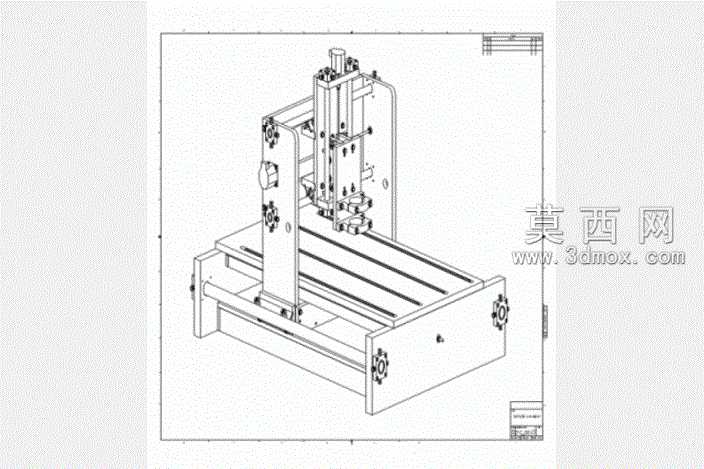

本作品为桌面型数控镂铣加工设备的三维结构设计，整体采用立式三轴传动布局，通过三维建模软件完成全零部件的参数化搭建，完整还原设备的装配逻辑与运动关系。建模过程中严格遵循机械加工设备的设计规范，对床身底座、纵向移动工作台、立式立柱滑座、主轴安装滑枕等核心结构进行1:1比例还原，各传动部件的配合公差、安装定位基准均按照实际加工装配要求设定，确保模型具备实际生产参考价值。材质渲染阶段，针对不同零部件的功能属性匹配对应材质表现：床身与工作台采用铸铁材质的哑光磨砂质感，还原铸造机床部件的厚重稳定特性；直线导轨、传动丝杠、锁紧手轮等金属传动件赋予金属镀铬或钢材的细腻金属光泽，区分出加工面与非加工面的质感差异；主轴部件做了细节拆分建模，还原夹头、电机壳体的结构特征，让整体模型的视觉表现更贴近真实设备。结构设计上，设备采用工作台纵向移动、滑枕沿立柱做垂向进给、横向进给集成于立柱滑座的经典布局，底座预留了T型槽安装位用于工件装夹，各轴端设置手轮结构兼顾手动调试与自动进给的使用需求，立柱与底座的连接部位做了加强筋结构设计，保障设备加工过程中的结构刚性，避免切削振动影响加工精度。设计思路围绕小型化数控加工设备的实用需求展开，在保证加工行程满足小型工件镂铣加工需求的前提下，尽可能压缩设备整体占地面积，适合小型加工工坊、个人DIY加工场景使用，各传动部件的选型均匹配小型设备的负载需求，导轨采用标准线性导轨保障运动平顺性，丝杠传动结构保障进给精度，整体结构拆装逻辑清晰，便于后期维护与部件更换，模型完整呈现了设备从外部钣金护罩到内部传动组件的全部结构，可用于数控设备结构教学、小型加工设备方案展示等场景。
