木工平刨床木规划师机结构设计

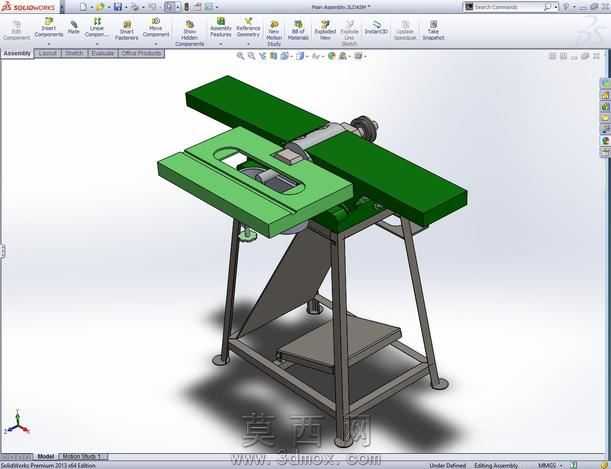

本作品为木工平刨类木规划师机的三维结构设计，采用SolidWorks完成全参数化建模，完整还原了设备从作业台面到支撑机架的全部结构细节。建模过程中遵循木工平刨设备的实际生产制造逻辑，对各功能部件进行独立零件建模后完成总装配，所有配合关系均按照真实设备的运动与装配要求设置，保证了模型结构的合理性与可参考性。在材质与渲染表现上，作业台面采用哑光绿色烤漆金属材质，还原了传统木工刨床工作台的耐磨防护涂层质感，表面做细微的磨砂纹理处理，模拟实际使用中的耐磨漆面特性；支撑机架采用深灰色哑光金属材质，还原方管焊接机架的工业质感，底部调节脚座做金属镀锌质感处理，踏板部分采用防滑钢板纹理表现，刀轴部分做金属切削件的亮面金属质感区分，整体渲染光影柔和，清晰展现各部件的结构层次与装配关系。结构设计上，设备采用分体式双工作台布局，进料与出料工作台面做水平度调节结构预留，刀轴安装位位于两工作台中间的开槽区域，配套设置了安全防护导向结构，保障木材刨削作业的进料导向与操作安全；支撑部分采用方管焊接的四脚机架结构，机架中部设置斜向加强筋提升整体结构刚性，底部安装可调节高度的支撑脚座，适配不同作业地面的调平需求，机架下部设置脚踏式操作踏板，用于设备的启停控制，整体结构紧凑，符合小型木工平刨设备的作业空间需求。设计过程中充分考虑木工刨削作业的实际使用需求，工作台面的开槽尺寸、刀轴的安装空间、机架的承重强度均按照小型木工加工设备的常规参数进行设计预留，各部件的连接位置预留了螺栓安装孔位，方便后续拆解参考实际生产的装配工艺，模型同时保留了不同版本的文件格式，可适配不同版本的三维软件打开查看，为木工加工设备的结构设计、教学演示、改装优化提供完整的三维参考模型，能够直观展现平刨类木工设备的整体布局与部件连接逻辑。
