金属镂空导轨式战术护木结构设计

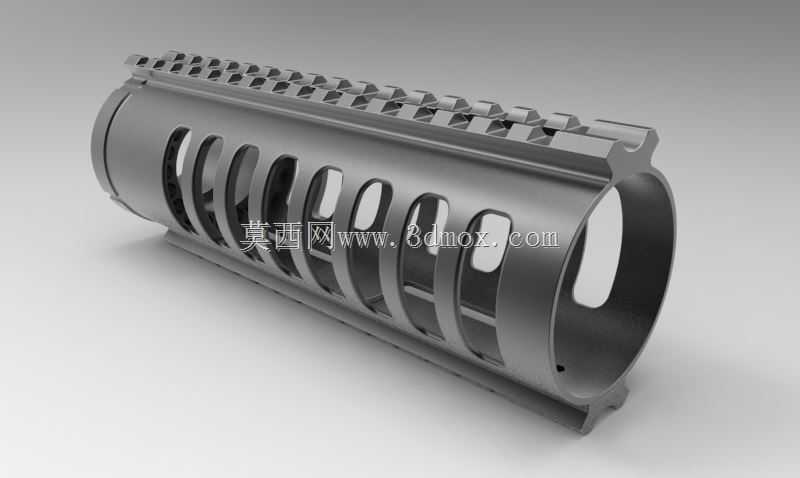

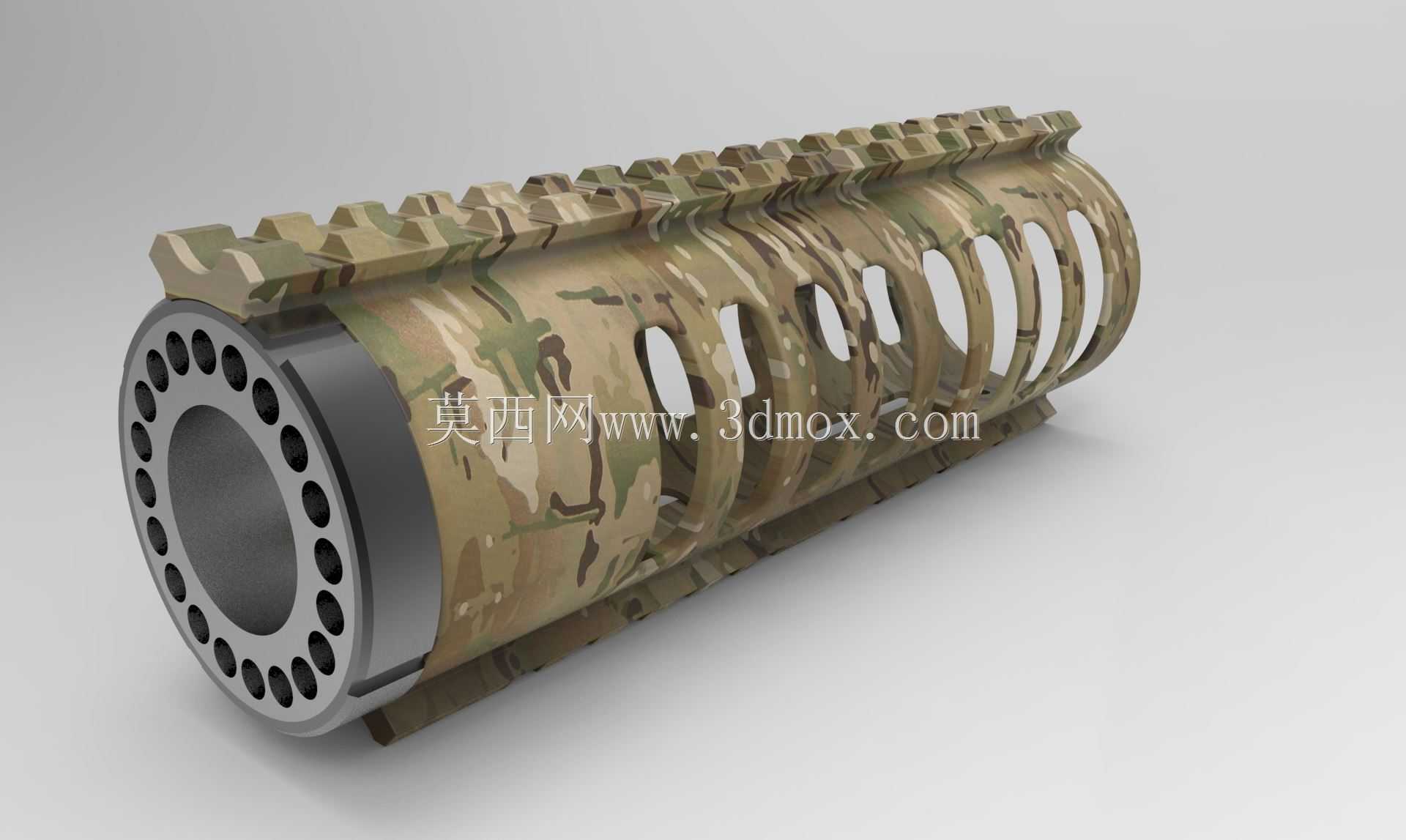

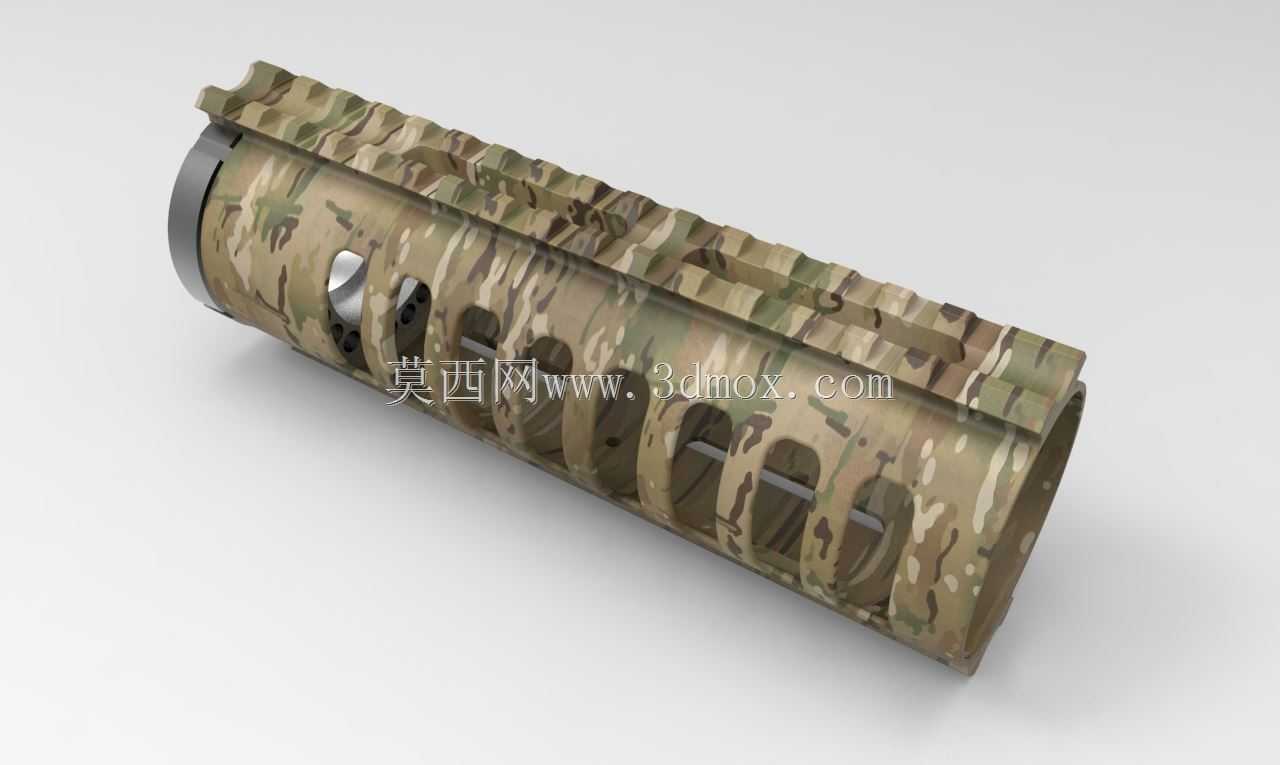

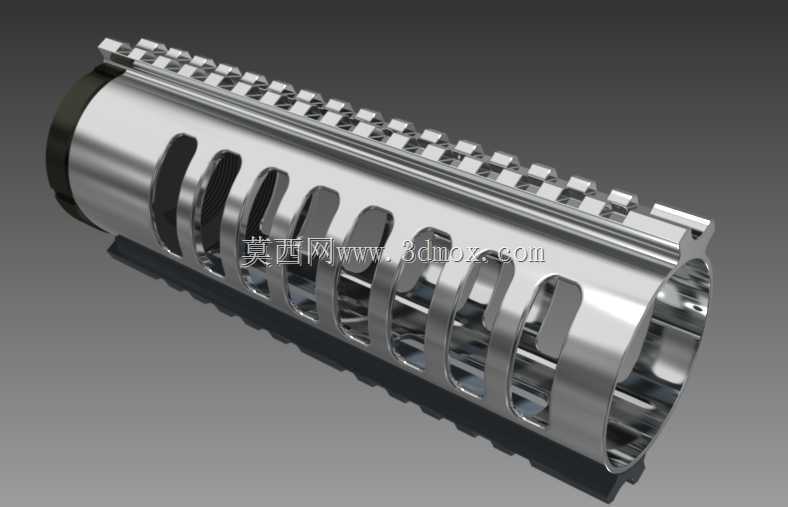

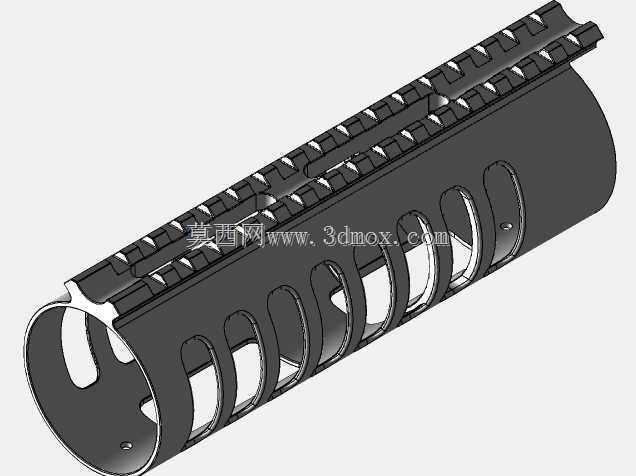

　　这款圆筒形金属构件主要用于轻武器战术附件拓展场景，作为枪管外部的承载护具，承担附件安装、握持隔热、枪管防护三重核心作用，在民用射击运动装备、战术训练器材改装领域应用广泛。从结构设计逻辑来看，整体采用同轴圆筒主体设计，内壁预留与枪管外径匹配的安装间隙，两端设置定位止口，可通过端部锁紧结构与枪身前端固定座完成刚性连接，安装后与枪管保持同轴度，避免附件安装后出现瞄准基线偏移问题。主体上部沿轴向加工全长皮卡汀尼导轨，导轨齿形采用标准战术导轨尺寸参数，齿距、齿高均符合通用附件安装规范，可兼容瞄准镜、战术灯、激光指示器等各类标准接口战术附件，导轨与主体采用一体化加工成型，不存在拼接缝隙，保证反复拆装附件后的定位精度，

　　不会出现导轨松动导致的附件移位问题。筒身侧面采用长条形镂空开槽设计，并非单纯为了减重，核心作用是加速枪管连续射击后的热量散发，开槽沿圆周方向均匀分布，槽边做倒圆角钝化处理，避免握持时划伤手部，同时镂空结构在保证整体结构强度的前提下，将构件整体重量降低近四成，长时间持枪不会增加额外负重负担。筒身下部同样预留附件安装接口，可加装前握把、脚架转接座等配件，满足不同使用场景下的拓展需求。从安装边界来看，构件整体内径适配常见的16英寸枪管外径，轴向长度覆盖枪管前端至导气箍位置，安装后不会与导气装置、准星座等原有枪身部件产生干涉，两端的锁紧环采用快拆设计，无需专用工具即可完成拆装维护，日常清洁保养时可快速拆卸，不会对枪身原有结构造成不可逆改动。

　　材质选用上采用高强度铝合金一体铣削成型，表面做硬质阳极氧化处理，耐磨性能优异，连续拆装附件不会造成导轨齿形磨损，同时金属表面的氧化层具备一定防腐蚀能力，可适应潮湿、多尘的户外使用环境。设计过程中重点考量了受力分布，上部导轨作为主要承载部位，壁厚比筒身其他部位厚2mm，可承受重型瞄准镜的重量以及射击时的往复冲击力，不会出现导轨变形断裂问题；侧面镂空槽的排布经过受力仿真验证，开槽位置避开了主要受力路径，保证构件在承受侧向冲击时不会出现弯折变形，即使意外跌落也能维持整体结构完整性。握持区域的筒身外圆做了细微的滚花处理，增加手部与构件之间的摩擦力，即使手部出汗或者佩戴战术手套也能稳定握持，不会出现打滑问题。端部的锁紧结构采用偏心轮锁紧原理，锁紧后与枪身固定座的配合间隙控制在0.02mm以内，连续射击产生的震动不会造成护木移位，保证安装在导轨上的瞄准设备始终保持归零状态，无需频繁校准。
